    Пока говорить где не буду, цена 4300р, если все нормуль бут, то сразу отпишу тебе)

  2. #282
    Touareg Аватар для Scoop
    Регистрация
    07.02.2010
    Адрес
    Казахстан, Город ёжиков в тумане
    Возраст
    31
    Сообщений
    2,129
    Записей в дневнике
    4
    Спасибо +
    Получено: 44
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    skeeter, с доставкой? если без доставки то в польше такая же цена=)
    Тфа и Фосемь и Фсё плосто!
    Я на drive2.ru заходите, рейтинг убрали

  3. #283
    Touareg Аватар для Scoop
    Регистрация
    07.02.2010
    Адрес
    Казахстан, Город ёжиков в тумане
    Возраст
    31
    Сообщений
    2,129
    Записей в дневнике
    4
    Спасибо +
    Получено: 44
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    Все таки второй вариант расположения подушки не вышел! Цепляет подушка рычаги! Буду делать по первому примеру! Через проставку 50-60мм!
    Сегодня через кусок трубы пробовал! труба 60мм длиной и проставка 10-15мм!ну вроде как получилось! Рычаги не задевает, болты тоже!



    Начали проверять работу конструкции, и было замечено что подушка не ходит на положенные 133мм, линейкой измерили и увидели что она ходит только на 7см!
    Долго думали, я полез на сайт, и вычитал что максимальная высота подушки 234мм, измеряю подушку 175мм!
    И дошло что при давлении подушку вытягивает на 6 см!))) опять начали думать, в общем винты видимо придется раскручивать до самого низа! чтобы сделать 6 см свободных в штоке!

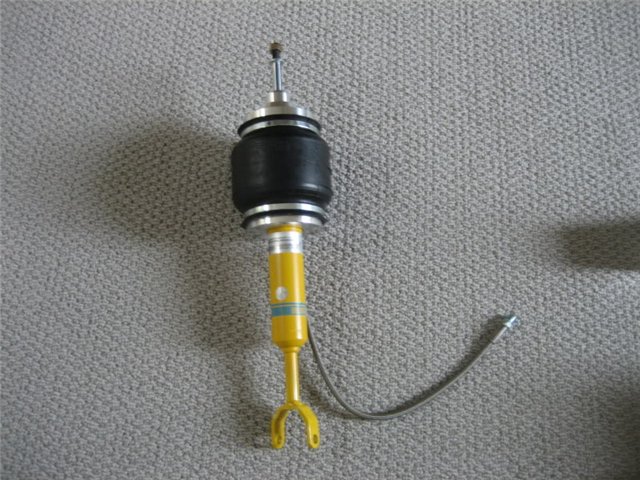

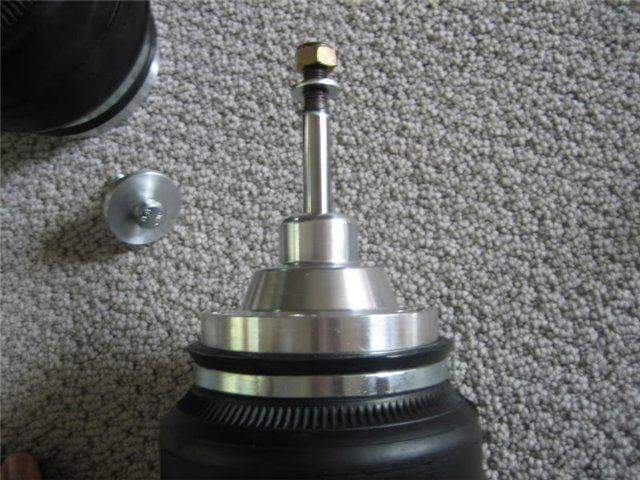

    Гуляя по темам воздушным, нарыл фотки, как делают фирмы за бугром за деньги!)
    Вот их конструкция!



    Сегодня в автокаде рисовал проставки (верхнюю и нижнюю) измеряя приблизительно по рисунку))) В Выходные поеду искать болванки из алюминия нужного диаметра!)
    Тфа и Фосемь и Фсё плосто!
    Я на drive2.ru заходите, рейтинг убрали

  4. #284
    Touareg Аватар для Scoop
    Регистрация
    07.02.2010
    Адрес
    Казахстан, Город ёжиков в тумане
    Возраст
    31
    Сообщений
    2,129
    Записей в дневнике
    4
    Спасибо +
    Получено: 44
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

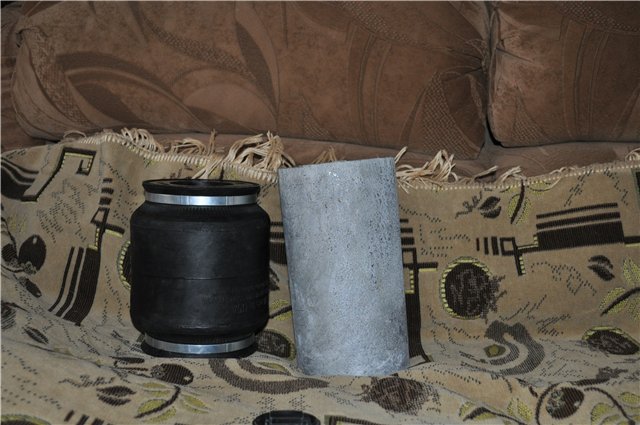

    Сегодня купил дюралевый кругляк, это только на передок, на днях думаю токарь на работе выточит!
    Тфа и Фосемь и Фсё плосто!
    Я на drive2.ru заходите, рейтинг убрали

  5. #285
    Touareg Аватар для Scoop
    Регистрация
    07.02.2010
    Адрес
    Казахстан, Город ёжиков в тумане
    Возраст
    31
    Сообщений
    2,129
    Записей в дневнике
    4
    Спасибо +
    Получено: 44
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

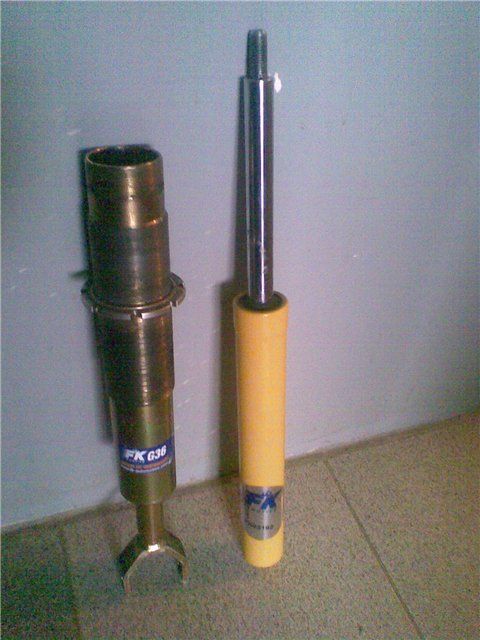

    Пока собираю деньги на следующую часть аксессуаров, разобрал койлы!))
    Тфа и Фосемь и Фсё плосто!
    Я на drive2.ru заходите, рейтинг убрали

  6. #286
    Touareg Аватар для Scoop
    Регистрация
    07.02.2010
    Адрес
    Казахстан, Город ёжиков в тумане
    Возраст
    31
    Сообщений
    2,129
    Записей в дневнике
    4
    Спасибо +
    Получено: 44
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

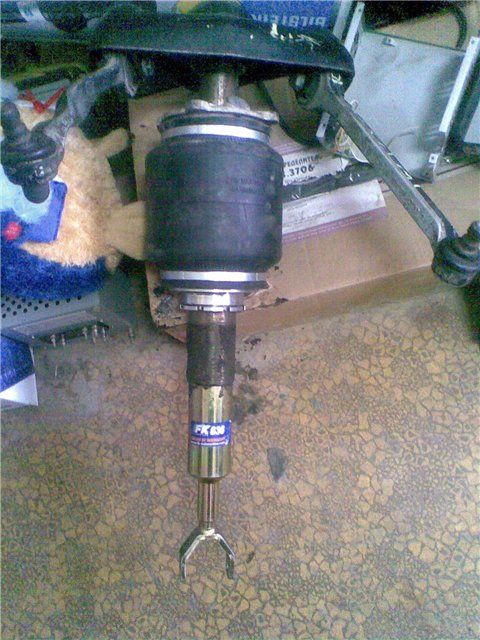

    Маленькое обновление)

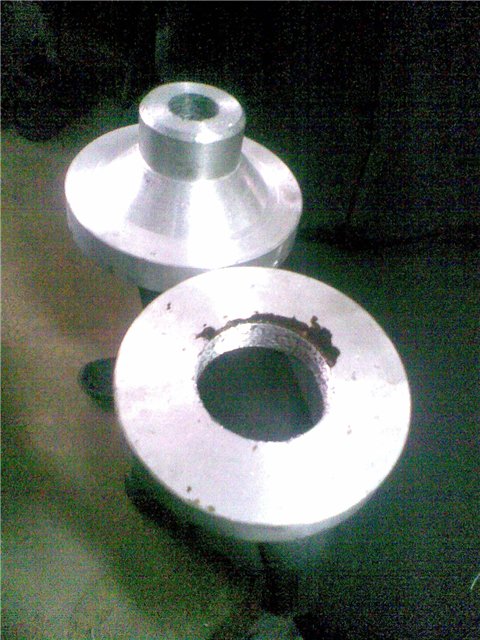

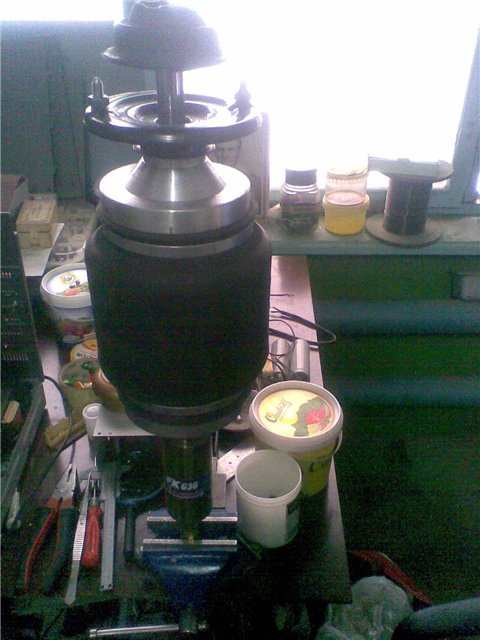

    выточили мне проставки, после примерки немного опять заморочка получилась) завтра заморочка решится большим сверлом)))
    А так осталось только просверлить отверстия в проставке и подушке для их крепления друг к другу! И передние стойки готовы)
    Кстати так и не понял, подставил койл к стоковому амортизатору и у койла шток длиннее на 2-3 см))) странно
    Задние подушки ещё в пути из москвы) как же почта медленно работают!

    Тфа и Фосемь и Фсё плосто!
    Я на drive2.ru заходите, рейтинг убрали

  7. #287
    Phaeton Аватар для А л е к с а н д р
    Регистрация
    31.03.2009
    Адрес
    Россия, Московская область, Москва где-то рядом
    Возраст
    30
    Сообщений
    3,250
    Записей в дневнике
    1
    Спасибо +
    Получено: 27
    Отправлено: 69

    0 Вы не можете благодарить!

    По умолчанию

    Scoop, давай-давай, пневма всё ближе Да и я может подгоню
    Ждём обновления
    VW Passat B5 97, 1.8T AEB, седан, ручка, климат, немец, зимой в 18ых тапочках с 225ыми стельками
    Для сердечка пьём только 98

  8. #288
    Всем Перцам - Перец Клуба! Аватар для Skodник
    Регистрация
    13.08.2009
    Адрес
    Браззавиль, Конго
    Возраст
    35
    Сообщений
    24,606
    Спасибо +
    Получено: 1,804
    Отправлено: 1,206

    0 Вы не можете благодарить!

    По умолчанию

    Scoop, не детский труд ты вкладываешь в машину! Молодец! У меня руки тоже чешутся, но машины быстро меняю...много езжу...держать нет смысла ее...быстро теряет в деньгах. А так тоже хочу начать делать машину выходного дня!
    BMW 528i е39 M52TU R6 Steptronic, Shadowline, M подвеска, М руль, Сервотроник, Круиз, TV, Люк, Телефон, Спорт кож. седла, Ксенон, Парктроник, Шторка 3D, Черный потолок.

  9. #289
    Touareg Аватар для Scoop
    Регистрация
    07.02.2010
    Адрес
    Казахстан, Город ёжиков в тумане
    Возраст
    31
    Сообщений
    2,129
    Записей в дневнике
    4
    Спасибо +
    Получено: 44
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    А л е к с а н д р, да уже передние стойки полностью готовы! осталось только болты подобрать=) задолбался я сегодня сверлит проставки и подушки и потом резьбу нарезать в них=))) итого надо 8 болтов на стойку сделал, 6 снизу и 2 сверху=) сверху тоже хотел по 6 делать=) но после нижних, чет не захотелось=)) подушка ещё играет, сдувается когда сверлил, сверху на 2 болта прикрутил, держит хорошо=) думаю достаточно будет! если нет, добавить ещё можно будет!
    SuperB2007, ну не знаю, я вроде за 2 с лишним года ничего не потерял=)) ещё в плюсе пока=) если не считать что в неё из тюнинга вложил=) сейчас они стоят 13-15000 у нас=) а я брал за 9000=))

    --- Добавлено чуть позже ---

    =) Небольшое обновление, сегодня забрал подушки с почты!
    Огромное спасибо клубням за помощь Антону stratosferniy за покупку и отправку до меня подушек и Эльхану PITMAN+ за связь с фирмой, и всем кто откликнулся на помощь, надеюсь никого сильно не раздражал, Демиду точно мозг снес
    Ну что ж начинаю думать как их пристроить к задней стойке=) Надо найти где нить заднюю чашку! А это уже проблема У нас на разборах возят в основном морды, и у ауди вроде сзади другая конструкция! Свою стойку не охота разбирать! Будем искать=)

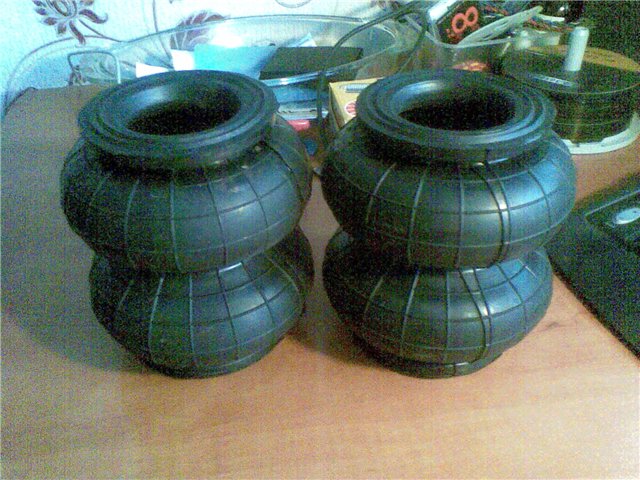

    Вот фото подушек



    Конечно качество подушек в сравнении с американской 2х-слойной не очень) но выбора нет)
    Кстати я не писал про характеристики подушек:
    Производитель - Universal Air (США),
    Пневмоподушка предназначена для установки на стойку типа МакФерсон
    Минимальная высота - 101 мм
    Максимальная высота - 234 мм
    Внешний диаметр - 149 мм
    Внутренний диаметр - 55 мм
    Диаметр воздушного отверстия - 1/4"

    Производство - Rubena вроде Чехия
    Характеристика самого сильфона (резинка, баллон)
    Подушка предназначена для установки на стойку типа МакФерсон
    Минимальная высота - 100 мм (но это можно и меньше сделать за счет проставки можно и до 90 довески)
    Максимальная высота - 180 мм
    Диаметр - 120-140 мм

    Как видно из характеристик, ход подушек 133мм передние и 80мм задние соответственно!
    Ближайшее время буду высчитывать сколько надо мм кругляка металла!

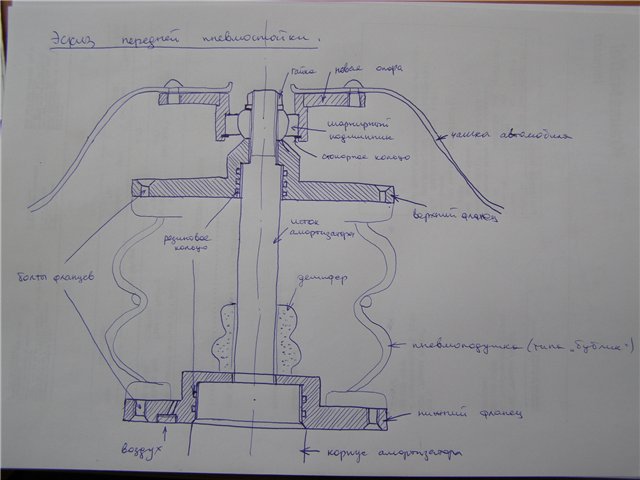

    Пока есть только такой чертеж, найден в интернете!


    С нижней частью все более менее понятно) а вот с верхней, ваще не представляю) забыл как чашка выглядит изнутри))
    Последний раз редактировалось Scoop; 09.04.2012 в 17:06.
    Тфа и Фосемь и Фсё плосто!
    Я на drive2.ru заходите, рейтинг убрали

  10. #290
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    11.07.2007
    Адрес
    Россия, Москва, ЗАО
    Возраст
    49
    Сообщений
    6,331
    Записей в дневнике
    3
    Спасибо +
    Получено: 312
    Отправлено: 344

    0 Вы не можете благодарить!

    По умолчанию

    Ждемс результатов!
    VW Passat 3BG 2002, 1.8T AWT+ чип, CLIMA. ручка.

  11. #291
    Touareg Аватар для Scoop
    Регистрация
    07.02.2010
    Адрес
    Казахстан, Город ёжиков в тумане
    Возраст
    31
    Сообщений
    2,129
    Записей в дневнике
    4
    Спасибо +
    Получено: 44
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    SERegaSV, сам жду=)) че ж получится=))

    Ну вот наконец весь город свой объездил, задних опор амортизаторов нет!
    Думал уже с экзиста заказывать, там оригинал где то под - 2000р, лемфердер - 1100р, вемо (вайко) - 800р
    Уже на разборах начал искать, но не было нигде!) От передне приводных дофига задних опор, а вот от полного привода нет!)

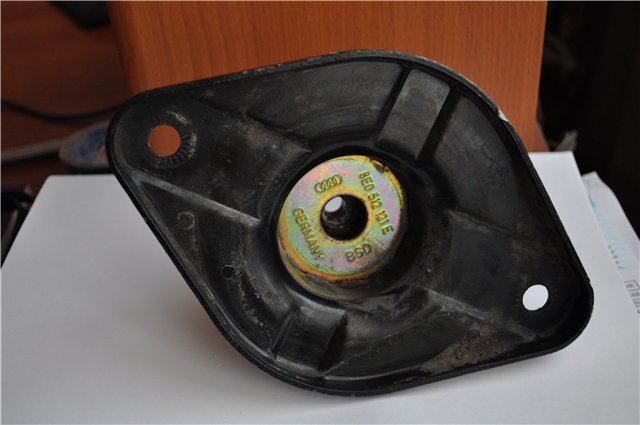

    Сегодня заехал на разбор авто, которые само далеко от меня находились, и знал что там всегда дорого! взял приметно 1000р и сказал за одну больше не дам=))) легче заказать уже новую!
    Ну вот приехал, говорю, они мне 200р., я им дайте 2=)))

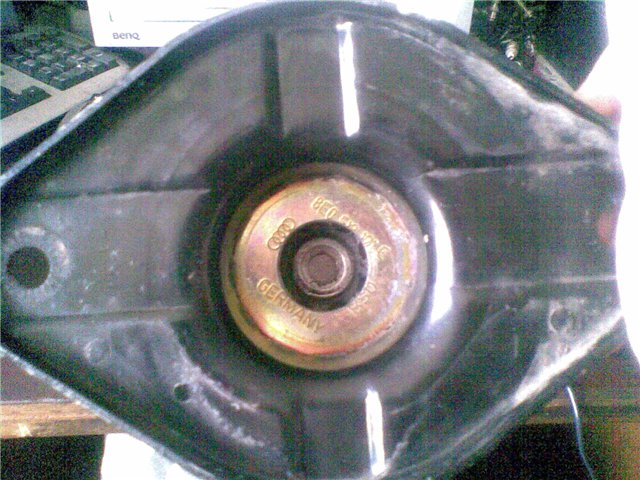

    вот изменения будут именно в той желтой железки где значек ауди номера, там есть возможность расширить отверстие с 2 см, до 3см и даже больше! и там будет видно и размеры точные для проставки, ну если будет отверстие 3см, то я начертил чертеж проставки, синяя часть это проставка, черные кругляшки это сальники(кольца уплотнительные), нижний рисунок это шток и опора=)
    Тфа и Фосемь и Фсё плосто!
    Я на drive2.ru заходите, рейтинг убрали

  12. #292
    Polo Аватар для Vladimr
    Регистрация
    02.07.2011
    Адрес
    Новосибирск
    Возраст
    34
    Сообщений
    373
    Спасибо +
    Получено: 9
    Отправлено: 39

    0 Вы не можете благодарить!

    По умолчанию

    В голове у тебя то оно по другому выглядит, чем на черчеже ? ))) ни че не понял ))
    Volkswagen Passat B5+ , AZX , 2001 г.в. 2,3 л. 170 л.с. Tiptronic , WVWZZZ3BZ2P129996

  13. #293
    Touareg Аватар для Scoop
    Регистрация
    07.02.2010
    Адрес
    Казахстан, Город ёжиков в тумане
    Возраст
    31
    Сообщений
    2,129
    Записей в дневнике
    4
    Спасибо +
    Получено: 44
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

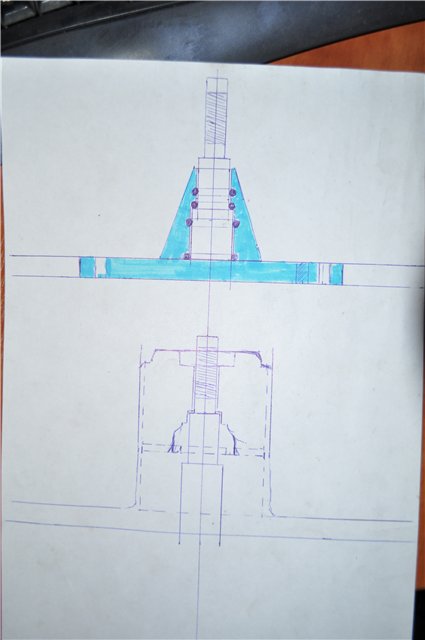

    Vladimr, в голове как раз как на чертеже=)) это долго надо вникать=)) чтобы понять!))) на самом деле немного канеш по другому выйдет=) эт первые наброски чертежа!) в понедельник уже в автокаде будет все рисоваться!
    Вот из драйвтуру один из пользователей выкладывал свой рисунок, там только к мерсу, но система такая же, только опора у него кверху стоит, а у нас как стакан перевернутый=) Система одна=) не дать воздуху выйти из подушки
    Тфа и Фосемь и Фсё плосто!
    Я на drive2.ru заходите, рейтинг убрали

  14. #294
    Passat
    Регистрация
    28.02.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    35
    Сообщений
    1,031
    Записей в дневнике
    4
    Спасибо +
    Получено: 12
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    Чего не хватает - так это вот такой решетки:


  15. #295
    Touareg Аватар для Scoop
    Регистрация
    07.02.2010
    Адрес
    Казахстан, Город ёжиков в тумане
    Возраст
    31
    Сообщений
    2,129
    Записей в дневнике
    4
    Спасибо +
    Получено: 44
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    Dinosaurus, такой уж точно не будет)))) уже есть решетка без значка)) ждет своего часа)))
    Тфа и Фосемь и Фсё плосто!
    Я на drive2.ru заходите, рейтинг убрали

  16. #296
    Passat
    Регистрация
    28.02.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    35
    Сообщений
    1,031
    Записей в дневнике
    4
    Спасибо +
    Получено: 12
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    Scoop, по подвески вопрос. Где ты заказывал подушки? И куда собираешься прятать рисивер с насосом? Систему управления подвесной какую будешь ставить? Я просто тоже думаю на этот счет и пока не нашел хороших кнопок в салон. Если бы кто делал кнопки - было бы проще.

  17. #297
    Touareg Аватар для Scoop
    Регистрация
    07.02.2010
    Адрес
    Казахстан, Город ёжиков в тумане
    Возраст
    31
    Сообщений
    2,129
    Записей в дневнике
    4
    Спасибо +
    Получено: 44
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    Dinosaurus, подушки заказывал на перед из америки, зад из россии. Все клапана, ресивер и насос будут в багажнике! Будут стоять датчики давления, на дисплее будет отображаться данные, управление с фирменного пульта AVS 7 кнопочный! Может для полной точности ещё в багажнике установлю пару манометров! Т.к. у датчиков есть погрешность!) Ну и при отказе датчика можно на манометр смотреть=) Со временем может установлю датчики высоты!
    Тфа и Фосемь и Фсё плосто!
    Я на drive2.ru заходите, рейтинг убрали

  18. #298
    Touareg Аватар для Scoop
    Регистрация
    07.02.2010
    Адрес
    Казахстан, Город ёжиков в тумане
    Возраст
    31
    Сообщений
    2,129
    Записей в дневнике
    4
    Спасибо +
    Получено: 44
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    В Ожидании ништяков из америки, идут работы над задней стойкой, в автокаде была сделана верхняя проставка, с учетом что шток немного изгибается относительно опоры при опускании и поднятии машины, все остальные проставки есть в интернете! Рассверлил отверстие на опоре с 20мм до 30мм, и буду ещё конус делать, итого получится 40мм!

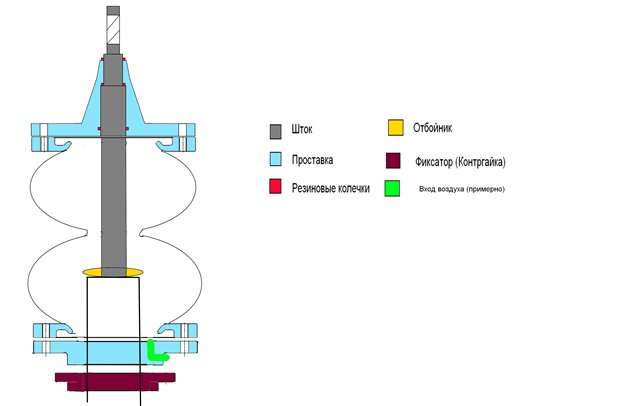

    Накидав проставок и нарисовав подобие амортизатора в пэйнте вот что получилось!


    На рисунке не хватает только нарисованной опоры сверху! Ну я думаю понятно что она одевается сверку!
    Теперь ломаю голову, над тем как сделать чтобы воздух не выходил снизу амортизатора, где идет резьба! На рисунке я применил родную гайку от койла, которая будет работать как контрольная затягивающая! Чем то надо будет герметизировать между проставкой и этой гакой! герметик, силикон, колечко резиновое, или ленту=)) хз в общем=)) думаю пока!
    Надо покупать кругляк алюминия! в этот раз ещё больше=)) в районе 25 см и диаметр больше=) ппц=))
    Тфа и Фосемь и Фсё плосто!
    Я на drive2.ru заходите, рейтинг убрали

  19. #299
    Touareg Аватар для Scoop
    Регистрация
    07.02.2010
    Адрес
    Казахстан, Город ёжиков в тумане
    Возраст
    31
    Сообщений
    2,129
    Записей в дневнике
    4
    Спасибо +
    Получено: 44
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

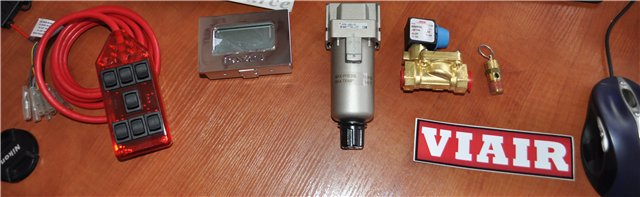

    Сегодня получил на почте ещё пару штучек, на фото я все не стал вытаскивать, не хватит места на столе, так основное, слева на право: Пульт управления клапанами (думал он побольше будет), дисплей показывающий давление в подушках (4 датчика на подушки и 1 на ресивер), влагоотделитель, 8 клапанов, ну и сбрасыватель давления из рессивера, если вдруг компрессор заболеет и будет без остановки качать=))

    Осталась одна посылка, основная) собираю деньги на неё))) это 2 компрессора и ресивер))
    и будет завершение))) я так думаю))
    Тфа и Фосемь и Фсё плосто!
    Я на drive2.ru заходите, рейтинг убрали

  20. #300
    Phaeton Аватар для А л е к с а н д р
    Регистрация
    31.03.2009
    Адрес
    Россия, Московская область, Москва где-то рядом
    Возраст
    30
    Сообщений
    3,250
    Записей в дневнике
    1
    Спасибо +
    Получено: 27
    Отправлено: 69

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Scoop Посмотреть сообщение
    и будет завершение))) я так думаю))
    Будет установка и вот тогда будет завершение
    VW Passat B5 97, 1.8T AEB, седан, ручка, климат, немец, зимой в 18ых тапочках с 225ыми стельками
    Для сердечка пьём только 98

Страница 15 из 28 ПерваяПервая ... 5131415161725 ... ПоследняяПоследняя

Похожие темы

  1. Странный износ покрышки.
    от Vasilich в разделе Архив 2005г.
    Ответов: 54
    Последнее сообщение: 10.11.2005, 12:08
  2. Странный дымок из климы... :-(
    от ExDriver в разделе Архив 2005г.
    Ответов: 11
    Последнее сообщение: 27.07.2005, 10:59
  3. Странный глюк
    от Serj в разделе Архив 2005г.
    Ответов: 23
    Последнее сообщение: 14.07.2005, 17:16
  4. Странный шум при работе печки!
    от bosses в разделе Архив 2005г.
    Ответов: 8
    Последнее сообщение: 06.07.2005, 19:46
  5. следующий проект
    от КОМРАД в разделе Архив 2005г.
    Ответов: 31
    Последнее сообщение: 06.01.2005, 19:22

Метки этой темы

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
