  1. #21
    Touareg
    Регистрация
    01.03.2009
    Адрес
    Подольск - Москва
    Возраст
    42
    Сообщений
    2,535
    Спасибо +
    Получено: 51
    Отправлено: 43

    0 Вы не можете благодарить!

    По умолчанию

    Аффтару респектище!
    Повторять вряд ли буду, но отчет достоин базы знаний однозначно!!!

  2. #22
    Golf
    Регистрация
    19.10.2005
    Адрес
    Испания
    Возраст
    51
    Сообщений
    550
    Записей в дневнике
    2
    Спасибо +
    Получено: 9
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    SHWYLI, спасибо

    ну, вернёмся к нашей задаче - сделать автоскладывание
    Наиболее очевидный и простой путь - это изменить лонг кодинг контроллеров так, чтобы они закрывали зеркала при постановке на охрану. Проще некуда... только вот проблема в том, что этих адресов и бит не знает никто (ну, может, кроме самих разработчиков), а найти их опытным путём непросто. Дело в том, что нужные адреса ,например, для активирования зеркал в контроллерах без этой функции найдены путём сравнения дампов контроллеров 1С0 и 1С1 (со складыванием зеркал и без).
    Ессно, в различиях находится как и нужная нам функция, так и маркировка контоллера, workshop, етс..., но круг намного сужается и выловить нужное нетрудно. А вот с автоскладыванием - ёк, дампов таких контроллеров просто не существует в природе, с завода так не программировалось (говорим о B5), сравнивать не с чем
    Может, есть у нас на форуме люди, способные разобраться в этом - было-бы просто замечательно

    Ладно, если не получается по уму, попробуем по колхозному...
    Сначала расскажу о варианте, который пока работает у меня.
    Алгоритм работы: зажигание вкл. - зеркала открыты и наоборот.
    тут, казалось бы, вроде всё просто - реле на контакт 75Х и всё.
    но нет, проблема в том что контроллер узнаёт о вкл. зажигания по СAN (на его разъёме вообще нет +12 от зажигания, есть только на джойстике, и то используется только для обогрева зеркала), т.е. при вкл. зажигания реле срабатывает сразу, а контроллер готов только через 0,5 - 1 секунду, зеркала не открываются, приходится выключать и включать снова зажигание, тогда да.

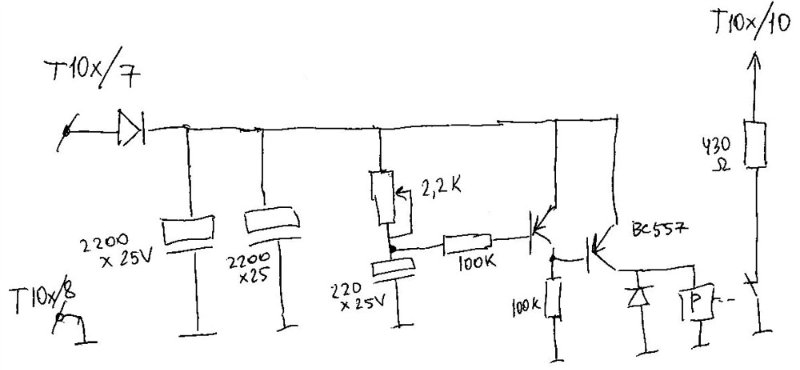

    Для устранения этого бага собрал простейший RC таймер для задержки срабатывания реле


    здесь подстроечным резистором выбираем нужное время задержки (около 1 сек достаточно), кондёры на входе схемы добавил потом, так как после запуска - именно в первые 3-4 секунды после запуска, не в момент работы стартера - происходят какие-то переключения, +12 на джойстике пропадает на долю секунды - уже разложенные зеркала дёргаются. Может, было бы достаточно и одной ёмкости на 2200, да сразу поставил две и ладно... ещё зависит от типа реле - оно у меня маленькое, потребление в сработке 50мА
    Вообщем, схема работает прекрасно, в состоянии покоя ничего не потребляет, кнопочка возле кармана двери задействована для отключения складывания, когда это не нужно.

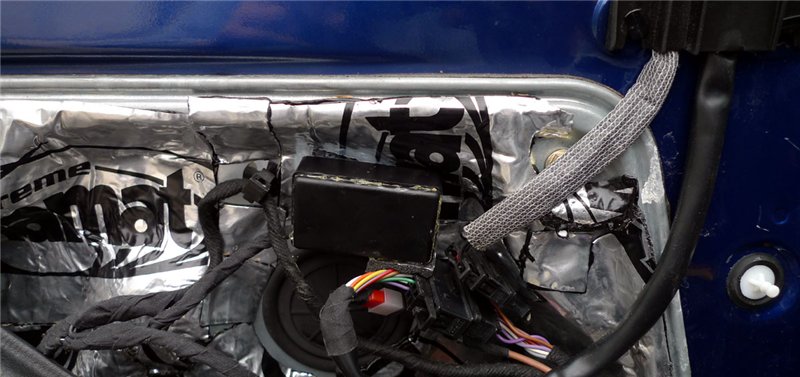

    реализация в железе - схемка в этой коробочке



    Но хотелось бы первоначально задуманный алгоритм - складывать зеркала при закрытии машины.

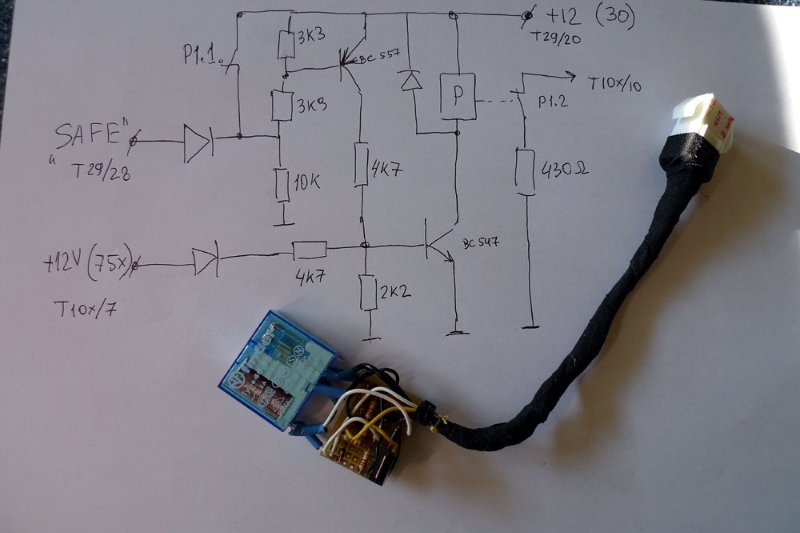

    Сразу скажу, пока не получилось... собрал другую схемку, не знаю, как называется по науке, некий логически управляемый переключатель?(спасибо за помощь в разработке форумчанам со www.cxem.net)


    здесь два входа - safe с замка и +12 от зажигания. При четырёх комбинациях входных сигналов реле отпустит только при появлении импульса safe и отсутствия +12 зажигания и сложит зеркала.
    Немаловажный аспект - потребление в этом состоянии -только 1,2мА, что приемлимо. При всех других условиях зеркала останутся открытыми.
    Вроде всё замечательно, но даже когда задумывал схему, понимал, что задачи она не решит
    Проблема в том, что после выключения зажигания контроллеры остаются оперативны некоторое время (вроде около 5 минут), но после открытия двери выключаются сразу, как стеклоподъёмники, так и зеркала... схемка работает замечательно, пока не откроешь дверь - сцуко
    Вообщем тут ещё одна задача - заставить контроллер работать после выключения зажигания и открытия двери... ведь как то он поднимает стёкла по сигналу комфорта?
    Пока на этом сломал голову... нужна помощь коллективного разума
    Буду рад любым идеям
    Последний раз редактировалось BouS; 15.01.2011 в 23:11.

  3. #23
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Складывать зеркала зимой опасно. Можно сломать замерзшие и заледеневшие механизмы.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  4. #24
    Модератор Аватар для Vasilich
    Регистрация
    06.10.2004
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    32
    Сообщений
    32,328
    Записей в дневнике
    1
    Спасибо +
    Получено: 964
    Отправлено: 1,472

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от TheTERMINATOR Посмотреть сообщение
    Складывать зеркала зимой опасно. Можно сломать замерзшие и заледеневшие механизмы.
    Ну если так рассуждать - то вообще зимой авто эксплуатировать накладно
    На б5-х у меня не было складывающихся зеркал, но на других машинах никаких проблем не было. Даже после ледяного дождя
    B5 1.9 TDI -> B5.5 1.9 TDI -> B6 2.0 TDI -> B7 Alltrack 2.0 TSI

  5. #25
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,265
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Жесть...проще наверно мотор перебрать, чем это сделать
    Особенно впаять микросхему...это вообще как можно сделать? Там контакты с волосок и все рядом
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  6. #26
    Заблокирован
    Регистрация
    12.12.2010
    Адрес
    32rus
    Возраст
    31
    Сообщений
    5,022
    Записей в дневнике
    2
    Спасибо +
    Получено: 104
    Отправлено: 111

    0 Вы не можете благодарить!

    По умолчанию

    OFF TOP.

    У меня в машине стоят складывающиеся зеркала, еще у них память есть.
    Сигнализация штатная стоит, которая с выкидного ключа работает. Как можно сделать, чтобы при закрытии машины зеркала складывались и закрывались стекла и люк? Стекла и люк закрываются, если вручную закрыть(если в дверь ключ вставить и подержать).

  7. #27
    Golf
    Регистрация
    19.10.2005
    Адрес
    Испания
    Возраст
    51
    Сообщений
    550
    Записей в дневнике
    2
    Спасибо +
    Получено: 9
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от TheTERMINATOR Посмотреть сообщение
    Складывать зеркала зимой опасно. Можно сломать замерзшие и заледеневшие механизмы.
    Цитата Сообщение от BouS Посмотреть сообщение
    кнопочка возле кармана двери задействована для отключения складывания, когда это не нужно.
    Kitty,
    на твой вопрос есть ответы в этой теме
    Насчёт люка и стёкол - см. ссылку в первом посте
    насчёт зеркал - мой второй пост в теме...решение, как бы сказать... несколько кривоватое, но надеюсь, при помощи коллектива найдём более красивое - подключайся к поискам

  8. #28
    Phaeton Аватар для rus78
    Регистрация
    28.04.2008
    Адрес
    Россия, Санкт-Петербург
    Возраст
    34
    Сообщений
    3,267
    Записей в дневнике
    1
    Спасибо +
    Получено: 88
    Отправлено: 77

    0 Вы не можете благодарить!

    По умолчанию

    BouS,
    поздравляю !!я вот пока завис!!щя жду правое большое и тоже начну добивать!!Так что жди вопросов!
    RRv @ fuck fuel economyToyota Camry 3.5 V6 AT (277 л.с.)-сгнила

  9. #29
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    А вот на цивиках стекла часто меняют зимой, после таких операций со складыванием.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  10. #30
    Phaeton Аватар для SVETKOVREIN
    Регистрация
    14.10.2009
    Адрес
    Россия, Москва,Войковская
    Возраст
    36
    Сообщений
    3,984
    Спасибо +
    Получено: 24
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Особенно впаять микросхему...это вообще как можно сделать? Там контакты с волосок и все рядом
    ну как сказать.с опытом ,не сложнее чем прикурить сигарету.А вот если еще и есть некий арсенал насадок..........
    Passat B5_2.0_AZM-->Passat CC_1.8DSG6_IHIturbo_ETuners

  11. #31
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,265
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SVETKOVREIN Посмотреть сообщение
    ну как сказать.с опытом ,не сложнее чем прикурить сигарету.А вот если еще и есть некий арсенал насадок..........
    Может быть...но для меня это что-то нереальное
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  12. #32
    Polo
    Регистрация
    23.06.2010
    Адрес
    Люберцы
    Возраст
    27
    Сообщений
    380
    Спасибо +
    Получено: 26
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    мега-крутая задумка))) нужно будет заморочаться))) слушай, сорри, если была инфа, я чет не узрел пока листал, а зеркала любые подойду складные или спецально для VAG нужны?)

  13. #33
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SVETKOVREIN Посмотреть сообщение
    А вот если еще и есть некий арсенал насадок..........
    Впаять - никаких насадок не надо, только паяльник. Волной паяется за 10 секунд.

    А выпаивать, да, нихромовая проволка нужна...
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  14. #34
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SVETKOVREIN Посмотреть сообщение
    А вот если еще и есть некий арсенал насадок..........
    Впаять - никаких насадок не надо, только паяльник. Волной паяется за 10 секунд.

    А выпаивать, да, нихромовая проволка нужна...
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  15. #35
    Polo
    Регистрация
    06.09.2010
    Адрес
    Москва, ЮАО
    Возраст
    30
    Сообщений
    330
    Спасибо +
    Получено: 0
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию


  16. #36
    Pointer
    Регистрация
    24.01.2011
    Возраст
    33
    Сообщений
    5
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Да красава отчет на 5+ !!!!!!!!!!!

  17. #37
    Pointer
    Регистрация
    23.01.2011
    Адрес
    г Раменское
    Возраст
    29
    Сообщений
    54
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    BouS, молодец
    мне тоже предстоит это

  18. #38
    Phaeton Аватар для rus78
    Регистрация
    28.04.2008
    Адрес
    Россия, Санкт-Петербург
    Возраст
    34
    Сообщений
    3,267
    Записей в дневнике
    1
    Спасибо +
    Получено: 88
    Отправлено: 77

    0 Вы не можете благодарить!

    По умолчанию

    Вот что нарыл!
    RRv @ fuck fuel economyToyota Camry 3.5 V6 AT (277 л.с.)-сгнила

  19. #39
    Polo
    Регистрация
    23.06.2010
    Адрес
    Люберцы
    Возраст
    27
    Сообщений
    380
    Спасибо +
    Получено: 26
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Вообще нереальная видюшка))) Смотрится очень эффекно))) вопрос в том, долго ли они проживут)))

  20. #40
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    42
    Сообщений
    6,342
    Записей в дневнике
    7
    Спасибо +
    Получено: 345
    Отправлено: 617

    0 Вы не можете благодарить!

    По умолчанию

    Ну что, есть последователи?
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.
