Подсветка Климатроника

[nigel]

autopilot, Satoorn


Доброго вечера! К вам вопрос: у меня климат белый,а вот сами символы просто тёмные, что нужно для того,чтоб символы были красные?[COLOR="Green"]

[Satoorn]

Тебе нужно перепаять 4 диода марки OSRAM LS A676. После инвертировать дисплей. Можно оторвать от родного (аккуратно) Поляризационную плёнку и перевернуть её. Получится фон чёрный а символы красные. Я уже писал в 4 сообщении этого топика.
Datasheet (которые я ставил): http://catalog.osram-os.com/media/_e...00041635_0.pdf
Описание: http://catalog.osram-os.com/catalogu...t=showBookmark

Можно конечно поставить простые SMD 38x25 (типа http://www.chipdip.ru/product/ka-3528surc.aspx) на торец, но я хотел как в оригинале. )

Здесь про шкоду, но принцип один: http://zavgar.info/tuning-salona-avt...ning-priborki/

[nigel]

Тебе нужно перепаять 4 диода марки OSRAM LS A676. После инвертировать дисплей. Можно оторвать от родного (аккуратно) Поляризационную плёнку и перевернуть её. Получится фон чёрный а символы красные.

а вот у меня фон,как раз белый(перепайка диодов была) и если перевернуть плёнку,то цвет фона изменится?
п.с. я лошара просто в делах таких

[Satoorn]

Да, но будет просвечивать неактивные символы, т.к. белый цвет ярче красного и правильней было бы найти плёнку и поискать идеальное положение (кручением плёнки), в котором просвет был бы минимальным.

[nigel]

Satoorn,
ясно, значит технически это возможно, ну буду ждать удачных экспериментов...

[Satoorn]

Сделал я себе включение диодов климатроника при включении зажигания и переход их, при включении габаритов на управление от кан шины.
Как реализовал.
Управление подсветкой климатроника идёт по минусу. Припаялся к пятаку корпуса диодов и вывести провод наружу. Возле переключателя фар поставил нормально замкнутое реле которое нашёл у себя в столе (845HN-1C-C). Подпаял чтобы при включении габаритов 12в пришло на обмотку и контакт от корпуса рвался. Этот контакт посадил на провод от климатроника.
Работает всё нормально, могу заснять на мобильник, если интересно.
Тему можно закрыть.

[autopilot]

Satoorn, тоже нормальный вариант.
Если вдруг кто найдет в приборке как включить подсветку внешних устройств (по шине) без включения габаритов, не забудьте отписаться.
Я найти не смог.
Вот что нашлось по поводу подсветки (для приборок х6, х7):
примерно с 0х394 до 0х403 - регулирование яркости подсветки приборки для различных режимов (с включенными габаритами, без габаритов, отдельно для среднего экрана, отдельно для шкал, для обычного режима, для режима вывода ошибок на экран и т.д.). Там дофига всего, детально не ковырялся.
в 0х1ED бит 6 (при условии что включена функция подсветки приборки без габаритов):
- при установленном бите и отключенной подсветки яркость приборки всегда на максимум
- при сброшенном бите запоминается последнее положение регулятора подсветки и при выключении габаритов яркость приборки остается на таком же уровне.
в 0х42E бит 8 (только для больших экранов):
- при установленном бите верхняя часть экрана всегда горит желтым (как в режиме ошибок).
- при сброшенном бите все работает как обычно.

[TeMi$$$]

Satoorn,
а если не сложно можеш схему нарисовать? а то чёто нифига не понятно... со схемой думаю разберусь

[Satoorn]

У тебя дорейстайл и возможно надо розобраться с контактом 58d. У меня рейстайлинг и этого контакта не было, по этому я кидал массу.

[TeMi$$$]

понятно, впринципе у нас всегда надо фары врубать, так что подсветка всегда горит..

[Satoorn]

Если ты включаешь постоянно фары, то тебе не надо ничего делать, у меня автоматически включается только дальний свет на 30% и габариты не горят, по этому я и заморачился с включением панели приборов и подсветки климатроника.

[TeMi$$$]

ну да у наз закон постоянно со светом ездить, поэтому делать не буду...хотя днём видно без подсветки, вот ночью да ничего не видать...

[EDD XXI]

Припаялся к пятаку корпуса диодов и вывести провод наружу. Возле переключателя фар поставил нормально замкнутое реле которое нашёл у себя в столе (845HN-1C-C).

Я последовал по твоей дороге, но вместо реле поставил простой диод, анодом к подсветке в климатронике, катодом к + ламп габаритов. Теперь при выключенных габаритах подветка горит на полную, а

при включении габаритов на управление от кан шины.

[Satoorn]

Молодец. )

[Antoffka]

Поднимаю тему ) есть желание поменять подсветку климата с синей на белую или красную , и заморочится с инверсией . судя по теме придется запитывать подсветку прямо с пятаков диодов и выводить через диод на включение габаритов. пленку с климата сдирать не хочется , но в наличие есть огромный жк телек samsung с битой матрицей, сегодня займусь вскрытием ) может там пленка есть) а если так то на всех хватит)

[EDD XXI]

пленку с климата сдирать не хочется

а придется, и лучше сдирать с тыльной стороны дисплея, а потом вместо нее вырезать из

жк телек samsung

и еще по опыту печальному, клей пробуй смывать с ненужной пленки, поэкспериментируй с различными растворителями для начала. А нужную когда будешь отмывать, старайся не царапать, царапки видно

[Antoffka]

А есть какой нить способ проверить ту пленку я с матрицы снял (телека) или нет ? а то просто тупо там с двух сторон матрицы наклеена , с одной стороны с клеем.. так то просто на вид слегка темная, свет пропускат в обе стороны .

сорри уже выяснил) работает как надо)
http://www.drive2.ru/cars/lada/2110/...0376152428245/

Так что если кому надо ) есть стратегический запас)

[Antoffka]

Этап первый , после экспериментов с калькулятором ) решил для начала сменить родную подсветку на крассную) вот что вышло :

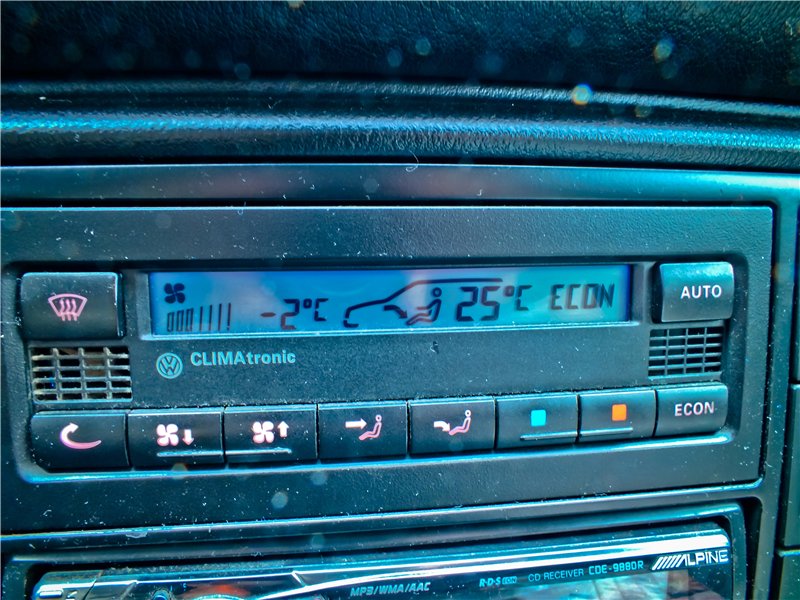

Было :

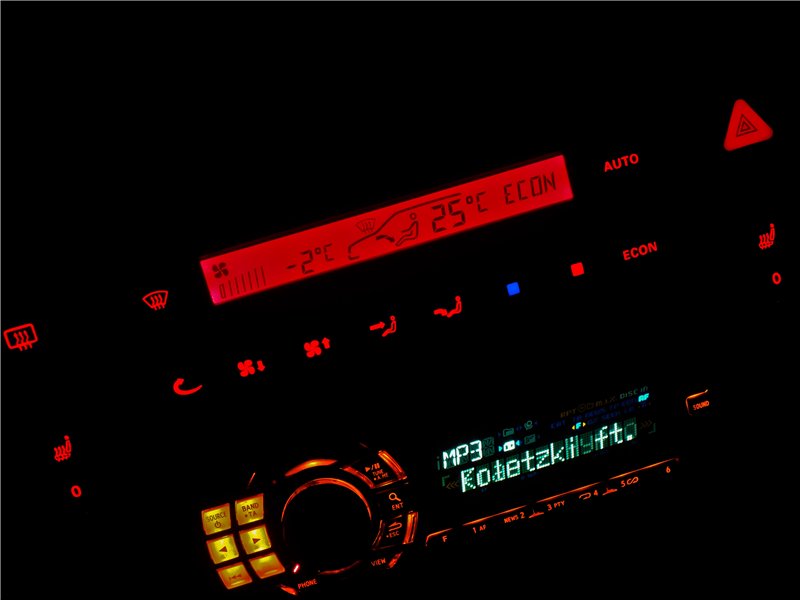

Стало :




Общий вид:



Завтра планирую развернуть пленку для инверсии и попробовать поставить белые светодиоды.

[Satoorn]

Белые не советую. Но попробуй, что бы убедиться, что красные лучше вписываются в общий фон. )

[D_E_N_I_S]

Чет не совсем ясно по этой ссылке http://zavgar.info/tuning-salona-avt...ning-priborki/
