непонятки с подключением RNS MCD>MFD

[lifter]

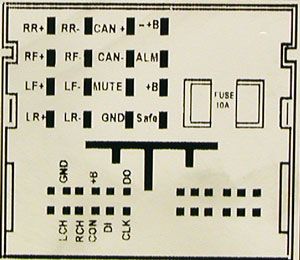

Ну поиск покурил немного,моего случая не нашел...значится так,стояла голова RNS MCD вот с таким разъемом

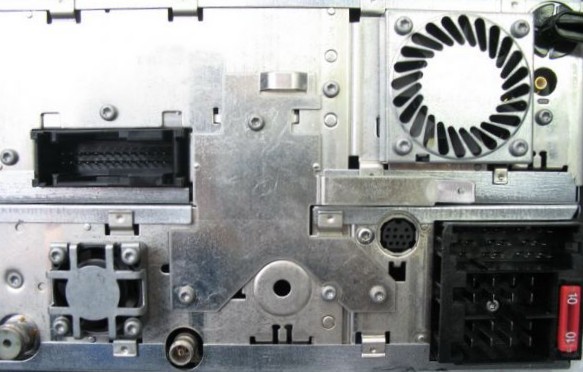

Она транслировала на дисплей приборки инфу о радиостанциях и прочую фигню.Но жить скучно и однообразно нам неинтересно и была куплена такая-же бестолковая но красивая голова RNS MFD и Xcarlink. Все подключено и установлено НО!Остался вопрос,куда и как подключить приборку?Разъем там другой,схему не нашел но такая-же как на фотке xedinа

Пробовали с разъема D canL canH подключить на 26 контактный разъем 13 и 26 судя по схеме на голове контакты, но появилась только куча ошибок по CAN и при включении магнитолы стали закрываться замки с левой стороны.Вобщем хотелось-бы разобраться.

[Eu-Jinn]

Схема там не такая?

[teledubl]

В старом варианте инфа с мага шла через зеленую(среднюю) фишку верхнего разъема :Displ data , clk, ena.
В новом маге таких контактов нет. Так что, в лучшем случае может можно переключить тип мага диагностикой...

[иван41]

lifter,Добрый день,вы обратитесь к Мишель(с форума), он тоже намаялся с этой проблемой(у него правда еще и кнопки на руле есть),после установки МФД, в конечном итоге оставил МСД(чтобы все работало кнопки и приборка), а так

В старом варианте инфа с мага шла через зеленую(среднюю) фишку верхнего разъема :Displ data , clk, ena.

все верно, у вас на приборку идет по кану, а тут по однопроводной схеме(типа к лина),и на приборке в центре дисплея красный разьем (10пин)куда и подключается сигналы с зеленого разьема(6 пин) МФД,у вас же подключение идет по зеленому 32 пин разьему приборки, где то выкладывали схему ,чтобы пере подключить через зеленый разьем, но не на всем модельном годе работает,насколько я знаю у Мишель так и не заработал

[lifter]

Схема там не такая?

Не,не такая.

Так что, в лучшем случае может можно переключить тип мага диагностикой...

Это в приборке надо смотреть?Или как?

,Добрый день,вы обратитесь к Мишель(с форума), он тоже намаялся с этой проблемой

OK спасибо,обязятельно спрошу у него.

[ladjak]

для сравнения, была Гамма 5, поставил RNS1 все фишки перекинул - инфа на приборке с майфуна также отображается

[Мишель]

lifter,Привет!
Возможно ты столкнулся с той же проблемой что и я,несоответствие протоколов обмена.Но для точного ответа надо посмотреть VAG-COM-ом номер магнитолы RNS MCD

[lifter]

Но для точного ответа надо посмотреть VAG-COM-ом номер магнитолы RNS MCD

Он отображается при подключению к магнитоле?ОК как будет возможность гляну,магнитолу ставили не на мою машину,просто я товарищу помогаю.

[Мишель]

просто я товарищу помогаю.

Вот и я смотрю, непонятно.Судя по машине в подписи,таких проблем быть не должно.

Он отображается при подключению к магнитоле?

Да,что-то типа 1J0 035 191 G,Если номер такой(с буквой G),а на MFD с другой буквой,то можно попробовать через зелёный разъём.Контакты 8,9,10,на приборку контакты 30,31,32,тоже на зелёный разъём.

--- Добавлено чуть позже ---

Да! И обязательно проверить кодировку MFD,она должна быть типа 05407,на конце обязательно должна быть 7!!!

--- Добавлено чуть позже ---

Если не стоит DSP.Какая машина у товарища?

[lifter]

Да! И обязательно проверить кодировку MFD,она должна быть типа 05407,на конце обязательно должна быть 7!!!

Кодировку проверяли,там стояла под Шаран,остальное так как ты написал.

Если не стоит DSP.Какая машина у товарища?

Машина VW passat variant 2004-2005 года AVF АКПП

[Мишель]

остальное так как ты написал.

VW passat variant 2004-2005 года AVF АКПП

Понятно.Дальше можете не мучиться.Нужно тогда искать MFD с буквой G на конце номера.Протокол обмена другой.Играть,диагностироваться будет.А выводить инфу на дисплей и мультируль нет.
Я так-же нахожусь в периодическом поиске MFD версии G,но пока безрезультатно...

[lifter]

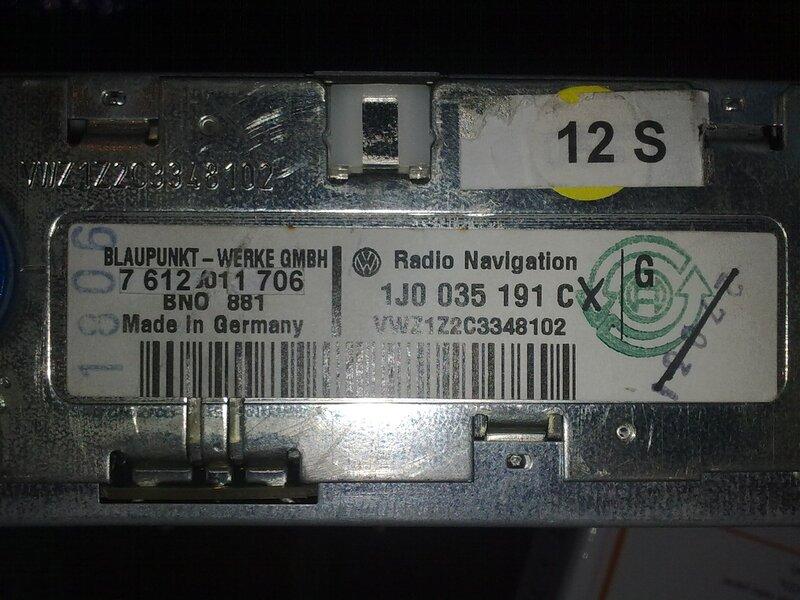

Так,вот похоже номер MCD а к MFD сегодня не подключался что-бы номерок глянуть.


--- Добавлено чуть позже ---

И еще,можно-ли поменять язык в MFD?Все меню облазил но так и не нашел,Или через диагностику как-то регион меняется?

[Мишель]

И еще,можно-ли поменять язык в MFD

Можно,но для этого нужен её штатный диск навигации.Когда он вставлен,появляется возможность заходить во все меню MFD.

--- Добавлено чуть позже ---

Родной диск,вещь достаточно редкая...

[lifter]

Можно,но для этого нужен её штатный диск навигации.

Вот блин,там стоит какой-то самописный.Ладно,там и по немецки все понятно.Мишель, спасибо тебе за помощь,теперь все предельно ясно .

[Мишель]

там стоит какой-то самописный

А попробуй с ним!Не зря-же кто-то его писал!Если меню на немецком,то надо найти опцию типа SPRACHAUSWAHL или просто SPRACHEN,точно не помню,и поставить английский,или если душа пожелает,португальский!

[autopilot]

Если не путаю:
MFD версии G подключается по САN'у, но протокол там не ВАГовский поэтому нужен TMC-box (работает как шлюз). Тогда и мультируль будет и на приборке инфа. По трехпроводной линии (3LB) эта версия не работает.
MFD версии D подключается по 3LB. Дополнительных приблуд вроде не нужно. И подключения по CAN'у тоже не нужно.

[xedin]

вопщем тмс тюнер нужен и все , там у майфуны свой протокол общения а тмс тюнер типа переводчик ...

[Scoop]

=)) чет уже все перерыл! только запутался=)) у меня стандартный американский Premium 6, и есть RNS MFD с буковкой D
Могу ли мультируль подключить?)) и к каким проводам его подключить?)) Спасибо!

[Vlad-VWB5]

[Мишель]

Scoop,Привет!

у меня стандартный американский Premium 6, и есть RNS MFD с буковкой D
Могу ли мультируль подключить?)) и к каким проводам его подключить?)) Спасибо!

Вот,сделаешь так,и будет тебе счастье! http://www.passatworld.com/forums/42...trol-done.html

--- Добавлено чуть позже ---

Мне наконец то удалось поставить MFD версии "D",и у меня всё работает.Почему эта MFD-ешка заработала,я не знаю,(четыре!!!штуки предыдущих напрочь отказывались)но факт остаётся фактом,эта работает.В общем я сделал следующее,заменил контроллер мульти-руля 1J0907487A на 1J0907487B и провёл провод с 5 контакта контроллера мультика на 11 контакт(зелёный) MFD.Поставил кодировку 00008.
Затем провел три провода с зелёного штекера RNS MFD(контакты 8,9,10) на приборку(тоже зелёный штекер,контакты 30,31,32) 8--30,9--31,10--32.Потом зашёл VAG-COM-ом в магнитолу(56) в канал адаптации и набрал 000(заводские настройки по умолчанию)нажал ТЕСТ,и потом ПРИМЕНИТЬ.Тоже самое сделал в приборке(17) и CAN-Gateway(19) И у меня всё заработало.По VAG-у магнитола у меня 3B0 035 186D.Почему заработало в этот раз,скажу честно,я не знаю.С другими MFD-ешками это не прокатывало,хотя они были тоже "D" и делал я тоже самое.
И ещё,кодировка приборки должна быть типа 21115,а в MFD 05407 (главные цифры выделены)
Теперь у меня работает и мульти-руль,и FIS(большой дисплей приборки)
