Ремонт подогрева сиденья (фотоотчет)
  1. #1
    Lupo
    Регистрация
    06.07.2009
    Адрес
    Россия, Кашира
    Возраст
    33
    Сообщений
    220
    Спасибо +
    Получено: 9
    Отправлено: 0

    8 Вы не можете благодарить!

    По умолчанию Ремонт подогрева сиденья (фотоотчет)

    Не нашел на форуме отчета по снятию,разборке сиденья и ремонту подогрева!
    Вот решил восполнить этот пробел,надеюсь пригодится!
    И так начнем,отключаем массу с аккумулятора, отодвигаем сиденье полностью вперед, снимаем заглушки с декоративных накладок салазок сиденья(отмечены стрлелкой)

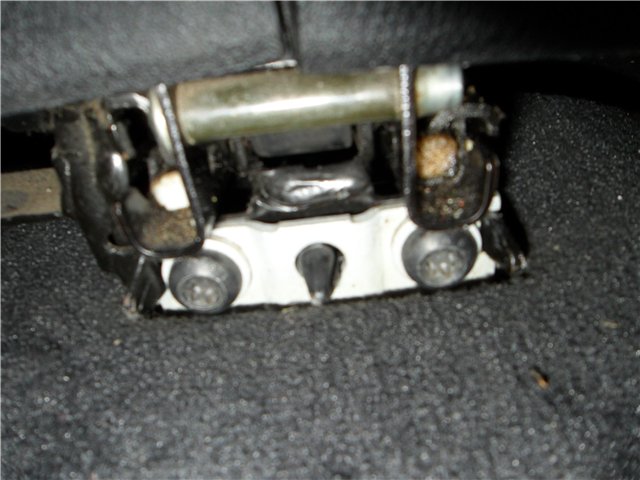

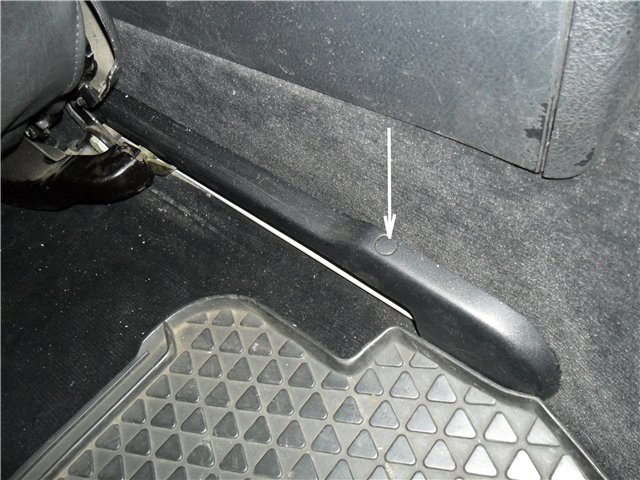

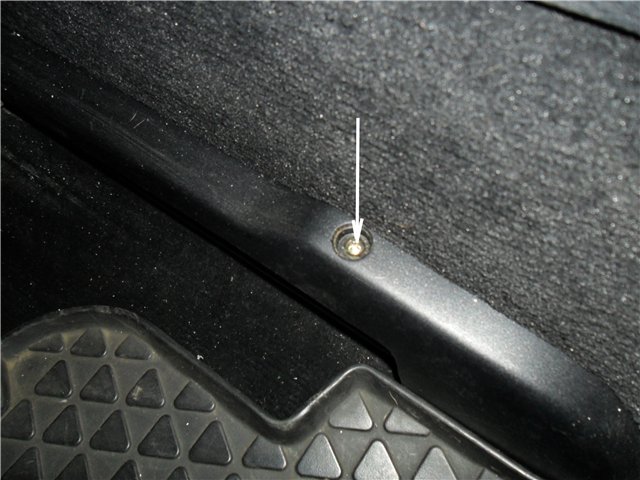

    выкручиваем два болтика


    далее приподнимаем накладки за заднюю часть и выводим с сторону заднего сиденья. Отодвинаем сиденье до конца назад и выкручиваем два болта под TORX45


    отодвигаем сиденье до самого конца назад,опрокидываем его с сторону заднего сиденья и отключаем контакты находящиеся под сиденьем


    Вытаскиваем сиденье из машины.

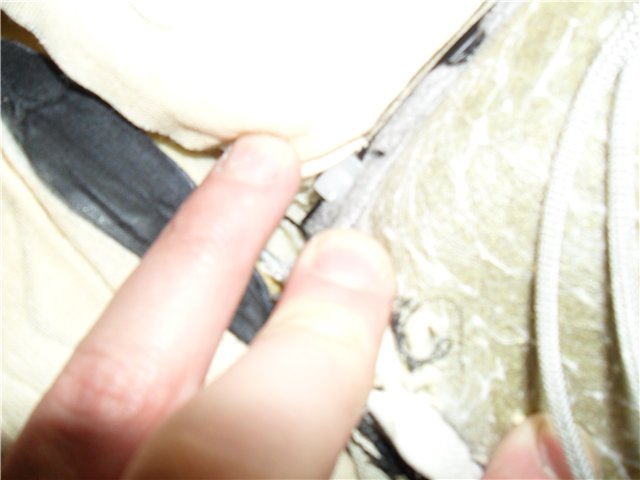

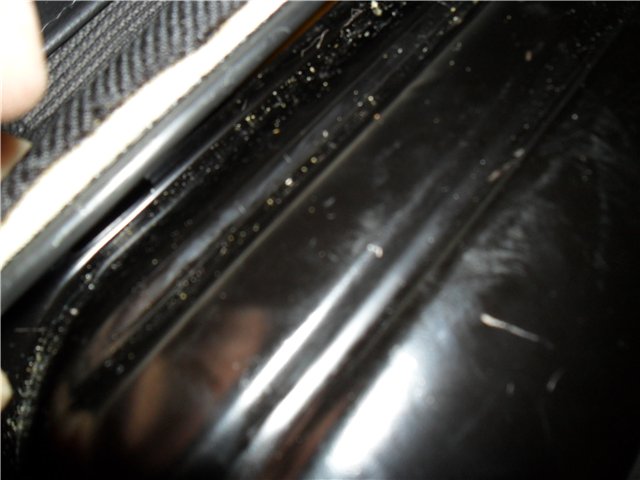

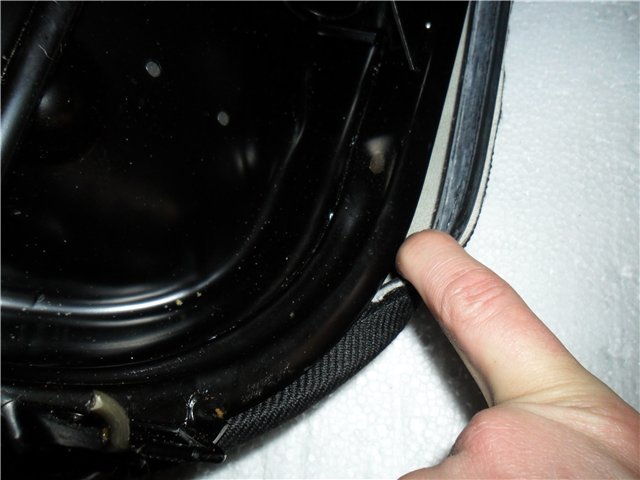

    Приступаем к разборке подушки сиденья.Начинаем с того что подцепляем жесткую основу обшивки(у меня получилось пинцетом) и выворачивая ее проходимся по всему периметру сиденья получается вот такое




    обшивку от металлического каркаса отделили

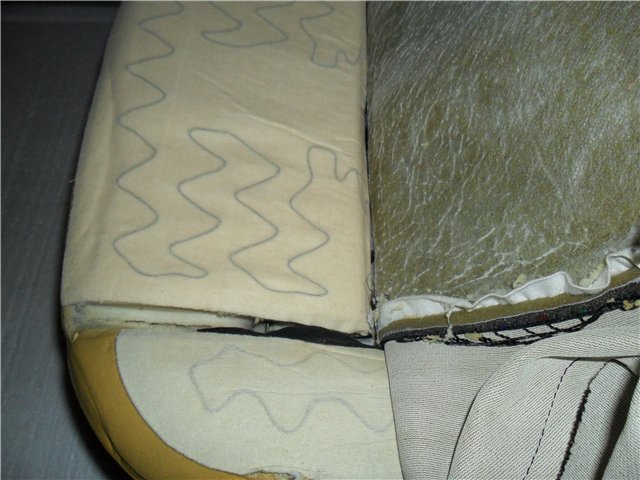

    Вот наш подогрев

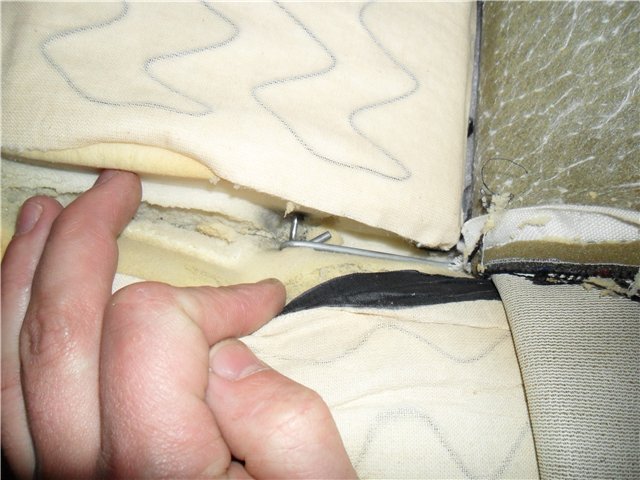

    Для более удобного доступа к нему надо отделить обшивку от поролоновой основы, поролоновая основа подушки крепится двумя способоми продольным


    и поперечным


    там используются пластмассовые скобы

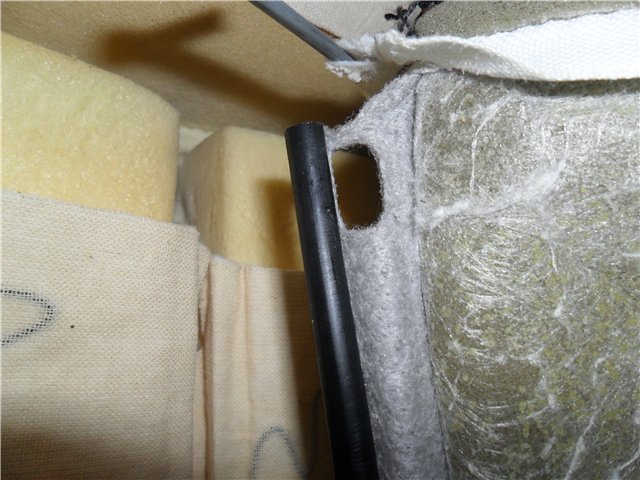

    Для отделения продолных стержней надо подать их вперед или назад и вывести из зацепления.

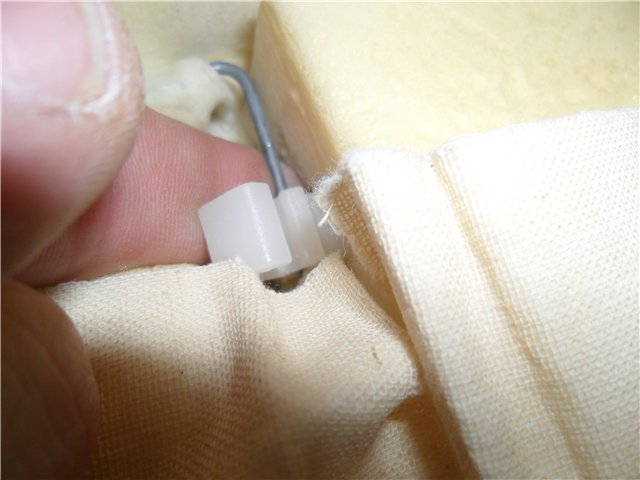

    Для отделения поперечного крепления надо приподнять скобу и вращать пластмассовую планку (она представляет собой овал) в сторону утоньшения, извлечь ее из скобы!

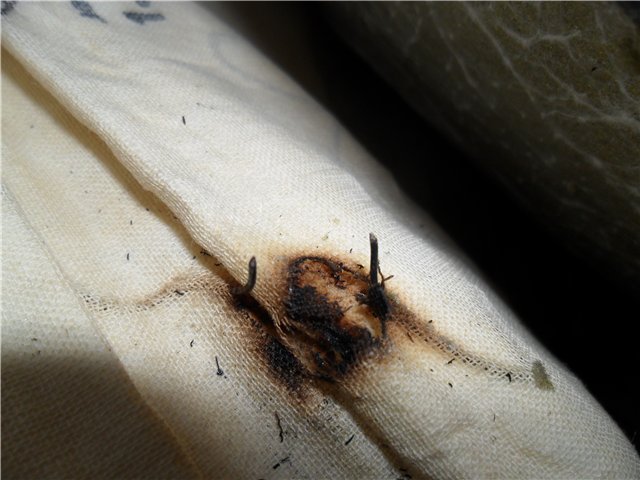

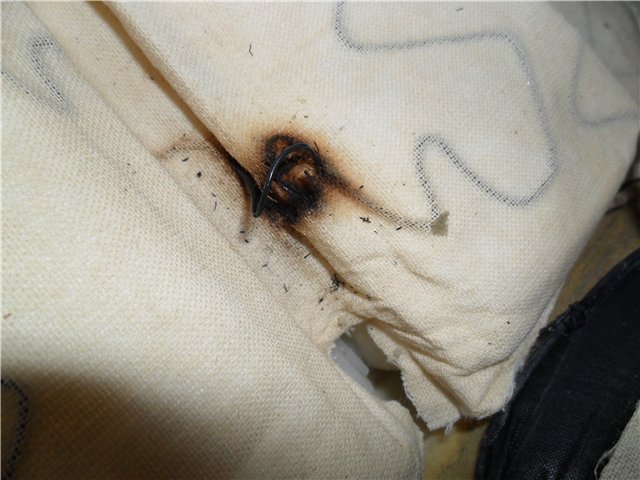

    Все доспут к нагревательному элементу свободен. Определить мето обрыва легко, он прогорает и прожигает
    тканевую оболочку.

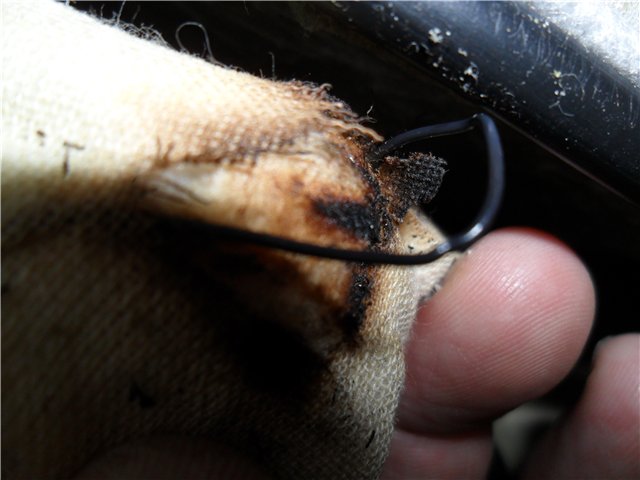

    Извлекаем провод из оболочки


    Обрезаем прогоревший участок

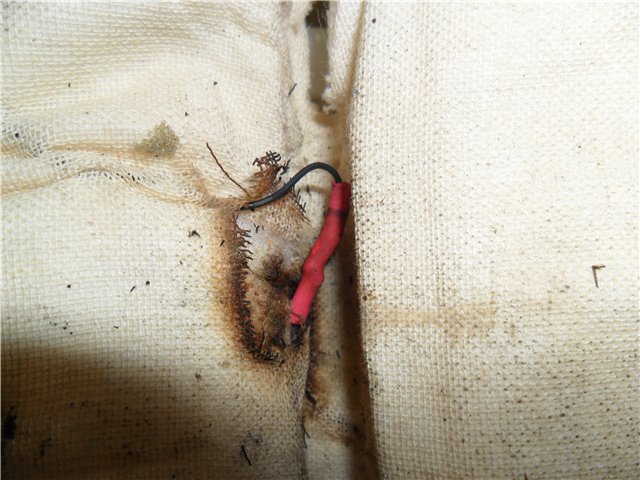

    Зачищаем, облуживаем, спаеваем. В качестве изоляции использовал термоусадочную трубку, в отличии от изоленты, она не боится нагрева. Вот так это выглядит


    Проверяем тестером на короткое замыкание.
    Все, ремонт закончен, можно все собирать, ставить, подключать и радоваться теплому сиденью, зима не за горами ))).
    Последний раз редактировалось garik1610; 29.10.2010 в 08:51.
    Passat B5+, американец, AWM, кондей, круиз, тип-троник
    Passat B6 сарай,BMP,круиз,кондей,МКПП,

  2. #2
    Pointer
    Регистрация
    06.04.2008
    Адрес
    Россия, Москва, ВАО
    Возраст
    53
    Сообщений
    2
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Спасибо !!! Буду лечить.

  3. #3
    Polo
    Регистрация
    10.08.2008
    Адрес
    Россия, Подольск
    Возраст
    38
    Сообщений
    476
    Спасибо +
    Получено: 4
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    garik1610, эх, где ты был раньше с таким подробным отчетом! Я уже отремонтировался. Добавлю, нить обогрева может быть цела и прозваниваться, а подогрева не будет. Проверяйте провода к терморезистору. У меня на вид они были целы, что и обмануло меня в первый раз. Во второй раз я их прозвонил, оба были внутри разорваны. Всем теплой пятой точки!

  4. #4
    Pointer
    Регистрация
    23.09.2010
    Адрес
    Старый Оскол B5+ 2001 AWM 170T
    Сообщений
    53
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    вопросик имееться . а вот если вообще его не было интересно проводка там подведена. какие там разьемчики посмотреть и еще предусмотрен подогрев спинки сиденья. и как тяжело вновь установить

  5. #5
    Всем Перцам - Перец Клуба! Аватар для Vital 86
    Регистрация
    02.08.2007
    Адрес
    Россия, Сургут
    Возраст
    45
    Сообщений
    16,353
    Спасибо +
    Получено: 1,968
    Отправлено: 3,769

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от gitarist60 Посмотреть сообщение
    . а вот если вообще его не было интересно проводка там подведена.
    врядли
    "Если вам показалось, что я выразился достаточно ясно, вы неверно меня поняли" А.Гринспен

  6. #6
    Lupo
    Регистрация
    03.07.2010
    Адрес
    Казахстан Караганда
    Сообщений
    101
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от oboz Посмотреть сообщение
    garik1610, эх, где ты был раньше с таким подробным отчетом! Я уже отремонтировался. Добавлю, нить обогрева может быть цела и прозваниваться, а подогрева не будет. Проверяйте провода к терморезистору. У меня на вид они были целы, что и обмануло меня в первый раз. Во второй раз я их прозвонил, оба были внутри разорваны. Всем теплой пятой точки!
    Уже тоже отремонтировал. Есть пару фоток. У комбинорованного салона(кожа-алькантара помоему) нагревательный элимент немного подругому вмонтирован. У меня контакт от термодатчика оторвался.

    --- Добавлено чуть позже ---

    фотки добавил в альбом. Качество правда не очень, телефоном фотал

  7. #7
    Редиска зеленая Аватар для Kimi
    Регистрация
    24.09.2009
    Адрес
    Petrozavodsk, Karelia, всё ещё Russian Federation ;)
    Возраст
    42
    Сообщений
    23,333
    Спасибо +
    Получено: 503
    Отправлено: 485

    0 Вы не можете благодарить!

    По умолчанию

    ссылка на этот топик теперь в БЗ ...

    --- Добавлено чуть позже ---

    garik1610, если не сложно вставь картинки без увеличения, что бы не переходить на радикал ...

  8. #8
    Pointer
    Регистрация
    05.04.2010
    Возраст
    29
    Сообщений
    91
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    а если прогорело,где тонкой нитью идет и черт ногу сломит что куда должно идти? как лучше отремонтировать?
    + у меня, похоже, не совсем такой подогрев.....
    У меня он не цельный, а из 3х частей, соответственно попа, и две по богам, и к ним соответственно свои провода подходят. В попогрейке нить идет не так, как у вас на фото, а много-много тонко очень...
    может продается отдельно подогрев, который можно так вставить? или универсальный, который можно приколхозить к проводам штатным?)
    Последний раз редактировалось SKA_zo4nik; 25.10.2010 в 22:18.

  9. #9
    Lupo
    Регистрация
    06.07.2009
    Адрес
    Россия, Кашира
    Возраст
    33
    Сообщений
    220
    Спасибо +
    Получено: 9
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от KImi Посмотреть сообщение
    ссылка на этот топик теперь в БЗ ...

    --- Добавлено чуть позже ---

    garik1610, если не сложно вставь картинки без увеличения, что бы не переходить на радикал ...
    К сожалению фото перезалить не получится,оригиналы уже с компа удалил

    --- Добавлено чуть позже ---

    Цитата Сообщение от SKA_zo4nik Посмотреть сообщение
    а если прогорело,где тонкой нитью идет и черт ногу сломит что куда должно идти? как лучше отремонтировать?
    + у меня, похоже, не совсем такой подогрев.....
    У меня он не цельный, а из 3х частей, соответственно попа, и две по богам, и к ним соответственно свои провода подходят. В попогрейке нить идет не так, как у вас на фото, а много-много тонко очень...
    может продается отдельно подогрев, который можно так вставить? или универсальный, который можно приколхозить к проводам штатным?)
    1J0963555B вот номер штатного нового подогрева,но цена кусается,поэтому проще восстанавливать свой, сделай хорошую фотку своей нити,постараюсь помочь

    --- Добавлено чуть позже ---

    Цитата Сообщение от gitarist60 Посмотреть сообщение
    вопросик имееться . а вот если вообще его не было интересно проводка там подведена. какие там разьемчики посмотреть и еще предусмотрен подогрев спинки сиденья. и как тяжело вновь установить
    штатно подогрев спинки предусмотрен! при огромном желании можно сделать все! вопрос в деньгах
    Passat B5+, американец, AWM, кондей, круиз, тип-троник
    Passat B6 сарай,BMP,круиз,кондей,МКПП,

  10. #10
    Lupo
    Регистрация
    03.07.2010
    Адрес
    Казахстан Караганда
    Сообщений
    101
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SKA_zo4nik Посмотреть сообщение
    а если прогорело,где тонкой нитью идет и черт ногу сломит что куда должно идти? как лучше отремонтировать?
    + у меня, похоже, не совсем такой подогрев.....
    У меня он не цельный, а из 3х частей, соответственно попа, и две по богам, и к ним соответственно свои провода подходят. В попогрейке нить идет не так, как у вас на фото, а много-много тонко очень...
    может продается отдельно подогрев, который можно так вставить? или универсальный, который можно приколхозить к проводам штатным?)
    прозвони сопротивление. у меня тоже из 3-х частей состоит, зря паралон порезал чтоб увидеть эту тонкую нить . в итоге померил сопротивление и оказалось датчик не в контакте с проводкой. На сиденье, тот что в середине качественно сделан, мало вероятно что перегорит.
    Последний раз редактировалось Kulikov; 26.10.2010 в 17:26.

  11. #11
    Pointer
    Регистрация
    13.03.2010
    Сообщений
    11
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    у меня салон алькантара+кожа какие есть отличия от данного фотоотчета?

  12. #12
    Lupo
    Регистрация
    06.07.2009
    Адрес
    Россия, Кашира
    Возраст
    33
    Сообщений
    220
    Спасибо +
    Получено: 9
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от arm04 Посмотреть сообщение
    у меня салон алькантара+кожа какие есть отличия от данного фотоотчета?
    По-моему отличия только в нагревательном элементе
    Passat B5+, американец, AWM, кондей, круиз, тип-троник
    Passat B6 сарай,BMP,круиз,кондей,МКПП,

  13. #13
    Phaeton Аватар для Student
    Регистрация
    04.11.2009
    Адрес
    Россия, Сергиев Посад
    Возраст
    32
    Сообщений
    3,511
    Записей в дневнике
    4
    Спасибо +
    Получено: 42
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    garik1610, а ты сам через радикал посохраняй и посиди ради БЗ постарайся сделай отчет. После увеличения обещаю плюс в репу.
    Нет невыполнимой работы для человека, который не обязан делать ее сам. VW Passat B5+ Variant 2002 AZM 2.0

  14. #14
    Lupo
    Регистрация
    06.07.2009
    Адрес
    Россия, Кашира
    Возраст
    33
    Сообщений
    220
    Спасибо +
    Получено: 9
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Student Посмотреть сообщение
    garik1610, а ты сам через радикал посохраняй и посиди ради БЗ постарайся сделай отчет. После увеличения обещаю плюс в репу.
    куда выкладывать?
    Passat B5+, американец, AWM, кондей, круиз, тип-троник
    Passat B6 сарай,BMP,круиз,кондей,МКПП,

  15. #15
    Pointer
    Регистрация
    28.10.2010
    Адрес
    Саратов
    Возраст
    38
    Сообщений
    2
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    у меня Passat B5, 97 г., 1,8 ADR, механика
    салон велюровый. когда купил машину салон был новый переобшитый красивой тканью. при переобшивке видимо повредили нити в сиденьях. есть ли смылсл разбирать сиденья???

  16. #16
    Phaeton Аватар для Student
    Регистрация
    04.11.2009
    Адрес
    Россия, Сергиев Посад
    Возраст
    32
    Сообщений
    3,511
    Записей в дневнике
    4
    Спасибо +
    Получено: 42
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    garik1610, ты вот фотки же выложил на радикал и таким же макаром сцарапай их оттуда и заново отчет сделай только ссылки бери не миниатюры и увеличение по клику, а "картинка в тексте"
    Нет невыполнимой работы для человека, который не обязан делать ее сам. VW Passat B5+ Variant 2002 AZM 2.0

  17. #17
    Lupo
    Регистрация
    06.07.2009
    Адрес
    Россия, Кашира
    Возраст
    33
    Сообщений
    220
    Спасибо +
    Получено: 9
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Student Посмотреть сообщение
    garik1610, ты вот фотки же выложил на радикал и таким же макаром сцарапай их оттуда и заново отчет сделай только ссылки бери не миниатюры и увеличение по клику, а "картинка в тексте"
    хорошо,сделаю
    Passat B5+, американец, AWM, кондей, круиз, тип-троник
    Passat B6 сарай,BMP,круиз,кондей,МКПП,

  18. #18
    Phaeton Аватар для Student
    Регистрация
    04.11.2009
    Адрес
    Россия, Сергиев Посад
    Возраст
    32
    Сообщений
    3,511
    Записей в дневнике
    4
    Спасибо +
    Получено: 42
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    отчет заново в смысле не новую тему создавать, а эту отредактируй - замени ссылки в тексте.
    Нет невыполнимой работы для человека, который не обязан делать ее сам. VW Passat B5+ Variant 2002 AZM 2.0

  19. #19
    Lupo
    Регистрация
    06.07.2009
    Адрес
    Россия, Кашира
    Возраст
    33
    Сообщений
    220
    Спасибо +
    Получено: 9
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Student Посмотреть сообщение
    garik1610, ты вот фотки же выложил на радикал и таким же макаром сцарапай их оттуда и заново отчет сделай только ссылки бери не миниатюры и увеличение по клику, а "картинка в тексте"
    Сделал!!!

    --- Добавлено чуть позже ---

    Цитата Сообщение от gitarist60 Посмотреть сообщение
    вопросик имееться . а вот если вообще его не было интересно проводка там подведена. какие там разьемчики посмотреть и еще предусмотрен подогрев спинки сиденья. и как тяжело вновь установить

    вот номер полного комплекта дооснащения подогревом
    Passat B5+, американец, AWM, кондей, круиз, тип-троник
    Passat B6 сарай,BMP,круиз,кондей,МКПП,

  20. #20
    Phaeton Аватар для Student
    Регистрация
    04.11.2009
    Адрес
    Россия, Сергиев Посад
    Возраст
    32
    Сообщений
    3,511
    Записей в дневнике
    4
    Спасибо +
    Получено: 42
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Вот теперь зачет! Лови обещанную репу!
    Нет невыполнимой работы для человека, который не обязан делать ее сам. VW Passat B5+ Variant 2002 AZM 2.0
