Спустя три с небольшим месяца!!!!

[Arman]

Номер фишек.

они в гараже. посмотрю в понедельник.

Еще раз от чего сиденья? Год, модель?

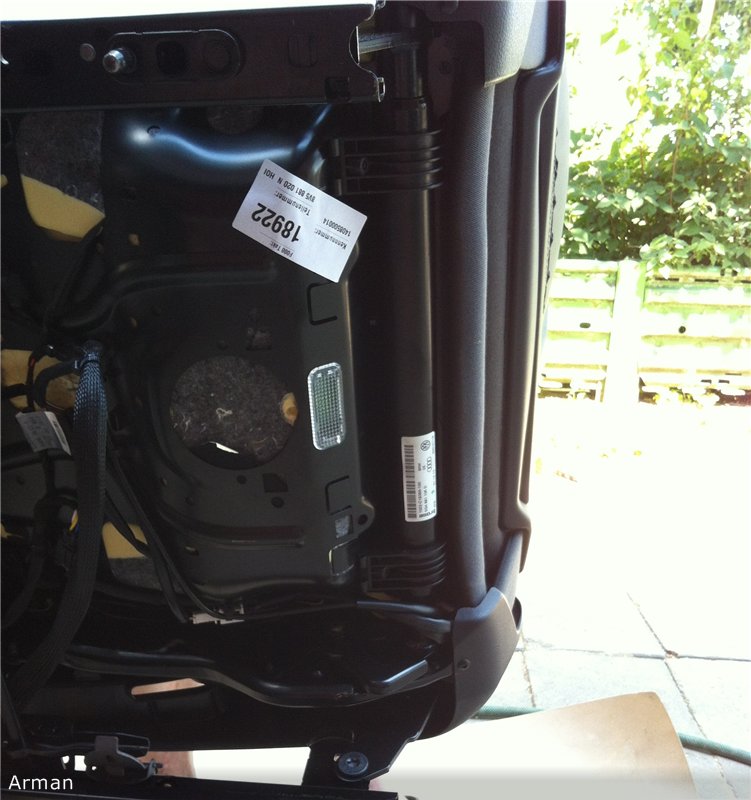

Audi S3 2014г.в.

Фишки стандартные

да стандартные, я знаю.

красный электрооборудование, зеленый подогрев, желтый подушка

все верно, только с пассатам не подходят. я свои фишки тоже сфоткаю и тут выложу.

Не понятно... На маленькой черной сколько проводов?? Два?

один, я так понимаю он для подсветки диодной лампы в пространстве ног для заднего пассажира.
он меня меньше всего волнует! )))) подушку мне и обогрев, а то зима не за горами....

[Donis]

Номер фишек.

Так-с Подогрев от сиденья зеленая 4F0937731 ответная 4F0937741
Электрика от сиденья 4F0937733B ответная 4F0937743B
на подушку пока не нашел

все верно, только с пассатам не подходят. я свои фишки тоже сфоткаю и тут выложу.

это не к чему. Скажи ты хочешь менять фишки на сидении или на машине? и еще нюанс, если собирешься заказывать новые они будут скорее всего просто черные.. по сему я бы на разборе лучше их купил

[Arman]

Donis, глянь личку

[Donis]

на подушку пока не нашел

4G0972783 вот

Вот под черную пяти штекерную фишку 8R0973705

Еще надо померить сопротивление датчика нагрева сиденья на новых это 1 и 2 пин зеленого разъема.
На том же разъеме 3 пин (коричневый с белой полосой) "-", 4 пин (черный с лиловой) "+"

По электрике 10 пиновый красный 4 пин (красный ) "+" , 5 пин (коричневый) "-" под это все предохранитель 10А

пока так... черная фишка это управление подушками и выключатель замка ремня безопастности надо еще разбираться

[Donis]

Продолжаем
Тебе нужны фишки по 2 шт.
1. 4F0937741 - под подогрев
2. 4F0937743B - под электрику
3. 4G0972783 - под подушку

И пины под электрику для разъема 4F0937743B
1. 000979020E - 0.5 мм.кв на 1.5
2. 00979134Е - 1 мм.кв. на 2.8
по одному комплекту (в каждом комплекте по пять проводов обжатых с обеих сторон)

Далее:
1. При снятой клемме с АКБ померить сопротивление подушки в спинке сидения (должно быть около 3 Ом) - померить на тех и других...забыл пины 1 и 2
2. На зеленых фишках сиденья (пины 1 и 2) на обоих сиденьях идентично померить сопротивление термодатчика... на пассате должно быть порядка 10 кОМ

Подключение электрики:
с клеммы n75 (под болт обычная кольцевая клемма) - через пред 10А проводом 1мм2 тянем к блоку предохранителей - с преда тянем к сиденью к пину 4 разъема 4F0937743B. К этому же разъему от болта земли (кольцевая клемма в левой передней стойке) тянем 1мм2 к пину 5, и проводом 0.5 к пину 3. от 18 пина 23 контактного разъема БК 0.5 мм2 тянем у тому же разъему к пину 2.

Подогрев
если сопротивления термодатчиков будут эдентичны, но на до только перепиновать разъемы... тоже по подушкам, чуть позже

[Arman]

как много всего.
заказываю.
)))))
ух напьюсь когда все заработает... ))))

[Mario]

Вот ты извращенец))
Думал, что я один такой "трудный"
Арман, мне руль перетянуть надо) Хорошо и недорого))

[А л е к с а н д р]

Ну как, заработал обогрев? Пора бы))

[Arman]

Ну как, заработал обогрев? Пора бы))

какие люди!!!!
заблудился? как ты?

нет еще в процессе!!!
время ни как нету... (((((

--- Добавлено чуть позже ---

Вот ты извращенец))
Думал, что я один такой "трудный"
Арман, мне руль перетянуть надо) Хорошо и недорого))

звони договоримся!!!!

[w00doo]

Arman, привет!. Как там адаптеры рекаровские поживают?

[Arman]

Arman, привет!. Как там адаптеры рекаровские поживают?

пока еще ужасно..... ((((

[А л е к с а н д р]

какие люди!!!!
заблудился? как ты?

Привет-привет!
Отчего же заблудился?) Отнюдь))
Да так в двух словах и не рассказать) Столько всего произошло...
Сам-то как поживаешь? Как сейчас выглядит твоя ласточка? Давненько не виделись))

[Arman]

Всем привет!!!!
Давно тута не был.
И вот свершилось, в выходные еду ставить выхлоп и заодно на две стороны его сделаю.
Уже договорился.

--- Добавлено чуть позже ---

Блин, забыл еще фотки спойлера выложить как он на машине.
Тоже в выходные сделаю. )))

[w00doo]

Arman, ну а с салоном то что?

[Demon_37rus]

в выходные еду ставить выхлоп и заодно на две стороны его сделаю.

где делать будешь?

[Arman]

Arman, ну а с салоном то что?

пока ни как, езжу без сидушки.... (((( в процессе.......

где делать будешь?

в Истре у знакомого!

[Arman]

выхлоп готов!!!!
завтра фоты вылажу которые на скорую руку сделал! )))

[Demon_37rus]

выхлоп готов!!!!
завтра фоты вылажу которые на скорую руку сделал! )))

и расскажешь что по затратам вышло, добро?

[Arman]

и расскажешь что по затратам вышло, добро?

все вместе 30000р и 8 часов работы! )

фотки позже.

[w00doo]

фотки позже.

так, не отмазывайся
фоты давай!
