  1. #21
    Polo Аватар для Satoorn
    Регистрация
    26.10.2008
    Адрес
    Россия, Челябинск
    Возраст
    42
    Сообщений
    459
    Записей в дневнике
    3
    Спасибо +
    Получено: 3
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Смена номера контроллера (на европейке) не помогла, кодировка меняется как хош.
    Поправка. Залил тупо прошивку с американца без изменений, теперь кодировку поменять нельзя.
    Осталось найти где блокировка. ) И в тесте исполнителей не тестируется лампа уровня масла.
    Последний раз редактировалось Satoorn; 04.10.2010 в 14:44.
    VW Passat B5+ 03г. AWT G 1.8T AT - был,
    VW Tiguan 10г. CBAB 2TDI AT кожа, +2 пакета - есть

  2. #22
    Passat Аватар для rubin
    Регистрация
    29.12.2008
    Адрес
    Россия, Белгород
    Возраст
    37
    Сообщений
    1,335
    Спасибо +
    Получено: 9
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Satoorn Посмотреть сообщение
    Поведай народу, как же ты это сделал?
    Ваг-Комом в 17 адресе делал тест исполнителей, эта лампа не тестируется, отсюда вывод что ее нет.
    B5+ AWM "02 АКПП -продан
    теперь: turbo-Golf 6

  3. #23
    Polo Аватар для Satoorn
    Регистрация
    26.10.2008
    Адрес
    Россия, Челябинск
    Возраст
    42
    Сообщений
    459
    Записей в дневнике
    3
    Спасибо +
    Получено: 3
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от rubin Посмотреть сообщение
    Ваг-Комом в 17 адресе делал тест исполнителей, эта лампа не тестируется, отсюда вывод что ее нет.
    Могу с тобой поспорить, что она есть. )))

    --- Добавлено чуть позже ---

    Могу сказать точно, что жёлтая маслёнка включается (выключается), также как и смена кодировки в диапазоне: от 0х160 до 0х220. Сузили поиск. )

    --- Добавлено чуть позже ---

    Вообщем разблокировка смены кодировки и естественно включение жёлтой лейки, находиться по адресу: 0х210 смещение D, было - "0C" поставил "2B" и всё заработало. На своей приборке (на машине) сейчас не могу проверить, т.к. не взял ноут с собой на работу.

    Вывод:
    Думаю понимать надо так:
    старший бит - изменение кодировки от 0 до 3, младший бит - блокировка изменений( C - заблокированна, B - разблокирована).
    0x21D - 0x0C кодировка может быть или 05105 или 05135 (не будет работать датчик уровня и температуры масла)
    0x21D - 0x2B кодировка может быть любая от 05105 до 05135(по выбору)

    ххх?х
    0 - фиксированный сервисный интервал без датчика уровня(QG0)
    1 - изменяемый сервисный интервал с датчиком уровня(QG1)
    2 - фиксированный сервисный интервал с датчиком уровня(QG2)
    3 - нет сервисного интервала (США\Канада)

    Позже на своей проверю.
    autopilot, прокомментируй пж.

    поправлено.
    Последний раз редактировалось Satoorn; 20.01.2011 в 10:13.
    VW Passat B5+ 03г. AWT G 1.8T AT - был,
    VW Tiguan 10г. CBAB 2TDI AT кожа, +2 пакета - есть

  4. #24
    Touareg
    Регистрация
    06.03.2007
    Адрес
    Россия, Москва, СЗАО
    Возраст
    43
    Сообщений
    2,076
    Записей в дневнике
    1
    Спасибо +
    Получено: 131
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Satoorn,
    Для приборок с номером заканчивающимся на 7 работает так же, только изменять байт нужно по адресу 0x1EB.

  5. #25
    Polo Аватар для Satoorn
    Регистрация
    26.10.2008
    Адрес
    Россия, Челябинск
    Возраст
    42
    Сообщений
    459
    Записей в дневнике
    3
    Спасибо +
    Получено: 3
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Факир был пьян, фокус не удался. (пока не удался)
    Залил в свою приборку подправленный дамп и радостный изменил кодировку, кодировка изменилась на 05115.
    Далее попробовал сделать тест исполнителей и... жёлтая маслёнка не загорелась, хотя в тесте вагком её опрашивает. (((

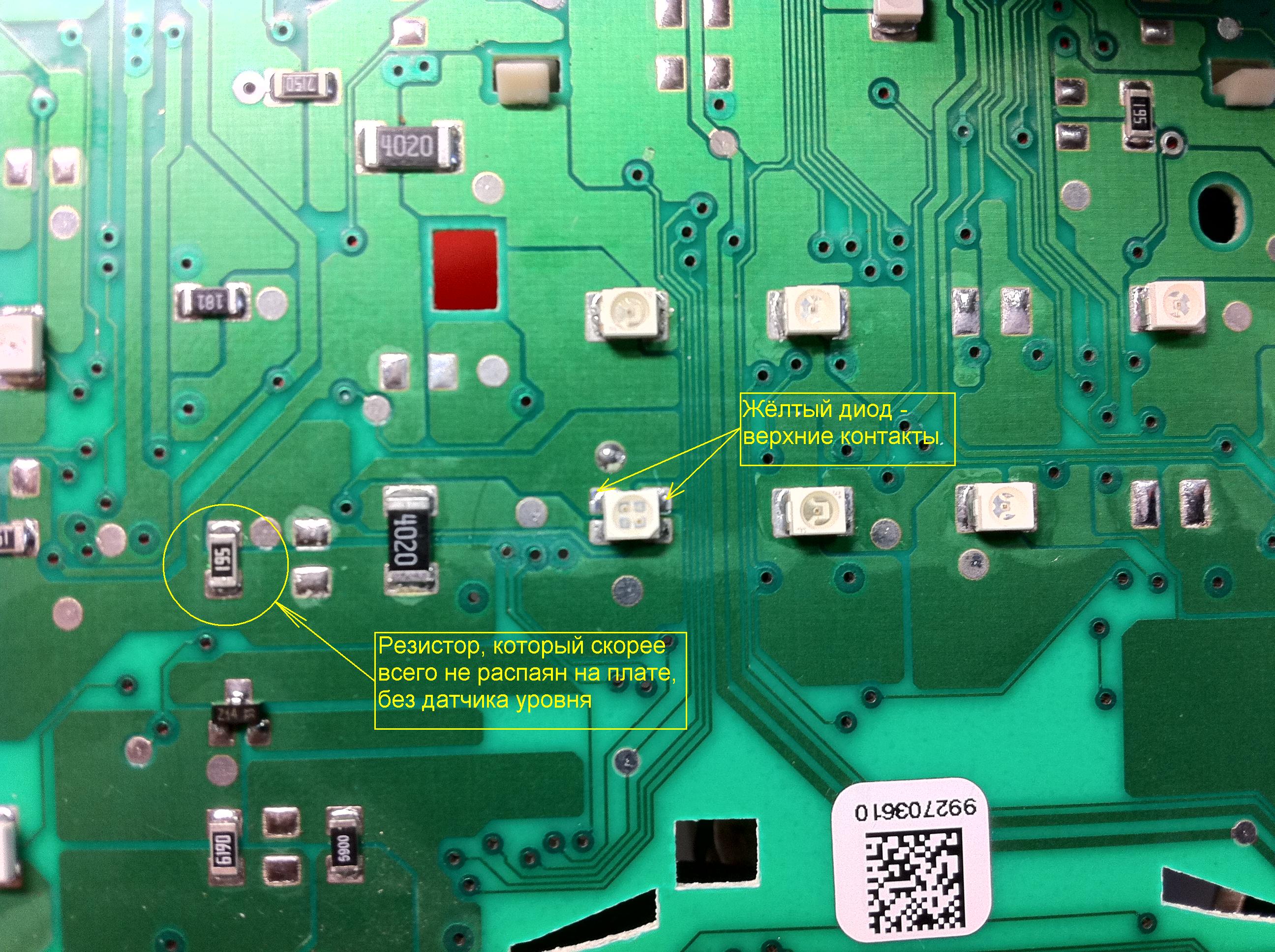

    Пришёл к выводу что на плате не стоит ограничевающее сопротивление (видимо не распаяно), по этому сигнал на процессор MICRONAS не приходит. От сюда и вся свистопляска. Думаю, идти ли до конца сейчас? ))) Или прикупить пока белых светодиодов. )




    1 ошибка найдена:
    00562 - Датчик температуры и уровня масла-G266
    27-00 - недостоверный сигнал

    --- Добавлено чуть позже ---

    Плюс завозка в том, что на моей приборке (на машине) НЕ горит жёлтая маслёнка, делаю вывод не распаяно сопротивление на сам жёлтый диод.
    VW Passat B5+ 03г. AWT G 1.8T AT - был,
    VW Tiguan 10г. CBAB 2TDI AT кожа, +2 пакета - есть

  6. #26
    Touareg
    Регистрация
    06.03.2007
    Адрес
    Россия, Москва, СЗАО
    Возраст
    43
    Сообщений
    2,076
    Записей в дневнике
    1
    Спасибо +
    Получено: 131
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Satoorn Посмотреть сообщение
    Думаю, идти ли до конца сейчас?
    Ты же практически все нашел. Конечно надо доделать.

    Цитата Сообщение от Satoorn Посмотреть сообщение
    Или прикупить пока белых светодиодов.
    Одно другому не мешает.

  7. #27
    Polo Аватар для Satoorn
    Регистрация
    26.10.2008
    Адрес
    Россия, Челябинск
    Возраст
    42
    Сообщений
    459
    Записей в дневнике
    3
    Спасибо +
    Получено: 3
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Что бы тема не загнулась, пока ищу диоды (хотя скорее всего уже нашёл) рубрика э-э-э-э-э-эксперименты (С)


    Вопрос попутно, в климат контроле сколько светодиодов на дисплей?
    VW Passat B5+ 03г. AWT G 1.8T AT - был,
    VW Tiguan 10г. CBAB 2TDI AT кожа, +2 пакета - есть

  8. #28
    Touareg
    Регистрация
    06.03.2007
    Адрес
    Россия, Москва, СЗАО
    Возраст
    43
    Сообщений
    2,076
    Записей в дневнике
    1
    Спасибо +
    Получено: 131
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Satoorn Посмотреть сообщение
    в климат контроле сколько светодиодов на дисплей?
    http://www.passatplus.de/umbauten/be...onic/index.htm

  9. #29
    Polo Аватар для Satoorn
    Регистрация
    26.10.2008
    Адрес
    Россия, Челябинск
    Возраст
    42
    Сообщений
    459
    Записей в дневнике
    3
    Спасибо +
    Получено: 3
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    15 светодиодов, блин, я думал шт 6, что бы с другой приборки красные перепаять.
    VW Passat B5+ 03г. AWT G 1.8T AT - был,
    VW Tiguan 10г. CBAB 2TDI AT кожа, +2 пакета - есть

  10. #30
    Polo Аватар для Satoorn
    Регистрация
    26.10.2008
    Адрес
    Россия, Челябинск
    Возраст
    42
    Сообщений
    459
    Записей в дневнике
    3
    Спасибо +
    Получено: 3
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Продолжаем эпопею.

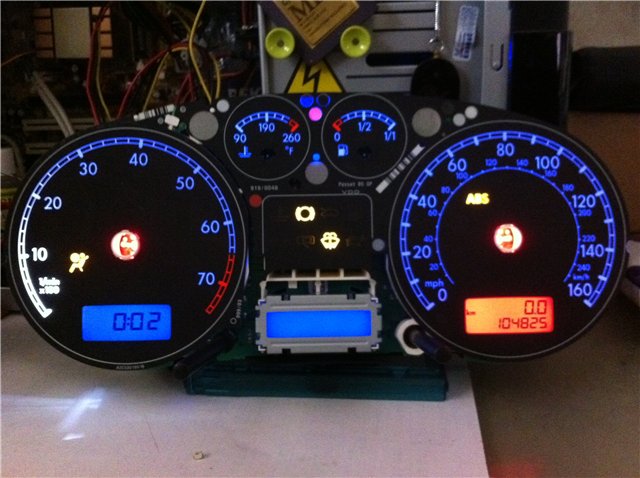

    Пришли красные светодиоды. Разобрал свою приборку (929) и... разводка оказалась другая. Но как и предпологал резистора на жёлтый светодиод не было, припаял. А вот с 18 контакта на микросхему всё приходит, т.е. резистор стоит. Перепаял диоды и инвертировал подсветку одометра и часов. Белые не до конца перепаял, пока показывать не буду. Вставил приборку обратно. Блин выходит всё та же ошибка по датчику уровня масла. Вообщем надо ковырять прошивку на предмет корректно обнаружения датчика. Сейчас вся надежда на autopilot`а. Хелп.
    Как получилась пересветка, видно на фото.
    VW Passat B5+ 03г. AWT G 1.8T AT - был,
    VW Tiguan 10г. CBAB 2TDI AT кожа, +2 пакета - есть

  11. #31
    Polo Аватар для Satoorn
    Регистрация
    26.10.2008
    Адрес
    Россия, Челябинск
    Возраст
    42
    Сообщений
    459
    Записей в дневнике
    3
    Спасибо +
    Получено: 3
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    autopilot, можешь скинуть прошивку от 829 (с половинчатым дисплеем, естественно от европейца раз 8 )),если конечно есть в наличии. Попробую покопаться.
    VW Passat B5+ 03г. AWT G 1.8T AT - был,
    VW Tiguan 10г. CBAB 2TDI AT кожа, +2 пакета - есть

  12. #32
    Polo Аватар для Satoorn
    Регистрация
    26.10.2008
    Адрес
    Россия, Челябинск
    Возраст
    42
    Сообщений
    459
    Записей в дневнике
    3
    Спасибо +
    Получено: 3
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию


    Мысли в слух.
    Что бы не потерять. )
    Думаю надо сменить на такие же значения как в европейских прошивках: 210x[C,D,F]
    Возможно всё, что рядом с этими значениями, влияет на датчик масла.
    VW Passat B5+ 03г. AWT G 1.8T AT - был,
    VW Tiguan 10г. CBAB 2TDI AT кожа, +2 пакета - есть

  13. #33
    Touareg
    Регистрация
    06.03.2007
    Адрес
    Россия, Москва, СЗАО
    Возраст
    43
    Сообщений
    2,076
    Записей в дневнике
    1
    Спасибо +
    Получено: 131
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Satoorn, возьми любую европейскую прошивку 829 из тех, что я тебе кинул. Поменяй в ней область ИММО, ключей и спидометра на свои данные и влей в приборку. Самый простой путь. Получишь чисто европейский дамп со всеми опциями.

    З.Ы. 0x21F скорее всего к датчику отношения не имеет, подсветка в этом байте регулируется. Хотя старшие биты (7 и 8) я не знаю за что отвечают.

  14. #34
    Polo Аватар для Satoorn
    Регистрация
    26.10.2008
    Адрес
    Россия, Челябинск
    Возраст
    42
    Сообщений
    459
    Записей в дневнике
    3
    Спасибо +
    Получено: 3
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Да но нужно что бы был минимум: европеец, бензиновый и на автомате.
    Последний раз редактировалось Satoorn; 20.01.2011 в 08:37.
    VW Passat B5+ 03г. AWT G 1.8T AT - был,
    VW Tiguan 10г. CBAB 2TDI AT кожа, +2 пакета - есть

  15. #35
    Polo Аватар для Satoorn
    Регистрация
    26.10.2008
    Адрес
    Россия, Челябинск
    Возраст
    42
    Сообщений
    459
    Записей в дневнике
    3
    Спасибо +
    Получено: 3
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Залил дамп из архива, что ты мне дал. Датчик заработал,ошибку приборка по датчику уровне не выдала, но появилась одна ошибка по блоку тормозов. Видимо комплектация немного не та. При включении загорался значок ASR.

    -------------------------------------------------------------------------------
    Адрес 17: Комбинация приборов
    Контроллер: 3B0 920 829 A
    Компонент: KOMBI+WEGFAHRSP VDO V04
    Кодировка: 05115
    Мастерск. #: WSC 49875

    1 ошибка найдена:
    01316 - Блок управления тормозов
    49-00 - нет связи

    -------------------------------------------------------------------------------
    Адрес 19: CAN Интерфейс шины данных
    Контроллер: 6N0 909 901
    Компонент: Gateway K<->CAN 0001
    Кодировка: 00006
    Мастерск. #: WSC 05311

    3 Найденные ошибки:
    01316 - Блок управления тормозов
    49-00 - нет связи
    00778 - Датчик угла поворота рулевого колеса-G85
    49-00 - нет связи
    01320 - Блок управления Climatronic-J255
    49-10 - нет связи - Периодически

    -------------------------------------------------------------------------------

    Заливал родную прошивку с 809 приборки. Всё хорошо, но не работает центральный дисплей. Как его включить?

    Блин ну не понос, так золотуха.

    Выводы:
    ps. поправка
    1. Родная прошивка с европейской 809 - ошибка
    2. Родная прошивка с американской 929 - ошибка
    3. Прошивка от европейца 829А - ошибка

    Адрес 17: Комбинация приборов
    Контроллер: 3B0 920 929 B
    Компонент: KOMBI+WEGFAHRSP VDO V04
    Кодировка: 05115
    Мастерск. #: WSC 00000


    1 ошибка найдена:
    00562 - Датчик температуры и уровня масла-G266
    27-10 - недостоверный сигнал - Периодически

    Что то я начинаю думать, может датчик у мня навернулся. )))

    В понедельник буду менять турбину, поставлю родную приборку.

    Может кто скинет дамп с европейца, дисплей половинчатый 3B0920829, бензин, без ASR и ESP но с EDS.
    Последний раз редактировалось Satoorn; 21.01.2011 в 13:07.
    VW Passat B5+ 03г. AWT G 1.8T AT - был,
    VW Tiguan 10г. CBAB 2TDI AT кожа, +2 пакета - есть

  16. #36
    Touareg
    Регистрация
    06.03.2007
    Адрес
    Россия, Москва, СЗАО
    Возраст
    43
    Сообщений
    2,076
    Записей в дневнике
    1
    Спасибо +
    Получено: 131
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Satoorn Посмотреть сообщение
    без ASR и ESP
    Если у тебя нет ESP, то кодировка шлюза неправильная.
    Для машин без ESP кодировка 00004, а не 00006 !!! Неважно что написано в VAG-COM.
    И соответственно все ошибки по ABS пропадут, как только поставишь верную кодировку.

    Цитата Сообщение от Satoorn Посмотреть сообщение
    1. Родная прошивка с европейской 809 - ошибка
    2. Родная прошивка с американской 929 - ошибка
    3. Прошивка от европейца 829А - ошибка
    Не понял. С любой прошивкой на датчик уровня масла ругается ?

  17. #37
    Polo Аватар для Satoorn
    Регистрация
    26.10.2008
    Адрес
    Россия, Челябинск
    Возраст
    42
    Сообщений
    459
    Записей в дневнике
    3
    Спасибо +
    Получено: 3
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от autopilot Посмотреть сообщение
    Если у тебя нет ESP, то кодировка шлюза неправильная.
    Для машин без ESP кодировка 00004, а не 00006 !!! Неважно что написано в VAG-COM.
    И соответственно все ошибки по ABS пропадут, как только поставишь верную кодировку.
    Шлюз? Шлюз.... Шлюз!!! Забыл поставить.

    Цитата Сообщение от autopilot Посмотреть сообщение
    Не понял. С любой прошивкой на датчик уровня масла ругается ?
    Вот именно. Ставлю дамп, ошибки сбрасываю, ошибок нет. Выключаю зажигание, включаю, подключаюсь вагкомом - ошибок нет. Проеду метров 50. Читаю - ошибка.
    VW Passat B5+ 03г. AWT G 1.8T AT - был,
    VW Tiguan 10г. CBAB 2TDI AT кожа, +2 пакета - есть

  18. #38
    Touareg
    Регистрация
    06.03.2007
    Адрес
    Россия, Москва, СЗАО
    Возраст
    43
    Сообщений
    2,076
    Записей в дневнике
    1
    Спасибо +
    Получено: 131
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Satoorn Посмотреть сообщение
    Вот именно. Ставлю дамп, ошибки сбрасываю, ошибок нет. Выключаю зажигание, включаю, подключаюсь вагкомом - ошибок нет. Проеду метров 50. Читаю - ошибка.
    Может в приборке проглядел резистор какой не распаянный ?

  19. #39
    Polo Аватар для Satoorn
    Регистрация
    26.10.2008
    Адрес
    Россия, Челябинск
    Возраст
    42
    Сообщений
    459
    Записей в дневнике
    3
    Спасибо +
    Получено: 3
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Да вроде всё должно ровно на плате. Возможно распайка американских и европейских приборок разная, но я сомневаюсь. Если бы что то было не так, то была бы другая ошибка, типа связи нет. Здесь же - недостоверный сигнал. Или стечение обстоятельств,во время замены приборки глюкнул датчик, либо сигналы не правильные идут, либо эти сигналы приборка не понимает, либо на американской приборке в принципе нельзя задействовать правильную работу датчика уровня масла. По идее, как только я разрешил менять кодировку, у меня сразу вылезла ошибка. Жёлтой маслёнки не было, но комп то говорил, ошибку датчика. Сейчас плюсом лампа моргает 2-3 раза.
    Пока вижу 2 способа проверки.
    1. Поставить родную приборку, если выйдет ошибка - проблема с датчиком, если нет - проблема в 929 приборке.
    2. Как то проверить сигналы с датчика ваг комом. Может где показывает конкретно уровень масла. Возможно в прошивке есть калибровочные данные этого датчика, как на датчик уровня топлива например. Как работает этот датчик, отслеживает постоянно уровень или есть какие то крайние границы, когда он срабатывает. Микрик капота может как то на это влиять?
    Если я его сниму, как его проверить?
    3. Забить уже на это и смотреть уровень щупом, мне очень бы не хотелось этого делать.
    Пока мысли закончились.
    VW Passat B5+ 03г. AWT G 1.8T AT - был,
    VW Tiguan 10г. CBAB 2TDI AT кожа, +2 пакета - есть

  20. #40
    Touareg
    Регистрация
    06.03.2007
    Адрес
    Россия, Москва, СЗАО
    Возраст
    43
    Сообщений
    2,076
    Записей в дневнике
    1
    Спасибо +
    Получено: 131
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Ты вроде собирался снимать приборки. Может посмотришь по элементам ?
    Сфоткал пару приборок. На фотках отметил элементы относящиеся к датчику уровня.

    3В0920806 - бензин, без БК
    18-я ножка зеленого разьема + сопротивление:


    Сопротивление перед входом в контроллер:


    Конденсатор на входе контроллера:




    3В0920847E - дизель, с большим БК
    18-я ножка зеленого разьема + сопротивление:


    Сопротивление перед входом в контроллер:


    Конденсатор на входе контроллера:


    По фоткам видно, что процессоры разные, но сигнал с датчика уровня приходит на одну и ту-же ногу.
    На 847-й есть дорожка от процессора к не распаянному элементу, фоткать не стал.

Страница 2 из 4 ПерваяПервая 1234 ПоследняяПоследняя

Похожие темы

  1. Ответов: 12
    Последнее сообщение: 01.03.2012, 00:01
  2. Загорается жёлтая маслёнка
    от ЯшоК в разделе Архив 2009г.
    Ответов: 20
    Последнее сообщение: 08.05.2009, 22:50
  3. Загорелась жёлтая маслёнка
    от Станиславчег в разделе Архив 2009г.
    Ответов: 5
    Последнее сообщение: 02.05.2009, 17:43
  4. Горит маслёнка
    от valeriy в разделе Архив 2009г.
    Ответов: 19
    Последнее сообщение: 25.02.2009, 10:16
  5. Загорается красная маслёнка!!!
    от Alex86rus в разделе Архив 2005г.
    Ответов: 8
    Последнее сообщение: 21.07.2005, 13:45

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
