Замена фланца охлаждения AEB

[oleghwang]

сегодня попвтался снять этого гада, фланца. не пойму ЗАЧЕМ в двигателе делать детали острыми по форме, что ч ними будет, если их закруглить, как и у всех, покормил тигренка, слегонца (руки жестко в царапинах.) В общем с грехом по полом вроде открутил все болты но фланец никак не отсоединяется от блока. Скажите к блоку он крептся одним болтом сверху, и одной шайбой снизу, находится под железной трубочкой? все? или так еще какие крепления? верхняя часть фланца отошла от блока, а низ, как на сварке? Также интересует, как снимается шланг с фланца?

[lifter]

oleghwang, к головке блока он крепится двумя болтами сверху и снизу. Шланг на печку снимается трудновато, но снимается.

[oleghwang]

Огромное спасибо, то есть снизу я открутил гайку (не БОЛТ), она держит только трубку не фланец?

[Ivan_G]

Огромное спасибо, то есть снизу я открутил гайку (не БОЛТ), она держит только трубку не фланец?

Фланец к блоку крепится двумя болтами, и к стальной трубе тоже двумя болтами. Наверно у тебя уже шпильку прежний хозяин поставил вместо болта.
Хочу предупредить, не берите фланец фирмы "мейле"! Привальная поверхность, та что к блоку не ровная! Поверхность шлифанул, сделав ровной, но то место куда ложится кольцо осталось кривым! Течёт потихоньку
Внимательно смотрите на фланцы фирмы МЕЙЛЕ!

[AUG]

" Внимательно смотрите на
фланцы фирмы МЕЙЛЕ!"

Туда же Топран.Тоже кривовато,хотя и не текло но непорядок.

Настоятельно рекомендую всем промазать периметр тройника тонким слоем герметика.Когда из под клапанной крышки или гнц вдруг засочится масло,оно неизбежно доберется до кольца и оно перестанет держать.Придется решать уже 2 проблемы.

Кстати,старая прокладка под комбиклапаном была типа паронита,но многоразовая,хотя и порвалась при снятии.Новая заказанная пришла стальная,но одноразовая.

[oleghwang]

не все родное, в общем нижний болт хитрый оказался, он крепит фланец, а потом у него еще идет продолжение на него и крепится трубка

[AUG]

не все родное, в общем нижний болт хитрый оказался, он крепит фланец, а потом у него еще идет продолжение на него и крепится трубка

Очевидный косяк немцев при проектировании.Туда просится такой-же болт-шпилька,как у нижнего крепления,но надо переваривать лапку крепления трубки.Хотя возможно вынужденное решение и трубку по другому на место не завести.

[oleghwang]

вообще критичнны ли внутренние перегородки, где стоит прокладка между гбс которая. На родном внутренние перегородки обломились, я поставил новуый фланец, фирма Beck/Arnley 147-0023 Coolant Outlet Flange (280906502688)? так, вот там трубка, на которую вставляется шланк отопителя, она была немного уже, хотел только проклладку поменять, и оставить старый фланец, потом решил поставить новый, и намотать изоленты на трубку. вроде ничего не протекает. Я вот если бы поставил старый фланец и новую прокладку, интересно течь была бы?

[Drakon_1964]

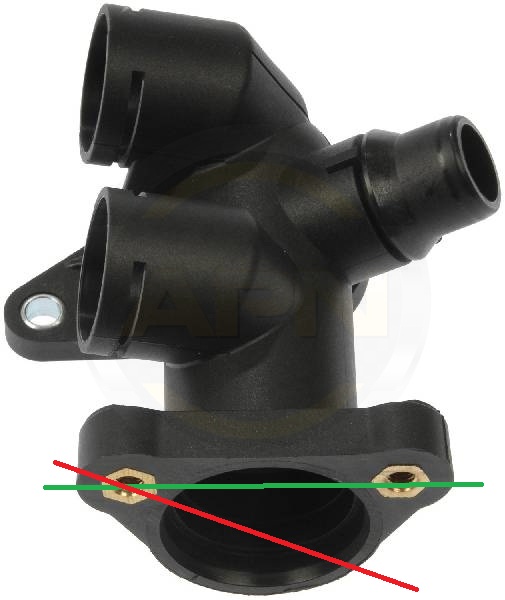

Привет всем. А кто-нибудь может объяснить, почему отверстия крепления тройника к трубе сделаны не симметрично (т.е. не по красной линии). Когда в прошлом году менял тройник, то такое соединение показалось мне подозрительным (при довольно сильном затягивании болтов - данное соединение всё равно немного прогибалось) и я промазал его по всей окружности герметиком (на всякий случай).

[oleghwang]

ДАк многие уже отписывались, сильно не нужно затягивать, есть большой риск поломки фланца, кроме всего прочего, как например прогибание, затягивай до момента первого усилия, больше не нужно, а может и просто фланец бракованный попался?

[Drakon_1964]

ДАк многие уже отписывались, сильно не нужно затягивать, есть большой риск поломки фланца, кроме всего прочего, как например прогибание, затягивай до момента первого усилия, больше не нужно, а может и просто фланец бракованный попался?

Да я не слишком сильно затягивал - боялся чтобы он не треснул. Но соединение немного покачивалось - поэтому и употребил герметик. Я просто думал, что, может быть, там должна была быть какая-нибудь дополнительная скобка, которая прижимала бы тот дальний край фланца тройника к трубе и у меня её (скобки) просто нет.

[AUG]

Смешенные резьбовые отверстия-вынужденно,для удобства откр-закручивания.Хотя по всем инженерным понятиям это натуральный колхоз им.Ахунбабаева.

[kozlikinoff]

вчера менял масло заметил течь из того же места теперь хоть представляю что мне предстоит спасибо за отчет...

--- Добавлено чуть позже ---

Drakon_1964, когда меняешь термостат пластиковый корпус тоже странно ставиться остается щель в 1мм приблизительно я раз пять снимал ставил думал я косячу потом плюнул залил антифриз и все впорядке не течет ничего....все рассчитано фашистами.

[uzopoza]

Господа, только что менял фланец, у автора не указана еще прокладка, которая от фланца к металлической трубке. Какой ее номер?
Ну делать было уже нечего - поставили старую, при этом когда откручивали фланец - погнули металлическую трубку немного.
Затем когда все прикрутили обратно - из под соединения - фланец-металлическая трубка подтекало. Решили подтянуть. Подтянули - сорвали болт.

058 121 687 - это кольцо?
N 902 809 01 - это большие болты в двигатель?

А маленький какой номер, которые к металл трубке?
N 010 21 07 - они?

[komsernik]

прокладка, которая от фланца к металлической трубке. Какой ее номер?

uzopoza, она идет не с фланцем, а с трубой... Я у себя оставил старую - все нормально было.

из под соединения - фланец-металлическая трубка подтекало

перекос из-за того, что погнули, либо прокладка неправильно села...

058 121 687 - это кольцо?

да, это оно... и болты правильно нашел.

[uzopoza]

перекос из-за того, что погнули, либо прокладка неправильно села...
.

Есть вариант как-то этот перекос ликвидировать?

[komsernik]

перекос ликвидировать?

как-как... выравнивать, пробовать опять, аккуратно прокладку надевать/подтягивать, какие еще варианты.

[BigBud]

Ну а кто-нибудь нашел заменитель той резинки, которая стоит в трубке идущей на теплообменник. Трубка насаживается на отросток снизу фланца.
Прокладка идет идет вместе с трубкой.
Еще и металлическую скобу этой самой трубки бы узнать.

[uzopoza]

как-как... выравнивать, пробовать опять, аккуратно прокладку надевать/подтягивать, какие еще варианты.

Все получилось

[komsernik]

Все получилось

ну вот, глаза бояцца, а руки делают (ну... в правильном смысле)
