Подключиение замка задней двери на варианте

**Котяра** · 03.08.2010, 20:18

Итак, вот оно "Устройство"

взял заглушку от плинтуса

на нее с натягом чудесно одевается родной микрик от замка крышки Б5+

регулируем по длинне и закрепляем к соленоиду и вот что выходит:

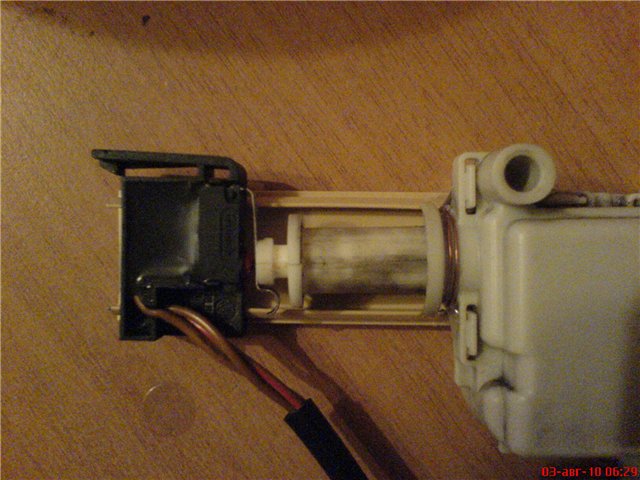

ЦЗ- закрыт-контакт разомкнут

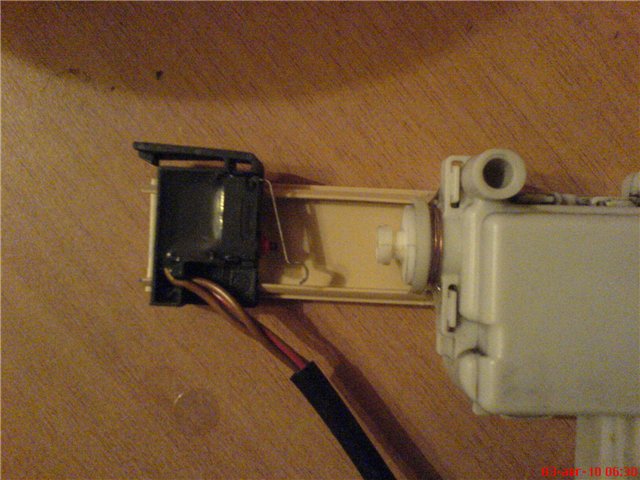

ЦЗ- открыт-контакт постоянно замкнут

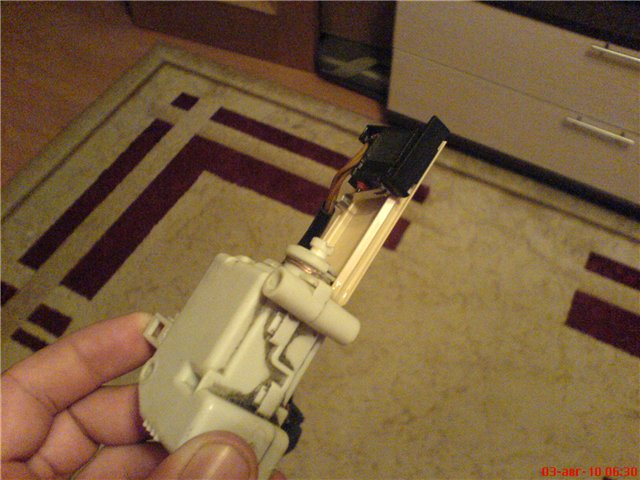

ну и общий вид

--- Добавлено чуть позже ---

только что проводил испытания-все работает, осталось это все дело культурно собратьи разместить.

**DmitryT** · 03.08.2010, 20:24

судя по форме сего девайса - это не соленоид..... оно скорее всего моторчик с редуктором поэтому и не "стскакивает" обратно...
с учётом вылета штока - точно не соленоид....

**Котяра** · 03.08.2010, 20:25

Сообщение от DmitryT

оно скорее всего моторчик с редуктором поэтому и не "стскакивает" обратно

ага так и есть!

**DmitryT** · 03.08.2010, 20:27

блин, хорошо хоть эл.магнитный пускатель на 220в не приспособил ......

--- Добавлено чуть позже ---

Сообщение от Котяра

ага так и есть!

это очень грубая и крупногабаритная замена поляризованного реле....

--- Добавлено чуть позже ---

ты точно извращенеЦ.....

--- Добавлено чуть позже ---

в целях повышения образованности - соленоид это катушка (электромагнит)....

**TheTERMINATOR** · 04.08.2010, 09:39

Сообщение от DmitryT

ты точно извращенеЦ.....

+100. Наши руки не для скуки... Жесть.

**Котяра** · 04.08.2010, 09:42

да ладно вам, успокойтесь

релюху нужную найду и под нее переделаю

. Не так-то просто ее найти и купить однако.

**DmitryT** · 04.08.2010, 10:08

Сообщение от Котяра

да ладно вам, успокойтесь

релюху нужную найду и под нее переделаю

. Не так-то просто ее найти и купить однако.

знакомых электронщиков нету? поспрашивай может у кого завалялась ....

**TheTERMINATOR** · 04.08.2010, 10:24

Сообщение от Котяра

Не так-то просто ее найти и купить однако.

Ты просто не умеешь их готовить...

http://chip-dip.ru/search.aspx?tmpl=...EB%FF%F0%E8%E7

**Котяра** · 04.08.2010, 10:29

Сообщение от TheTERMINATOR

Ты просто не умеешь их готовить...

http://chip-dip.ru/search.aspx?tmpl=...EB%FF%F0%E8%E7

сеньюверимач, а какое лучше подойдет?

--- Добавлено чуть позже ---

Киевская рядом, ща съезжу прямо сейчас.

--- Добавлено чуть позже ---

черт, там на заказ только... Ну да ладно, не к спеху таки

какое лучше подойдет?

**DmitryT** · 04.08.2010, 10:55

5VDC/2A - напряжение маловато будет.....

**Котяра** · 04.08.2010, 10:56

так они 5 вольтовые

**DmitryT** · 04.08.2010, 11:03

подожди щас гляну

--- Добавлено чуть позже ---

http://www.tycoelectronics.com/comme...08-98001_K.pdf

--- Добавлено чуть позже ---

по маркировке хрен поймёшь.... если питание 5 - ти вольтовое то это не так страшно.... там достаточно короткий импульс - обмотке ничего не будет.... а контакты - 250 в от 2 - х ампер... думаю подойдёт...

**Котяра** · 04.08.2010, 11:23

Сообщение от DmitryT

http://www.tycoelectronics.com/comme...08-98001_K.pdf

так какое подойдет-то ?
Блин в этом чип-дипе минимальная сумма заказа на самовывоз 500р. На отправку почтой тоже 500р.

Релюшка сама 100р. стоит и 300р. доставка

Я валяюсь... Ну ладно.

**TheTERMINATOR** · 05.08.2010, 08:04

Сообщение от DmitryT

если питание 5 - ти вольтовое то это не так страшно.... там достаточно короткий импульс - обмотке ничего не будет....

НЕЛЬЗЯ ТАК ДЕЛАТЬ!!!!

Я ссылку дал для примера. Реле есть, нужно только поискать!

Кстати, есть двухобмоточные реле, а есть однообмоточные с управлением полярностью, для сигналки это прикольней - можно хитрые заморочки делать.

**DmitryT** · 05.08.2010, 11:21

ссылки на "нужное" реле я скидывал...
а на счёт того , что "нельзя так делать" - обоснуйте.....

**TheTERMINATOR** · 06.08.2010, 09:22

Сообщение от DmitryT

"нельзя так делать" - обоснуйте

Если запитать 5-ти вольтовое реле 12-ю вольтами - оно будет одноразовое. Ну или двухразовое.

**DmitryT** · 06.08.2010, 10:53

Сообщение от TheTERMINATOR

Если запитать 5-ти вольтовое реле 12-ю вольтами - оно будет одноразовое. Ну или двухразовое.

ошибаетесь..... питание не постоянное а коротким импульсом - ничё ему не будет.... 200%..

--- Добавлено чуть позже ---

шести вольтовые реле при постоянном питании продержались полторы недели , потом обмотка начала плавиться .... а от импульсного питания ничего не будет ... даже не успеет нагреться...

**TheTERMINATOR** · 09.08.2010, 09:09

Сообщение от DmitryT

питание не постоянное а коротким импульсом

Ага, и кто даст 100% гарантию этого?

Конструировать изделие надо изначально правильно, а не абы как.

**DmitryT** · 09.08.2010, 09:40

Сообщение от TheTERMINATOR

Ага, и кто даст 100% гарантию этого?

Конструировать изделие надо изначально правильно, а не абы как.

я бы дал 99% что будет работать достаточно долго ...
раньше провода в гофре между крышкой и кузовом отвалятся....
зато есть большой плюс - при подсевшем АКБ очень большая вероятность , что реле сработает..
а так вообще согласен - всё должно быть надёжно , чтоб не было потом головной боли..

**Котяра** · 09.08.2010, 09:48

лазил по интернетам, реле везде тока оптом

А микрик мой-что-то нефурычит, выдает какое-то сопротивление. Надо пока другой поискать.
