Подключиение замка задней двери на варианте

[Котяра]

Привет, ты хоть расскажи сделал или нет ?

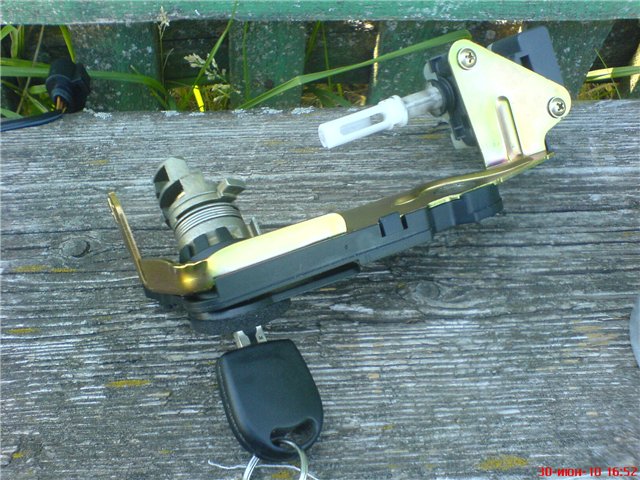

извиняюсь за отсутствие, уезжал отдыхать, завтра еще на недельку уеду, потом вернусь и продолжу городить Пока наработки такие:

осталось с микриком чё нить придумать

Микрик (а точнее микрики, их там два в одном блоке) поставлю родной от б-5 он "условно" подойдет с небольшими переделками, разъем надо в другую сторону развернуть, сделаю даже фотоотчет, если интересно. Надо только кусочек фторопласта найти.

Привет, вобщем схемку накидал :

А можно как-нить схематически это нарисовать, а то что-то как-то сложно это для меня.

Алгоритм Б5.5 можно реализовать на Б5 дополнив схему 2-мя обычными автомобильными реле (и больше ничего). Реле эти можно установить в задней двери, но тогда потребуется тащить +, или установить реле в салоне и для управления использовать имеющиеся провода. Если интересно схему набросаю - пиши в личку.

Скинь свой вариант в ЛС или выложи сюда пожалста.

[DmitryT]

А можно как-нить схематически это нарисовать, а то что-то как-то сложно это для меня

это итак схематически....Проще уже некуда....

--- Добавлено чуть позже ---

Микрик (а точнее микрики, их там два в одном блоке) поставлю родной от б-5 он "условно" подойдет с небольшими переделками, разъем надо в другую сторону развернуть, сделаю даже фотоотчет, если интересно. Надо только кусочек фторопласта найти.

из пред идущих сообщений я понял что там один микрик........ просил же поподробнее....

[Котяра]

из пред идущих сообщений я понял что там один микрик........ просил же поподробнее....

он в одном блоке, но там внутри их два. Ща фотку загружу...

[Котяра]

вот он, микрик от б-5+ , вместо него поставлю родной от б-5, если присмотреться, то видно что внутри 2 микрика.

[DmitryT]

Как сделаешь отпиши что получилось... Удачи

[DmitryT]

Привет, ну чё сделал?

[Котяра]

Привет, ну чё сделал?

пока только микрик поставил: Сделал вот что, отрезал от него разьем (часть куда фишка вставляется), иначе он не лезет и подпаял 3 провода соответственно масса и два управляющих "открытие" "закрытие" на ЦЗ. В процессе переделки и установки почему-то перестал проходить сигнал на открытие ЦЗ. Микрики прозванивал, все в порядке, даже напрямую проволочкой замыкал... Запирать запирает, а открывать ЦЗ не хочет :*( .... до этого все работало, я проверял.

С релле пока не разобрался, да и пока не знаю, от чего такое можно приспособить, чтобы оно по кратковременному импульсу замыкала либо размыкало контакты. Провод нужной длинны и нужного сечения в гараже тоже пока не подобрал, надо куда-то ехать покупать.

--- Добавлено чуть позже ---

немного путанно, вечером подвешу фотки, будет понятно

[DmitryT]

да и пока не знаю, от чего такое можно приспособить, чтобы оно по кратковременному импульсу замыкала либо размыкало контакты.

посмотри вторую страницу я там выкладывал простую схемку чтоб импульс давала на два канала (откр,закр)

[Котяра]

электрик из меня хреновенький Там на схемке у тебя со стороны ЦЗ изображена масса, но по факту ее нет, два провода: синий и зеленый при отсутствии воздействия пустые, при открытии на синий кратковременно приходит + , на зеленый -. При закрытии соответственно наоборот зеленый становится плюсом, синий-минусом.

--- Добавлено чуть позже ---

надо чтобы эти два провода замыкали цепь и размыкали.

[DmitryT]

НЕ , эта схемка только для микрика на личинке...

--- Добавлено чуть позже ---

в смысле последняя схема, а первая для ЦЗ

[Котяра]

что-то я совсем запутался... схема-то всего одна была...

а с микриком на личинке я вопрос решил
просверлил в пимпочке, которая нажимала микрик, 2 отверстия

и привернул второпластовую пластинку


затем отрезал "хвост" у микрика (иначе он не помещался) и припаял его отдельно на проводах.


залил контакты поксиполом, чтобы не отвалились


и приладил все это к замку

[DmitryT]

А чё родной микрик не оставил ?

[Котяра]

при закрытии микрик срабатывает в одну сторону, при закрытии в другую, как было и на старом замке, но, что-то я где-то скосячил, и он теперь только закрывает двери, открывать почему-то не хочет мож че спалил?

--- Добавлено чуть позже ---

родной по твоей схеме для меня слишком сложно, ибо

электрик из меня хреновенький

[DmitryT]

надеюсь ты + на эти провода не подавал? только минус?

[Котяра]

этот вариант проще казался, т.е. работает все вроде как по старому, и ошибок никаких казать не будет

[DmitryT]

Я б тебе посоветовал оставить родной микрик от Б5+ и собрать схему на двух релюшках (только для микрика), поставить поляризованное реле для ЦЗ и будет всё работать , а то что ты называешь "проще" долго ты будешь запускать...

[Котяра]

надеюсь ты + на эти провода не подавал? только минус?

вроде нет... я их только проводочком с центральным проводом замыкал- он коричневый-масса. Хотя мог и между собой перемкнуть . С ключа личинкой дверей все и открывается и закрывается, а вот "колхоз" мой только запирать умеет

[DmitryT]

на счёт "открытия\закрытия" откинь провода от микрика и Цешкой замерь напряжение на проводах относительно минуса...

[Котяра]

вольтметром мерил, 11.4в

Я б тебе посоветовал оставить родной микрик от Б5+ и собрать схему на двух релюшках (только для микрика), поставить поляризованное реле для ЦЗ и будет всё работать

сам ниасилю

--- Добавлено чуть позже ---

мнебы схемку твою шарящему человечку показать, чтобы он мне на пальцах обяснил, как это сделать, но у меня ни одного знакомого радиоэлектронщика нету
В принципе, я пока ничего, кроме старого микрика не испортил, и в любой момент могу все вернуть как было. Сейчас основная задача для меня подключить клавишу и активатор замка к ЦЗ, т.е сделать так, чтобы эти меняющие полярность два провода замыкали и размыкали цепь, вот и все.

--- Добавлено чуть позже ---

а то ключиком надоело уже багажник открывать, хочу лапкой

--- Добавлено чуть позже ---

вот такой я теперь кросаффчег, и уже без наклейки Так что кто увидит, можете бибикать
[COLOR="Green"]

[DmitryT]

вольтметром мерил, 11.4в

привет, 11.4 на обоих проводах ? (откр.закр.)
