RNS / RNS MDF и все что с ними связано

[CarMen]

http://vwnavi.com/volkswagen-factory...atbox-etc.html

я так понял можно прошить майфун и в меню будет читать треки

[Dizertir]

Привет! Эти фото?

[Dizertir]

Установил своб rns mfd версия с буквой D, блок мульти руля с буквой А, т.е. на кан шине, перекодировал на 00008, было 00118, и они друг друга увидели. Ура все работает, в разьем ченджера воткнул юсб модулятор х-карлинк. Звук намного лучше старого!!!!

--- Добавлено чуть позже ---

Спасибо всем кто откликнулся!!!!

[lexa-000000]

Привет Dizertir!Эти ,спасибо!С обновой тебя!

[Dizertir]

Подскажи, сегодня заметил, что подсветка кнопок руля горит в пол накала, при включении габаритов ярче не становится.
lexa-000000, у тебя как? Или контакта нет, провод подключил к подсветке (мафон загорается, а руль нет.) надо снять кожух и проверит тестером думаю.

--- Добавлено чуть позже ---

разобрался, подсветка руля включается только при заведенной машине, на заглушенной - горит тускло.

[QWED]

Потребуется.
1. DVD-проигрыватель с выходом SCART
2. Разьем MINIDIN 10 PIN.

3. Разьем SCART или готовый кабель с этими разьемами на концах. Брать нужно тонкий, 5 мм в диаметре, кабель с 9-ю проводами, обозначается как 9-pin на самом кабеле. Другие кабели очень толстые, работать с ними не удобно.
4. Провод 9-ти жильный. Использовал коммуникационный, из старых запасов.
5. Если потребуется для питания проигрывателя Блок питания 12 В -> 5 В, ток 2 А. Конечный вариант еще не выбран. Тестовый вариант на КРЕНке с радиатором 5*5см сильно греется.
6. Или как вариант вместо позиций 2-4 готовый шнурок Кабель mini-DIN 10-pin на SCART
Распиновка разьемов.

Если все же взялись паять сами, то прилагаемая распиновка соединительного кабеля.

MINIDIN - SCART
1 ------------ 4
2 ------------ 3
3 ------------ 1
4 ------------ 19
5 ------------ 17
6 - не используется
7 - 10kOm - 8
8 ------------ 7
9 ------------ 11
10 ---------- 15

Я извеняюсь, в электрике не силен(( 7 - 10 КОм - 8 :что такое 10 КОм? что сопротивление это понятно, я к тому что это предохранитель 10А или что-то другое?

Распиновка скарта не совсем верная.В MINIDIN (7) контакт при подаче на него +12 вольт без всяких резисторов включает видео вход без звука на магнитоле.Поэтому при подключении медиаплейера (7)контакт никуда подключать не надо (6)контакт MINIDIN при подаче на него +12 вольт переключает цветность. (6)контакт MINIDIN я соединил с (8)контактом SCART что бы цветность совпадала.Я подключил к RNS MFD DVBT2 тюнер с USB входом.Теперь могу смотреть ТВ,Клипы,Фильмы и Музыку с флешки Если у кого появятся вопросы,то задавайте я отвечу

[Schmurge]

Если у кого появятся вопросы,то задавайте я отвечу

у меня есть! я уже весь извелся как заиметь такое устройство!
Напиши еще раз распиновку как ты делал, т.е. 1-4; 2-7 и т.д.

DVBT2 тюнер с USB входом

какая модель? я нахожу только с разъемами под тюльпаны и не знаю как их соединить с mini DIN, вот например

[QWED]

Распиновка такая как указано,кроме моих поправокТюнер я нашел только с питанием 220вольтпоэтому еще надо преобразователь с 12 в 220вольт Модель тюнера скидываюПлюс его в том,что у него очень чувствительный приемник

[Schmurge]

QWED, понял, видел такой на ebay.

А ты в курсе как спаять mini DIN и тюльпаны, это возможно без особых познаний в электрике?

[SHERIFF_DE]

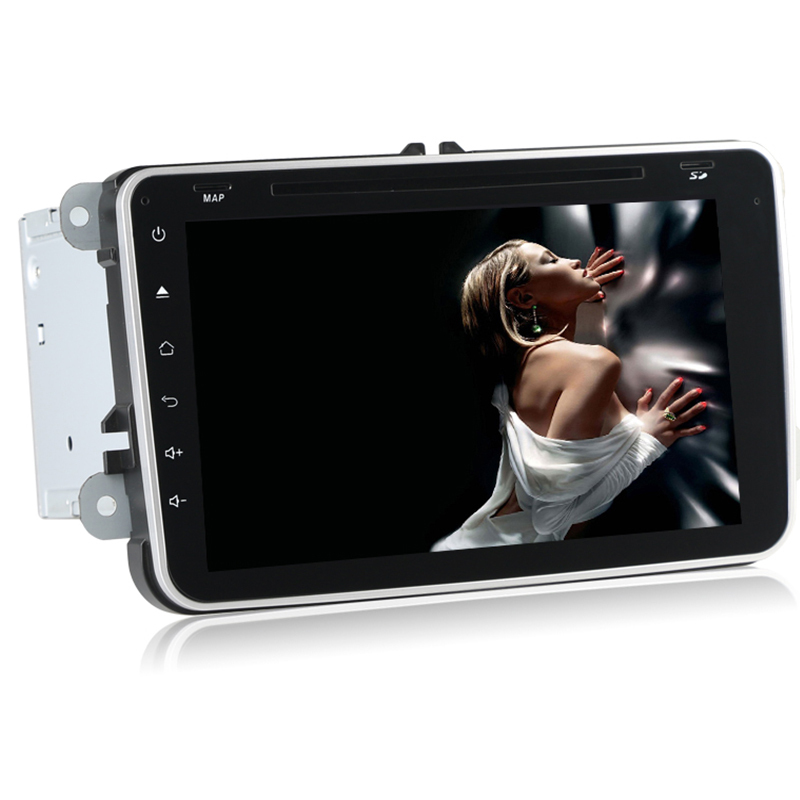

Всем Привет . Такая ПРОБЛЕМКА. Купил для ПАССАТ Б6 2006г. http://www.ebay.de/itm/181652930497?...%3AMEBIDX%3AIT . Всё нравится , всё хорошо Но только вот проблема НЕ ВЫКЛЮЧАЕТСЯ при вытаскивании ключа зажигания. Садит аккумулятор . Может какие то провода местами поменять.

[QWED]

QWED, понял, видел такой на ebay.

А ты в курсе как спаять mini DIN и тюльпаны, это возможно без особых познаний в электрике?

Тюльпаны не пойдутТолько скартНикаких проблем нет спаять минидин на скарт,там все контакты пронумерованыЯ спаял самА такие тюнера продаются у нас,их делают для нашего рынка

[metalist67]

Распиновка такая как указано,кроме моих поправокТюнер я нашел только с питанием 220вольтпоэтому еще надо преобразователь с 12 в 220вольт Модель тюнера скидываюПлюс его в том,что у него очень чувствительный приемник

А в движении тв на какой скорости работает?Антенна какая,и куда приклеел?

[lexa-000000]

Тоже себе приемник поставил,я зарядку от навигатора на 5 в припаял к схеме приемника!Хорошо бы камеру сообразить как установить?

[metalist67]

Кто нибудь скажет работает домашний DVB T2 приемник в движении и на какой скорости.Какую антенну надо и куда ее крепить?

--- Добавлено чуть позже ---

Тоже себе приемник поставил,я зарядку от навигатора на 5 в припаял к схеме приемника!Хорошо бы камеру сообразить как установить?

SCART паял как QWED или smak1989?

[QWED]

Кто нибудь скажет работает домашний DVB T2 приемник в движении и на какой скорости.Какую антенну надо и куда ее крепить?

--- Добавлено чуть позже ---





SCART паял как QWED или smak1989?

Прошу прощения что долго не отвечалАнтенна у меня пока маленькая на магните и я ее ставлю на крыше (она у меня для теста).Свой тюнер я тоже доработал как написано вышеРазобрал корпус и измерил питание на выходе встроенного блока питания.Напряжение оказалось 5вольт.Взяв автомобильный адаптер питания навигатора на 1ампер 5вольт я вставил его в ТВ тюнер.Единственное что пришлось изменить - это (6)контакт минидин пришлось из скарта убрать и подсоединить его на цепь+12вольт идущую на блок питания от навигатора+5вольт полученные от адаптера питания навигатора я припаял на выход встоенного блока питания тюнера и обрезал его дорожки идущие на тюнер

[metalist67]

Завтра должен приехать Delta Systems DS-240HD (DVB-T2) http://printcom.su/files/visual/DS/3_500_365.jpg и miniDIN10pin на SCART.а я, что то так и не вкурил как правильно спаять с 1-го раза.

Вариант1:Соединительный кабель.

MINIDIN - SCART
1 ------------ 4
2 ------------ 3
3 ------------ 1
4 ------------ 19
5 ------------ 17
6 ---- NC
7 - 10kOm - 8
8 ------------ 7
9 ------------ 11
10 ---------- 15


Вариант 2:"Распиновка скарта не совсем верная.В MINIDIN (7) контакт при подаче на него +12 вольт без всяких резисторов включает видео вход без звука на магнитоле.Поэтому при подключении медиаплейера (7)контакт никуда подключать не надо (6)контакт MINIDIN при подаче на него +12 вольт переключает цветность. (6)контакт MINIDIN я соединил с (8)контактом SCART что бы цветность совпадала."


Или вариант 3:"Единственное что пришлось изменить - это (6)контакт минидин пришлось из скарта убрать и подсоединить его на цепь+12вольт идущую на блок питания от навигатора"

Склоняюсь к вар №3
В варианте №2 вроде бы не где взяться +12 В.

Вариант №1 судя по форумам рабочий,но не хочеться геммммороиться с"7-10кОМ"

Какие мысли?
Кто,что подскажет,как правильно с 1-го раза победить беcкчёмный монитор MFD.(у меня кстати MFD(G) с CAN.может вообще не законнектиться?)

[QWED]

Завтра должен приехать Delta Systems DS-240HD (DVB-T2) http://printcom.su/files/visual/DS/3_500_365.jpg и miniDIN10pin на SCART.а я, что то так и не вкурил как правильно спаять с 1-го раза.

Вариант1:Соединительный кабель.

MINIDIN - SCART
1 ------------ 4
2 ------------ 3
3 ------------ 1
4 ------------ 19
5 ------------ 17
6 ---- NC
7 - 10kOm - 8
8 ------------ 7
9 ------------ 11
10 ---------- 15


Вариант 2:"Распиновка скарта не совсем верная.В MINIDIN (7) контакт при подаче на него +12 вольт без всяких резисторов включает видео вход без звука на магнитоле.Поэтому при подключении медиаплейера (7)контакт никуда подключать не надо (6)контакт MINIDIN при подаче на него +12 вольт переключает цветность. (6)контакт MINIDIN я соединил с (8)контактом SCART что бы цветность совпадала."


Или вариант 3:"Единственное что пришлось изменить - это (6)контакт минидин пришлось из скарта убрать и подсоединить его на цепь+12вольт идущую на блок питания от навигатора"

Склоняюсь к вар №3
В варианте №2 вроде бы не где взяться +12 В.

Вариант №1 судя по форумам рабочий,но не хочеться геммммороиться с"7-10кОМ"

Какие мысли?
Кто,что подскажет,как правильно с 1-го раза победить беcкчёмный монитор MFD.(у меня кстати MFD(G) с CAN.может вообще не законнектиться?)

Будет работать и первый вариант так как через сопротивление 10килоом видеовход не запускается.( 6 ) контакт минидин меняет цветность и я подключил его на +12 вольт откуда питается тюнер.

[metalist67]

У тебя так подключено и всё работает?????
Соединительный кабель.

MINIDIN - SCART
1 ------------ 4
2 ------------ 3
3 ------------ 1
4 ------------ 19
5 ------------ 17
6 ---- +12В
7 - не используем
8 ------------ 7
9 ------------ 11
10 ---------- 15

[lexa-000000]

Паял по старой схеме,как время будет буду пробывать схему QWED она больше подходит для ресирвера.

[QWED]

У тебя так подключено и всё работает?????
Соединительный кабель.

MINIDIN - SCART
1 ------------ 4
2 ------------ 3
3 ------------ 1
4 ------------ 19
5 ------------ 17
6 ---- +12В
7 - не используем
8 ------------ 7
9 ------------ 11
10 ---------- 15

Да все верноВ основном смотрю клипы с флешки,пока еду на работу и обратно
