Подсветка в ноги фото-отчет
  1. #1
    Golf Аватар для apacer25
    Регистрация
    18.07.2009
    Адрес
    Украина Луцк
    Сообщений
    843
    Спасибо +
    Получено: 34
    Отправлено: 6

    1 Вы не можете благодарить!

    По умолчанию Подсветка в ноги фото-отчет

    И так начнем чтобы не покупать светодиоды, резисторы и не паять я купил уже готовые линейки 24 светодиода в термоусадочной трубке, по цене дешевле вышло нежели паять самому.


    Вот что нужно для этого девайса
    1 Светодиодные линейки (полоски,ленты)
    2 Провода , изолента (в моем случаи я нашол их в гараже)
    3 Кнопки , регулятор (переключатели , тумблеры)
    4 Инструмент
    5 двусторонняя уплотняющая лента



    За питался от прикуривателя полярность позначена




    А это переключатели, минус на регулятор + на кнопки здесь трудно разобратся по этому нарисую схему подключения



    Вот такой колхоз получился может когда то переделаю а пока что устраивает



    Идем до главного установка и подключение светодиодов белый провод минус белый с красной меткой плюс





    Ужасно нарисовал но лучше не получится, запутано

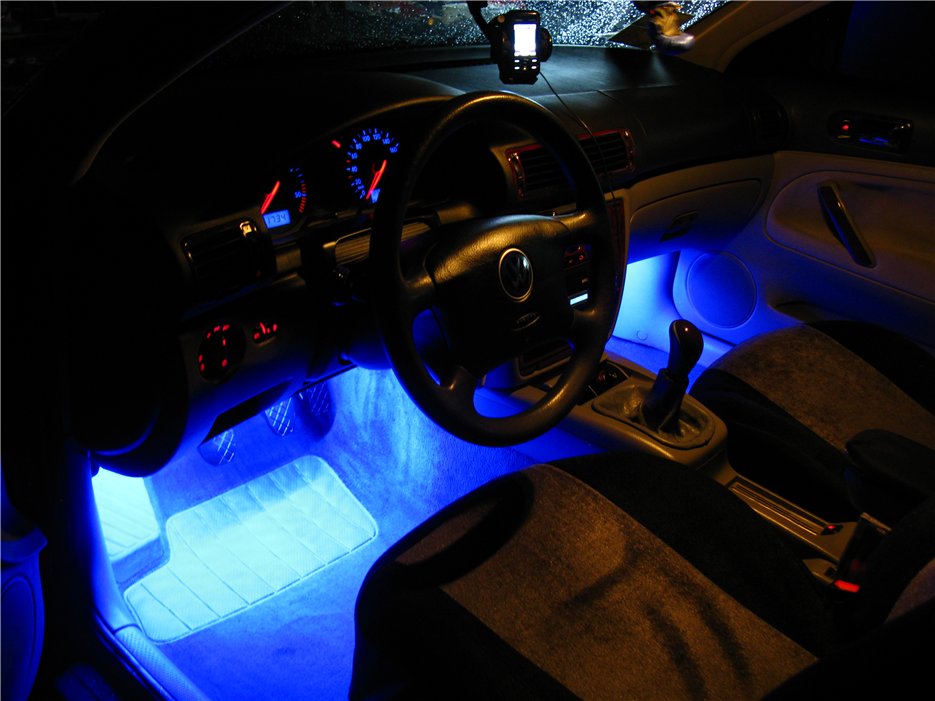

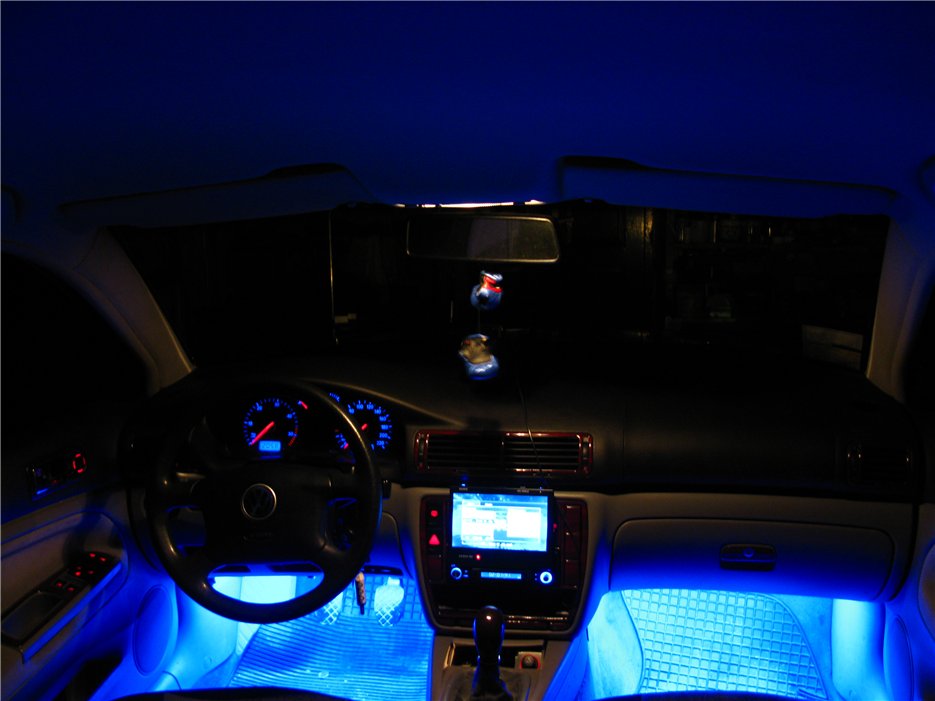

    Вот фото роботы, даже при солнечном дне подсветку видно а ночью вообще СУПЕР!








    Последний раз редактировалось apacer25; 10.04.2010 в 22:44.
    VW Passat B5 1.9TDI AHU 1998 Variant МКПП Велюр 205/55 R16 ФOТО

  2. #2
    Polo
    Регистрация
    02.04.2009
    Адрес
    Спб
    Возраст
    33
    Сообщений
    360
    Спасибо +
    Получено: 0
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    кнопки жесть! а в целом

  3. #3
    Заблокирован
    Регистрация
    16.11.2008
    Адрес
    Германия
    Возраст
    30
    Сообщений
    1,002
    Спасибо +
    Получено: 14
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    молоток

  4. #4
    Golf Аватар для apacer25
    Регистрация
    18.07.2009
    Адрес
    Украина Луцк
    Сообщений
    843
    Спасибо +
    Получено: 34
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Их там не видно а панель ковырять не в коем случае поэтому пришлось такую жесть замутить)))
    VW Passat B5 1.9TDI AHU 1998 Variant МКПП Велюр 205/55 R16 ФOТО

  5. #5
    Phaeton Аватар для SVETKOVREIN
    Регистрация
    14.10.2009
    Адрес
    Россия, Москва,Войковская
    Возраст
    36
    Сообщений
    3,984
    Спасибо +
    Получено: 24
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от apacer25 Посмотреть сообщение
    Их там не видно а панель ковырять не в коем случае поэтому пришлось такую жесть замутить)))
    кнопок полно всяких и гораздо более эстетично выглядят.А так зачет
    Подсветка значит у тебя может постоянно гореть?А возле клавиш что?регулятор яркости?.
    Passat B5_2.0_AZM-->Passat CC_1.8DSG6_IHIturbo_ETuners

  6. #6
    Pointer
    Регистрация
    19.07.2009
    Адрес
    Россия, Екатеринбург
    Возраст
    31
    Сообщений
    11
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    КЛАССНЫЙ ОТЧЕТ СПАСИБО

  7. #7
    Golf Аватар для apacer25
    Регистрация
    18.07.2009
    Адрес
    Украина Луцк
    Сообщений
    843
    Спасибо +
    Получено: 34
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SVETKOVREIN Посмотреть сообщение
    кнопок полно всяких и гораздо более эстетично выглядят.А так зачет
    Подсветка значит у тебя может постоянно гореть?А возле клавиш что?регулятор яркости?.
    Да регулятор яркости
    VW Passat B5 1.9TDI AHU 1998 Variant МКПП Велюр 205/55 R16 ФOТО

  8. #8
    Phaeton Аватар для SVETKOVREIN
    Регистрация
    14.10.2009
    Адрес
    Россия, Москва,Войковская
    Возраст
    36
    Сообщений
    3,984
    Спасибо +
    Получено: 24
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от apacer25 Посмотреть сообщение
    Да регулятор яркости
    На чем собирал регулятор ?На Lm317?
    Passat B5_2.0_AZM-->Passat CC_1.8DSG6_IHIturbo_ETuners

  9. #9
    Touareg Аватар для Accelerator
    Регистрация
    07.12.2009
    Возраст
    31
    Сообщений
    2,263
    Спасибо +
    Получено: 56
    Отправлено: 212

    0 Вы не можете благодарить!

    По умолчанию

    имхо колхоз (питание от прикуривателя, кнопки с регулятором как на своковом радио...)

    ЗЫЖ ты светодиоды тупо через сопротивление пустил?!!!!!!!

    --- Добавлено чуть позже ---

    скрутки на тумблере вообще жесть! снимай короче!
    Последний раз редактировалось Accelerator; 11.04.2010 в 11:15.
    99 Passat B5 AEB MT, 08 Tiburon 2.0L MT

  10. #10
    Phaeton Аватар для SVETKOVREIN
    Регистрация
    14.10.2009
    Адрес
    Россия, Москва,Войковская
    Возраст
    36
    Сообщений
    3,984
    Спасибо +
    Получено: 24
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Accelerator Посмотреть сообщение
    имхо колхоз (питание от прикуривателя
    Автор так запитал схему потому что хочет включать подсветку тогда когда ему этого захочется.А прикуриватель это самое близкое место куда можно подключится

    --- Добавлено чуть позже ---

    Цитата Сообщение от Accelerator Посмотреть сообщение
    на тумблере вообще жесть! снимай короче!
    Не указывай кому, что и как делать
    Passat B5_2.0_AZM-->Passat CC_1.8DSG6_IHIturbo_ETuners

  11. #11
    Touareg Аватар для Accelerator
    Регистрация
    07.12.2009
    Возраст
    31
    Сообщений
    2,263
    Спасибо +
    Получено: 56
    Отправлено: 212

    0 Вы не можете благодарить!

    По умолчанию

    SVETKOVREIN, ладно ладно... это ИМХО но типа Т.Б. не соблюдена

    если переменное сопротивление напрямую к 12 вольтам и очень большому току, может перегреться и даже воспламениться, плюс все эти скрутки могут коротнуть... ну и эстетическая часть тоже не ахти, хотя светит так что другого света уже и не нужно....
    Последний раз редактировалось Accelerator; 11.04.2010 в 14:07.
    99 Passat B5 AEB MT, 08 Tiburon 2.0L MT

  12. #12
    Golf Аватар для apacer25
    Регистрация
    18.07.2009
    Адрес
    Украина Луцк
    Сообщений
    843
    Спасибо +
    Получено: 34
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Это я делал с того что было ))
    Посоветуйте какие кнопки поставить? ссилку или фотку киньте

    --- Добавлено чуть позже ---

    Цитата Сообщение от SVETKOVREIN Посмотреть сообщение
    На чем собирал регулятор ?На Lm317?
    Да собственно говоря регулятора не планировал но когда все сделал был в шоке от такого света по этому решил чтобы свет регулировался. Регулятор нашол в гараже от старого телевизора и сразу его туда присобачил ))
    VW Passat B5 1.9TDI AHU 1998 Variant МКПП Велюр 205/55 R16 ФOТО

  13. #13
    Phaeton Аватар для SVETKOVREIN
    Регистрация
    14.10.2009
    Адрес
    Россия, Москва,Войковская
    Возраст
    36
    Сообщений
    3,984
    Спасибо +
    Получено: 24
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Accelerator Посмотреть сообщение
    если переменное сопротивление напрямую к 12 вольтам и очень большому току, может перегреться и даже воспламениться
    С этим согласен.Поэтому и спросил на чем он собрал регулятор яркости.Он правда не ответил.Если на LM и ей подобные, то все правильно по науке.А если через одно сопротивление то оно должно по крайней мере раза в два мощней чем реальный ток потребляемый этими полосками
    К сведению:LM 317 это регулируемый стабилизатор напряжения .Держит 1 ампер легко.имеет встроенную защиту от короткого замыкания на входе и на выходе.А так же встроенную защиту от перегрева.Отлично подходит для такого рода тюнинга
    Изображения Изображения
    Последний раз редактировалось SVETKOVREIN; 11.04.2010 в 14:49.
    Passat B5_2.0_AZM-->Passat CC_1.8DSG6_IHIturbo_ETuners

  14. #14
    Phaeton Аватар для SVETKOVREIN
    Регистрация
    14.10.2009
    Адрес
    Россия, Москва,Войковская
    Возраст
    36
    Сообщений
    3,984
    Спасибо +
    Получено: 24
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Если нужны номиналы деталей выложу вечером.
    Passat B5_2.0_AZM-->Passat CC_1.8DSG6_IHIturbo_ETuners

  15. #15
    Golf Аватар для apacer25
    Регистрация
    18.07.2009
    Адрес
    Украина Луцк
    Сообщений
    843
    Спасибо +
    Получено: 34
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Реально не знаю LM или не LM вечером пойду посмотрю какой он там, может что то пишет то почитаю
    VW Passat B5 1.9TDI AHU 1998 Variant МКПП Велюр 205/55 R16 ФOТО

  16. #16
    Phaeton Аватар для SVETKOVREIN
    Регистрация
    14.10.2009
    Адрес
    Россия, Москва,Войковская
    Возраст
    36
    Сообщений
    3,984
    Спасибо +
    Получено: 24
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от apacer25 Посмотреть сообщение
    LM
    Lm это микросхема с тремя ногами как транзистор.А у тебя стоит переменный резистор.Это не правильно с точки зрения электротехники.Это правильно если бы у тебя токи были маленькие.А у тебя думаю что не меньше 400 мА

    --- Добавлено чуть позже ---

    Вот изучайhttp://gete.ru/post_1176748003.html
    Осторожней так машину можно спалить
    Последний раз редактировалось SVETKOVREIN; 11.04.2010 в 15:29.
    Passat B5_2.0_AZM-->Passat CC_1.8DSG6_IHIturbo_ETuners

  17. #17
    Polo
    Регистрация
    02.10.2008
    Адрес
    Казахстан, Караганда
    Возраст
    39
    Сообщений
    409
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Дело конечно твое ! А я подключил все к блоку кофорта открыл дверь горит - закрыл потухло !!!!

  18. #18
    Golf Аватар для apacer25
    Регистрация
    18.07.2009
    Адрес
    Украина Луцк
    Сообщений
    843
    Спасибо +
    Получено: 34
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    кароче вот по фоткал: включил подсветку подождал минутку ничего не греется и не шкварчит

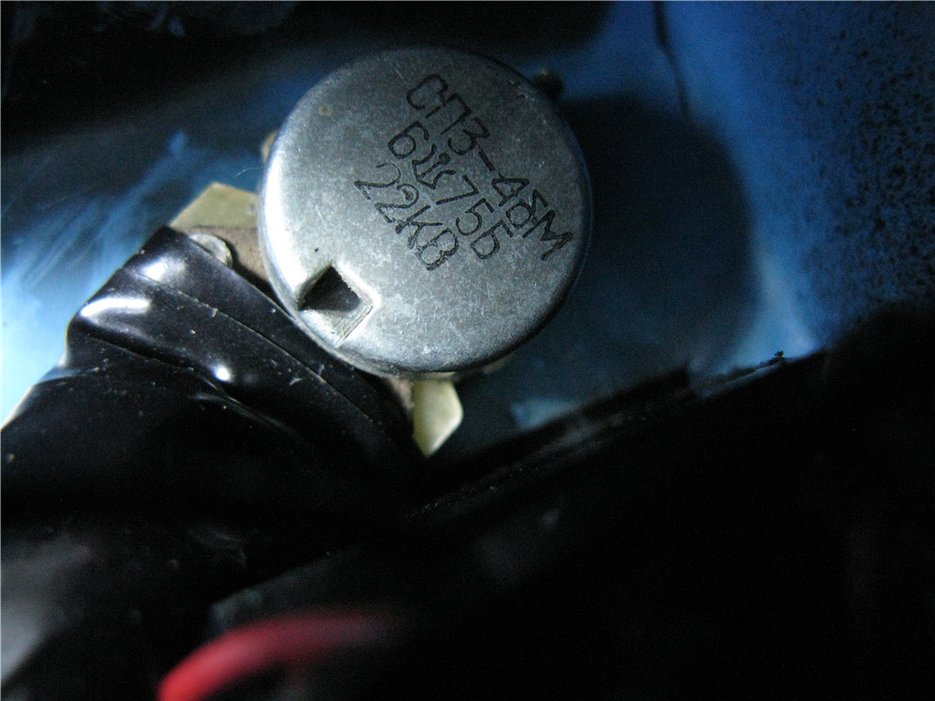

    Вот это то что стоит у меня в машине (регулятор с трёма ножками)




    А это то что у меня есть в ящике









    --- Добавлено чуть позже ---

    Цитата Сообщение от vital22 Посмотреть сообщение
    Дело конечно твое ! А я подключил все к блоку кофорта открыл дверь горит - закрыл потухло !!!!
    Да нет я хочу чтобы оно постоянно горело (открыл горит закрыл погасло) меня не устраивает, а от когда едешь и оно светит очень шикарно смотрицца

    а для подсветки луж я собираюсь тоже светодиодную ленту прицепить, только на дверную карту снизу
    VW Passat B5 1.9TDI AHU 1998 Variant МКПП Велюр 205/55 R16 ФOТО

  19. #19
    Phaeton Аватар для SVETKOVREIN
    Регистрация
    14.10.2009
    Адрес
    Россия, Москва,Войковская
    Возраст
    36
    Сообщений
    3,984
    Спасибо +
    Получено: 24
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Ты подождал минутку???.Поставь такой эксперемент:установи яркость светодиодов на минимум.При таком положении регулятора, будет установлено максимальное сопротивление в цепи.И посмотри как он себя будет чувствовать
    http://tec.org.ru/board/33-1-0-171
    изучай

    --- Добавлено чуть позже ---

    Я фиг поверю что резистор переменный, мощностью о.25ВТ не греется от такой нагрузки
    Скажи каково потребление всех твоих гирлянд?

    --- Добавлено чуть позже ---

    apacer25,
    Можно тебя попросить не выкладывать такие огромные фотки.Твои посты очень трудно читать.и перематывать мышкой.Миниатюр достаточно мне кажется.кому нужно нажмут и посмотрят
    Последний раз редактировалось SVETKOVREIN; 11.04.2010 в 16:57.
    Passat B5_2.0_AZM-->Passat CC_1.8DSG6_IHIturbo_ETuners

  20. #20
    Golf
    Регистрация
    07.03.2010
    Адрес
    Реутов
    Возраст
    32
    Сообщений
    564
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию





    Да нет я хочу чтобы оно постоянно горело (открыл горит закрыл погасло) меня не устраивает, а от когда едешь и оно светит очень шикарно смотрицца

    а для подсветки луж я собираюсь тоже светодиодную ленту прицепить, только на дверную карту снизу[/QUOTE]

    Всё конечно хорошо! вот только не пойму зачем так сложно? Ты днем её включаешь? Если да то вопросов нет! А если нет! То можно было обойтись без лишних скруток и регуляторов тем более таких кнопочек! У меня допустим через предохранитель запаралелено на регулятор всей подсветки! Т.е габариты включил она тоже включилась! И яркость также со всеми кнопками в тон регулируется! И вот конечно синяя подсветка это жесть(ИМХО)
