    Восклицание помогите подцепить усилитель

    всем привет

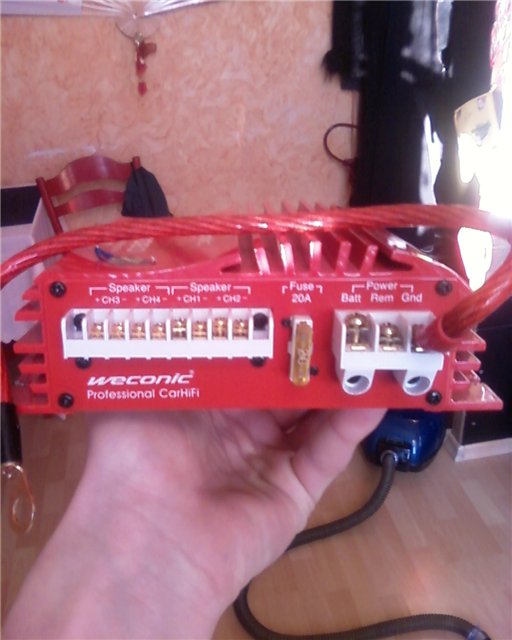

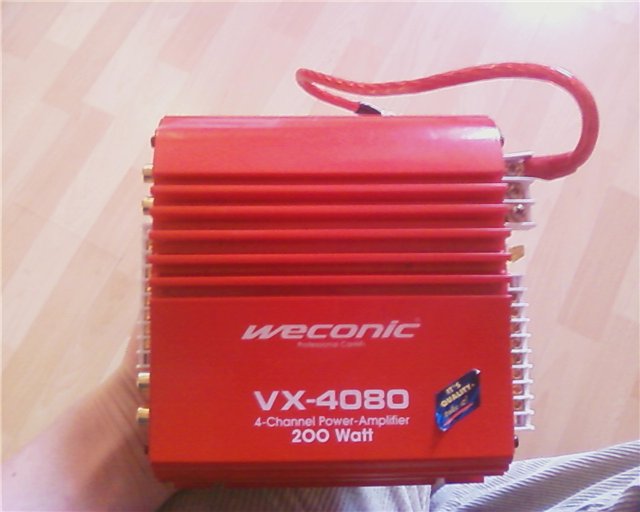

    Помогите подсоединить усилитель weconic vx-4080. Купил а схемы к нему нету как его подцепить без понятия не разу не цеплял усилки.Помогите как и что сделать вот фото усилка.




    Спасибо

  2. #2
    Golf
    Регистрация
    07.03.2010
    Адрес
    Реутов
    Возраст
    32
    Сообщений
    564
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    А что именно смушает! Вроде обычное подключение! Красный от туда нужно убрать и поставить черный т.к это минус! Его на корпус а лучше на аккумулятор! Rem это управление! Bat это плюс! И он если не ошибаюсь у тя 4-х канальный! Но можно сделать и двух, мощнее будет

  3. #3
    Заблокирован
    Регистрация
    16.11.2008
    Адрес
    Германия
    Возраст
    30
    Сообщений
    1,002
    Спасибо +
    Получено: 14
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от BaLiD Посмотреть сообщение
    Rem это управление!
    куда его подсоиденять??
    И что усилитель всегда будет под током или как?Как его можно сделать что бы он включался в месте с мафоном??

  4. #4
    Phaeton Аватар для александр84
    Регистрация
    17.01.2008
    Адрес
    Россия, Москва, ЮАО м .варшавская. Vag-com имеется.
    Возраст
    33
    Сообщений
    3,543
    Спасибо +
    Получено: 20
    Отправлено: 2

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Евгений2008 Посмотреть сообщение
    что усилитель всегда будет под током
    нет
    Цитата Сообщение от Евгений2008 Посмотреть сообщение
    Как его можно сделать что бы он включался в месте с мафоном??
    проводишь провод от rem клемы на усилке к магнитоле ,у меня синенький провод был на магнитоле.
    пежо 307 на мешалке opel corsa d 1.4

  5. #5
    Golf
    Регистрация
    09.02.2009
    Адрес
    Россия, Казань
    Возраст
    29
    Сообщений
    921
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Провод GND не должен быть больше метра, Batt подключается к плюсовой клеме АКБ через предохранитель, Rem подключается к синему проводу с белой полосой на магнитоле это управление включением.

  6. #6
    Phaeton Аватар для Pirogoff
    Регистрация
    13.05.2006
    Адрес
    Россия, Тверь, Химки ЛБ
    Возраст
    43
    Сообщений
    3,189
    Спасибо +
    Получено: 4
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Евгений2008,
    Как его можно сделать что бы он включался в месте с мафоном??
    Он и будет включаться вместе с головой, как и писали, там есть как правило проводок синего цвета (от идет на питание активной антены помоему), после включение головы на нем появляется питание, это и служит включением усилка, он подключается на Rem.
    Токовые провода: Минус (Gnd) запитывай недалеко от места установки усилителя, токовый (Batt) тяни непосредственно от АКБ, незабудь поставить колбу с предохранителем недалеко от АКБ, тянется токовый провод как правило в пороге водителя, к АКБ из салона выходит через короб ЭБУ движка.
    Low Level Input - линейные входы от головы, на голове соответственно должны быть выходы с разъемами тюльпан, тянут линейные провода как правило в пороге пассажира.
    (протяжка по порогам используется в основном тогда, когда усь установлен в районе багажника)
    High Level in - можно пустить сигнал без использования линейных выходов с головы, то есть через обычные провода уходящие на динамики от головы.
    4CH и 2CH - переключение режима работы на 4 и на 2 канала в выходе.
    Speaker СH1-CH4 - выход от усилителя на колонки.
    Разберешся, сложного ничего нет, просто руки приложить чтоб все было аккуратно протянуто.
    VW Passat B6 Variant SportKomfort_10; VW Transporter T4 2,5TDI_01; VW Tiguan 2,0TDI_11

  7. #7
    Заблокирован
    Регистрация
    16.11.2008
    Адрес
    Германия
    Возраст
    30
    Сообщений
    1,002
    Спасибо +
    Получено: 14
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Всем спасибо за помощь все понял
