    Сообщение GSM сигнализация своими руками, не выкидывайте старые мобильники

    Не знал куда выложить информацию, раздела по сигнализациям в нашем клубе нет, решил сюда. Статья не моя, не помню уже где нарыл. Решил поделиться инфой.
    Не обессудьте если что, не судите строго за копипаст

    я кстати себе собрал уже такую, но все времени нет наладку сделать лежит в гараже, безхозная даже на текстолите собранная.

    Предлагаемое подключения позволяет получить входящий звонок на любой заранее заданный телефон при срабатывании сигнализации. Способ подключения отличается простотой.



    Мобильник. На мобильном телефоне на кнопке “1” нарисован символ магнитофона. При нажатии на эту кнопку на время большее, чем одна секунда, идет исходящий вызов на номер абонента, заданный заранее. Эта функция и используется для подключения к сигнализации.

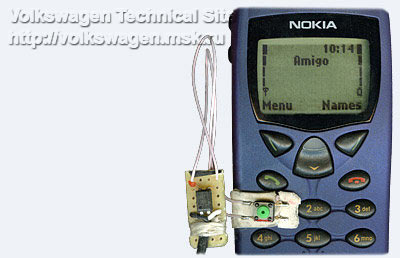

    Состояние кнопки сканируется процессором – на средний контакт подается + (выходной сигнал) и проверяется уровень сигнала на внешнем контакте (вход процессора). Для замыкания контактов используется любой маломощный оптрон. Оптрон обеспечивает гальваническую развязку от внешних элементов, хорошо согласуется со схемами мобильника. Оптрон короткими проводниками подпаивается к контактам и закрепляется на задней стенке мобильника. Для сохранения функции кнопки применяется выносная малогабаритная кнопка.
    При поступлении сигнала длительностью более 1 секунда выполняется вызов на заданный телефон. Вызываемый абонент, получив вызов, может прослушать все, что происходит в авто.
    Для постоянного питания мобильника можно использовать обычную автомобильную зарядку. Рекомендую применять только оригинальные зарядники. На схеме указаны типы зарядников для старых моделей NOKIA.

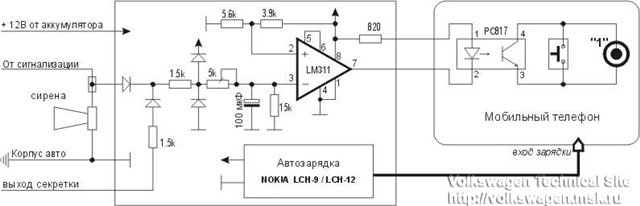

    Схема сопряжения. Схема позволяет использовать сигнал от сигнализации, который подается на сирену. Выход компаратора напряжения LM311 откроется только через некоторое время – после заряда конденсатора до уровня 7 вольт. При открытии компаратора по цепи резистор-820 –оптрон – компаратор пойдет ток, что обеспечит вызов на мобильник. Время задержки на включение компаратора можно подстроить резистором. Все это сделано для отстройки от ложных вызовов при коротких сигналах сирены (например, при постановке на сигнализацию).
    Схема сопряжения собирается на небольшой платке и монтируется вместе с автозарядником в едином корпусе небольшого размера.

    Подключение секретки. Возможна ситуация когда у вас выкрали ключи с брелком сигнализации, или отсканировали код, или просто так отключили сигнализацию, что она даже не пикнула. В этом случае может выручить секретка, описанная мною в теме “Секретка на бензонасос” здесь http://volkswagen.msk.ru/forum/index...howtopic=79170. Выход от секретки для подключения светодиода подается на схему сопряжения “выход секретки”. Если после включения зажигания за время заряда конденсатора до уровня 7 вольт не нажать кнопку секретки, пойдет вызов на мобильник.

    Все может быть проще. На многих сигнализациях есть выход на пейджер. Если этот выход в вашей сигнализации при срабатывании замыкается на землю, то достаточно вторую ножку оптрона посадить на этот выход. На первую ножку оптрона через резистор около 820 Ом подать +12В. В этом случае схема сопряжения не понадобится.



    Полная hands-free. Вместо автомобильного зарядника можно использовать полную HF систему. Система обеспечивает питание телефона и его крепление, улучшенную связь за счет внешней антенны, громкоговорящую двухстороннюю связь. Для телефона NOKIA 6110 я применил оригинальную систему CARK91. На телефоне устанавливается автоответ. Даже если установить минимальную громкость динамика все будет слышно всеми, кто находится внутри или рядом с машиной на улице.
    Система достаточно хорошо монтируется в багажнике, в нише для огнетушителя. Микрофон крепится в салоне.

    Естественно все, что описано выше, можно применить не только для охраны автомобиля.

  2. #2
    Touareg
    Регистрация
    09.12.2008
    Адрес
    Россия, Калининград
    Возраст
    55
    Сообщений
    2,753
    Спасибо +
    Получено: 37
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Долгие годы (лет 8 уже) эксплуатации похожей системы выявили только один значительный минус - дохнут аккумуляторы.
    Сергей на сером B5+, AVF, 2004г, 6 МКПП.

  3. #3
    Заблокирован
    Регистрация
    14.01.2007
    Адрес
    Россия, Березники
    Возраст
    40
    Сообщений
    5,226
    Записей в дневнике
    14
    Спасибо +
    Получено: 73
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Наверно из-за температуры дохнут ? у меня теплый гараж у кого холодный, то можно сделать термобокс для сигналки.

  4. #4
    Touareg
    Регистрация
    09.12.2008
    Адрес
    Россия, Калининград
    Возраст
    55
    Сообщений
    2,753
    Спасибо +
    Получено: 37
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Скорее из-за постоянного подзаряда... а мож и из-за низкой температуры и старости.
    Сергей на сером B5+, AVF, 2004г, 6 МКПП.

  5. #5
    Заблокирован
    Регистрация
    14.01.2007
    Адрес
    Россия, Березники
    Возраст
    40
    Сообщений
    5,226
    Записей в дневнике
    14
    Спасибо +
    Получено: 73
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    если нормальная, оригинальная зарядка сетевая будет, то никаково перезаряда не будет. а аккум нужен на всякий пожарный, для резервного случая, когда в гараже свет отключат например. ясебе вообще 12 вольтовое резервное питание сделал в гараже.

  6. #6
    Golf Аватар для ZYM
    Регистрация
    24.04.2009
    Адрес
    Россия, Тверь, Санкт-Петербург
    Возраст
    38
    Сообщений
    521
    Спасибо +
    Получено: 5
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Можно воспользоваться уже готовым изделием GSM СИГНАЛИЗАЦИЯ OKO-0W (OKO-0WL) 3860 руб/3170 руб http://oko-gsm.ru/oko-0w.php...., присылают из Питера по почте, после полной предоплаты,доходит течении нескольких недель..
    VW Touareg, 3.6 FSI, 2008 г.
    VW Passat B6,2.0 FSI,2006г,(продан). VW Passat B5+,1.8T,2002г,(продан).

  7. #7
    Touareg
    Регистрация
    09.12.2008
    Адрес
    Россия, Калининград
    Возраст
    55
    Сообщений
    2,753
    Спасибо +
    Получено: 37
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    ZYM, можно и готовым... Только мобильник достается условно-бесплатно, а тут 3860р...
    Сергей на сером B5+, AVF, 2004г, 6 МКПП.

  8. #8
    Golf Аватар для ZYM
    Регистрация
    24.04.2009
    Адрес
    Россия, Тверь, Санкт-Петербург
    Возраст
    38
    Сообщений
    521
    Спасибо +
    Получено: 5
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Slog я сам начинал с мобильника, минус у него тот что при отрицательной температуре он просто отключается....

    Добавлю к выше описанyому еще одну полезную функцию. которую предлагают некоторые операторы, определение координат телефона по сигналу базовых станций...
    Например у мтс http://www.mpoisk.ru/friends/
    Одно время пользовался этой функцией,при плотном размещении базовых станций местоположение довольно таки точное....
    VW Touareg, 3.6 FSI, 2008 г.
    VW Passat B6,2.0 FSI,2006г,(продан). VW Passat B5+,1.8T,2002г,(продан).

  9. #9
    Заблокирован
    Регистрация
    14.01.2007
    Адрес
    Россия, Березники
    Возраст
    40
    Сообщений
    5,226
    Записей в дневнике
    14
    Спасибо +
    Получено: 73
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Отправь ИМЯ и НОМЕР друга в SMS-сообщении на 6630, и ты сможешь определять его местоположение (если друг даст согласие)
    а сколько стоит данное смс ?

  10. #10
    Golf Аватар для ZYM
    Регистрация
    24.04.2009
    Адрес
    Россия, Тверь, Санкт-Петербург
    Возраст
    38
    Сообщений
    521
    Спасибо +
    Получено: 5
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ALEX94 Посмотреть сообщение
    Отправь ИМЯ и НОМЕР друга в SMS-сообщении на 6630, и ты сможешь определять его местоположение (если друг даст согласие)
    а сколько стоит данное смс ?
    Само сообщение бесплатно, но стоимость одного запроса 10 руб независимо через смс или интернет сделан запрос... http://www.mpoisk.ru/friends/locator/price/
    Я раньше бросал старый мобильник в машину, по необходимости делал запрос.....Еще по секрету скажу(жена если узнает обидеться),подключил и своим домочадцам такую услугу,на всякий случай....

    Вот похожая услуга http://www.mpoisk.ru/family/ она с абонеткой в 50 руб но запросы местоположения помоему бесплатны...
    Последний раз редактировалось ZYM; 05.04.2010 в 08:47.
    VW Touareg, 3.6 FSI, 2008 г.
    VW Passat B6,2.0 FSI,2006г,(продан). VW Passat B5+,1.8T,2002г,(продан).

  11. #11
    Заблокирован
    Регистрация
    14.01.2007
    Адрес
    Россия, Березники
    Возраст
    40
    Сообщений
    5,226
    Записей в дневнике
    14
    Спасибо +
    Получено: 73
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Интересно у нас в регионах работает данная услуга ?

  12. #12
    Golf Аватар для ZYM
    Регистрация
    24.04.2009
    Адрес
    Россия, Тверь, Санкт-Петербург
    Возраст
    38
    Сообщений
    521
    Спасибо +
    Получено: 5
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ALEX94 Посмотреть сообщение
    Интересно у нас в регионах работает данная услуга ?
    Услугой можно воспользоваться на всей территории России
    http://www.mpoisk.ru/help/zone/
    VW Touareg, 3.6 FSI, 2008 г.
    VW Passat B6,2.0 FSI,2006г,(продан). VW Passat B5+,1.8T,2002г,(продан).

  13. #13
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    ALEX94, слишком громоздко и ненадежно.
