    у кого есть возможность киньте ссылочку или схему распиновки разъема с назначением выводов штатной нави, что ставится в нижнюю часть торпеды вещевой/перчаточный ящик. авта в подписи. Моя ЕЛЬЗА что то не кажет

    Добавлено спустя 2 минуты 47 секунд:

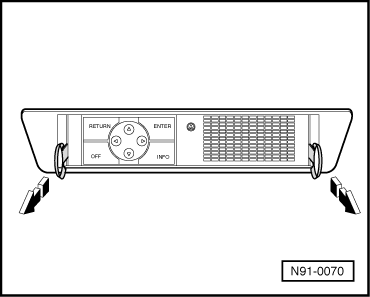

    фотка для пояснения

    [pic]6613[/pic]
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  2. #2
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    57
    Сообщений
    22,541
    Спасибо:
    Получено: 14
    Отправлено: 0

    1 Вы не можете благодарить!

    По умолчанию

    [/url]

    Обзор штекерного разъема блока управления электроники управления навигационной системы

    Соединение 18-контактного штекерного разъема

    Распределение контактов:

    1 - Сигнал данных к дисплею в комбинации приборов
    2 - Клемма 58d
    3 - Клемма 30
    4 - Низкочастотный сигнал голосового вывода, плюс
    5 - Сигнал управления (CTS)
    6 - Сигнал данных (TXD)
    7 - Сигнал данных к дисплею в комбинации приборов
    8 - Сигнал GALA
    9 - Клемма 15
    10 - Низкочастотный сигнал голосового вывода, минус
    11 - Сигнал управления (RTS)
    12 - Сигнал данных (RXD)
    13 - Сигнал данных к дисплею в комбинации приборов
    14 - не задействован
    15 - Клемма 31
    16 - Низкочастотный экран
    17 - Сигнал выключения звука магнитолы
    18 - Экран навигационной системы

    Добавлено спустя 3 минуты 45 секунд:

    блок управления в багажнике :

    [/url]

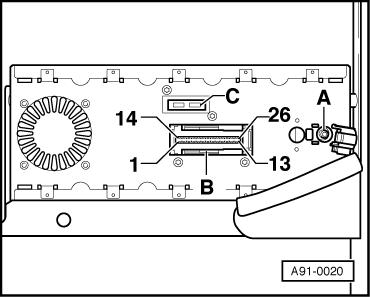

    Обзор штекерного разъема блока управления навигационной системы с дисководом компакт-дисков

    Гнездо для подключения антенны -A-

    Соединение 26-контактного штекерного разъема -B-

    Распределение контактов:

    1 - Клемма 31
    2 - Экран
    3 - Экран
    4 - не задействован
    5 - Сигнал от датчика магнитного поля
    6 - Сигнал от датчика магнитного поля
    7 - Сигнал от левого датчика частоты вращения
    8 - Сигнал выключателя фонарей заднего хода
    9 - Сигнал данных (RXD)
    10 - Сигнал управления (RTS)
    11 - не задействован
    12 - Сигнал выключения звука магнитолы
    13 - Низкочастотный сигнал голосового вывода, плюс
    14 - Клемма 30
    15 - Клемма 15
    16 - Сигнал выключателя обогрева заднего стекла
    17 - не задействован
    18 - Сигнал от датчика магнитного поля
    19 - Электропитание датчика магнитного поля
    20 - Сигнал от правого датчика частоты вращения
    21 - Экран
    22 - Сигнал данных (TXD)
    23 - Сигнал управления (CTS)
    24 - Экран
    25 - Низкочастотный экран
    26 - Низкочастотный сигнал голосового вывода, минус

  3. #3
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    44
    Сообщений
    9,742
    Записей в дневнике
    12
    Спасибо:
    Получено: 515
    Отправлено: 169

    0 Вы не можете благодарить!

    По умолчанию

    Сергей это у меня есть
    меня интересует то как привязать
    взято из темы - http://www.passatworld.ru/phpBB2/viewtopi ... 6&start=45

    http://www.erta.ru/base/vw/gamma5.shtml судя по фотке, у меня такая как ты сказал, а могеш тада сказать : из кокого разъема на майфуне в какой разъем на приборке нужно протянуть провод.

    я так понимаю нужны выводы :
    1. displ data
    2. displ clock
    3. displ ena



    На красном разъеме приборки
    нужно зацепить за № контактов:

    DD - 13
    DC - 12
    DE - 15

    Ну собственно сам увидишь - это те же концы, куда подходят провода от навигации.
    Рекомендую для начала не делать капитально, а подцепится временно и проверить будет ли это вообще жить.
    Заодно можно будет прокинуть до диагностического разъема К-линию от радио.


    Сейчас приборку ну никак снимать не хочется (((( хочу для пробы подключить к разъему нави, а для этого разъема нет пояснений что из них data clock и ena
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  4. #4
    Всем Перцам - Перец Клуба! Аватар для Mex@n!K
    Регистрация
    18.11.2005
    Адрес
    Съебёж, Эта Страна
    Возраст
    39
    Сообщений
    9,313
    Спасибо:
    Получено: 12
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    ladjak
    На 18 контактном разъеме, в панели управления системой навигации:
    Контакт 1 (желто-белый провод) - 3х проводная шина - DATA
    Контакт 7 (желто-красный провод) - 3х проводная шина - CLOCK
    Контакт 13 (желто-синий провод) - 3х проводная шина - ENABLE
    04/AWT/GFY

  5. #5
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    44
    Сообщений
    9,742
    Записей в дневнике
    12
    Спасибо:
    Получено: 515
    Отправлено: 169

    0 Вы не можете благодарить!

    По умолчанию

    Mex@n!K
    мега СПАСИБО дружище!!!!

    Добавлено спустя 37 минут 40 секунд:

    УРЯЯЯЯЯЯЯЯЯЯЯЯЯЯЯЯЯЯЯЯЯ РАБОТАЕТ!!!

    модераторы - перенесите темку в ТЮНИНГ!!!!

    все провода нормально уложу и сфоткаю!!
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  6. #6
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    57
    Сообщений
    22,541
    Спасибо:
    Получено: 14
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ladjak
    Сергей это у меня есть
    ты же не говоришь ничего...просил распиновку - я тебе её и дал...( спросил бы конкретнее тогда)

    остальное уже Кирилл ответил...

  7. #7
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    44
    Сообщений
    9,742
    Записей в дневнике
    12
    Спасибо:
    Получено: 515
    Отправлено: 169

    0 Вы не можете благодарить!

    По умолчанию

    1967s
    извини просто сразу не все написал, ступил - признаю, все равно СПАСИБО!!
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  8. #8
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    44
    Сообщений
    9,742
    Записей в дневнике
    12
    Спасибо:
    Получено: 515
    Отправлено: 169

    0 Вы не можете благодарить!

    По умолчанию

    сегодня нашел время все доделать капитально и обнаружил такой трабл:

    подключаю провода к разъему нави (нави отключена), включаю майфу и зажигание - информация с майфуна отображается, но если вставить разъем в нави, то инфа с дисплэя пропадает

    ИМХО возможно сигнал на включение доп секции приборки приходит отдельно от нави???
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949
