электрики помогите с распиновкой приборки!
  1. #1
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,198
    Спасибо +
    Получено: 18
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию электрики помогите с распиновкой приборки!






    Приветсвую ! эти картинки взял с польского сайта B5.

    Интересует какой провод на первой картинке какому соответсвует на второй (нижней) а то провода все одинакового цвета PS radio/navi не интересует. [/img]
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  2. #2
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Xameleon

    ты бы в ПОИСК сходил...там эти распиновки во всех вариантах - не один раз выложены...

  3. #3
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,198
    Спасибо +
    Получено: 18
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    мне не обязательно знать какой пин чему соответсует, когда наглядно видно то в разы проще справиться
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  4. #4
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Xameleon
    фотки у меня не загружаются, скинь модель авто от которого приборка или кинь ссылку где эти фотки лежат
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  5. #5
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,198
    Спасибо +
    Получено: 18
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    kalian2 источник вот здесь http://forum.vw-passat.pl/showthread.php?p=570635 с фото.

    Была приборка 3b0 920 807 а будет 3b0 920 845

    мне бы вот только с тремя проводками разобраться, в остальном уже всему научился
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  6. #6
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Xameleon
    с работы фотки блокируются, давай пойдем по другому пути, скажи мне от какой машины старая приборка и новая (марка,год, система впрыска) и какие контакты на каких разъемах тебя интересуют.
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  7. #7
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,198
    Спасибо +
    Получено: 18
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    обе машины b5+, двигатели и коробки одинаковые, вобщем все идентично, только приборка 2001 года машины а моя 2002. Еще как вариант приедтся мне вспарывать жгут проводов родной проводки с приборкой 2001г и смотреть откуда и куда приходят провода чтобы себе сделать так же
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  8. #8
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Xameleon
    посмотри схемку, может поможет.
    Если нет,то будем еще искать
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  9. #9
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,198
    Спасибо +
    Получено: 18
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    спасибо, попробую воспользоваться!
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  10. #10
    Touareg
    Регистрация
    06.03.2007
    Адрес
    Россия, Москва, СЗАО
    Возраст
    43
    Сообщений
    2,076
    Записей в дневнике
    1
    Спасибо +
    Получено: 131
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Xameleon
    приедтся мне вспарывать жгут проводов родной проводки с приборкой 2001г и смотреть откуда и куда приходят провода чтобы себе сделать так же
    Ну вообще-то приборки по подключению должны быть одинаковыми. Только у тебя не подключены кнопки управления дисплеем на подрулевике (проводов вообще не должно быть). Зачем жгуты вспарывать ? Там всего 3 или 4 провода подключается дополнительно.
    В поиске распиновка приборки есть, на авто любого года.

  11. #11
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,198
    Спасибо +
    Получено: 18
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

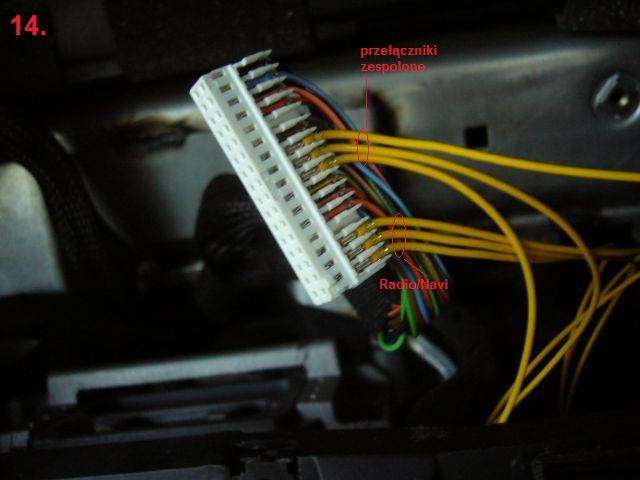

    я таки распорол жгут (не на своей машине), у меня все подторпедные кишки лежат. Сделал даже фото. Вот если хотите глядите какие провода штатно куда приходят (зеленый голубой серый)



    Но теперь терзает вопрос! что это за два крайних провода переплетенных между собой черный и зеленый слева? за что они отвечают? тоже вроде идут из фишки подрулевой!
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  12. #12
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Xameleon
    переплетеные только провода шины, блин фото так и не загружается
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  13. #13
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Xameleon
    что это за два крайних провода переплетенных между собой черный и зеленый слева?
    это CAN-шина...

  14. #14
    Passat
    Регистрация
    26.05.2006
    Адрес
    Великобритания
    Возраст
    53
    Сообщений
    1,152
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от 1967s
    это CAN-шина...


    Низкоскоростная, 100 кбит/с CAN-шина блока коморта, оранжевая пара - высокоскоростная, 500 кбит/с CAN-шина моторного блока.
