патрубок

**Sergunya** · 14.10.2009, 15:02

Добрый день...

Пассат Б5.5 2002 год , 1.9 тди 135 лошадей

седан... тип двигателя тяжело сказать машина не моя...

В общем столкнулся с заменой патрубка с турбины на интеркулер... т.к. его порвали и когда то в сервисе подрезали и натянули для временной эксплатации...

Сейчас у меня на руках 2 патрубка по резаный старый и новый который мне прислали...

но как то они не сходяца немнога.... вот фото ниже ...

не могли бы дать схему разборки , и фото какой должен быть патрубок

**montana** · 14.10.2009, 15:09

Похоже новый патрубок от интеркуллера к впуску

**Sergunya** · 14.10.2009, 15:24

просто заказал.... а вот разница... у мойго с вальзовоным соеденениям а там видно вырезы для хамутово... вот и прошу схему сборки разборки т.к там у меня пару вопросов есть... и фото патрубка который должен быть в орегинале на этот пассат т.к. фото я не нашол в гогле..

**1967s** · 14.10.2009, 15:33

Сообщение от Sergunya

патрубка с турбины на интеркулер

там вообще-то разные патрубки, в зависимости от мотора...

Сообщение от Sergunya

не могли бы дать схему разборки , и фото какой должен быть патрубок

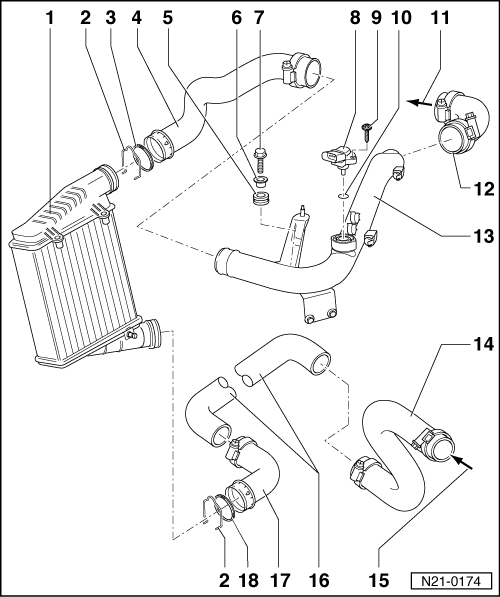

AVF / AWX

1 - Интеркулер
2 - Крепежная скоба
3 - Уплотнительное кольцо круглого сечения
4 - Соединительный шланг
5 - Резиновая втулка
6 - Втулка
7 - 10 Нм
8 - Уплотнительное кольцо круглого сечения
9 - Датчик давления во впускном патрубке -G71- с датчиком температуры воздуха во впускном патрубке -G72-
10 - 3 Нм
11 - к впускному патрубку
12 - Крепежная скоба
13 - Соединительный шланг
14 - Трубка наддувочного воздуха
15 - Соединительный шланг
16 - Уплотнительное кольцо круглого сечения
17 - от турбонагнетателя
18 - Поперечная трубка
19 - Соединительный шланг

[/url]

**Sergunya** · 14.10.2009, 16:34

Но я заеду в VW центр... там посматрю патрубак... но который я счас снял креплеия у него нижнее Номер 16... но верхнее хамут... вот фото.. я хотел узнать он симаеца или нет ?

**COOLLER** · 14.10.2009, 16:37

Sergunya
Тебе нужен такой, как слева.
Справа это кажется от более ранних TDI.

**Sergunya** · 14.10.2009, 16:41

ну может Вин : WVWZZZ3BZ2P069424

**1967s** · 14.10.2009, 16:42

Сообщение от Sergunya

но который я счас снял креплеия у него нижнее Номер 16... но верхнее хамут... вот фото.. я хотел узнать он симаеца или нет ?

ты сам прочитай ещё раз то, что написано...(извини, без обид - но ни черта непонятно...скоро начну "резать" подобные сообщения - здесь же технический форум...потрудись понятно свои вопросы излагать)...

что "симаеца" ??? патрубок, хомут, завальцовка...

давай свой вопрос понятнее как-то обозначь...

**Sergunya** · 14.10.2009, 16:43

COOLER да но мне бы фото в его целом виде... и как он должен правельно разбераца и собераца... т.к. последния фото я думаю то что от турбины это алюминивый переходник должен отсоеденяца... но как имено я понять не могу... там есть по кругу 3 маленьких шистиграника я их открутил но как дальше не могу понять...

**-=DeNi$=-** · 14.10.2009, 16:46

Я на своем менял у меня с двумя скобами по краям, как на схеме 1967s

Но бывают на турбине крепится хомутом, а к трубе идущей на интеркуллер скобой...

**COOLLER** · 14.10.2009, 16:46

Sergunya
Вытаскивается немного клипса и просто вынимается.

**1967s** · 14.10.2009, 16:48

Сообщение от -=DeNi$=-

бывают на турбине крепится хомутом, а к трубе идущей на интеркуллер скобой

бывает ...

AVB

[/url]

**-=DeNi$=-** · 14.10.2009, 16:51

Sergunya
Железная часть на патрубке не снимается, она завальцована! Тебе нужен патрубок, как слева на 1 фото. Только не обрезанный. Он одним концом одевается на алюминиевую трубу(которую ты пытался снять и зажимается обычным хомутом) а другая сторона патрубка вставляется в трубу идущую на интеркуллер и фиксируется скобой.

Если ты хочешь развальцевать железку со старого патрубка и поставить на новый, я думаю не выйдет это у тебя...

**Sergunya** · 14.10.2009, 17:05

Денис а которую я снимаю алюминиваю трубку она вобще снимаеца или она запресована и или завальцована тоже?

**-=DeNi$=-** · 14.10.2009, 18:36

Sergunya
Я турбину не разбирал, думаю эта ее часть не съемная. Да и зачем тебе ее снимать?

Ищи патрубок, такой как стоял раньше натягивай на турбину затягивай хомутом и все. Я у нас свой на разборке не нашел, заказывал навый порядка 100$. Но повторюсь у меня с обоих сторон он крепится скобами...

**1967s** · 14.10.2009, 20:02

Сообщение от Sergunya

Вин : WVWZZZ3BZ2P069424

по этому ВИН-у тебе нужен патрубок под номером 3B0 145 828 G

( завальцовка...уплотнительные кольца в комплекте)

на всякий случай :

зажим со стороны турбины - 1J0 145 769
зажим со стороны напорной трубы - 1J0 145 769 G

**Sergunya** · 15.10.2009, 17:52

Блогадарю всех...

вобщем патрубок который мне прислали я отправил обратно...

взял который был просто напросто сделал соединения после изгиба и нашёл по диаметру кусок трубы такой же ... соединил всё это дело посадил на стяжки и поставил на место

не хуже оригинала

тока вот сфотографировать забыл... у не чего завтра сделаю фото на самой машине

если мало ли кто еще с этим сталкнёца что бы не платить 100 зелёных... т.к. у нас он стоит в Латвии 125

**-=DeNi$=-** · 15.10.2009, 19:49

Sergunya
Я бы наверно тоже чтонибудь попытался заколхозить, только с таким патрубком как меня это сложно

Фотку выложи, глянем что у тебя вышло
