Сигнал спидометра от панели приборов к мозгам: какой провод?
  1. #1
    Polo
    Регистрация
    06.04.2005
    Возраст
    44
    Сообщений
    336
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию Сигнал спидометра от панели приборов к мозгам: какой провод?

    Всем привет,

    К сожалению, нет под рукой Эльзы.

    Подскажите какой провод идет от приборной панели к ECU, по которому передается сигнал от датчика скорости? У меня этот повод гючит.

    Год 2000, двигатель ARG, коробка DWA, sales type 3B23W5.

    Спасибо!

    P.S. Там сделано так: от датчика скорости VSS на коробке (шрусе) сигнал скорости сначала поступает на приборую панель (там спидометр), потом от приборной панели идет в мозги (ECU). Мозгам надо знать про скрорость для круиз-контроля и т.п. У меня плохой котакт в этом втором сегменте от панели приборов к мозгам.

  2. #2
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от notorious
    Подскажите какой провод идет от приборной панели к ECU
    По схеме там два соединения по пути и цвета проводов меняются



    Добавлено спустя 32 минуты 57 секунд:

    Цитата Сообщение от notorious
    Там сделано так: от датчика скорости VSS на коробке (шрусе) сигнал скорости сначала поступает на приборую панель (там спидометр), потом от приборной панели идет в мозги (ECU). Мозгам надо знать про скрорость для круиз-контроля и т.п. У меня плохой котакт в этом втором сегменте от панели приборов к мозгам.
    Как узнал что мозги скорость не видят?

    В контроллере двигателя показания скорости имеются, там что показывает (5или 11 группа, кажется)?
    APT, 1,8 универсал

  3. #3
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,794
    Спасибо +
    Получено: 213
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    pavel1
    Паша, это что за схема?
    вроде на ней датчик скорости поворота (угла поворота) от системы ESP
    я лох , к-линия?
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  4. #4
    Polo
    Регистрация
    06.04.2005
    Возраст
    44
    Сообщений
    336
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    >> Как узнал что мозги скорость не видят?

    После интенсивного копания под торпедой (меняли радиатор печки! )

    ECU выдает стал выдавать ошибку:

    16885 - Vehicle Speed Sensor: Implausible Signal
    P0501 - 35-00 - -

    При этом если подключить VAGCOM, то показания скорости выдаются как ноль, т.е. мозги всегда думают что я стою. Как следствие не работает круиз-контроль. При этом спидометр прекрасно показывает скорость. Их этого я делаю вывод, что до спидометра сигнал от датчика скорости доходит, а до мозгов уже нет. Вилимо, во время сборки-разборки торпеды что-то стронули...

    >> В контроллере двигателя показания скорости имеются, там что показывает (5или 11 группа, кажется)?

    Да, я их смотрел. Эти показания всегда равны нулю.

    Добавлено спустя 29 секунд:

    Павел, схему не понял.

  5. #5
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,794
    Спасибо +
    Получено: 213
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    notorious
    спидометр работает?

    Добавлено спустя 11 минут 50 секунд:

    Если спидометр работает, то проблема в цепи между приборкой контакт Т32а/3 (синий разъем) и блоком управления двигателя, контакт Т121/54, провод бело-синий
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  6. #6
    Polo
    Регистрация
    06.04.2005
    Возраст
    44
    Сообщений
    336
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Tecro,

    спидометр работает. Спасибо за информацию по контактам. Сейчас пойду проверять.

  7. #7
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от tecro
    вроде на ней датчик скорости поворота (угла поворота) от системы ESP
    Где ты это увидел?

    Это схема "компутер дата лайнз" между блоками, переводить нада?

    Цитата Сообщение от tecro
    контакт Т32а/3 (синий разъем) и блоком управления двигателя, контакт Т121/54, провод бело-синий
    Что-то с моей схемой не вяжется

    Может свою выложишь для сравнения?
    APT, 1,8 универсал

  8. #8
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,794
    Спасибо +
    Получено: 213
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от pavel1
    Может свою выложишь для сравнения?
    так я в эльзе смотрел

    Добавлено спустя 50 секунд:

    могу по частям выложить
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  9. #9
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от tecro
    так я в эльзе смотрел
    Ну дык это наша Эльза, у меня нет


    Цитата Сообщение от tecro
    могу по частям выложить
    Будь великодушен залей
    APT, 1,8 универсал

  10. #10
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,794
    Спасибо +
    Получено: 213
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

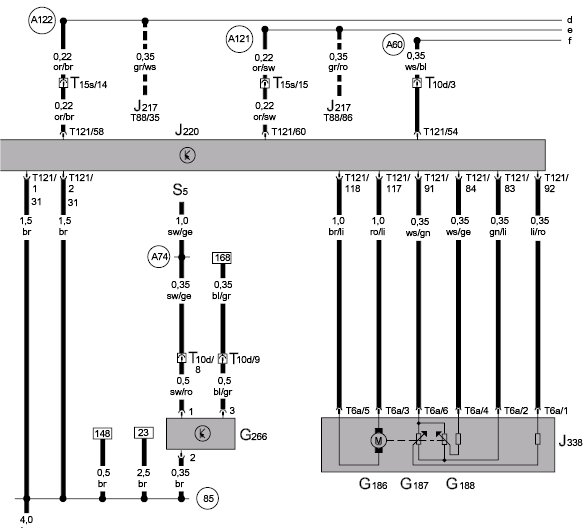

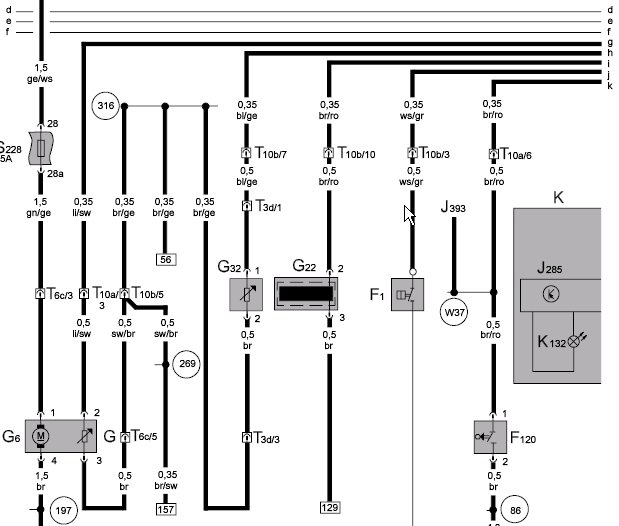

    значит так:
    сигнал с датчика скорости G22 по линии i на рисунке



    поступает на панель приборов, контакт Т32а/22 и далее



    с контакта приборки, контакт Т32а/3 по линии f на рисунке поступает на контакт Т121/54 блока управления



    вот вроде и все

    Добавлено спустя 5 минут 17 секунд:

    Цитата Сообщение от pavel1
    Это схема "компутер дата лайнз" между блоками, переводить нада?
    а я про что написал?
    Цитата Сообщение от tecro
    я лох
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  11. #11
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от tecro
    с контакта приборки, контакт Т32а/3 по линии f на рисунке поступает на контакт Т121/54 блока управления
    А как ты это узнал, что он по этому проводу выходит с приборки, там просто условно модуль показан или по комментарию к А60?

    Это аналоговый или цифровой сигнал?
    APT, 1,8 универсал

  12. #12
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,794
    Спасибо +
    Получено: 213
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от pavel1
    А как ты это узнал, что он по этому проводу выходит с приборки, там просто условно модуль показан или по комментарию к А60?
    из эльзы
    Разъем (32-контактный) -T32a-, синий
    1 - Клемма 15, плюс
    2 - Контрольная лампа правых указателей поворота -K94-
    3 - Выходной сигнал 1 от электронного спидометра -G21-
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  13. #13
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от tecro
    3 - Выходной сигнал 1 от электронного спидометра -G21-
    Аааа, из распиновки вычислил
    Так аналог или цифра?

    А я предполагал что блоки по шине инфу гоняют
    APT, 1,8 универсал

  14. #14
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,794
    Спасибо +
    Получено: 213
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от pavel1
    Аааа, из распиновки вычислил
    расколол блин
    Цитата Сообщение от pavel1
    Так аналог или цифра?
    Паш, честно не знаю, но думаю аналог
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  15. #15
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от tecro
    но думаю аналог
    Скорее всего
    APT, 1,8 универсал

  16. #16
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,794
    Спасибо +
    Получено: 213
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    pavel1
    скажу по секрету, в GFSLight еще подсмотрел
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  17. #17
    Polo
    Регистрация
    06.04.2005
    Возраст
    44
    Сообщений
    336
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Tecro, Павел,

    Спасибо еще раз. Три схемы супер!!!

  18. #18
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от notorious
    Три схемы супер!!!
    Мою первую не смотри-неправильная
    По результатам отпишись, успехов
    APT, 1,8 универсал

  19. #19
    Polo
    Регистрация
    06.04.2005
    Возраст
    44
    Сообщений
    336
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    >> По результатам отпишись, успехов

    Нашел проблему. Она была именно в том проводе, который вел от приборки к ECU. Это был сине-белый провод, в точности как на схеме. При выходе провода из приборки в него был вкручен провод, который забирал сигнал скорости на сигнализацию. Сигналку установили хреново и скрутка испортилась. Вообще, мой опыт такой, что сингалки у нас ставят крайне хреново. Когда потом лезешь под торпедо или в коробку с ECU, то находишь там тарелку со спагетти, которые крайне трудно распутать. Я больше всего боялся, что сгорел выход с приборки, либо вход на ECU, но мне повезло и это был именно провод. Ремонт скрутки вылечил проблему.

    Еще раз спасибо за схемы. Без них решить проблему было бы не возможно.
