  1. #1
    Phaeton Аватар для Михаил GE
    Регистрация
    04.10.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    39
    Сообщений
    3,405
    Записей в дневнике
    1
    Спасибо +
    Получено: 11
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию Электросхема индикатора износа колодок

    Мож у кого есть полная схема индикатора износа колодок ....Горит индикатор постоянно - даже со снятыми разъёмами колодок.......те провода что на подвеске висят- без видимых повреждений а вот куда они дальше идут - ненашёл
    1999 1.8T AEB - ПРОДАН
    R51 2.5 TD - 2012 - "Снежок"

  2. #2
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Михаил GE
    Горит индикатор постоянно - даже со снятыми разъёмами колодок.
    со снятыми разъемами он и должен гореть..там простейшая цепь на "разрыв"...вставь скрепку в разъем и посмотри - погаснет или нет?

  3. #3
    Phaeton Аватар для Михаил GE
    Регистрация
    04.10.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    39
    Сообщений
    3,405
    Записей в дневнике
    1
    Спасибо +
    Получено: 11
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Серёж, пробовал и так и так всёравно горит - сейчас колодки новые стоят- не гаснет ....поэтому и предполагаю что обрыв где то, а чтобы его обнаружить надо знать куда эти провода в салоне приходят
    1999 1.8T AEB - ПРОДАН
    R51 2.5 TD - 2012 - "Снежок"

  4. #4
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Михаил GE
    Может во время твоей последней мегаоперации что задели?
    кк #568
    Скаут А5 FL

  5. #5
    Phaeton Аватар для Михаил GE
    Регистрация
    04.10.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    39
    Сообщений
    3,405
    Записей в дневнике
    1
    Спасибо +
    Получено: 11
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    jzlнеа, уже давно так - я изменил кодировку приборки, чтобы этого индикатора вообще небыло, а теперь решил разобраться в чём дело
    1999 1.8T AEB - ПРОДАН
    R51 2.5 TD - 2012 - "Снежок"

  6. #6
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Михаил GE
    чтобы его обнаружить надо знать куда эти провода в салоне приходят
    в панель приборов...

  7. #7
    Phaeton Аватар для Михаил GE
    Регистрация
    04.10.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    39
    Сообщений
    3,405
    Записей в дневнике
    1
    Спасибо +
    Получено: 11
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Кто у нас тут инфой владеет

    Добавлено спустя 1 минуту 45 секунд:

    Серёж, Так вот и интересно, на какие пины приборки
    1999 1.8T AEB - ПРОДАН
    R51 2.5 TD - 2012 - "Снежок"

  8. #8
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Михаил GE
    Так вот и интересно, на какие пины приборки
    если до вечера никто не напишет - я тебе вечером всё сюда скину... ( все программы дома...здесь нет ни фига... )

  9. #9
    Phaeton Аватар для Михаил GE
    Регистрация
    04.10.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    39
    Сообщений
    3,405
    Записей в дневнике
    1
    Спасибо +
    Получено: 11
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Серёж спасибки, буду ждать
    1999 1.8T AEB - ПРОДАН
    R51 2.5 TD - 2012 - "Снежок"

  10. #10
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Михаил GE
    на какие пины приборки

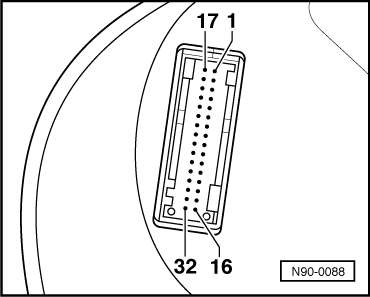

    Разъем (32-контактный) -T32b-, зеленый

    7 - Контрольная лампа износа тормозных колодок -K32-


  11. #11
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,258
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,377
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    1967s
    Слухай, а ты где это отрыл, просто интересно?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  12. #12
    Phaeton Аватар для Михаил GE
    Регистрация
    04.10.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    39
    Сообщений
    3,405
    Записей в дневнике
    1
    Спасибо +
    Получено: 11
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Серёж, несовсем понял , это две пары контактов? 17 и 1 одна сторона, 32 и 16 другая сторона или я туплю
    1999 1.8T AEB - ПРОДАН
    R51 2.5 TD - 2012 - "Снежок"

  13. #13
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Михаил GE
    Так просто обозначена нумерация контактов. Для того чтобы найти, например, 7-й. Разъём асимметричный, думаю по месту сразу разберёшься.
    кк #568
    Скаут А5 FL

  14. #14
    Пушистый Аватар для енот
    Регистрация
    22.12.2006
    Адрес
    Санкт-Петербург
    Возраст
    34
    Сообщений
    23,032
    Спасибо +
    Получено: 2,482
    Отправлено: 1,936

    0 Вы не можете благодарить!

    По умолчанию

    Михаил GE
    7-ой - это правый ряд седьмой сверху (если смотреть на картинку). колодка на 32-ва пина.
    Цитата Сообщение от jzl
    Разъём асимметричный


    Добавлено спустя 2 минуты 44 секунды:

    Цитата Сообщение от COOLLER
    а ты где это отрыл, просто интересно?
    ELSA.
    3G5/CJS/RRL/LH5X
    отвага и безумие.

  15. #15
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

    Михаил GE
    Правая сторона сверху вниз контакты с 1 по 16, левая сторона сверху вниз с 17 по 32.
    Получается, правая сторона сверху 7 контакт- сигнал износа колодок, второй контакт на массу
    APT, 1,8 универсал

  16. #16
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,258
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,377
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    енот
    Или я пользоватся ей не умею...или не так ищу.
    В каком разделе это находится?Ткните мне носом плиз
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  17. #17
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Михаил GE
    Сорри за ОФФ
    pavel1
    Зайди пожалуйста в мою темку
    кк #568
    Скаут А5 FL

  18. #18
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER
    В каком разделе это находится
    Электроборудование - панель приборов...

    Добавлено спустя 1 минуту 53 секунды:

    Цитата Сообщение от Михаил GE
    Серёж, несовсем понял , это две пары контактов? 17 и 1 одна сторона, 32 и 16 другая сторона или я туплю
    всего 32 контакта...справа, сверху вниз - с 1-го по 16-й..

    слева сверху вниз - с 17-го по 32-й...

  19. #19
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,258
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,377
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    1967s
    Ткни носом куда нужно жать...

    нас без сомнения ждут приключения, мы ведь не любим скучать..

  20. #20
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER
    Ткни носом куда нужно жать
    1. Руководство по ремонту

    2. Идентификация авто

    3. Электрика

    4. вот оно :


Страница 1 из 5 123 ... ПоследняяПоследняя
