Моенты затяжек при замене ГРМ на AWM
  1. #1
    Golf
    Регистрация
    07.02.2009
    Адрес
    Россия, Ростов-на-Дону
    Возраст
    39
    Сообщений
    791
    Спасибо +
    Получено: 1
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию Моенты затяжек при замене ГРМ на AWM

    Доброй ночи Всем форумчанам!
    На днях должен прийти заказ ГРМ в соответсвии со списком от Bazarov. Вот решил собрать в одну таблицу данные по моментам затяжек при заменеГРМ.

    СМОТРИТЕ НИЖЕ СООБЩЕНИЕ ОТ Bazarovа

    Заране спасибо!
    Jetta V 2007 МКПП 1.6 BSE
    Passat B6 2009 МКПП 1.6 BSE

  2. #2
    Golf
    Регистрация
    07.02.2009
    Адрес
    Россия, Ростов-на-Дону
    Возраст
    39
    Сообщений
    791
    Спасибо +
    Получено: 1
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Неужели никто не менял ГРМ. Или на глаз затягивали болты?
    Jetta V 2007 МКПП 1.6 BSE
    Passat B6 2009 МКПП 1.6 BSE

  3. #3
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Andri&Passat_B5
    Неужели никто не менял ГРМ. Или на глаз затягивали болты?
    меняли...и затягивали...

    Цитата Сообщение от Andri&Passat_B5
    Датчик давления масла ?
    25 Нм

    Цитата Сообщение от Andri&Passat_B5
    Датчик температуры ОЖ
    а ему зачем?

    Цитата Сообщение от Andri&Passat_B5
    Болт крепления термостата
    15 Нм

    Цитата Сообщение от Andri&Passat_B5
    4 болта крепления крыльчатки вентилятора радиатора
    10 Нм (на вискомуфте)

  4. #4
    Golf
    Регистрация
    07.02.2009
    Адрес
    Россия, Ростов-на-Дону
    Возраст
    39
    Сообщений
    791
    Спасибо +
    Получено: 1
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Спасибо 1967s

    Цитата Сообщение от 1967s
    Andri&Passat_B5 писал(а):
    Датчик температуры ОЖ

    а ему зачем?
    Стормозил, забыл что он стопорным кольцом ...

    1967s, а остальное все правильно?
    Jetta V 2007 МКПП 1.6 BSE
    Passat B6 2009 МКПП 1.6 BSE

  5. #5
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Andri&Passat_B5
    а остальное все правильно?
    да - но нужно поправить :

    Цитата Сообщение от Andri&Passat_B5
    Болты натяжителя ремня ГРМ 27
    что имеется в виду??

    - крепёжная гайка натяжного ролика ГРМ - 27 Нм

    и можно дополнить :

    натяжитель поликлинового ремня - 25 Нм

  6. #6
    Golf
    Регистрация
    07.02.2009
    Адрес
    Россия, Ростов-на-Дону
    Возраст
    39
    Сообщений
    791
    Спасибо +
    Получено: 1
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от 1967s
    Andri&Passat_B5 писал(а):
    Болты натяжителя ремня ГРМ 27

    что имеется в виду??
    Опечатка, когда копировал в ворде - забыл исправить: имел ввиду гайку.

    А вот еще в книжке нашел "Болт автоматического регулятора распредвала 10 Нм (двигатели AWT и ALT)"
    только я не могу понять что это за болт, с такой маленькой затяжкой? Где он?
    Jetta V 2007 МКПП 1.6 BSE
    Passat B6 2009 МКПП 1.6 BSE

  7. #7
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Andri&Passat_B5
    А вот еще в книжке нашел "Болт автоматического регулятора распредвала 10 Нм (двигатели AWT и ALT)" только я не могу понять что это за болт, с такой маленькой затяжкой? Где он?
    я думаю - речь про болты натяжителя цепи распредвалов - именно они затягиваются на 10 Нм...

    Цитата Сообщение от Andri&Passat_B5
    Болт натяжителя 10
    это ты о нём???...тогда тоже нужно исправить...(а то подумают про корпус натяжителя ГРМ)

  8. #8
    Golf
    Регистрация
    07.02.2009
    Адрес
    Россия, Ростов-на-Дону
    Возраст
    39
    Сообщений
    791
    Спасибо +
    Получено: 1
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от 1967s
    а то подумают про корпус натяжителя ГРМ
    1967s, это Вы имеете ввиду болты крепления натяжителе к двигателю?
    А они с каким моментом затягиваются? Я его еще не снимал, и в руках не держал, а сейчас жду запчасти и буду менять ГРМ. Пока есть время собираю инфу.

    А первое сообщение сейчас исправлю.
    Jetta V 2007 МКПП 1.6 BSE
    Passat B6 2009 МКПП 1.6 BSE

  9. #9
    Всем Перцам - Перец Клуба! Аватар для Bazarov
    Регистрация
    09.03.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    34
    Сообщений
    8,027
    Спасибо +
    Получено: 131
    Отправлено: 16

    0 Вы не можете благодарить!

    По умолчанию

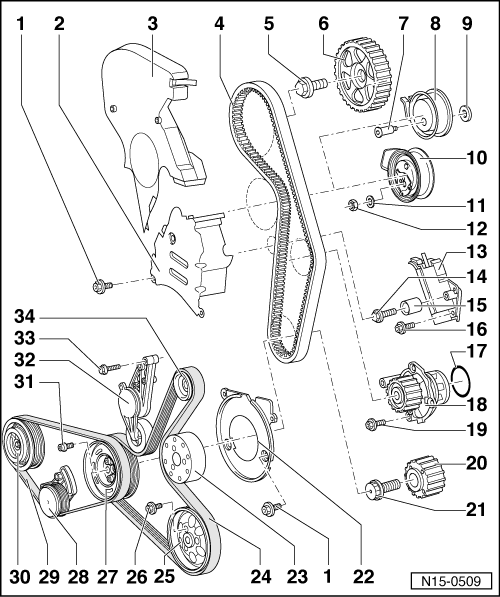

    1 - 10 Нм
    q заменить
    2 - Средняя часть крышки зубчатого ремня
    3 - Верхняя часть крышки зубчатого ремня
    4 - Зубчатый ремень привода ГРМ
    q перед снятием пометить направление хода
    q проверить на износ
    q не переламывать
    q снятие и установка → Глава
    5 - 65 Нм
    q Для откручивания и затяжки использовать контропору -3036-
    6 - Звездочка распредвала
    q Соблюдать монтажное положение: узкая сторона шкива распределительного вала обращена наружу, видна метка ВМТ 1-го цилиндра
    7 - 27 Нм
    8 - Натяжной ролик
    q до 07.00: без возможности регулировки
    9 - Шайба
    10 - Натяжной ролик
    q с 08.00: необходима регулировка с помощью цапфового ключа -3387-
    11 - Шайба
    12 - 27 Нм
    13 - Натяжное приспособление для зубчатого ремня
    q до 07.00: зафиксировать стопорным штифтом -T40011-
    q с 08.00: зафиксировать стопорной пластинкой -T10008-
    14 - 25 Нм
    15 - Отводной ролик
    16 - 15 Нм
    17 - Уплотнительное кольцо круглого сечения
    q при повреждении заменить
    18 - Водяной насос
    q снятие и установка → Глава
    19 - 15 Нм
    20 - Звездочка коленвала
    21 - 90 Нм + довернуть на 1/4 об. (90°)
    q заменить
    q На резьбе и буртике не должно быть масла и смазки
    q Для откручивания и затяжки использовать контропору -3415-
    22 - Нижняя часть крышки зубчатого ремня
    23 - Ременный шкив
    q для вискомуфты вентилятора
    24 - Поликлиновой ремень
    q перед снятием пометить направление хода
    q снятие и установка → Глава
    25 - Ременный шкив
    q для крыльчатого насоса усилителя рулевого механизма
    26 - 25 Нм
    27 - Шкив/демпфер крутильных колебаний
    q для двух ременных приводов
    q Установка возможна только в одном положении - отверстия -
    q Соблюдать положение при установке зубчатого ремня → Глава, снятие и установка зубчатого ремня, натяжение
    28 - Натяжитель поликлинового ремня
    29 - Поликлиновой ремень
    q для компрессора климатической установки
    q перед снятием пометить направление хода
    q снятие и установка → Глава
    30 - Ременный шкив
    q для компрессора климатической установки
    q Крепление компрессора кондиционера - кронштейн- блок цилиндров → Группа ремонта. 87
    31 - 10 Нм + довернуть на 1/4 об. (90°)
    q заменить
    32 - Натяжное приспособление для поликлинового ремня
    q Для освобождения поликлинового ремня повернуть вильчатым гаечным ключом → Глава
    33 - 25 Нм
    34 - Ременный шкив
    q генератора
    Комплексная диагностика и ремонт бензиновых турбомоторов в индивидуальном порядке. 8-9I6-Ioo*Ч2*6Восемь

  10. #10
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Andri&Passat_B5
    болты крепления натяжителе к двигателю?
    А они с каким моментом затягиваются?
    да...выше Сергей уже всё показал...

  11. #11
    Golf
    Регистрация
    07.02.2009
    Адрес
    Россия, Ростов-на-Дону
    Возраст
    39
    Сообщений
    791
    Спасибо +
    Получено: 1
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Большое спасибо Bazarov!!! и 1967s тоже !!!
    То что мне и надо. Прямо в точку - выстрел прямо в голову!
    Где Вы все это берете? Наверное в ELSA?
    Jetta V 2007 МКПП 1.6 BSE
    Passat B6 2009 МКПП 1.6 BSE

  12. #12
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Andri&Passat_B5
    Где Вы все это берете? Наверное в ELSA?
    именно в ней...

  13. #13
    Golf
    Регистрация
    07.02.2009
    Адрес
    Россия, Ростов-на-Дону
    Возраст
    39
    Сообщений
    791
    Спасибо +
    Получено: 1
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от 1967s
    именно в ней...
    Благодаря Вам может скоро и у нас в Ростове появиться ELSA и не будем задавать глупых вопросов!
    Еще раз огромное СПАСИБО!
    Jetta V 2007 МКПП 1.6 BSE
    Passat B6 2009 МКПП 1.6 BSE

  14. #14
    Lupo Аватар для Road_Runner
    Регистрация
    04.08.2008
    Адрес
    Россия, Владимир
    Возраст
    33
    Сообщений
    192
    Спасибо +
    Получено: 9
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    А где в Эльзе страничка с этой картинкой?
    VW Passat B5+ Variant, 2002 г.в., AWT, МКПП5, Синенькая (8 лет 5 месяцев 22 дня) - Продана
    VW Touran 1Т2, 2010 г.в., BMM, DQ250 - Чорный ТурбоТепловозик
