Замена шланга клапана СВВ
  1. #1
    Polo
    Регистрация
    21.10.2008
    Адрес
    Беларусь, Минск
    Возраст
    34
    Сообщений
    361
    Спасибо +
    Получено: 23
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию Замена шланга клапана СВВ

    ДД!
    Ребята, подскажите, куда ведет другой конец шланга клапана СВВ. Мой развалился, хочу поменять, но не вижу конца. Как правильно к нему подлезть, снять тройник ВКГ , что еще? Спасибо.

  2. #2
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,798
    Спасибо +
    Получено: 216
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    RuddeR

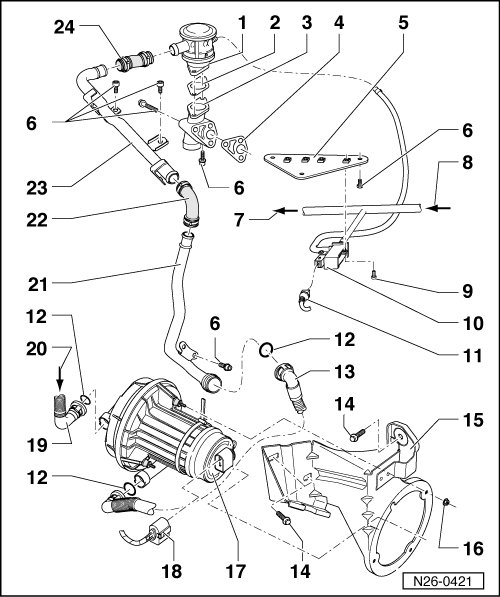

    на клапан подачи вторичного воздуха N112

    1 - Комбинированный клапан
    2 - Прокладка
    3 - Кронштейн
    4 - Прокладка
    5 - Кронштейн
    6 - 10 Нм
    7 - к перепускному клапану турбонагнетателя -N249-
    8 - от вакуум-ресивера/разъем впускного коллектора
    9 - 6 Нм
    10 - Клапан подачи вторичного воздуха -N112-
    11 - Штекер 2-контактный зеленый
    12 - Уплотнительное кольцо круглого сечения
    13 - Напорный шланг
    14 - 8 Нм
    15 - Кронштейн
    16 - 8 Нм
    17 - Двигатель для насоса вторичного воздуха -V101-
    18 - Штекер
    19 - Рукав воздухозаборника
    20 - От воздушного фильтра
    21 - Соединительная трубка
    22 - Уголок
    23 - Напорная труба
    24 - Тройник
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist
