Ремонт АКПП 01N. Фотоотчет
Всем привет!!!
Предыстория: В АКПП попала вода (похоже что все-таки антифриз, радиатор буду менять), и ускорила износ итак подношенной коробки.
Начнем =)

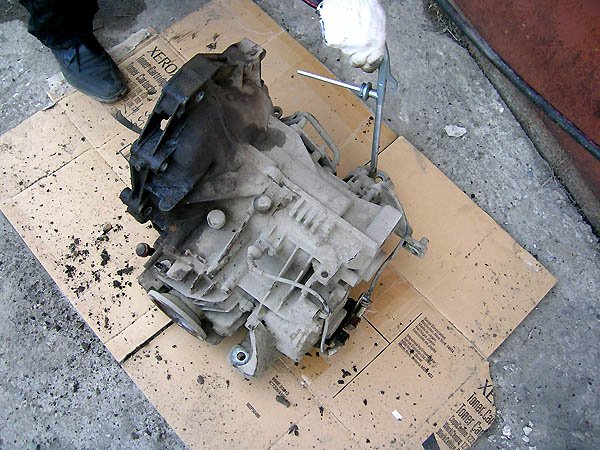

Вот она родимая

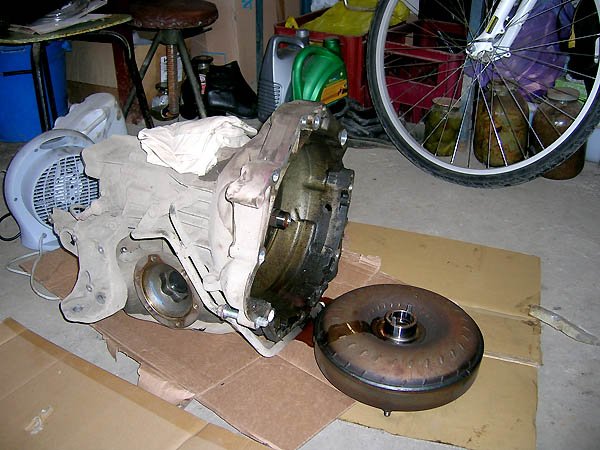

Снят ГТР
Почистить не помешает
VoFFka417 =)

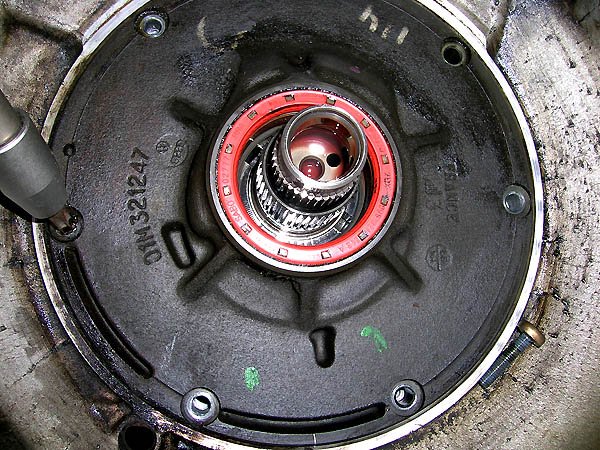

Снимаем маслонасос

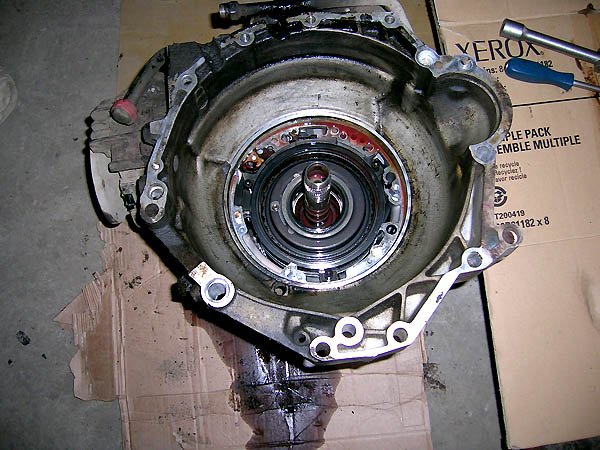

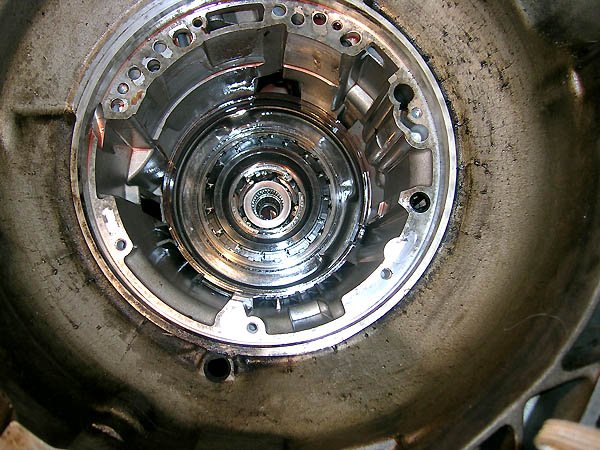

Маслонасос снят

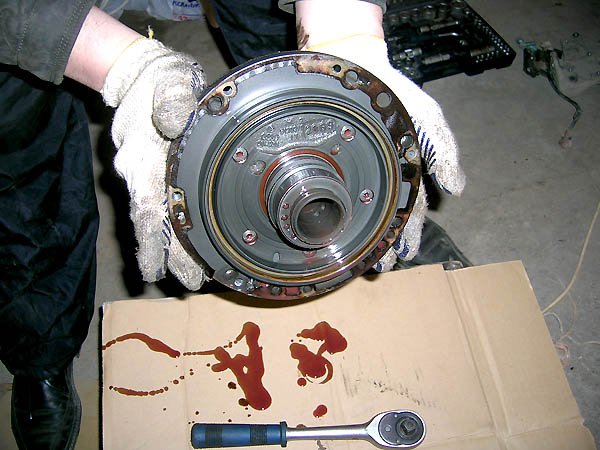

Собственно маслонасос

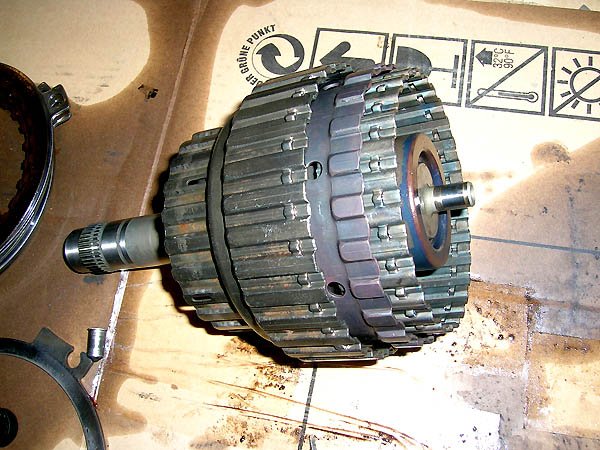

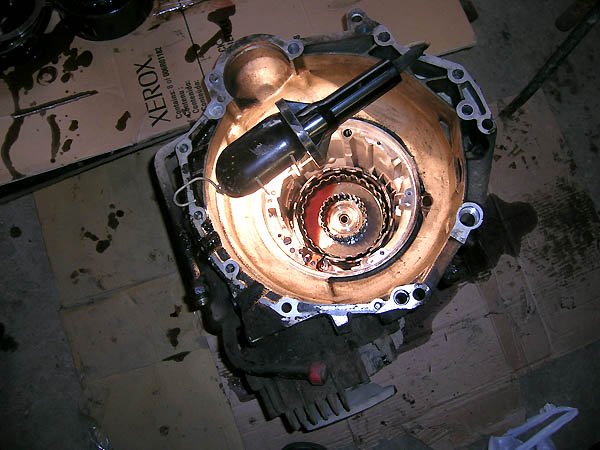

Тормоз В2 и муфта заднего хода К2

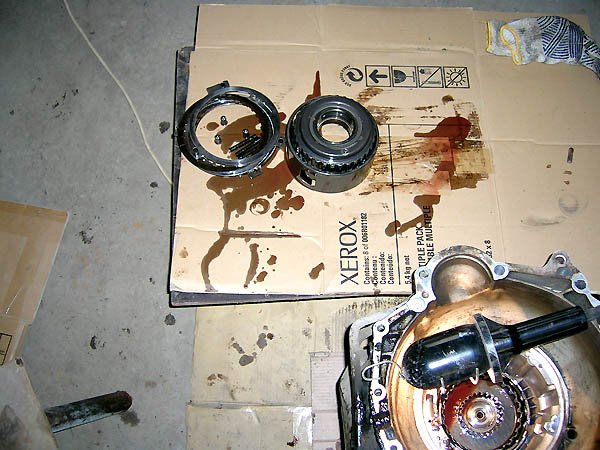

Муфты сняты
Разбираем муфту К3

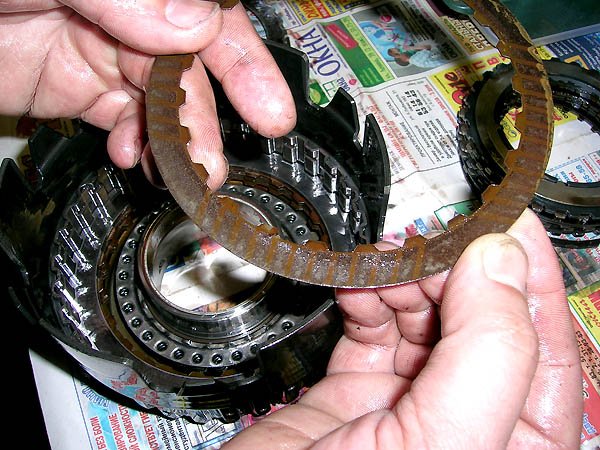

Изношенный фрикционный диск

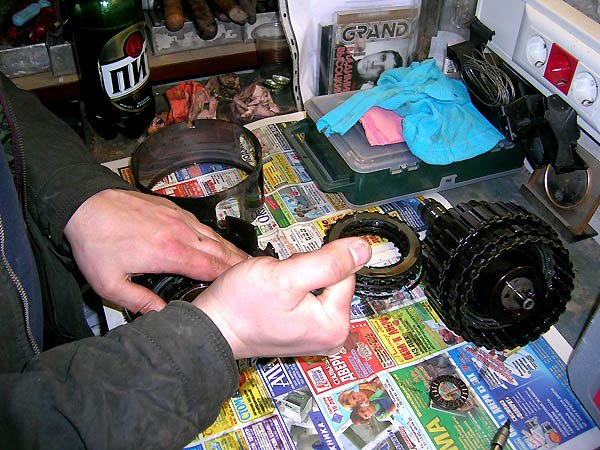

Разбираем К2

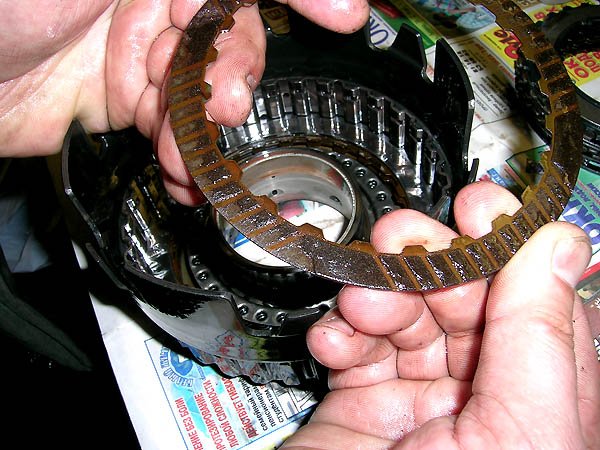

Изношенный вхлам до металла фрикцион К2

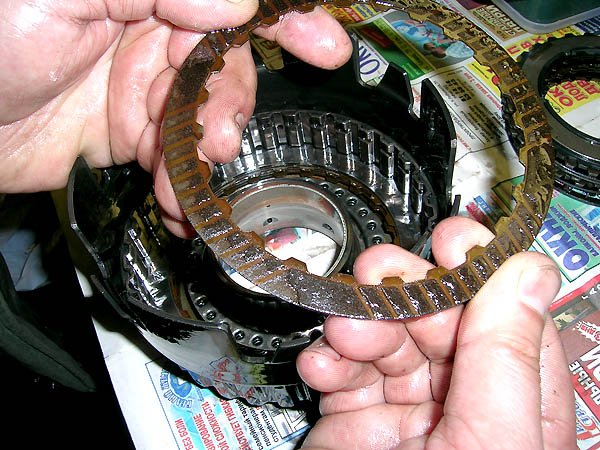

Остальные в пакете выкрошены
...и изношены
Виновник нежелания ехать назад

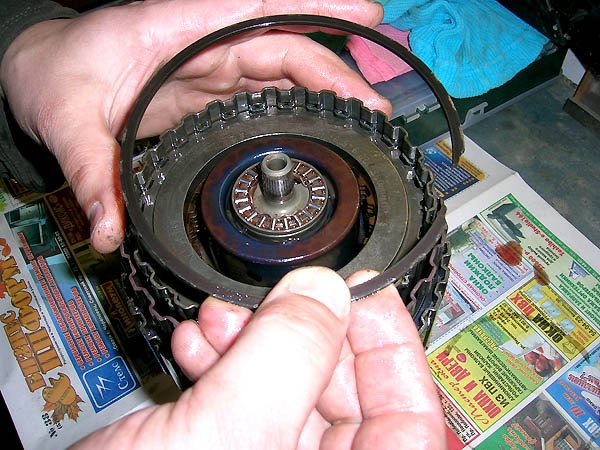

Распрессовку муфт К1 и К3 делали на прессе, тут она уже собрана
Самая злая пружина тут, разбирать ТОЛЬКО НА ПРЕССЕ!!! Мы потеряли фиксирующее кольцо, но потом нашли =)

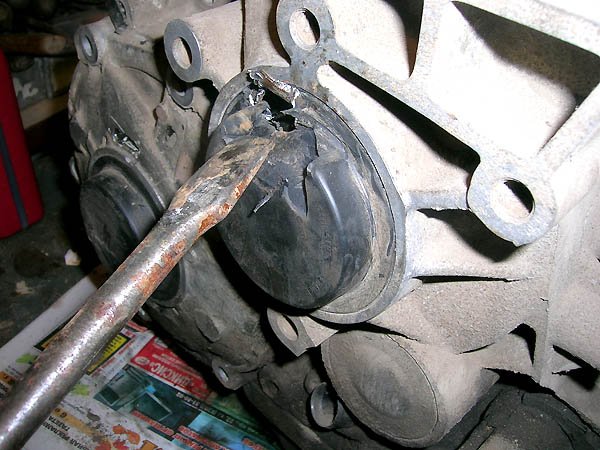

Раздраконили крышку - по другому никак не получилось ее снять
Одноходовая муфта и планетарка

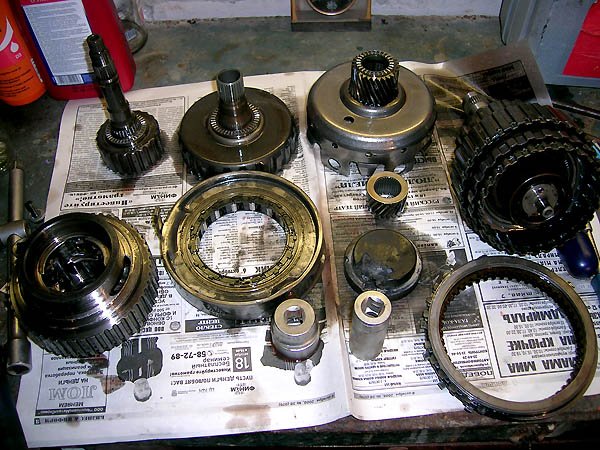

Потроха 01N

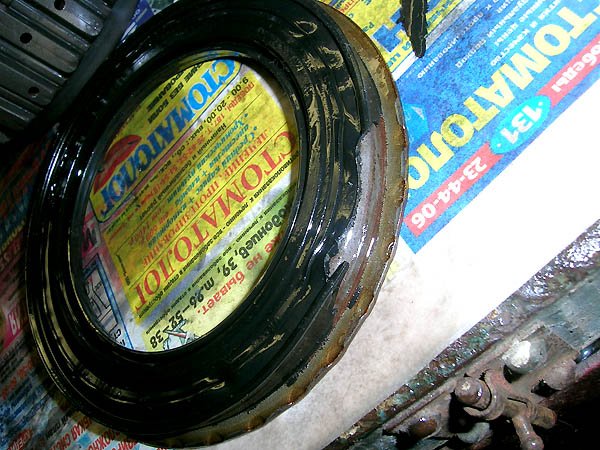

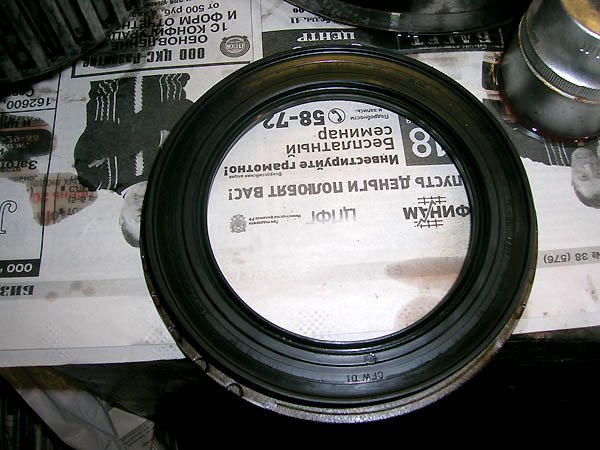

Новый поршень К2

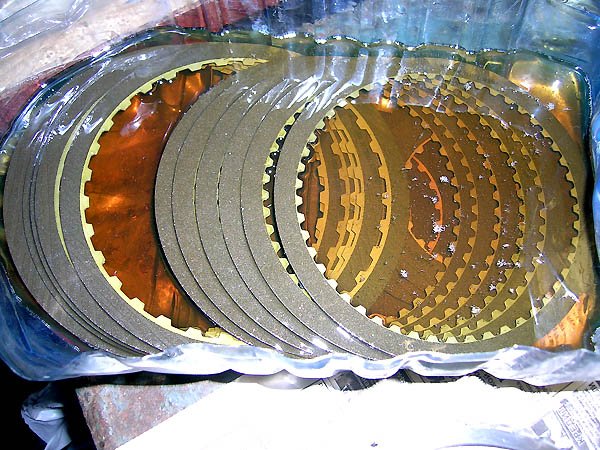

Фрикционные диски необходимо замочить в ATF
На завтра намечена сборка коробки, обещаю продолжить фотоотчетVW Passat B5 - был. Mitsubishi Montero III - был. TOYOTA Avensis II - был. Mitsubishi Pajero IV 3.8 был... Volvo XC70 2.4 D5
-
25.04.2009, 22:01 #2
- Регистрация
- 30.06.2008
- Адрес
- Россия, Санкт-Петербург
- Возраст
- 56
- Сообщений
- 2,214
Спасибо: Получено: 86
Отправлено: 61
0Вот это да! Круто
B5+, 1.8T, AWM, 2001 - был -> B6 почти такой же тока местный XW8ZZZ3CZAG006817
-
25.04.2009, 22:09 #3
-
25.04.2009, 22:12 #4
- Регистрация
- 13.04.2005
- Адрес
- Россия, Москва, ЮЗАО
- Возраст
- 57
- Сообщений
- 22,541
Спасибо: Получено: 14
Отправлено: 0
0VoFFka417
молодец, однако....
Добавлено спустя 1 минуту 46 секунд:
Сообщение от VoFFka417
-
25.04.2009, 22:12 #5
-
25.04.2009, 22:16 #6
- Регистрация
- 16.02.2008
- Адрес
- Санкт-Петербург
- Возраст
- 48
- Сообщений
- 5,662
Спасибо: Получено: 348
Отправлено: 294
0Сообщение от 1967sVW Passat B5 - был. Mitsubishi Montero III - был. TOYOTA Avensis II - был. Mitsubishi Pajero IV 3.8 был... Volvo XC70 2.4 D5
-
25.04.2009, 22:19 #7
- Регистрация
- 13.04.2005
- Адрес
- Россия, Москва, ЮЗАО
- Возраст
- 57
- Сообщений
- 22,541
Спасибо: Получено: 14
Отправлено: 0
0Сообщение от VoFFka417
-
25.04.2009, 22:21 #8
- Регистрация
- 16.02.2008
- Адрес
- Санкт-Петербург
- Возраст
- 48
- Сообщений
- 5,662
Спасибо: Получено: 348
Отправлено: 294
0Сообщение от sa_loginovVW Passat B5 - был. Mitsubishi Montero III - был. TOYOTA Avensis II - был. Mitsubishi Pajero IV 3.8 был... Volvo XC70 2.4 D5
-
25.04.2009, 22:26 #9
- Регистрация
- 05.04.2009
- Адрес
- Россия, Москва, ВАО
- Возраст
- 38
- Сообщений
- 103
Спасибо: Получено: 0
Отправлено: 0
0Удачи в сборке !!!
-
25.04.2009, 22:36 #10
- Регистрация
- 27.06.2007
- Адрес
- Россия, Тверь(Юность) - Вышний Волочек - Максатиха
- Возраст
- 43
- Сообщений
- 9,742
- Записей в дневнике
- 12
Спасибо: Получено: 515
Отправлено: 169
-
25.04.2009, 22:39 #11
- Регистрация
- 16.02.2008
- Адрес
- Санкт-Петербург
- Возраст
- 48
- Сообщений
- 5,662
Спасибо: Получено: 348
Отправлено: 294
0Сообщение от ladjakVW Passat B5 - был. Mitsubishi Montero III - был. TOYOTA Avensis II - был. Mitsubishi Pajero IV 3.8 был... Volvo XC70 2.4 D5
-
25.04.2009, 22:57 #12
- Регистрация
- 04.10.2007
- Адрес
- Россия, Череповец
- Возраст
- 39
- Сообщений
- 4,507
Спасибо: Получено: 265
Отправлено: 245
0Вовка! маладца! респектище тебе
зря не поехал с нами, но после того как увидел что ты сделал - респектище огромное удачи тебе завтра в сборе...
если завтра будет время, с вашего позволения заскочу посматреть на несколько минутокB5 Variant 1998, 1.6, 5MT - продан|Daihatsu Cuore L701 2000, 1.0, 3AT - продана|SKODA FABIA Monte Carlo 2012, 1.2TSI ,7DSG, RED - шустрик. Алексей
-
25.04.2009, 23:04 #13
- Регистрация
- 16.02.2008
- Адрес
- Санкт-Петербург
- Возраст
- 48
- Сообщений
- 5,662
Спасибо: Получено: 348
Отправлено: 294
0Сообщение от R011ka
Заезжай конечно, правда не знаю во сколько поеду. Может с самого утра, может попозже...VW Passat B5 - был. Mitsubishi Montero III - был. TOYOTA Avensis II - был. Mitsubishi Pajero IV 3.8 был... Volvo XC70 2.4 D5
-
26.04.2009, 01:45 #14
- Регистрация
- 23.04.2008
- Адрес
- Россия, Санкт-Петербург
- Возраст
- 43
- Сообщений
- 1,324
Спасибо: Получено: 9
Отправлено: 14
0VoFFka417
молодца2002 РASSАТ B5+ 1,8Т серебро, АWM, ручка
был В3 ААМ 92 года, кк №00785
-
26.04.2009, 16:20 #15
- Регистрация
- 11.10.2007
- Адрес
- Russian Federation, olympic city
- Возраст
- 38
- Сообщений
- 55,903
Спасибо: Получено: 7,067
Отправлено: 8,817
0VoFFka417
МалодЦа. собирай не спеша.Если вам во мне что-то не нравится — не обязательно ставить меня об этом в известность. Постарайтесь пережить этот шок самостоятельно!
-
26.04.2009, 17:20 #16
- Регистрация
- 16.02.2008
- Адрес
- Санкт-Петербург
- Возраст
- 48
- Сообщений
- 5,662
Спасибо: Получено: 348
Отправлено: 294
0КОРОБКА СОБРАНА!!!
Сейчас подготовлю фотографии для отчета =)VW Passat B5 - был. Mitsubishi Montero III - был. TOYOTA Avensis II - был. Mitsubishi Pajero IV 3.8 был... Volvo XC70 2.4 D5
-
26.04.2009, 17:47 #17
- Регистрация
- 04.10.2007
- Адрес
- Россия, Череповец
- Возраст
- 39
- Сообщений
- 4,507
Спасибо: Получено: 265
Отправлено: 245
0Сообщение от VoFFka417B5 Variant 1998, 1.6, 5MT - продан|Daihatsu Cuore L701 2000, 1.0, 3AT - продана|SKODA FABIA Monte Carlo 2012, 1.2TSI ,7DSG, RED - шустрик. Алексей
-
26.04.2009, 17:52 #18
- Регистрация
- 31.08.2008
- Адрес
- Россия, Череповец
- Возраст
- 39
- Сообщений
- 2,127
Спасибо: Получено: 250
Отправлено: 304
0на фотке "разбираем К2" пиво "ПИТ" торчит... надо было немного другой ракурс взять, а то так все наши тайны раскрыты...
VW Passat B5+, 1,8T AWT, МКПП, Climatronic - Был...
Skoda Octavia A7 FL, 1.8T, DSG, Style
-
26.04.2009, 17:57 #19
-
26.04.2009, 18:31 #20
- Регистрация
- 16.02.2008
- Адрес
- Санкт-Петербург
- Возраст
- 48
- Сообщений
- 5,662
Спасибо: Получено: 348
Отправлено: 294
0Сообщение от Ganz
2 ALL:Дык а чо не приехали? Я же сказал - звоните и приезжайте смотреть!!!
ПРОДОЛЖИМ!!!
Волшебный планетарный редуктор:
Собираем тормоз В1
Чтобы установить одноходовую муфту/поршень тормоза В1 снимаем гидроплиту
Гидроплита снята
В центре фото клапан рычага выбора передач
НЕ ОТКРУЧИВАЙТЕ регулировочный винт!!!. Потом придется его регулировать.
Собственно зачем снимать гидроплиту: штуцер поршня тормоза В1, что совмещен с одноходовой муфтой подпружинен. Когда вытаскиваешь одноходовую муфту/поршень, он выскакивает (лучше конечно сразу снять плиту, но мы решили потом, чтобы не занести мусор. Вот он, без уплотнения
Штуцер со стороны гидроплиты
Уплотнение штуцера - резиновое колечко
Собираем привода солнечных шестерней и водила планетарки
Собираем муфту К3
Фиксатор пакета К3. На заднем плане масло, которое будет залито - ESSO LT 71141
Гидроплита перед разборкой и чисткой
Сняв крышки не забываем про шарики - вынимаем и запоминаем как они стояли
Снимаем шлейф
Разбираем плиту
Соленоиды и клапана плиты
Плита - все что внутри =)
АКПП без плиты
Устанавливаем сборку муфт К1 и К3
Собираем тормоз В2
Все готово для установки маслонасоса/поршня В2
АКПП собрана!!!
Огромное спасибо Ganz за помощь в разборке/сборке и разъездах по городуVW Passat B5 - был. Mitsubishi Montero III - был. TOYOTA Avensis II - был. Mitsubishi Pajero IV 3.8 был... Volvo XC70 2.4 D5
