Установка круиз-контроля 2

[sanyoua]

Здесь смотрел?
https://passatworld.ru/showthread.php?t=152245
http://www.drive2.ru/l/5248817/

[Nash]

Здесь смотрел?
https://passatworld.ru/showthread.php?t=152245
http://www.drive2.ru/l/5248817/

да конечно, там как бы в общих чертах, а так как я в схемах не волоку особу - сижу и разбираюсь блин теперь, еще и пины не подходят придется на скрутки делать ... + что то щас не могу активировать круиз - ни один из вводимых кодов не принимает блок(

[sanyoua]

Ну такой код 11463 и такой 16167 он полюбом должен принять.

--- Добавлено чуть позже ---

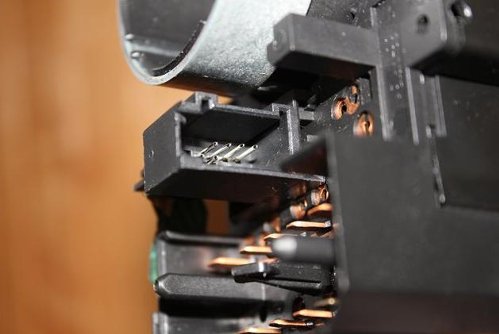

Давай разбираться: ты левую ручку круиза купил, там гнездо 10-ти контактное под шнур круиза, но задействованы только 2,3,4,5,6 и 7 пины. Только 4-й и 7-й соеденяешь проводком вместе.

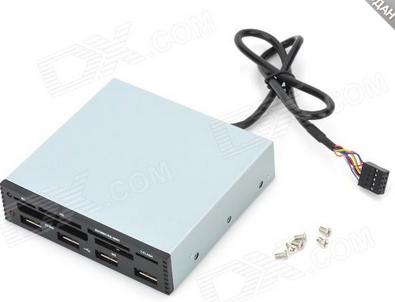

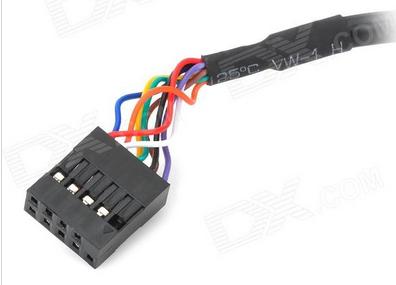

Шнура оригинального я так понял у тебя нет. Тогда просто готовь проводку. Шнурок с 10-ти контактным штекером мне прекрастно подошел от USB хаба.


Дальше шнур протягиваешь к штекерам (белый 15-ти контактный и оранжевый 10-ти контактный) которые находяться возле ЭБУД (в чёрной коробке).
Смотри по схеме дальше, какой куда пин идет. Если что, спрашивай.

Вот еще на шкоде человек делал: http://www.skoda-club.org.ua/forum/s....php?tid=90045

[Nash]

Давай разбираться: ты левую ручку круиза купил, там гнездо 10-ти контактное под шнур круиза, но задействованы только 2,3,4,5,6 и 7 пины. Только 4-й и 7-й соеденяешь проводком вместе.
Шнура оригинального я так понял у тебя нет. Тогда просто готовь проводку. Шнурок с 10-ти контактным штекером мне прекрастно подошел от USB хаба.

у меня комплект дооборудования с проводкой - единственное что заказывал я под круглые пины, а пришел под плоские(типа замена) и придется делать на скрутки. код для активации не вводится - ошибка кода, только перекодированием ЭБУ с 00000 на 00010( сказали что есть такие блоки в которых просто меняешь кодировку и круиз активируется) я все собрал - осталось на прямую скрутить провода из комплекта круиза и провода ЭБУ - примерно вектор направлений мне дали как делать - на днях попробую

--- Добавлено чуть позже ---

Дальше шнур протягиваешь к штекерам (белый 15-ти контактный и оранжевый 10-ти контактный) которые находяться возле ЭБУД (в чёрной коробке).
Смотри по схеме дальше, какой куда пин идет. Если что, спрашивай.

Разъемы у меня не такие как везде на фото... поэтому и трудности небольшие - разъемы под круглые пины и не белый не разборный

[sanyoua]

Тогда сфоткай что у тебя там за штекера возле ЭБУД в чёрной коробке (только кришку нада будет отвинтить), ну и покажы что за круглые пины в проводке, и какая у тебя кодировка эбуд (01-Двигатель в ваг-коме, кодировка)

P.S. Незнаю как у тебя, но белый в дорестайле разборный, там как бы штекер с двух частиц сложен)

[Nash]

какая у тебя кодировка эбуд (01-Двигатель в ваг-коме, кодировка)

была кодировка ДВС - 00000, сказали изменить на -00010 (вроде как механика с круизом)

Незнаю как у тебя, но белый в дорестайле разборный, там как бы штекер с двух частиц сложен)

у меня не разборный - фото чуть позже выкину

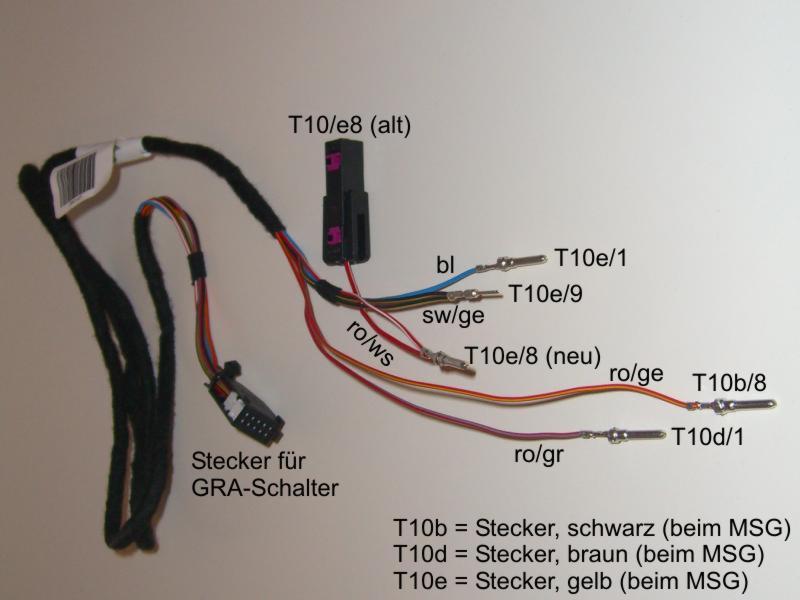

По проводке есть комплект круиза с такой проводкой -
а есть с такой(как мне нужен)

[sanyoua]

Значить у тебя и в белом 15-пиновом тоже круглые должны стоять? Ну придеться наверное отламывать круглые пины провода круиза и делать на скрутках. А какой куда тыкать разобрался? У тебя 3 штекера 10-ти пиновых: чёрный, коричневый и желтый (оранжевый).
Некоторые цвета проводков совпадают, но не факт что совпадут по пинам. В 10-ти контактном штекере видно какой провод куда воткнут?

[Nash]

Значить у тебя и в белом 15-пиновом тоже круглые должны стоять?

да та и есть

А какой куда тыкать разобрался?

примерно накидали схему, единственное что код 11463 у меня не принимается блоком управления ДВС - пишет ошибка кода, выключите зажигание и попробуйте позже

--- Добавлено чуть позже ---

Ну придеться наверное отламывать круглые пины провода круиза и делать на скрутках.

я об этом и прошу помочь куда какой провод скрутить

[sanyoua]

...
единственное что код 11463 у меня не принимается блоком управления ДВС - пишет ошибка кода, выключите зажигание и попробуйте позже

Вот это странно

Может здесь прочитай http://sharanovod.ru/forum/viewtopic.php?f=46&t=241 2-й пост от пользователя Cateika

[YUZEF]

Вот это странно

Может здесь прочитай http://sharanovod.ru/forum/viewtopic.php?f=46&t=241 2-й пост от пользователя Cateika

а что тут странного. надо подключать и пробывать. код активации у него не проходит, но в кодировках двигателя AGZ есть комбинации с круиз и без него. можно предположить что активация проходит изменяя кодировку. Осталось только подключить и проверить эту теорию.

[Nash]

Подключить тестер → Глава.

– В меню тестера выбрать режим „Ведомый поиск неисправностей“.
– Нажав кнопку „Переход“, войти меню „Выбор системы/компонента“, а затем один за другим выбрать следующие пункты меню:
t Привод
t Буквенное обозначение двигателя
t 01 - Самодиагностируемые системы
t Управление двигателем или система непосредственного впрыска и предварительного накаливания (дизельные двигатели
t Функционирование
t Активация/деактивация круиз-контроля


Вот что нашел в ЭЛЬЗЕ - кто пояснит?)

--- Добавлено чуть позже ---

а что тут странного. надо подключать и пробывать. код активации у него не проходит, но в кодировках двигателя AGZ есть комбинации с круиз и без него. можно предположить что активация проходит изменяя кодировку. Осталось только подключить и проверить эту теорию.

сегодня вечером буду проверять эту теорию как раз - по указанной схеме соединю и проверю

[YUZEF]

Nash, что ты придрался к этим пинам, что мешает просто врезаться в проводку. схема у тебя есть, там номера контактов и цвета проводов. тут делов то на час-два.

[Nash]

YUZEF,
Просто думаю не обрезать а на спец зажимы для соединения проводки

[YUZEF]

ну это уже варианты исполнения. главное смысл понятен.

[sanyoua]

да та и есть

примерно накидали схему, единственное что код 11463 у меня не принимается блоком управления ДВС - пишет ошибка кода, выключите зажигание и попробуйте позже

--- Добавлено чуть позже ---


я об этом и прошу помочь куда какой провод скрутить

В 10-ти контактном штекере провода круиза видно какой провод в какие пины воткнут?

[Nash]

В 10-ти контактном штекере провода круиза видно какой провод в какие пины воткнут?

к сожалению уже установлено на машину и собран пластик салона - не посмотреть

[bde]

YUZEF,
Просто думаю не обрезать а на спец зажимы для соединения проводки

Приятель в 10 году ставил сигналку такими штуками. Через год стало глючить все безбожно. Тогда он выкинул их нахрен и переделал все на скрутки, до сих пор все ок.

[Nash]

Приятель в 10 году ставил сигналку такими штуками. Через год стало глючить все безбожно. Тогда он выкинул их нахрен и переделал все на скрутки, до сих пор все ок.

я тоже подумал что будет окисление металла медь-сталь

--- Добавлено чуть позже ---

А как считать пины на блоке ЭБУ ?? ничего не подписано (((9

[YUZEF]

там в рядах подписаны крайние пины, начало ряда и конец.надо будет считать каждый пин.

[Nash]

там в рядах подписаны крайние пины, начало ряда и конец.надо будет считать каждый пин.

спасибо - разглядел... подключил "+", кнопки res и set ( провода совпали - красно-желтый с кр-желт и голубой с синим)

пошел дальше до делывать

--- Добавлено чуть позже ---

Всем спасибо!! все получилось сделать и работает!! активировать его не надо было(код не принимает) собрал все по схеме - 7 раз перепроверил - поехал проверять и первый раз ничего не получилось. почитал как пользоваться на пассате им - выехал снова и все работает!!! огромное спасибо всем - на юг теперь ехать легче станет)_
