Насосик СВВ

[Липферт]

Доброго врмени суток!!
В поиске был, подобные темы почитал, информацию переворил.
Теперь о главном. Сломался мой насосик СВВ, при снятии и проверке от АКБ не работал, был приобретен Б/У, перед инсталяцией проверен, успешно инсталирован на автомобильку. При подключении сканера(не VAGCOM) другого в тесте устройств насосик не запустился. Полез в блок исполнительных реле, нашел целых два рееле с номером 373 и целых два предика по 40А. Все прозвонив выяснил предики целые, но вот реле навеяли сомнения к ним проводки такие тоненькие подходят, что прям не верится, что от них может насос работать. Посмотрев мануал по электрике(тока он от 2х литрового двигателя), более или менее стало понятно что к чему, но все-таки может кто поделится кусочком схемки электрической для этого самого насосика СВВ!!
С Уважением и наилучшими пожеланиями!!

[1967s]

Липферт

реле и предохранитель насоса СВВ установлены в коробе ЭБУ...

[Липферт]

Да про это я читал здесь на форуме и картинку видел, но в посте было пояснение что это для 2.8 двигателя.
Все ясненько будем искать и проверять что к чему!!
А еще вопрос, может глупый конечно, если подать 12в минуя реле и предик то в принципе это поможет тому чтобы заработал СВВ??
Я понимаю, что задал глупый вопрос, поэтому и прошу кусочек схемы для проверки так сказать, чтобы еще чего нить не сломать!!
С Уважением и наилучшими пожеланиями!!

[1967s]

в посте было пояснение что это для 2.8 двигателя

это неверно...

еще вопрос, может глупый конечно, если подать 12в минуя реле и предик то в принципе это поможет тому чтобы заработал СВВ??

если насос исправен - заработает..именно так его и проверяют..

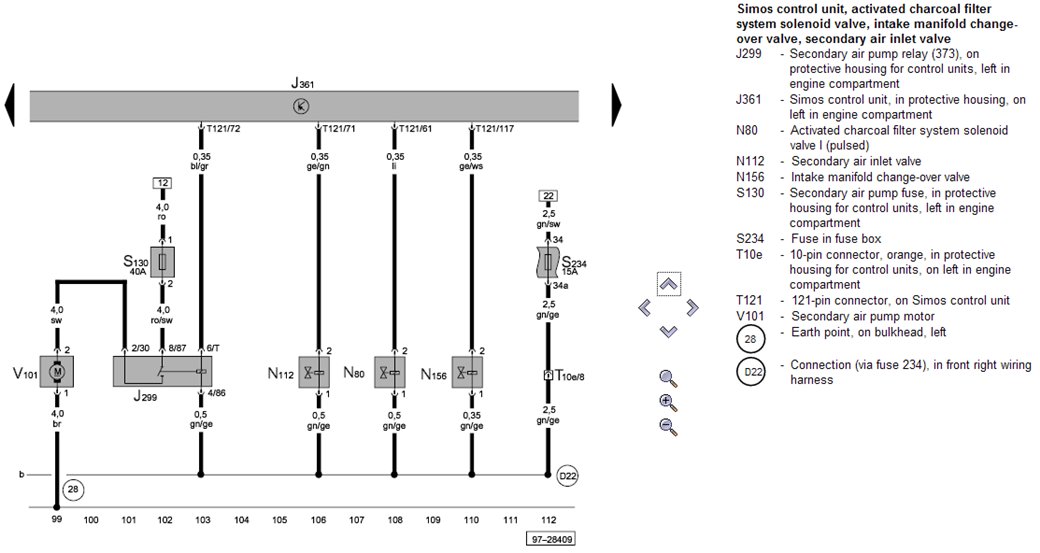

прошу кусочек схемы для проверки

получите, распишитесь...

цвета проводки :

ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = purple
ge = yellow
or = orange
rs = pink

V101 - насос, J299 - реле, S130 - предохранитель, J361 - ЭБУ...

[/url]

[Липферт]

Спасиба большое за помощь!!
С Уважением и наилучшими пожеланиями!!
