Разобрал АКПП 01V. много фотографий! ОТРЕМОНТИРОВАЛСЯ 11стр

**AXel_23** · 20.03.2009, 16:54

Сообщение от 1967s

есть...

Отлично.

. хух. а то я уже растроился и морально подготовился на попдание еще как минимум 12 штук

**Luka** · 24.03.2009, 20:03

AXel 23, куда пропал? Где окончание эпопеи?

**ПАН ДИМАН** · 24.03.2009, 20:06

Luka
Поизошел косяк с доставкой.Гдето на нашей почте потерялись резиночки.Сегодня они своим каналом ушли к Димке.через пару дней дойдут

**AXel_23** · 25.03.2009, 08:29

Сообщение от Luka

куда пропал? Где окончание эпопеи?

Скоро. ты думаешь все так просто и легко. нам горы нюансов.

Сообщение от ПАН ДИМАН

Сегодня они своим каналом ушли к Димке.через пару дней дойдут

офигительно. вместе со втулками ремкомплектными?

**AXel_23** · 25.03.2009, 21:10

ПАН ДИМАН

Вот фотки втулок про которые я говорил тебе насчет износа и зазора в 0,15 десятых.

Там износ даже виден по царапинам. сегодня на свету посмотрел.

мне кажеться из за них будит не хилая потеря давления. что может сказать насчет этого Вован? я просто пока боюсь собирать АКПП. разбирать потом не хочеться из-за этого. короче престраховаться хочу

**AXel_23** · 26.03.2009, 08:34

UP

**ПАН ДИМАН** · 26.03.2009, 09:08

Сообщение от AXel_23

что может сказать насчет этого Вован?

Вован спит до 11 часов.Ща придет попрошу посмотреть.Но видок реально не айс

**AXel_23** · 26.03.2009, 09:11

Сообщение от ПАН ДИМАН

Вован спит до 11 часов.Ща придет попрошу посмотреть

ок.

Сообщение от ПАН ДИМАН

Но видок реально не айс

так вот и я про тоже

**ПАН ДИМАН** · 26.03.2009, 09:15

Сообщение от AXel_23

так вот и я про тоже

Может тебе отреставрированный насос прислать?кажется у вована есть такие

**AXel_23** · 26.03.2009, 09:17

Сообщение от ПАН ДИМАН

Может тебе отреставрированный насос прислать?кажется у вована есть такие

и сколько он стоить будит? а со своим мне что делать? на моем только вот эти 3 втулки не айс и все. так в идеале. втулки здохли из за масленного голодания

. может махнуться с доплатой. даже незнаю Димон. Давай Вовона подождем. что он скажет на это дело

**1967s** · 26.03.2009, 09:56

AXel_23

такое обратно собирать не стОит...

**ПАН ДИМАН** · 26.03.2009, 09:59

Сообщение от 1967s

AXel_23

такое обратно собирать не стОит...
_________________

Ответ на фото по аське
Freestyle (09:31:13 26/03/2009)
А что чел делает?

Freestyle (09:31:25 26/03/2009)
часы собирает или коробку?

**AXel_23** · 26.03.2009, 10:06

На данный момент вот эта часть полностью собрана и готова к установке. Осталось разобраться с насосом.

**Костяк-Ко** · 26.03.2009, 10:06

Если эти втулки меняются так-же как и в корпусе МН(я имею в виду чугунину) ТО это реально папандос....

**1967s** · 26.03.2009, 10:11

Сообщение от ПАН ДИМАН

часы собирает или коробку?

иной раз коробку надо собирать тщательнее, чем часы...

**AXel_23** · 26.03.2009, 11:24

Сообщение от 1967s

такое обратно собирать не стОит...

Сообщение от ПАН ДИМАН

Ответ на фото по аське
Freestyle (09:31:13 26/03/2009)
А что чел делает?

Freestyle (09:31:25 26/03/2009)
часы собирает или коробку?

Сообщение от 1967s

иной раз коробку надо собирать тщательнее, чем часы...

запутолсо

**ПАН ДИМАН** · 27.03.2009, 09:28

AXel_23
Дима ,вот так это делается.Фоткал телефоном

Часть твоего насоса.Нижняя часть обработана и ее можно считать базой.

[/url]

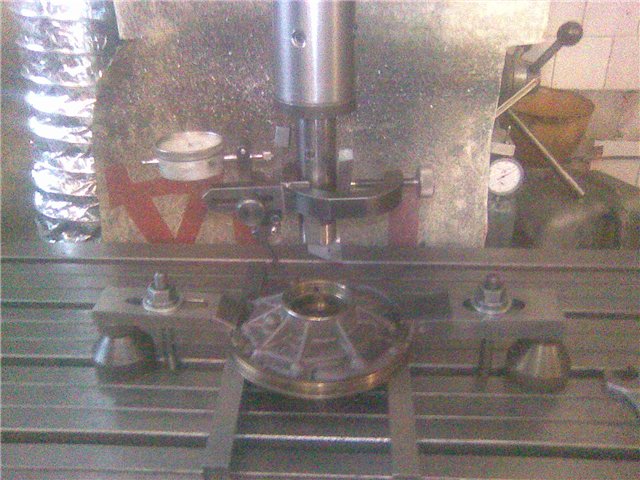

Вот таким образом кркпим на станке.

[/url]

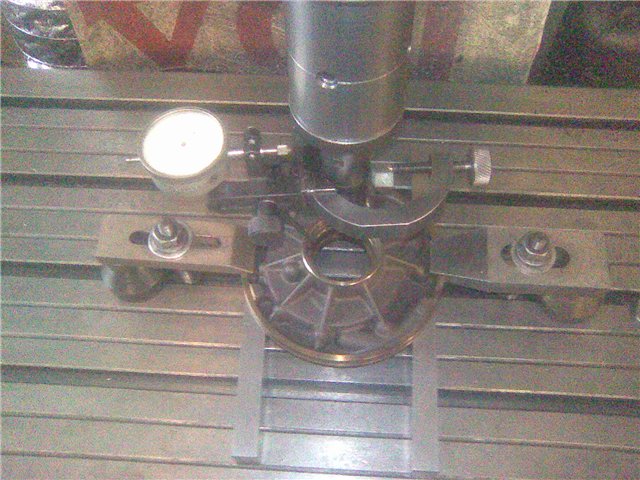

Белый круглый это индикатор центроискателя с ценой деления 0,01.Знает любой расточник.Станок 2е78п отечественного производства.С переделанным шпинделем.Так как родные очень неуклюжие

.Шпиндель переделан под расточные головки одной известной фирмы.Головки с микрометрической подачей.Цена деления 0,005мм

Головки идут с определенным диапазоном обработки.20-35мм 35-50мм 45-63мм и 63-102мм.
Мне понадобилась головка 35-50мм с переделаным резцом чтобы расточить можно было до 52мм

[/url]
Стандартный диаметр под втулку 50мм.Померив ремонтную втулку я намерил диаметр 50,9.Расточив отверстие под нее 50,75 и запресовав ее туда .В отверстие втулки намерил размер относительно вала гидротрансформатора -0,05--0,12мм .При таком натяге втулка села примерно на 0,3мм.
Далее расточка втулки

[/url]
Зазор надо получить от 0,05 до 0,08мм
Замеряем 0,06

[/url]
Готово и блястит

[/url]
Такое можно сделать на фрезерном станке имея расточные головки.Также можно сделать на токарном станке.Но выставить все правильно очень проблематично

цена деления на токарных станках как правило 0,05 ,что в 10 раз менее точно чем на моих расточных головках

**AXel_23** · 27.03.2009, 09:50

ПАН ДИМАН
Димас. спасибо за отчет. очень пригодиться для будущей статьи для БЗ по ремонту АКПП.

Серега (1967s) зацени Димона работу

**Костяк-Ко** · 27.03.2009, 15:53

["ПАН ДИМАН"]
Дима!!! Спасибо огромное за ремонт корпуса!!! И теперь моя, потемневшая от эксперементов деталь, станет знаменитой!!!!!!

**1967s** · 27.03.2009, 15:55

Сообщение от AXel_23

Серега (1967s) зацени Димона работу

да уже...

классно...

Сообщение от Костяк-Ко

Дима!!! Спасибо огромное за ремонт корпуса!!! И теперь моя, потемневшая от эксперементов деталь, станет знаменитой!!!!!!

о как! -
