Спидометр - обнулились показания, поиск причины

[Сева]

tecro
С днем Рождения!
Всего-всего наилучшего!

[terco]

Сева
Спасибо большое

pavel1
честно слово, я не флудер , но отчетик ждем с нетерпением

[Сева]

честно слово, я не флудер

Тебе сегодня можно
А нам по шапке дать могут

[terco]

Тебе сегодня можно

щас по всем темам пройдусь

[pavel1]

ждём благоприятных итогов истории, с фото как всегд

Промежуточная инфа

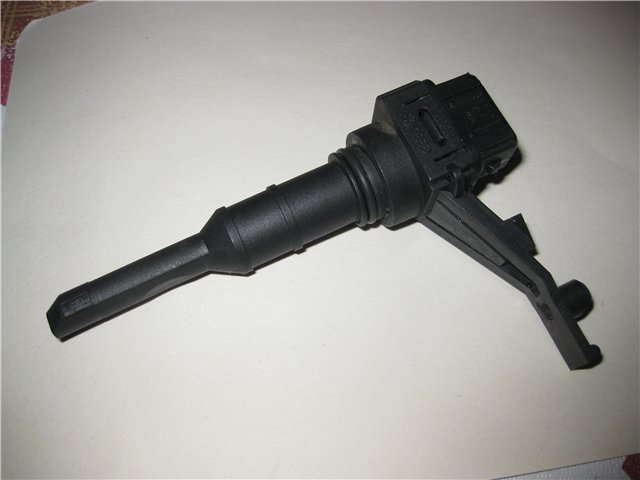

Купил датчик, очень захотелось проверить, что за зверь
Исправный датчик омметром не звонится ни в одну сторону, его сопротивление- бесконечность.

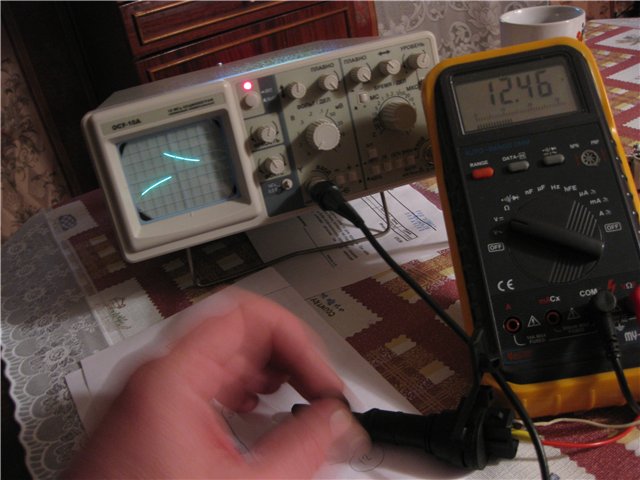

Подал питание 12В через ограничительный резистор (470 Ом), помахал железякой вдоль датчика-ноль эмоций. Взял мелкий магнит и начал мастур..., т.е. делать вибрационные движения вдоль тела датчика и о, чудо пошли импульсы, соответственно появился ток. Чувствительным элементом является бок цилиндра, там даже есть соответствующая впадина, торец не реагирует. Операцию проделал кратковременно, ХЗ что там с Холлом может произойти в магнитном поле
Теоретически датчик можно проверить (даже без осцилла, контролируя ток стрелочным амперметром)
Теперь осталось выкроить время для замены.

[/url]

[terco]

pavel1
не вижу положения переключателей, какая амплитуда сигнала, 12,46В что и на вольтметре?

[lw]

OFF

tecro
C днем рождения!

[pavel1]

не вижу положения переключателей, какая амплитуда сигнала

5В/ клетка, в импульсе получается грубо примерно 10В

12,46В что и на вольтметре

Это питание датчика от источника через ограничительный резистор.

[terco]

tecro
C днем рождения!

спаибо ОГРОМНОЕ!!! pavel1
честно сказать, я так и не понял взаимосвязь датчика скорости движения и тахометром

[pavel1]

честно сказать, я так и не понял взаимосвязь датчика скорости движения и тахометром

Извини, в первом сообщении описался и спутал спидометр с тахометром, исправил.
Тахометр работает исправно.

[terco]

Извини, в первом сообщении описался и спутал спидометр с тахометром, исправил.

шутник
когда поменяешь?, интересны эксперименты со старым датчиком

[pavel1]

когда поменяешь?

На неделе постараюсь

[terco]

На неделе постараюсь

с не терпением жду

[Son@r]

в первом сообщении описался и спутал спидометр с тахометром, исправил.

В тексте - да, была опечатка. Но и на графике виден импульс по оборотам и нагрузке....или чуток нажал на газ. Есть объяснение?

[pavel1]

Есть объяснение?

чуток нажал на газ

[pavel1]

Вести с полей
Поехал менять датчик, а он заработал-испугался, гад
Решение - менять однозначно!
Замена произошла в течение 30 сек

Далее-разборка снятого.
Все оказалось очень просто, все мои опусы выше про датчик Холла -отставить

Рабочим элементом датчика скорости является примитивный ГЕРКОН (это герметичный контакт в стеклянной колбе), который замыкается в магнитном поле, пружинки-очевидно для амортизации. Поднес магнит- срабатывание есть, но не четкое, иногда сопротивление замыкания около 100 Ом.

Вывод-данный датчик имеет свойство "уставать" и, либо, привирать показания при нечетком срабатывании, либо- просто не замыкаться.
При первых симптомах такого дела и проверки проводки-менять датчик и не заморачиваться, т.к. данная поломка уже не вылечится, а будет только нарастать.
В коробке, получается, на валу должен быть намагниченный элемент, от железа геркон не работает



[/url]


[/url]


[/url]


[/url]

[terco]

pavel1
отличный отчетик
а геркон заменить...?

[pavel1]

а геркон заменить...?

Нет проблем , но
1. Ответственный датчик (см ПДД)
2. При его разборке отламываются усики (старался аккуратно-не получилось)
3. Датчик взял за 340 р.- бюджетно

[terco]

1. Ответственный датчик (см ПДД)
2. При его разборке отламываются усики (старался аккуратно-не получилось)
3. Датчик взял за 340 р.- бюджетно

4. Подобрать геркон методом научного тыка

[енот]

OFF

посетила..., теперь пешком

планируется мкпп иль форс-мажор какой ?

pavel1
пытливый ум (как всегда..."с чувством, с толком, с расстановкой..." (с))
