Лампочка заднего хода для Американца
  1. #1
    Polo
    Регистрация
    08.04.2008
    Возраст
    43
    Сообщений
    336
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию Лампочка заднего хода для Американца

    Всех с Новым Годом и Рождеством!!!

    Чтобы не было мучительно больно за бесцельно прожитые праздничные дни, решил подготовить машинку к тех. осмотру. Начал с лампочки заднего хода. Электрик в автосервисе сказал, что у меня не только там лампочки нет, но и патрона, который вставляется в корпус фонаря. Объездил несколько разборок в поиски лампочки с патроном для америкоса B5,5 все пожимают плечами и просят показать, как это должно выглядеть. Чтобы было наглядней, о чем речь, выкладываю фото: На первой фотографии плата с лампочками (поворотная лампочка, габаритная, и сигнал тормоза) На второй фотографии корпус от фонаря к которой крепится плата на фото 1. И если я правильно понимаю к корпусу что на фото 2. Помимо платы с лампочками прикручивается сверху справа патрон с лампочкой заднего хода.
    Если я все правильно описал, то просьба к Гуру подсказать, 1.где можно посмотреть фото лампочки заднего хода 2. Нужен ли патрон 3. в двух словах описать, как она крепится к этому корпусу.
    Заранее, большое спасибо, за Ваше потраченное время по моей проблемке!

  2. #2
    Phaeton
    Регистрация
    08.12.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    3,061
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Zidan
    Нужен ли патрон
    Судя по етке, это отдельная деталь (патрон): 3b9945257c (для сарая), 3b5945257c (для седана).
    Не думаю, что стоит дорого - проще новые купить

    Картинка (номер для сарая):


  3. #3
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

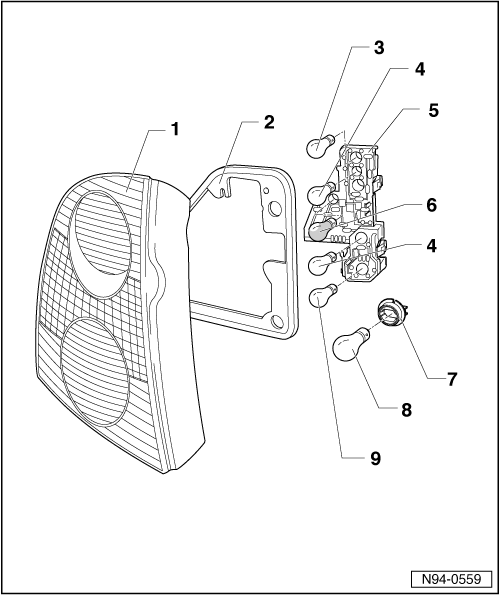

    Zidan

    1 - Корпус
    2 - Прокладка
    3 - Левая лампа заднего габаритного фонаря и сигнала торможения -M21- или правая лампа заднего габаритного фонаря и сигнала торможения -M22- , 12 В / 21 Вт / 4 Вт
    4 - Левая лампа заднего габаритного фонаря и сигнала торможения -M21- или правая лампа заднего габаритного фонаря и сигнала торможения -M22- , 12 В / 21 Вт / 4 Вт
    5 - Колодка для ламп
    6 - Левая лампа заднего указателя поворота -M6- или правая лампа заднего указателя поворота -M8- , 12 В / 21 Вт
    7 - Патрон для лампы левого фонаря заднего хода -M16- или лампы правого фонаря заднего хода -M17-
    (Патрон снимается только при снятом фонаре заднего хода.)
    8 - Лампа левого фонаря заднего хода -M16- или правая лампа фонаря заднего хода -M17- , 12 В / 21 Вт
    9 - Двухнитевая лампа левого противотуманного фонаря -L46-
    (Двухнитевая лампа левого противотуманного фонаря -L46- (21 Вт) имеется только на стороне водителя. 12 В / 21 Вт / 4 Вт )




    Чтобы заменить лампу фонаря заднего хода, необходимо повернуть патрон лампы в направлении стрелки.



    Добавлено спустя 2 минуты 1 секунду:

    АнатоличЪ

    однако - прям законченная инструкция получилась...

  4. #4
    Phaeton
    Регистрация
    08.12.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    3,061
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от 1967s
    однако - прям законченная инструкция получилась...
    +1)

  5. #5
    Polo
    Регистрация
    08.04.2008
    Возраст
    43
    Сообщений
    336
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    АнатоличЪ, 1967s, спасибо вам ребята!!! Надеялся что кто нибудь ответит, но что бы так развернута еще раз спасибо и спасибо этому сайту. За вас

  6. #6
    Golf Аватар для Skipjack
    Регистрация
    17.09.2007
    Адрес
    Россия, Мурманск
    Возраст
    38
    Сообщений
    724
    Спасибо +
    Получено: 13
    Отправлено: 70

    0 Вы не можете благодарить!

    По умолчанию

    Дабы не плодить темы, займусь некропостерством
    Актуально ли расположение лампочек, приведенное 1967s для сарая? А то приехал на ТО, а у меня сзади оказывется как новогодняя елка - стопы крест-накрест горят итд
    VW PASSAT B5+ Variant 2002 1.8Т AWM Tiptronic

  7. #7
    Golf
    Регистрация
    24.09.2007
    Адрес
    Россия, Краснодар
    Возраст
    38
    Сообщений
    648
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

  8. #8
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    10.11.2007
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    36
    Сообщений
    6,518
    Спасибо +
    Получено: 57
    Отправлено: 45

    0 Вы не можете благодарить!

    По умолчанию

    Skipjack
    Я не 1967s, но пока его нет могу ответить

    Для универсала:

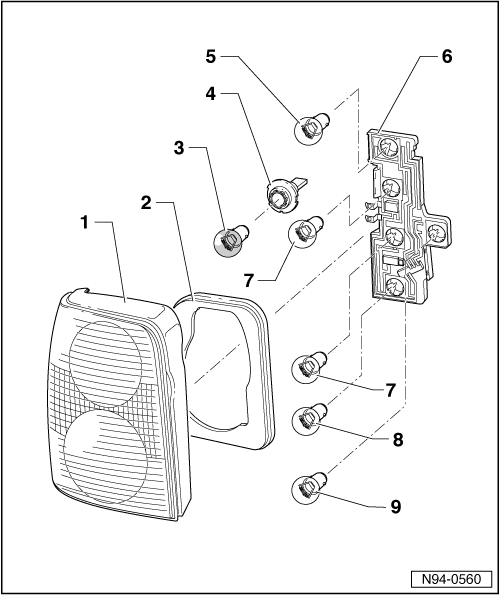

    Схема монтажа :



    Задние фонари (Variant 10.00 ►) - схема монтажа

    1 - Корпус

    2 - Прокладка

    3 - Левая лампа заднего указателя поворота -M6- или правая лампа заднего указателя поворота -M8-12 В / 21 Вт

    4 - Патрон для лампы заднего левого указателя поворота -M6- или заднего правого указателя поворота -M8-

    5 - Левая лампа заднего габаритного фонаря и сигнала торможения -M21- или правая лампа заднего габаритного фонаря и сигнала торможения -M22- 12 В / 21 Вт / 4 Вт

    6 - Колодка для ламп

    7 - Левая лампа заднего габаритного фонаря и сигнала торможения -M21- или правая лампа заднего габаритного фонаря и сигнала торможения -M22-
    12 В / 21 Вт / 4 Вт .Двухнитевые лампы используются только для габаритного освещения (5 Вт)

    8 - Двухнитевая лампа левого противотуманного фонаря -L46-
    Двухнитевая лампа левого противотуманного фонаря -L46- (21 Вт) имеется только на стороне водителя 12 В / 21 Вт / 4 Вт

    9 - Лампа левого фонаря заднего хода -M16- или правая лампа фонаря заднего хода -M17-
    12 В / 21 Вт

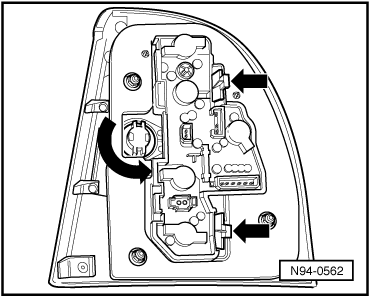

    Снятие и установка держателя ламп.




    Снятие:
    – Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания.

    – Открыть вбок крышку ящика для мелочей у заднего блок-фонаря.

    – Отсоединить разъем.

    – Повернуть патрон лампы заднего левого указателя поворота -M6- или заднего правого указателя поворота -M8- в направлении -стрелки- и извлечь.

    – Разблокировать защелки -стрелки- и извлечь колодку.

    – Чтобы заменить лампу заднего левого указателя поворота -M6- или лампу заднего правого указателя поворота -M8-, необходимо повернуть патрон лампы в направлении -стрелки-.

    Установка:
    Установка осуществляется в обратной последовательности.


    Машина американец, учти то, что у тебя 4 лампы на стоп сигнал. По 2 на каждую сторону, и эти 4 лампы работают на габариты. Т.е лампы стопов у тебя под номерами 5 и 8. А ПТФ задних нема . Еще такой момент. На американцах лампы стоит особенные, если брать по каталогу Osram, то имеют они номер 7225, отличаются от европецских аналогов тем, что у них "пупсики" внизу лампы расположены не симметрично. Но при сноровке можно запихнуть, считай приколхозить, европейские лампочки.
    Остальные лампочки(габарит и задний ход) идентичны европейским.
