    По умолчанию Снял приборку, а там....

    С Новым годом!!! Уважаемые форумчане!!!
    До сего дня был активным читателем, вопросов по ремонту и эксплуатации своего пепелаца небыло, т.к. здесь я находил все ответы.... форум зачетный, за что всем огромное спасибо, особенно создателям!!! .
    Так вот... собственно какая проблема... С момента покупки машины, глючил жк одометра, периодически часть цифр гасла, решил снять и посмотреть, может контакты пропаять надо или прижать поплотнее. При снятии правого штекера обнаружил, что два провода (зеленый и черный) выдернуты из гребенки, причем кто-то видимо специально так наколхозил, подскажите пожалусто за что они отвечают и что предыдущий мастер-ломастер таким образом хотел вылечить?

  2. #2
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,796
    Спасибо +
    Получено: 213
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    Bankir

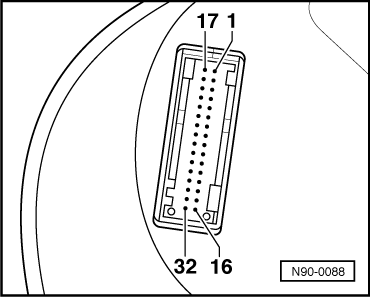

    смотри по номерам контактов

    Разъем (32-контактный) -T32a-, синий

    1 - Клемма 15, плюс
    2 - Контрольная лампа правых указателей поворота -K94-
    3 - Выходной сигнал 1 от электронного спидометра -G21-
    4 - Контрольная лампа прицепа -K18- (автомобили 05.98 ►)
    5 - Указатель запаса горючего -G1-
    6 - Контрольная лампа подушек безопасности -K75-
    7 - Клемма 31, масса датчика
    8 - Указатель температуры охлаждающей жидкости -G3-
    9 - Клемма 31, масса
    10 - Датчик-включатель давления масла -F1-предупреждающего зуммера контроля давления масла -H11-
    11 - Тахометр -G5-
    12 - Контрольная лампа генератора -K2-, контрольная лампа контроля зарядки АКБ, клемма 61
    13 - Контрольная лампа предварительного накала -K29- (только для дизельных двигателей) или контрольная лампа контроля катализатора (только для определенных стран)
    14 - Контрольная лампа заднего противотуманного фонаря -K13-
    15 - не задействован
    16 - Контрольная лампа езды с прицепом -K18- или (только в автомобилях для США) контрольная лампа незапертой крышки багажника -K116- (автомобили ► 04.98)
    17 - Контрольная лампа дальнего света фар -K1-, клемма 56a
    18 - Контрольная лампа левых указателей поворота -K65-
    19 - Контрольная лампа ABS -K47-
    20 - Освещение цифрового индикатора -L75-, клемма 58d
    21 - Сигнал незакрытой двери водителя
    22 - Контрольная лампа температуры и недостаточного уровня ОЖ -K28-
    23 - Клемма 30, плюс
    24 - Клемма 31, масса
    25 - Самодиагностика/K-магистраль
    26 - Правые стояночные фонари, сигнал для предупредительного зуммера включенного освещения -H16-
    27 - Левые стояночные фонари, сигнал для предупредительного зуммера включенного освещения -H16-
    28 - Входной сигнал к спидометру -G21-
    29 - Контакт предупреждения о недостаточном уровне тормозной жидкости -F34-
    30 - S-контакт
    31 - Система предупреждения ремней безопасности (только для США/Японии)
    32 - Контрольная лампа боковых идентификационных ламп (только определенные страны) или контрольная лампа системы выпуска ОГ -K83- (только США)

    Разъем (32-контактный) -T32b-, зеленый

    1 - не задействован
    2 - Считывающая катушка иммобилайзера -D2-, соединение 1
    3 - не задействован
    4 - не задействован
    5 - W-линия
    6 - Датчик уровня жидкости в бачке стеклоомывателей -G33-
    7 - Контрольная лампа износа тормозных колодок -K32-
    8 - Предупреждающий зуммер включенного освещения -H16-
    9 - Внешний гонг (например, в системе предупреждения о непристегнутых ремнях безопасности)
    10 - Предупреждение о недостаточном запасе топлива (только для определенных стран)
    11 - Сигнал простоя автомобиля
    12 - Отключение системы кондиционирования
    13 - Контрольная лампа двухконтурной и стояночной тормозных систем -K7-
    14 - Контрольная лампа противобуксовочной системы -K86-
    15 - не задействован
    16 - не задействован
    17 - Считывающая катушка иммобилайзера -D2-, соединение 2
    18 - не задействован
    19 - не задействован
    20 - не задействован
    21 - не задействован
    22 - не задействован
    23 - Кнопка вызова многофункционального индикатора -E86- → вверху (переключение изображения назад)
    24 - Кнопка вызова многофункционального индикатора -E86- → внизу (переключение изображения вперед)
    25 - Включатель памяти многофункционального индикатора -E109- → Сброс
    26 - Датчик температуры наружного воздуха -G17-
    27 - не задействован
    28 - не задействован
    29 - не задействован
    30 - Выходной сигнал 2 от электронного спидометра -G21-
    31 - Указатель включенной передачи
    32 - Сигнал расхода топлива
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  3. #3
    Pointer
    Регистрация
    12.11.2008
    Адрес
    Казахстан, Алматы
    Возраст
    35
    Сообщений
    3
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Огромное спасибо! Пойду разбираться

  4. #4
    Phaeton Аватар для kalex
    Регистрация
    16.11.2005
    Адрес
    Россия
    Возраст
    62
    Сообщений
    3,217
    Спасибо +
    Получено: 248
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Bankir
    Огромное спасибо! Пойду разбираться
    Судя по цвету это провода с подрулевого переключателя MFA.
    Если приборка без MFA и подрулевой не стоит, эти провода незадействованы.
    Вопрос Гамлета имеет решение: 2B OR NOT 2B = FF

  5. #5
    Pointer
    Регистрация
    19.11.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    43
    Сообщений
    72
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от kalex
    Если приборка без MFA и подрулевой не стоит
    Коллеги! Если можно и я влезу в чужую тему со своим дурацким вопросом. Отдельную тему открывать не стал бы, но уж если зашёл разговор.......... Короче. У меня приборка с MFA, но подрулевого переключения её режимов нет. На дисплее всегда MFA 1. Может ли такое быть? Или просто кто-то до меня менял подрулевой и по каким-то причинам поставил новый без переключателя?

  6. #6
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,796
    Спасибо +
    Получено: 213
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    ventura
    вин расшифруй и узнаешь
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  7. #7
    Phaeton Аватар для xedin
    Регистрация
    20.11.2005
    Адрес
    Россия, Санкт-Петербург
    Сообщений
    3,602
    Спасибо +
    Получено: 5
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    все очень просто , на первой машине , если провода выдернуты , то это сделано для того чтобы деактевировать борт комп, возможно мнялась приборка или проводка ... если приборка , что менялась из-за того что предыдущая сломалась или машина с перебитыми номерами , про вторую машину : или все тож самое что и с первой или был сломан подрулевой ...
    бабло победит зло .
