    По умолчанию Самодельный сканер VW-Scanner. Для самоделкиных :)))

    Наконец-то время нашел написать отчетик...

    Первоисточник тут:
    http://volkswagen.msk.ru/forum/index.ph ... opic=27073
    Автор идеи: Cyber_RAT

    Сканер, при его достаточно низкой стоимости умеет:
    -применен дисплей от NOKIA 3310 за 2$
    -работать по протоколу KWP1281
    -просматиривать информацию о блоке
    -читать и стирать номера ошибок и их тип (некоторые с расшифровкой)
    -адаптировать ДЗ
    -просматривать Measuring Blocks (один блок по четыре значения)
    -скорость соединения идет методом перебора, но если заранее известно, то можно указать заранее
    -основные блоки находятся в главном меню, остальные вводя адрес в десятичном формате

    Ну и немного фото:

    Внешний вид


    Главное меню

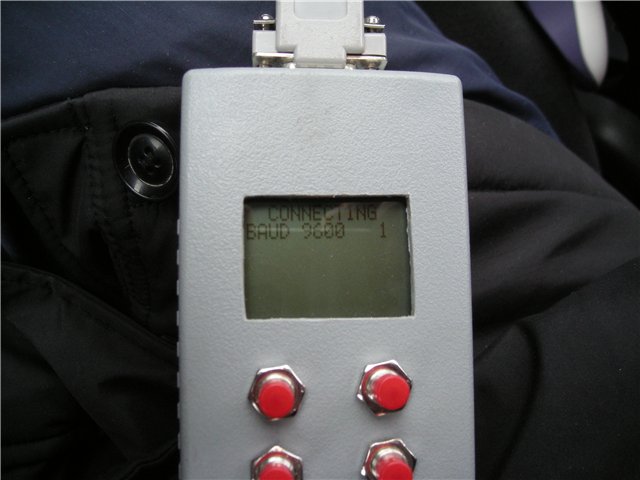

    Соединение

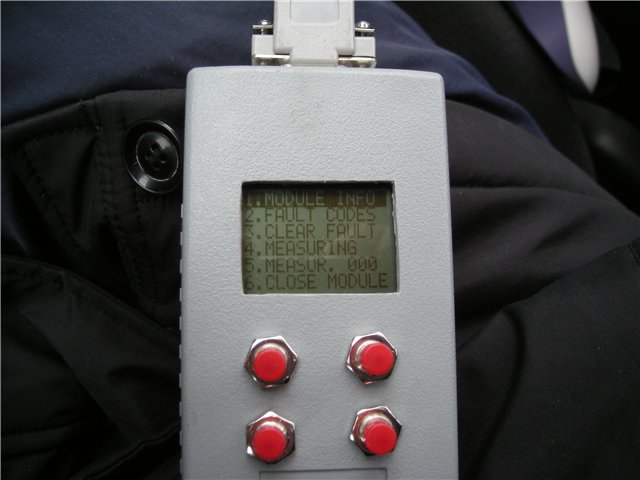

    Выбор при соединении с блоком

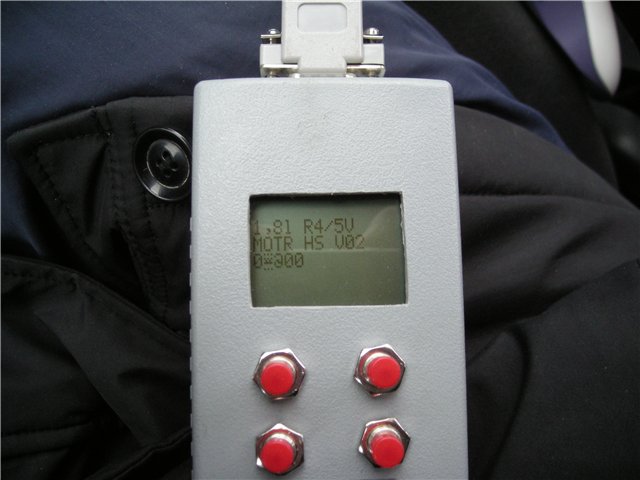

    Информация о блоке


    Чтение ошибок

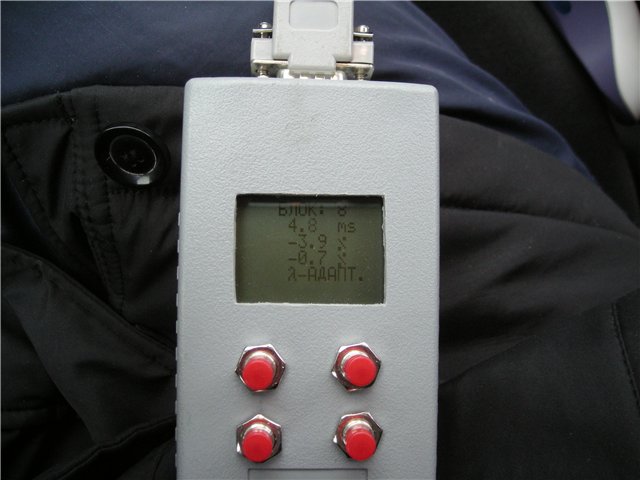

    Нулевой блок


    Остальные выглядят так

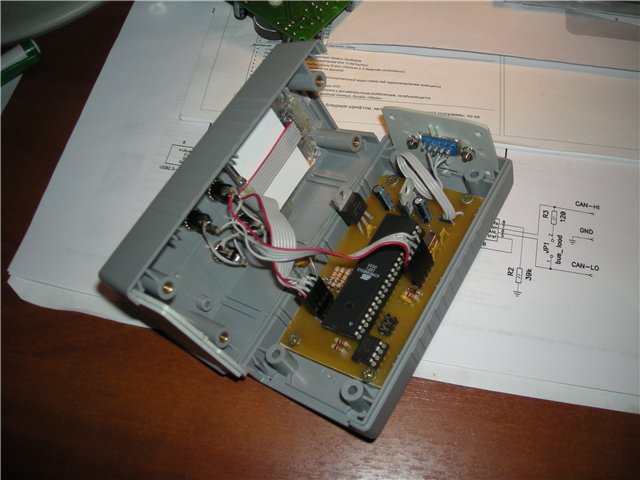

    Вид изнутри


    Попрошу не задавать вопрос, а нафига это нужно, ведь ноут полезнее... Задача даного девайса - всегда быть рядом, в машине, в дальнюю дорогу. Скажем так - портативная диагностика.

    Устройство вполне можно сделать и еще в более малых габаритах, чем получилось у меня ~ 125х60х50 мм.


  2. #2
    Polo
    Регистрация
    28.06.2008
    Адрес
    Беларусь
    Возраст
    37
    Сообщений
    483
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    ай,молодца респект... полезный приборчик, в дальнюю дорогу в самый раз...

  3. #3
    Polo
    Регистрация
    07.09.2008
    Адрес
    Россия, Тверь
    Возраст
    29
    Сообщений
    287
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    зачетная штука

  4. #4
    Lupo
    Регистрация
    14.01.2008
    Адрес
    Россия, Курск
    Возраст
    39
    Сообщений
    148
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    хачу такой же сделать,афтар молодэц

  5. #5
    Всем Перцам - Перец Клуба! Аватар для Чубук
    Регистрация
    21.07.2005
    Адрес
    ну, положим, из России...
    Возраст
    59
    Сообщений
    27,325
    Спасибо +
    Получено: 4,656
    Отправлено: 2,260

    0 Вы не можете благодарить!

    По умолчанию

    lw
    Виталик -

    Это из серии "Чиста лобзиком и чиста по приколу"
    VW Passat B5 1.8 Turbo, 20V, AEB, LB7Z, 1998 г.
    Одна голова - хорошо, а... без нее смешнее!

  6. #6
    Polo
    Регистрация
    28.06.2008
    Адрес
    Беларусь
    Возраст
    37
    Сообщений
    483
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Boss46
    хачу такой же сделать,афтар молодэц
    все хатят... бум ждать автора ему слово: каие условия,чтоб получить схемку?

  7. #7
    Phaeton
    Регистрация
    01.08.2006
    Адрес
    Россия, Москва, ЗАО
    Возраст
    36
    Сообщений
    4,187
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Ну не забываем, что я только сборщик, а автор Cyber_RAT

    kuzmichh
    Автор с Беларусии

    Цитата Сообщение от kuzmichh
    ему слово: каие условия,чтоб получить схемку?
    Проект бесплатный, добро пожаловать по ссылке сверху
    Есть и платный, немного возможностей побольше.

  8. #8
    Lupo
    Регистрация
    14.01.2008
    Адрес
    Россия, Курск
    Возраст
    39
    Сообщений
    148
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    lw


    если я всё правильно понял,там на сайте и схема под это дело есть?

  9. #9
    Phaeton
    Регистрация
    01.08.2006
    Адрес
    Россия, Москва, ЗАО
    Возраст
    36
    Сообщений
    4,187
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Второй проект на стадии развития - цветной дисплей, запись логов на SD/MMC карту + возможности бортового компа (автор делает под свой гольф 3). Буду ли я собирать - вопрос... т.к. для меня теперь CAN шина актуальна на пятом гольфе. Время покажет...

    Добавлено спустя 2 минуты 55 секунд:

    Boss46
    Цитата Сообщение от Boss46
    если я всё правильно понял,там на сайте и схема под это дело есть?
    Да, и даже плата Я немного переразвел платку под SI9243 вместо MC33199 - не люблю чего то я ее.

  10. #10
    Polo
    Регистрация
    28.06.2008
    Адрес
    Беларусь
    Возраст
    37
    Сообщений
    483
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от lw
    Проект бесплатный, добро пожаловать по ссылке сверху
    Есть и платный, немного возможностей побольше.
    Спасибо, уже изучаю...

  11. #11
    Всем Перцам - Перец Клуба! Аватар для Чубук
    Регистрация
    21.07.2005
    Адрес
    ну, положим, из России...
    Возраст
    59
    Сообщений
    27,325
    Спасибо +
    Получено: 4,656
    Отправлено: 2,260

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от lw
    Второй проект на стадии развития - цветной дисплей, запись логов на SD/MMC карту
    А потом и КПК из берёзы выпилить...

    Чем вариант сканера для КПК не устраивает?
    И цвет и логи на карту...

    Имхо, усложнять устройство не имеет смысла. СтОит, разве что, удешевлять за счёт серийного выпуска.
    Да и не технологично это. Я уже про CAN и не говорю.

    В Белоруссии и другие варианты есть - MonoScan, например
    VW Passat B5 1.8 Turbo, 20V, AEB, LB7Z, 1998 г.
    Одна голова - хорошо, а... без нее смешнее!

  12. #12
    Phaeton
    Регистрация
    01.08.2006
    Адрес
    Россия, Москва, ЗАО
    Возраст
    36
    Сообщений
    4,187
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Чубук
    Ну не порть малину
    Цитата Сообщение от lw
    . Задача даного девайса - всегда быть рядом, в машине, в дальнюю дорогу. Скажем так - портативная диагностика.
    Добавлено спустя 57 секунд:

    Цитата Сообщение от Чубук
    А потом и КПК из берёзы выпилить...
    Березы все не высокотехнологичные попадаются Выпиливаешь, а производительность на уровне счет.

  13. #13
    Всем Перцам - Перец Клуба! Аватар для Чубук
    Регистрация
    21.07.2005
    Адрес
    ну, положим, из России...
    Возраст
    59
    Сообщений
    27,325
    Спасибо +
    Получено: 4,656
    Отправлено: 2,260

    0 Вы не можете благодарить!

    По умолчанию

    lw
    Ты намекни страдающим гениям, что лучше бы переходник ODBII-Блютус ("K-Line & CAN - Bluetooth") сваяли самодельный.
    Остальное можно будет использовать из технологичного.
    VW Passat B5 1.8 Turbo, 20V, AEB, LB7Z, 1998 г.
    Одна голова - хорошо, а... без нее смешнее!

  14. #14
    Phaeton
    Регистрация
    01.08.2006
    Адрес
    Россия, Москва, ЗАО
    Возраст
    36
    Сообщений
    4,187
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Чубук
    Ты намекни страдающим гениям
    Я тут одно время сам модули блютусные рассматривал, так что может и что-то когда-то получится ...
    По CAN - пока тупичок. Нужна прошивка дла HEX-CAN под COM-порт.

  15. #15
    Passat Аватар для jurajann
    Регистрация
    23.04.2008
    Адрес
    Россия, Санкт-Петербург
    Возраст
    36
    Сообщений
    1,324
    Спасибо +
    Получено: 9
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    вот и 3310 пригодится, если не выкинул уже
    а так - зачотно
    2002 РASSАТ B5+ 1,8Т серебро, АWM, ручка
    был В3 ААМ 92 года, кк №00785

  16. #16
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от lw
    Скажем так - портативная диагностика.
    Сапог в бою надежней. (С) Маэстро.

    Имхо, КПК гораздо компактней и функциональней.

    А данное устройство - чисто побаловаться.

    Но, респект, что не поленился и собрал. Только корпус уж очень толстый выбрал.
    У меня тоже дошли руки, допаял адаптер на ELM327 на азлинковской печатке. Осталось MAX232 навесным в OBD-разьем впихнуть и к КПК можно подключать.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  17. #17
    Phaeton
    Регистрация
    01.08.2006
    Адрес
    Россия, Москва, ЗАО
    Возраст
    36
    Сообщений
    4,187
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от TheTERMINATOR
    Только корпус уж очень толстый выбрал.
    Ну что под руку попалось
    Цитата Сообщение от TheTERMINATOR
    У меня тоже дошли руки, допаял адаптер на ELM327 на азлинковской печатке.
    Не прошло и года Или прошло

    Добавлено спустя 1 минуту 16 секунд:

    Цитата Сообщение от TheTERMINATOR
    Имхо, КПК гораздо компактней и функциональней.
    Да ни кто ж не спорит. Сканер лежит себе в багажнике, как набор автомобилиста.

  18. #18
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от lw
    У меня тоже дошли руки, допаял адаптер на ELM327 на азлинковской печатке.

    Не прошло и года Или прошло
    Полгода всего!

    Цитата Сообщение от lw
    Сканер лежит себе в багажнике, как набор автомобилиста.
    Слишком сложно...
    У меня сейчас такая идея - припаять провода к разьему кредла, закрепленного на лобовом. Помимо зарядки, сразу ком-порт подключать. Тогда можео адаптер на постоянку вмонтировать.
    Воткнул КПК в крэдл - счастье! Тут тебе и зарядка и диагностика и GPS!
    Вот только тонкий многожильный кабель никак не найду.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  19. #19
    Phaeton
    Регистрация
    01.08.2006
    Адрес
    Россия, Москва, ЗАО
    Возраст
    36
    Сообщений
    4,187
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от TheTERMINATOR
    Вот только тонкий многожильный кабель никак не найду.
    От удлинителей COM-порта не смотрел? У меня диаметром 4 мм в работе используется.

  20. #20
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от lw
    От удлинителей COM-порта не смотрел? У меня диаметром 4 мм в работе используется.
    Советуешь посмотреть какой-нибудь дешевый китайский удлинитель? Узкоглазые братья постоянно используют тоненькие проводочки, с медью у них напряженка, видимо...
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.
