Поделитесь, пожалуйста, схемой Росса
  1. #1
    Pointer
    Регистрация
    17.08.2006
    Адрес
    Россия, Москва, ЮАО
    Возраст
    78
    Сообщений
    79
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию Поделитесь, пожалуйста, схемой Росса

    Поделитесь, пожалуйста, схемой Росса для современных адаптеров.

    Я не собираюсь производить адаптеры для VAGCOM.
    Нам это надо для нового адаптера с CAN. Посмотреть проверенную практикой схему.

    Можно на коммерческой основе.

  2. #2
    Всем Перцам - Перец Клуба! Аватар для Mex@n!K
    Регистрация
    18.11.2005
    Адрес
    Съебёж, Эта Страна
    Возраст
    32
    Сообщений
    9,313
    Спасибо +
    Получено: 10
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    Юрий Маслов
    http://uploaded.to/?id=0r8x98
    Удачи!
    04/AWT/GFY

  3. #3
    Pointer
    Регистрация
    17.08.2006
    Адрес
    Россия, Москва, ЮАО
    Возраст
    78
    Сообщений
    79
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Mex@n!K
    Юрий Маслов
    http://uploaded.to/?id=0r8x98
    Удачи!
    Большое Спасибо! Изучим.
    Я Ваш должник.

  4. #4
    Всем Перцам - Перец Клуба! Аватар для Mex@n!K
    Регистрация
    18.11.2005
    Адрес
    Съебёж, Эта Страна
    Возраст
    32
    Сообщений
    9,313
    Спасибо +
    Получено: 10
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    Юрий Маслов
    Я Ваш должник.
    Не стОит, для хороших людей ничего не жалко
    04/AWT/GFY

  5. #5
    Phaeton
    Регистрация
    01.08.2006
    Адрес
    Россия, Москва, ЗАО
    Возраст
    36
    Сообщений
    4,187
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Юрий Маслов
    Начиная с версии 805 внесены изменения в качестве замены FT232BM на FT232RL, в которую зашивается доплицензия.
    Что-то типа этого (с кархелпа)
    http://uploaded.to/?id=i3uyhu
    Цитата Сообщение от Юрий Маслов
    Нам это надо для нового адаптера с CAN. Посмотреть проверенную практикой схему.
    Можно еще тут посмотреть, CAN реализован так же
    http://www.obddiag.net/rus/obdadapter.html

    А в даташите на ELM327 - MCP2551 вообще напрямик на микроконтроллер вешают.

  6. #6
    Pointer
    Регистрация
    17.08.2006
    Адрес
    Россия, Москва, ЮАО
    Возраст
    78
    Сообщений
    79
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Большое Спасибо всем за поддержку

  7. #7
    Passat Аватар для Oleg_Zh
    Регистрация
    19.10.2007
    Адрес
    Украина
    Возраст
    55
    Сообщений
    1,327
    Спасибо +
    Получено: 6
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Схема, это только пол дела.
    А как получить прошивку?
    VW Passat B5 1,8T AEB AT DDT GRA USA

  8. #8
    Всем Перцам - Перец Клуба! Аватар для Mex@n!K
    Регистрация
    18.11.2005
    Адрес
    Съебёж, Эта Страна
    Возраст
    32
    Сообщений
    9,313
    Спасибо +
    Получено: 10
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    Oleg_Zh
    Поискать и закачать (подсказка carhelp)
    04/AWT/GFY

  9. #9
    Pointer
    Регистрация
    17.08.2006
    Адрес
    Россия, Москва, ЮАО
    Возраст
    78
    Сообщений
    79
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Oleg_Zh
    Схема, это только пол дела.
    А как получить прошивку?
    У нас будет своя прошивка для стандартного CAN

  10. #10
    Passat Аватар для Oleg_Zh
    Регистрация
    19.10.2007
    Адрес
    Украина
    Возраст
    55
    Сообщений
    1,327
    Спасибо +
    Получено: 6
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Mex@n!K
    Поискать и закачать (подсказка carhelp)
    Спасибо за наводку.
    Цитата Сообщение от Юрий Маслов
    У нас будет своя прошивка для стандартного CAN
    Хорошо было бы по возможности познакомиться.
    Там по ПО есть подводные камни.
    Успехов.
    VW Passat B5 1,8T AEB AT DDT GRA USA

  11. #11
    Pointer
    Регистрация
    17.08.2006
    Адрес
    Россия, Москва, ЮАО
    Возраст
    78
    Сообщений
    79
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Oleg_Zh
    Хорошо было бы по возможности познакомиться.
    Уточните - С кем или с чем?

  12. #12
    Passat Аватар для Oleg_Zh
    Регистрация
    19.10.2007
    Адрес
    Украина
    Возраст
    55
    Сообщений
    1,327
    Спасибо +
    Получено: 6
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Юрий Маслов
    Уточните - С кем или с чем?
    С прошивкой.
    VW Passat B5 1,8T AEB AT DDT GRA USA

  13. #13
    Pointer
    Регистрация
    17.08.2006
    Адрес
    Россия, Москва, ЮАО
    Возраст
    78
    Сообщений
    79
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Oleg_Zh
    С прошивкой.
    Неожиданное предложение.
    Вряд ли автор согласится.
    Я под эту прошивку буду делать только адаптер. За основу взял авторский вариант. Постараюсь обеспечить надёжность.

  14. #14
    Passat Аватар для Oleg_Zh
    Регистрация
    19.10.2007
    Адрес
    Украина
    Возраст
    55
    Сообщений
    1,327
    Спасибо +
    Получено: 6
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Юрий Маслов
    Вряд ли автор согласится.
    Да, конечно же.
    Я потому и высказал только желание.
    Успехов.
    VW Passat B5 1,8T AEB AT DDT GRA USA

  15. #15
    Pointer
    Регистрация
    17.08.2006
    Адрес
    Россия, Москва, ЮАО
    Возраст
    78
    Сообщений
    79
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от lw
    Начиная с версии 805 внесены изменения в качестве замены FT232BM на FT232RL, в которую зашивается доплицензия.
    Что-то типа этого (с кархелпа)
    http://uploaded.to/?id=i3uyhu
    Юрий Маслов писал(а):
    Нам это надо для нового адаптера с CAN. Посмотреть проверенную практикой схему.

    Можно еще тут посмотреть, CAN реализован так же
    http://www.obddiag.net/rus/obdadapter.html

    А в даташите на ELM327 - MCP2551 вообще напрямик на микроконтроллер вешают.
    У этих двух схем, на которые даны ссылки, по-разному решён выход между CANH и CANL. В одном случае между ними резистор, а в другом его нет, но есть замыкание на массу каждой линии через резистор и конденсатор. ???

  16. #16
    Phaeton
    Регистрация
    01.08.2006
    Адрес
    Россия, Москва, ЗАО
    Возраст
    36
    Сообщений
    4,187
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Юрий Маслов
    Мой шнурок по схеме которую дал Mex@n!K с каном работает отлично. То есть с резистором. А вот ELM 327 и схема по моей ссылке используют другой вариант. Почему так авторы задумали - для меня загадка

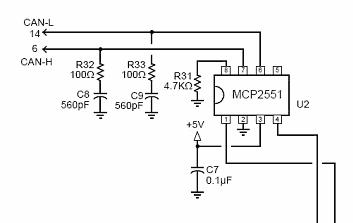

    От ELM:



    Посмотри тут:
    http://piclist.ru/AN-MC-228-RUS/AN-MC-228-RUS.html

  17. #17
    Всем Перцам - Перец Клуба! Аватар для Mex@n!K
    Регистрация
    18.11.2005
    Адрес
    Съебёж, Эта Страна
    Возраст
    32
    Сообщений
    9,313
    Спасибо +
    Получено: 10
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    IMHO смысл один - терминальное сопротивление, или просто резистор между шинами или по схеме выше
    04/AWT/GFY

  18. #18
    Phaeton Аватар для Dron
    Регистрация
    16.10.2005
    Адрес
    Россия, Санкт-Петербург
    Возраст
    46
    Сообщений
    3,495
    Записей в дневнике
    8
    Спасибо +
    Получено: 130
    Отправлено: 640

    0 Вы не можете благодарить!

    По умолчанию

    я покупал свой шнурок Vag-Com Rus-7 у IgorSpb
    он работает как партнер клуба и знает Диму из нашего Питре, который влезает в эти проги!
    я думаю, что у Вас есть повод для общения.

    http://www.passatworld.ru/phpBB2/viewtopi ... highlight=
    Было: Passat B-5 2001 1.8T! Ford-Mondeo V6-2.5л.5АКПП, Passat В-6 2008 2.0 TDi DSG,
    Skoda SuperB Combi 2012, 2.0 TDi CR DSG-6

  19. #19
    Pointer
    Регистрация
    17.08.2006
    Адрес
    Россия, Москва, ЮАО
    Возраст
    78
    Сообщений
    79
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от lw
    Посмотрел. Спасибо.
    Разделённая оконечная нагрузка мне, на взгляд человека, который в схемотехнике почти "пномпень", показалась более привлекательной.
    Какой конденсатор нужен на развязку?

    Добавлено спустя 8 минут 38 секунд:

    Цитата Сообщение от Dron
    я покупал свой шнурок Vag-Com Rus-7 у IgorSpb
    он работает как партнер клуба и знает Диму из нашего Питре, который влезает в эти проги!
    я думаю, что у Вас есть повод для общения.

    http://www.passatworld.ru/phpBB2/viewtopi ... highlight=
    Спасибо. Мы на той ветке с ним встретились.
