Как снять педаль сцепления (картинок бы из ELSA)?

[Mr85]

Всем привет! Если баяню, извиняйте, искал - не нашел подробного описания.

Бесит мелкая проблемка - шатается влево-вправо педаль сцепления, видимо износился вкладыш или втулка как ее там. Хочу заменить но не знаю как и что разбирать. У кого ELSA, помогите картинками и текстом

[terco]

– Снять отсек для хранения на стороне водителя

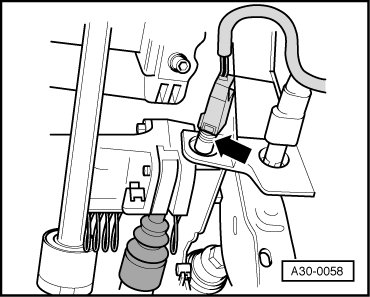

Следить за тем, чтобы датчик педали сцепления-стрелка- не был выдавлен из крепежной скобы. В результате резьба датчика будет повреждена и придется заменить датчик.
Чтобы обеспечить достаточную надежность посадки, датчик педали сцепления-стрелка- разрешается устанавливать только один раз.


– Отсоединить педаль сцепления от главного цилиндра. Для этого снять стопорные кольца болта с помощью отвертки -стрелка 1- и извлечь болт -стрелка 2-.

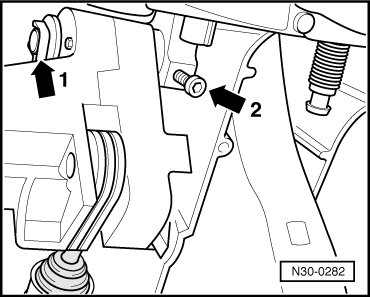

– Отжать стопорное кольцо -стрелка 1- педали сцепления с опорного пальца с помощью отвертки.
– Выкрутить болт -стрелка 2-.
– Отжимать опорный палец педалей сцепления и тормоза вправо до тех пор, пока не станет возможным снять педаль сцепления.
– Отжать стопорное кольцо педали тормоза с опорного пальца с помощью отвертки.
– Снять педаль сцепления с пружинным узлом.

[Mr85]

tecro
Спасибо! То, что надо

Добавлено спустя 7 минут 9 секунд:

Блин, у меня винт 2 на последней картинке сломан мной же придется высверливать
