    По умолчанию Замена фильтрующего элемента воздушного фильтра

    Нужна инструкция по замене фильтрующего элемента воздушного фильтра на двигателе 2 л. ,бензин( без насос-форсунок),типа AZM, B-5+.
    На https://passatworld.ru/index.php?option=co ... &Itemid=57 не открываются рисунки.
    Очень жду здесь или на ip_klavsout@mail.ru

  2. #2
    Знатный Перец Клуба VW Passat B5! Аватар для Barmaley
    Регистрация
    26.10.2005
    Адрес
    Африка, Лимпопо
    Возраст
    45
    Сообщений
    7,493
    Записей в дневнике
    2
    Спасибо +
    Получено: 625
    Отправлено: 442

    0 Вы не можете благодарить!

    По умолчанию






    Так видно??, из твоей ссылки.


    Перезалил на радикал
    VW B5 1,8T APUtronic, EBUtronic, Climatronic... был проект логотипа клуба
    VW B6 1,8T BZB Highline, заглядывает за угол

  3. #3
    Touareg
    Регистрация
    26.09.2006
    Адрес
    Беларусь, Могилев
    Возраст
    43
    Сообщений
    2,891
    Записей в дневнике
    2
    Спасибо +
    Получено: 5
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Barmaley
    Так видно??, из твоей ссылки.
    Нет и так не видно. Там хостинг на by.ru был и наверное уже закончился давно...

  4. #4
    Polo
    Регистрация
    07.09.2006
    Адрес
    Беларусь
    Сообщений
    428
    Спасибо +
    Получено: 5
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Barmaley
    Благодарен .
    Но видны только два рисунка из ссылки из трех.Жду.

  5. #5
    Touareg
    Регистрация
    26.09.2006
    Адрес
    Беларусь, Могилев
    Возраст
    43
    Сообщений
    2,891
    Записей в дневнике
    2
    Спасибо +
    Получено: 5
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

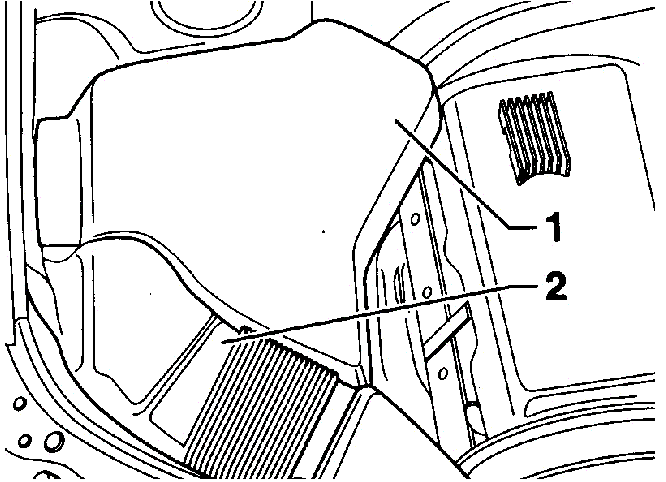

    P, так а дальше там ничего нет... По первой - снимаем кожух и осоединяем гофру. По второй - отщелкиваем клипсы по краям корпуса. А дальше поднимаем корпус, вынимаем старый, вставляем новый и первые два пункта в обратном порядке.

  6. #6
    Polo
    Регистрация
    07.09.2006
    Адрес
    Беларусь
    Сообщений
    428
    Спасибо +
    Получено: 5
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Класс. Пробую.

  7. #7
    Polo
    Регистрация
    07.09.2006
    Адрес
    Беларусь
    Сообщений
    428
    Спасибо +
    Получено: 5
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    ЗАМЕНА ВОЗДУШНОГО ФИЛЬТРА на VW .
    ( на примере двигателя AZM- бензин, 2 л.)

    При подгатовке материала учтены данные , полученные от diman23

    Если вы думаете менять фильтр , или нет, то посмотрите, что может находиться в корпусе воздушного фильтра


    Фиг. 1
    Итак исходная ситуация под капотом(см.фиг.2)




    Фиг.2.

    Сдергивают щиток 1 вверх, отварачивают три винта 2, сдергивают левую часть воздуховода 3 вверх с корпуса фильтра и вытаскивают его наружу (см. рис.2).

    Вытаскивают колодку 4 расходомера, отжимая фиксатор колодки поворачивая отвертку(см. рис.3)


    Фиг.3.

    Освобождают ( см.рис.4) зажим 5 , используя спецклещи или хотя бы плоскогубцы ( очень осторожно-прищемить пальцы не проблема).Стаскивают клапан 6 с кронштейна на крышке корпуса 7 фильтра .Отщелкивают три защелки 8 , cоединяющие корпус фильтра с крышкой.



    Фиг. 4.

    Откидывают крышку корпуса в сторону и достают старый фильтр ( рис.5.).Очень уважительно следует относится к датчику массового расхода , находящегося в крышке.



    Фиг. 5.

    В зависимости от комплектации автомобиля, в нижней части корпуса воздушного фильтра, в зоне впускного канала может быть установлена сетка. Сетка предназначена для задержки больших загрязнений, снега и льда, для того чтобы они не блокировали фильтрующий элемент. При наличии сетки, вывинтите болт крепления сетки, извлеките сетку и очистите ее ( у меня ее нет- фото не даю). Пылесосом очищают внутреннюю полость корпуса фильтра ( не надо снимать корпус).
    Вставив новый фильтр в корпус все собирают в обратной последовательности.Трудности могут возникнуть при установке зажима 5 обратно , если нет спецклещей . Я воспользовался небольшими тисками и все пошло как по рельсам.

    Добавлено спустя 5 минут 27 секунд:

    продолжение.
    За помощь благодарен BarmaleyFast aXl и всему обществу форума
