Нужна помощь в подключении саба.
  1. #1
    Passat Аватар для montana
    Регистрация
    30.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    1,417
    Спасибо +
    Получено: 2
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию Нужна помощь в подключении саба.

    Всем привет, нужна схема подключения штатного саба от AUDI A6, саб в наличии, а как подключить .Буду благодарен, за помощ.



    A6 AKE 2003г.в.quatrro

  2. #2
    Passat Аватар для montana
    Регистрация
    30.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    1,417
    Спасибо +
    Получено: 2
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    ну если нет вариантов, то мож кто знает куда обратиться можно!
    A6 AKE 2003г.в.quatrro

  3. #3
    Phaeton Аватар для Pirogoff
    Регистрация
    13.05.2006
    Адрес
    Россия, Тверь, Химки ЛБ
    Возраст
    43
    Сообщений
    3,189
    Спасибо +
    Получено: 4
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    montana
    По Ауди помню не особо много, делал только один раз и то установка нештатной магнитоллы с подключением всей задней трехомудии.
    Вообщем передняя пара динамиков берет сигнал с головы, задняя пара динамиков берет сигнал с усилителя штатного, оттуда же и сигнал на саб идет.
    От магнитоллы головной идет включение питания на усилитель и саб и задние каналы.
    Может тебе распиновка штатной головы Ауди моможет разобраться, то тогда вот: http://www.erta.ru/magnitol/audi.shtml
    VW Passat B6 Variant SportKomfort_10; VW Transporter T4 2,5TDI_01; VW Tiguan 2,0TDI_11

  4. #4
    Passat Аватар для montana
    Регистрация
    30.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    1,417
    Спасибо +
    Получено: 2
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    01 - красн/син +АКК
    02 - пустой
    03 - пустой
    04 - серый IN LF
    05 - желтый IN RF
    06 - зелен IN LR
    Нашёл вот такую распиновку, но непонимаю что куда идёт

    07 - белый IN RR
    08 - коричн GND
    09...13 - пустые
    14 - белый REMOUT
    15 - коричн GND
    16 - сер/кор OUT RR-
    17 - сер/син OUT RR+
    18 - серый OUT LR-
    19 - се/ржелт OUT LR+
    20 - зел/кор OUT RF-
    21 - зел/син OUT RF+
    22 - зелен OUT LF+
    23 - зел/желт OUT LF-
    24 - пустой
    25 - пустой
    A6 AKE 2003г.в.quatrro

  5. #5
    Phaeton Аватар для Pirogoff
    Регистрация
    13.05.2006
    Адрес
    Россия, Тверь, Химки ЛБ
    Возраст
    43
    Сообщений
    3,189
    Спасибо +
    Получено: 4
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    montana
    Ладно, давай по порядку, к чему все это подключаем, к штату или альтенативная голова???
    Если к штату то какая именно магнитолла?
    Альтернативная голова - тот же вопрос+распиновочку ее поместить бы.
    Далее у тебя только железо от Ауди или есть еще штатная проводка идущая на усь от машины донора?

    Добавлено спустя 56 секунд:

    ЗЫ Еслиб еще знать какой головой все это железо управлялось изначально, так задача была бы упрощена значительно.
    VW Passat B6 Variant SportKomfort_10; VW Transporter T4 2,5TDI_01; VW Tiguan 2,0TDI_11

  6. #6
    Passat Аватар для montana
    Регистрация
    30.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    1,417
    Спасибо +
    Получено: 2
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Дело втом, что действительно только железо от АУДИ, Магнитола нештатная,JVS, не с нашего рынка, с DVD, и всеми наворотами, какая стояла на аудюхе, незнаю, саб брал на разборе, устанавливается в заднее крыло, в разъёме 10 контактов,какой провод куда идёт- вот в чём вопрос. Я его разобрал, есть схема по цвету проводов.
    A6 AKE 2003г.в.quatrro

  7. #7
    Phaeton Аватар для Pirogoff
    Регистрация
    13.05.2006
    Адрес
    Россия, Тверь, Химки ЛБ
    Возраст
    43
    Сообщений
    3,189
    Спасибо +
    Получено: 4
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    montana
    Ну вот распиновка для головы Chorus от Ауди.
    Тебе надо реализовать выходы головы JVC в соответствии с разъемом на распиновке.
    С головой думаю что проблем не будет, а вот как подключиться на усь, вопрос, жаль что не осталось хотябы штатного разъема с обрезками проводов, хоть по ним бы разобраться.
    Распиновка что ты выше расписал откуда?
    Цитата Сообщение от montana
    в разъёме 10 контактов,какой провод куда идёт- вот в чём вопрос. Я его разобрал, есть схема по цвету проводов.
    Дай схему.
    И попробую посмотреть цвета проводов на Ауди у Паши LORD69

    Добавлено спустя 2 минуты 36 секунд:

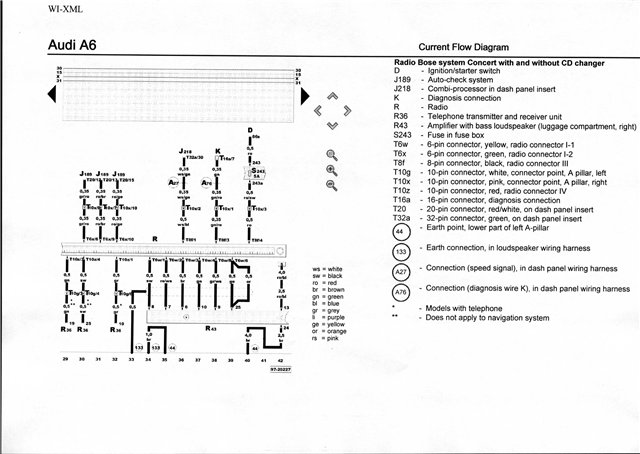

    Вот распиновка:
    VW Passat B6 Variant SportKomfort_10; VW Transporter T4 2,5TDI_01; VW Tiguan 2,0TDI_11

  8. #8
    Passat Аватар для montana
    Регистрация
    30.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    1,417
    Спасибо +
    Получено: 2
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Pirogoff

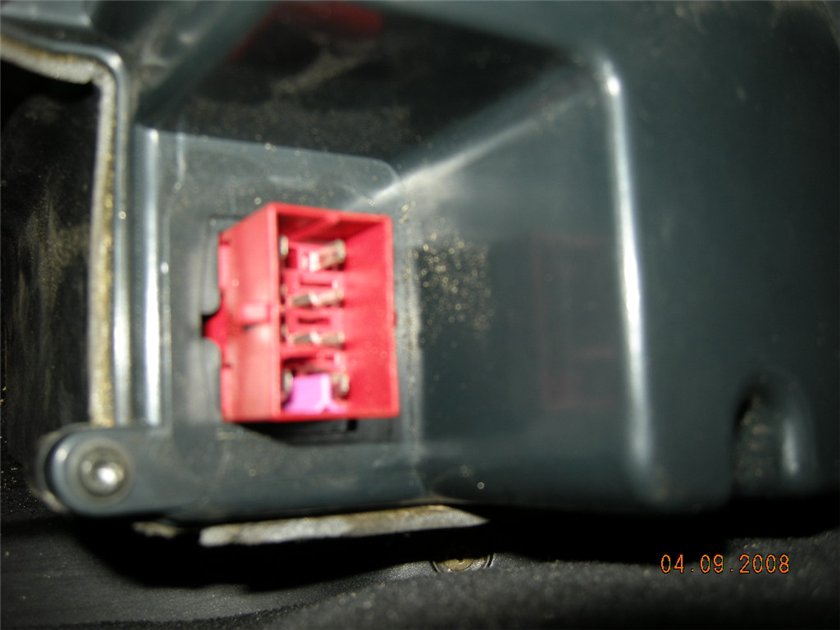

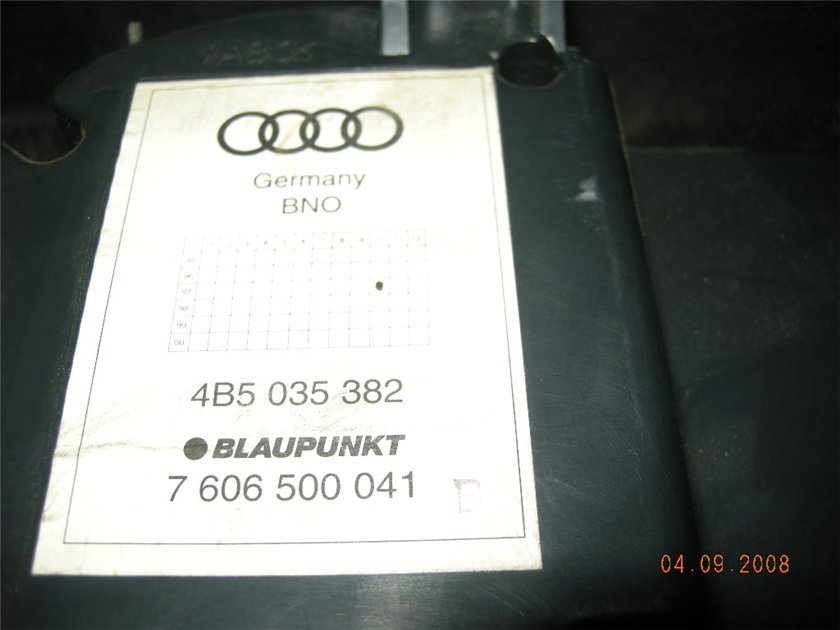

    Снова я со своим гемором, вскрыл саб , единственное что могу дать, это цвета проводов в разъёме, что куда полный ноль .Вот фото и описание где какой проводок, незнаю возможно-ли по этой хрени чтонибудь подсказать
    [IMG]



    http://s55.radikal.ru/i150/0809/64/1dd7e54413ac.jpg[/IMG]
    [IMG]

    http://s50.radikal.ru/i129/0809/ee/d3c12a5ab03e.jpg[/IMG]

    Добавлено спустя 19 минут 11 секунд:



    Добавлено спустя 54 секунды:

    A6 AKE 2003г.в.quatrro

  9. #9
    Passat Аватар для montana
    Регистрация
    30.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    1,417
    Спасибо +
    Получено: 2
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Всем привет! Тема пока ещё незакрыта , ещё пока неразобрался в подключении , надеюсь на вашу помощь
    A6 AKE 2003г.в.quatrro

  10. #10
    Golf Аватар для Vas-El
    Регистрация
    26.03.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    36
    Сообщений
    869
    Спасибо +
    Получено: 3
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    теоретически первая распиновка это на саб сигналы- , саб со встроенным усилителем походу, тоесть активный- на него приходит провод левый правый канал с магнитолы, затем питание и провод включения усилка от зажигания, второй разъём это разъём подключения ШТАТНОЙ магнитолы, т к у тя магнитола не штатная тебе надо из всего барахла проводов выбрать тока землю провод питания и провод от замка зажигания.
    сумбурно написал просто надо бы в живуювидеть.. в идеале... вечером подумаю поточнее отпишусь.
    Был VW Passat B5 1.9 TDI(110) B5+ 1.8T(AWT), стал Allroad 2.5АКЕ и B6 1.8T(BZB), А6 2.8(CCEA)

  11. #11
    Passat Аватар для montana
    Регистрация
    30.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    1,417
    Спасибо +
    Получено: 2
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Vas-El

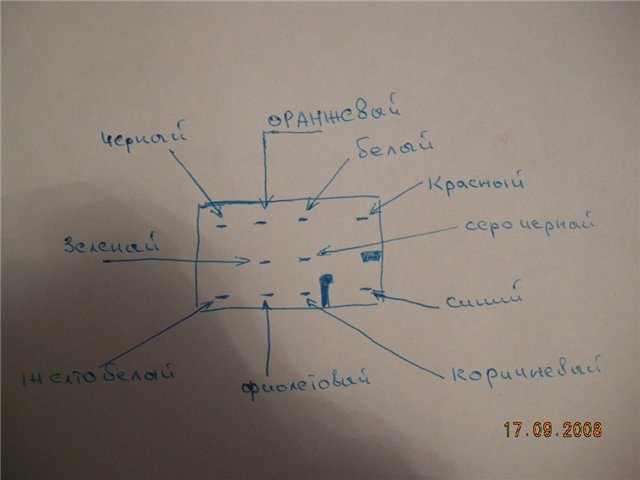

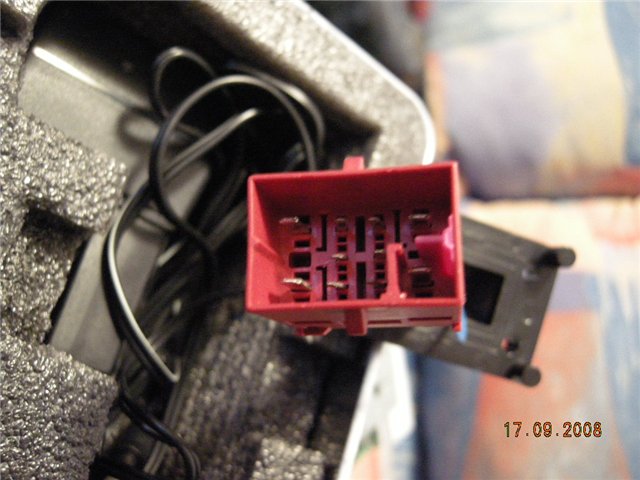

    Там насамом деле один разъём, тот что на последней фото, и цвета проводов этого разъёма. Хотелосьбы знать какой провод куда подключать, вот в чём вопрос
    A6 AKE 2003г.в.quatrro

  12. #12
    Lupo
    Регистрация
    05.01.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    35
    Сообщений
    143
    Спасибо +
    Получено: 13
    Отправлено: 0

    0 Вы не можете благодарить!

  13. #13
    Passat Аватар для montana
    Регистрация
    30.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    1,417
    Спасибо +
    Получено: 2
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Господа, тема пока незакрыта выбрасывать как-то нехочется хорошую вещ
    A6 AKE 2003г.в.quatrro

  14. #14
    Lupo
    Регистрация
    21.03.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    35
    Сообщений
    101
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от montana
    хорошую вещ
    На счет "хорошая весчь" не уверен. Но если, что то я не далеко...тута близкою

  15. #15
    Passat Аватар для montana
    Регистрация
    30.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    1,417
    Спасибо +
    Получено: 2
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Igorian
    На счет "хорошая весчь" не уверен. Но если, что то я не далеко...тута близкою
    Тоесть бросить в твою сторону? Смотри могу совсей силы бросить,
    A6 AKE 2003г.в.quatrro

  16. #16
    Passat
    Регистрация
    08.03.2008
    Адрес
    Россия, Киров
    Возраст
    33
    Сообщений
    1,093
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    А что за штатный саб? Куда ставиться и как звучит?
    Passat B6 1.4TSI (CAXA) 2009г.в. седан, DSG-7
    Passat B6 1.4TSI (CDGA) газ-бензин 2009г.в. универсал , DSG-7

  17. #17
    Passat Аватар для montana
    Регистрация
    30.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    1,417
    Спасибо +
    Получено: 2
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от andru108
    А что за штатный саб? Куда ставиться и как звучит?
    Cавится в заднее крыло, а вот как звучит, пока незнаю дайте распиновку, подключу и дам послушать
    A6 AKE 2003г.в.quatrro

  18. #18
    Passat
    Регистрация
    08.03.2008
    Адрес
    Россия, Киров
    Возраст
    33
    Сообщений
    1,093
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от montana
    Цитата Сообщение от andru108
    А что за штатный саб? Куда ставиться и как звучит?
    Cавится в заднее крыло, а вот как звучит, пока незнаю дайте распиновку, подключу и дам послушать
    Ты же его открывал, соответственно по проводам можно проследить куда идут питание, сигнал и пр.
    Passat B6 1.4TSI (CAXA) 2009г.в. седан, DSG-7
    Passat B6 1.4TSI (CDGA) газ-бензин 2009г.в. универсал , DSG-7

  19. #19
    Passat Аватар для montana
    Регистрация
    30.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    1,417
    Спасибо +
    Получено: 2
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от andru108
    Ты же его открывал, соответственно по проводам можно проследить куда идут питание, сигнал и пр.
    Как , если-бы хоть немного соображал в этом
    A6 AKE 2003г.в.quatrro

  20. #20
    Passat
    Регистрация
    08.03.2008
    Адрес
    Россия, Киров
    Возраст
    33
    Сообщений
    1,093
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Кстати сюда не обращался?http://www.audi-club.ru/forum/showthread.php?p=2655226
    Passat B6 1.4TSI (CAXA) 2009г.в. седан, DSG-7
    Passat B6 1.4TSI (CDGA) газ-бензин 2009г.в. универсал , DSG-7
