Расположение датчиков.

**terco** · 04.09.2008, 16:53

Сообщение от CARDINAL_GOMEL

1967s А на AHU можно выложить?

Должно быть это, надеюсь 1967s меня простит

[/url]

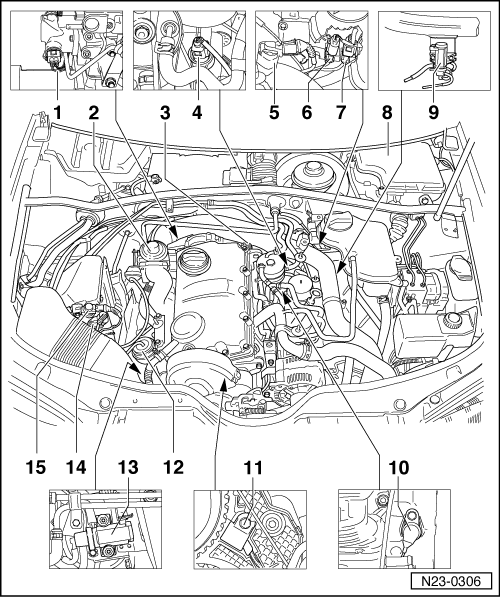

1 - Датчик давления впускного коллектора -G71- с датчиком температуры во впускном коллекторе -G72-

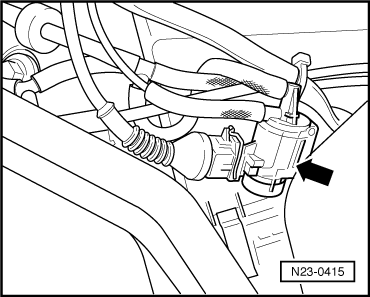

2 - Разъем для датчика оборотов двигателя -G28- )
3 - Разъем для датчика хода иглы -G80-
4 - Клапан рециркуляции ОГ -N18-
5 - Датчик температуры охлаждающей жидкости -G62-
6 - Разъем для топливного насоса высокого давления
- дозатора топливоподающего насоса -N146-
- для датчика перемещения регулировочного золотника -G149-
- датчика температуры топлива -G81-
- клапана отключения подачи топлива -N109- (только для 10-контактного разъема)
- клапана управления опережением впрыска -N108- (только для 10-контактного разъема)
7 - Датчик оборотов двигателя -G28-
8 - Блок управления системы непосредственного впрыска дизельного двигателя -J248- с датчиком уровня -F96-
9 - Клапан отключения подачи топлива -N109-
10 - Клапан управления опережением впрыска -N108-
11 - Разъем -только при 7-контактном разъеме для топливного насоса высокого давления
- для клапана отключения подачи топлива -N109-
- для клапана управления опережением впрыска -N108-
12 - Механизм дозатора топливного насоса высокого давления
- с датчиком температуры топлива -G81-
- с дозатором топливоподающего насоса -N146-
- с датчиком перемещения регулировочного золотника -G149-
13 - Форсунка с датчиком хода иглы -G80-
14 - Электромагнитный клапан ограничения давления наддува -N75-
15 - Клапан рециркуляции ОГ -N18-
16 - Расходомер воздуха -G70-

**Spaze** · 04.09.2008, 17:21

Это.... в базу знаий бы, а? Кто рискнет?

**HangManXIIIth** · 04.09.2008, 17:40

Выложите пожалуйста для AVF. Спасибо заранее

**terco** · 04.09.2008, 18:01

Сообщение от HangManXIIIth

Выложите пожалуйста для AVF.

[/url]

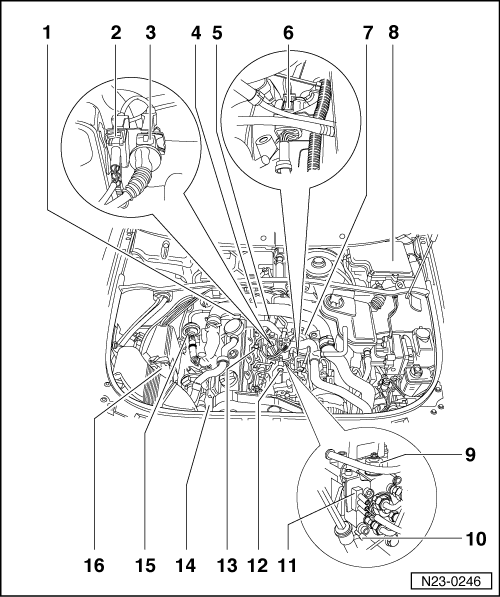

1 - Датчик температуры охлаждающей жидкости -G62-
2 - Клапан системы рециркуляции ОГ (механический) с заслонкой впускного коллектора
3 - Штекерное соединение для насос-форсунки -N240...N243-
4 - Датчик температуры топлива -G81-
5 - Датчик давления во впускном патрубке -G71- с датчиком температуры воздуха во впускном патрубке -G72-
6 - Штекерное соединение для датчика Холла -G40-, для определения положения распределительного вала
7 - Штекерное соединение для датчика частоты вращения вала двигателя -G28-
8 - Блок управления системы непосредственного впрыска дизельного топлива -J248- с высотным датчиком -F96-
9 - Клапан системы рециркуляции ОГ -N18- (электропневматический)
10 - Датчик числа оборотов вала двигателя -G28-
11 - Датчик Холла -G40- положения распределительного вала
12 - Вакуумный блок для регулирования давления наддува
13 - Электромагнитный клапан ограничения давления турбонаддува -N75-
14 - Расходомер воздуха -G70-
15 - Переключающий клапан заслонки впускного коллектора -N239-
- Буквенные обозначения двигателя AJM, ATJ, AVB
15 - Переключающий клапан заслонки впускного коллектора -N239-
- Буквенные обозначения двигателя AVF, AWX

[/url]

**1967s** · 04.09.2008, 20:18

Сообщение от tecro

надеюсь 1967s меня простит

и не надейся...

расстрел на месте из рогатки...

Добавлено спустя 2 минуты 18 секунд:

Сообщение от Spaze

Это.... в базу знаий бы, а? Кто рискнет?

Паш - уже б сделали..только не знаю, как...

**terco** · 04.09.2008, 20:43

Сообщение от 1967s

расстрел на месте из рогатки...

опять газовая камера

Сообщение от 1967s

Паш - уже б сделали..только не знаю, как...

Сереж, а может к модераторам стукнуться?

**Mr85** · 04.09.2008, 20:48

А мне пож.

(в подписи)

**Spaze** · 04.09.2008, 21:03

1967s ой, да не прибедняйся )))) Картинки - в свой фотоальбом, статью накатай - точно так же как и топик новый - и все. РЕспект и уважуха будет )

**terco** · 04.09.2008, 21:14

Сообщение от Mr85

А мне пож. (в подписи)

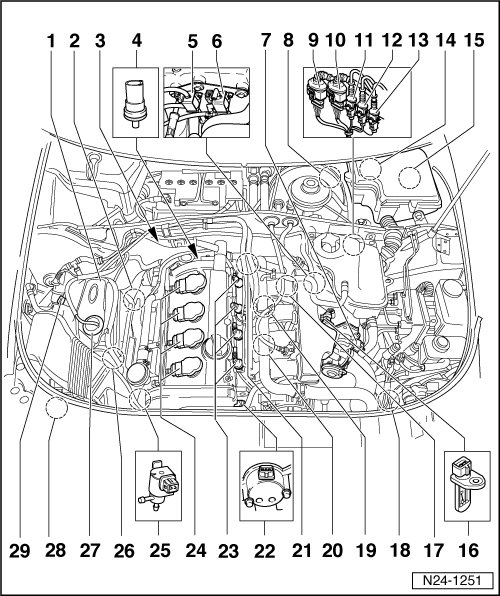

AWT

1 - Воздушный фильтр
2 - Лямбда-зонд перед каталитическим нейтрализатором -G39-, 50 Нм
3 - Лямбда-зонд после катализатора -G130-, 50 Нм
4 - Датчик температуры охлаждающей жидкости -G62-
5 - Клапан рециркуляции наддувочного воздуха -N249-
6 - Клапан подачи вторичного воздуха -N112-
7 - Модуль управления дроссельной заслонки -J338-
8 - Выключатель педали сцепления -F36-, выключатель стоп-сигналов -F-, выключатель педали тормоза -F47- и датчик положения педали акселератора -G79 und G185- в зоне ног водителя
9 - 4-контактное штекерное соединение -коричневое для лямбда-зонда после катализатора -G130- и подогрева лямбда-зонда -Z29-
10 - 6-контактное штекерное соединение -черное для лямбда-зонда перед катализатором -G39- и подогрева лямбда-зонда -Z19-
11 - 3-контактное штекерное соединение -серое для датчика числа оборотов двигателя -G28-
12 - 3-контактное штекерное соединение -зеленое для датчика детонации I -G61-
13 - 3-контактное штекерное соединение -синий для датчика детонации II -G66-
14 - Реле насоса вторичного воздуха -J299-
15 - Блок управления Motronic -J220-
16 - Датчик температуры воздуха на впуске -G42-
17 - Датчик частоты вращения вала двигателя -G28- индуктивный датчик
18 - Датчик давления наддува -G31-
19 - Датчик детонации II -G66-
20 - Датчик детонации I -G61-
21 - Регулятор давления топлива
22 - Датчик Холла -G40-
23 - Форсунка -N30, N31, N32, N33-
24 - Катушка зажигания с выходным каскадом -N70, N127, N291, N292-
25 - Электромагнитный клапан ограничения давления наддувочного воздуха -N75-
26 - Соединение с массой на правой опоре двигателя
27 - Расходомер воздуха -G70-
28 - Двигатель для насоса вторичного воздуха -V101-
29 - Электромагнитный клапан 1 абсорбера с активированным углем -N80-

Добавлено спустя 6 минут 28 секунд:

Сообщение от Spaze

1967s ой, да не прибедняйся )))) Картинки - в свой фотоальбом

а может и SerV попросить, пусть в свою прогу добавит раздел типа "расположение датчиков..."

**Mr85** · 04.09.2008, 21:33

tecro
Спасибо

**CARDINAL_GOMEL** · 04.09.2008, 23:10

tecro большое спасибо

**1967s** · 05.09.2008, 09:58

В Базу знаний в раздел "Руководство по эксплуатации" добавлена статья :

"Расположение датчиков под капотом. основные двигатели. Бензин и дизель"

http://www.passatworld.ru/phpBB2/kb.php?m ... icle&k=197

(буду пополнять её по вечерам моторами, которых нет в этой теме)

**-=DeNi$=-** · 05.09.2008, 13:17

А кто подскажет что за датчик у меня стоит в патрубке который нижний, выходит из радиатора с правой стороны? я думал это и есть ДТОЖ а судя по схеме он находится совершенно в другом месте... AVF

**Mex@n!K** · 05.09.2008, 13:42

-=DeNi$=-
Это не датчик, а скорее термовыключатель вентилятора.

**terco** · 05.09.2008, 13:50

Сообщение от Mex@n!K

Это не датчик, а скорее термовыключатель вентилятора.

всегда думал что он с лева установлен

Сообщение от -=DeNi$=-

стоит в патрубке который нижний, выходит из радиатора с правой стороны?

**Mex@n!K** · 05.09.2008, 13:54

tecro

всегда думал что он с лева установлен

А это как посмотреть

**-=DeNi$=-** · 05.09.2008, 13:55

блин умел бы фотки выкладывать сфотографировал бы... А так выглядит как датчик, 4х контактный.

**1967s** · 05.09.2008, 14:37

Сообщение от -=DeNi$=-

что за датчик у меня стоит в патрубке который нижний, выходит из радиатора с правой стороны?

Сообщение от Mex@n!K

термовыключатель вентилятора

**-=DeNi$=-** · 05.09.2008, 16:44

Просто мне тут знающие люди посоветовали поменять ДТОЖ из-за плаванья температуры от 0-90... а я чуть не полез

Сообщение от 1967s

Mex@n!K писал(а):
термовыключатель вентилятора

это менять

**Modem** · 23.09.2008, 15:33

А мне на AWM можно схемку
