Подсветка сопел (колхоз)
  1. #1
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    37
    Сообщений
    2,792
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 214

    0 Вы не можете благодарить!

    По умолчанию Подсветка сопел (колхоз)

    Решил разобраться со всем знакомой проблемой потуханием подсветки сопел на панели. Почему немцы везде сделали подсветку на светодиодах, а в соплах лампочки мне не понятно. Я решил не гемороится с лампочкой, а поставить светодиоды. Далее небольшой отчёт по установке светодиодов. Может данный вариант кому не понравиться, но результат мне очень понравился, теперь хорошо видно в темноте чего крутить если дует не туда.

    Для начала нам потребуется паяльник, желательно с тонким жалом, 8 светодиодов 5мм красного или зеленого цвета (в зависимости от панели), светодиоды лучше брать с широким углом 30-60 градусов и с яркостью 5-20 кандел, сопротивления 4 шт. (лучше взять несколько номиналов 1к 2,2к 4,7к 10к мощность 0.1 вт).
    Как вытаскивать сопла повторяться не буду можно почитать тут http://www.passatworld.ru/phpBB2/vie...hlight=#753563

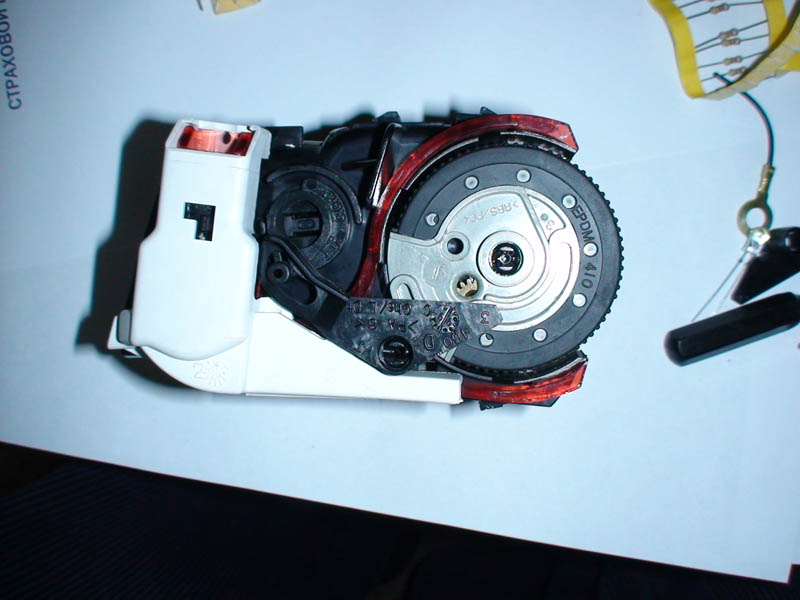

    Итак сопло у нас в руках

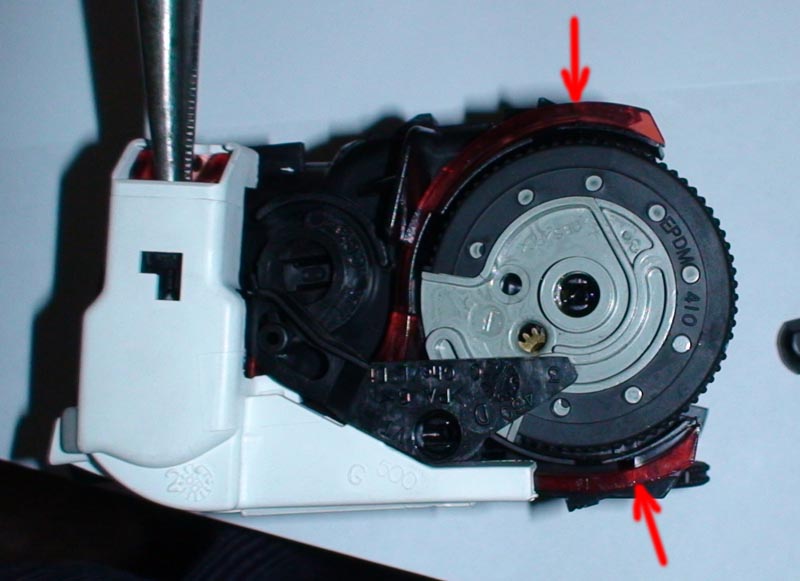

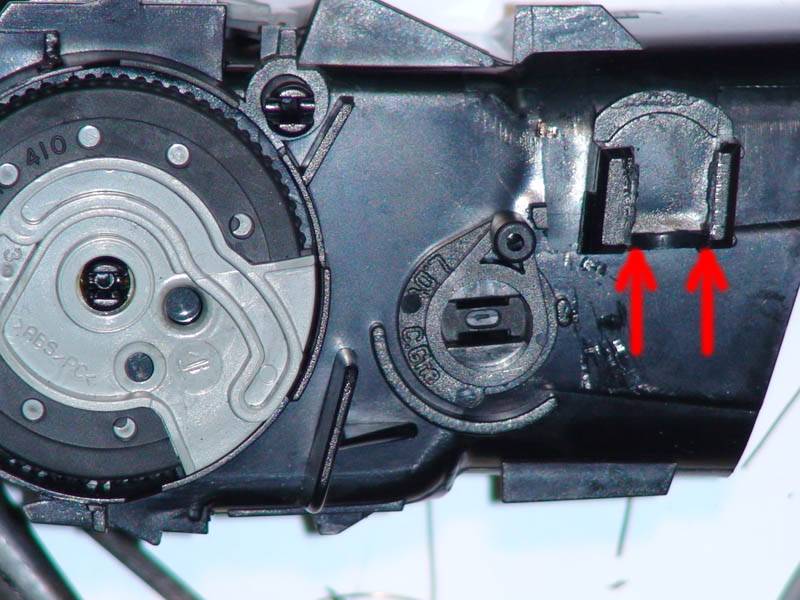

    отмечаем на красном световоде где расположены небольшие выступы на черном пластике

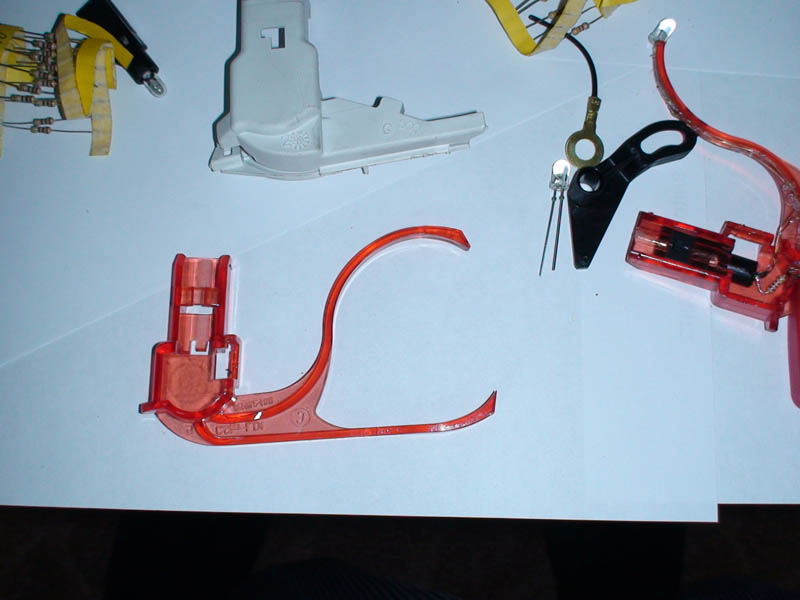

    далее вытаскиваем цоколь с лампочкой и снимаем световод

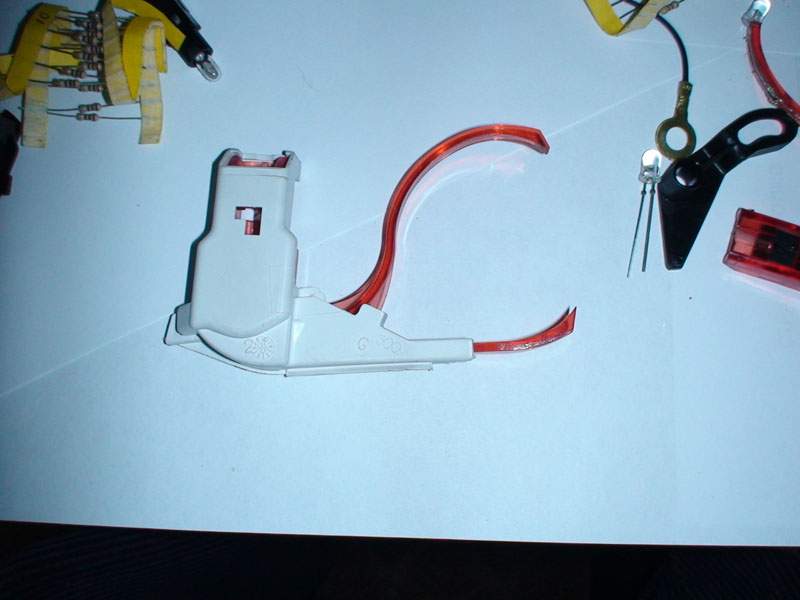

    отделяем белую чехол и выкидываем его

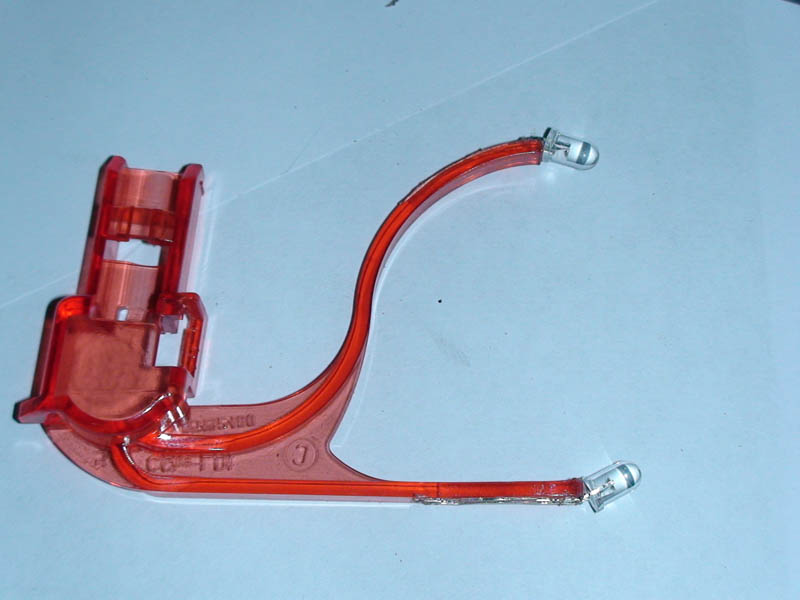

    отпиливаем световод в отмеченных выше местах и прилаживаем светодиоды с наклоном к центру колёсика.

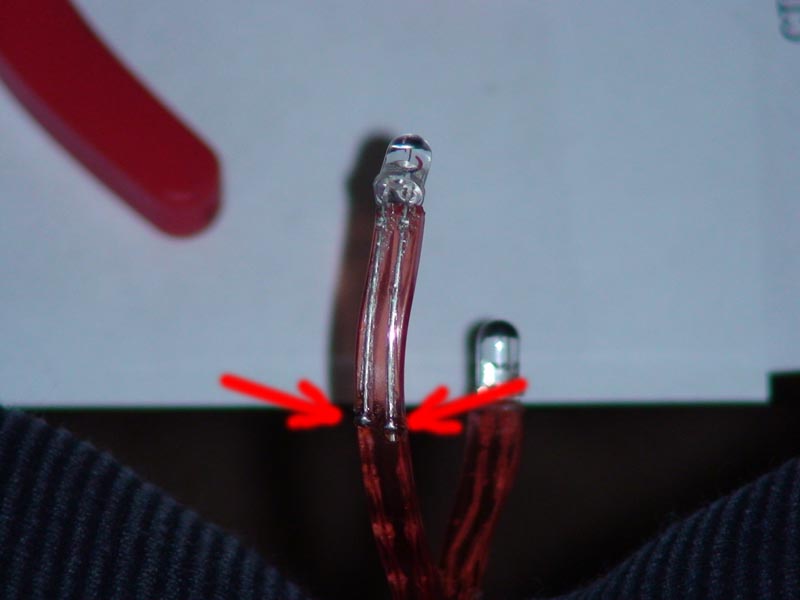

    слегка надавливаем горячим паяльником на ножки светодиода и вдавливаем в световод
    .

    Добавлено спустя 2 минуты 56 секунд:

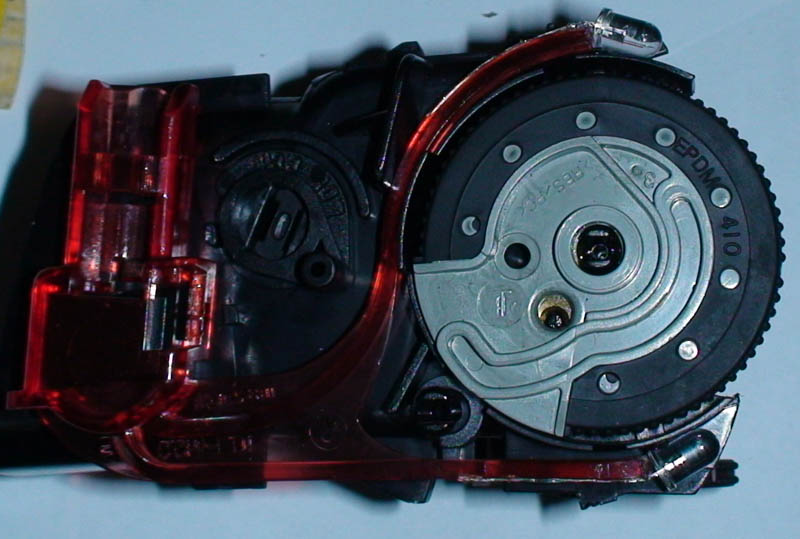

    Проверяем как сидят светодиоды
    .
    Они должны быть наклонены по касательной к колесику

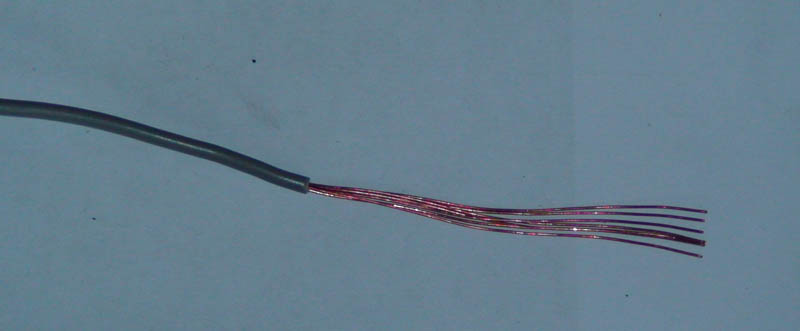

    Далее берем проволку многожильную и вытасиваем жилы

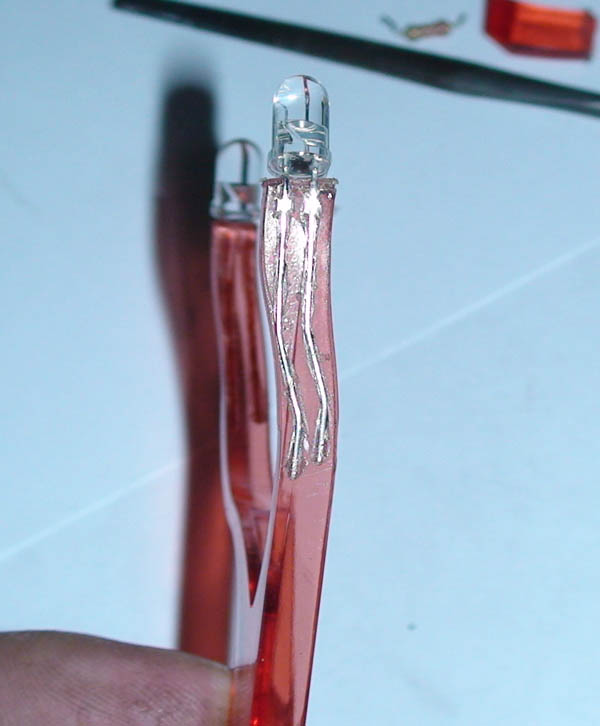

    Провода аккуратно припаиваем к светодиодам и так же вдавливаем в световод
    Последний раз редактировалось witnessx; 20.04.2012 в 23:10.
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  2. #2
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    42
    Сообщений
    10,236
    Спасибо +
    Получено: 120
    Отправлено: 75

    0 Вы не можете благодарить!

    По умолчанию

    witnessx
    Гламурненько
    Резидент AVTOадаптер.RU


  3. #3
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    37
    Сообщений
    2,792
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 214

    0 Вы не можете благодарить!

    По умолчанию

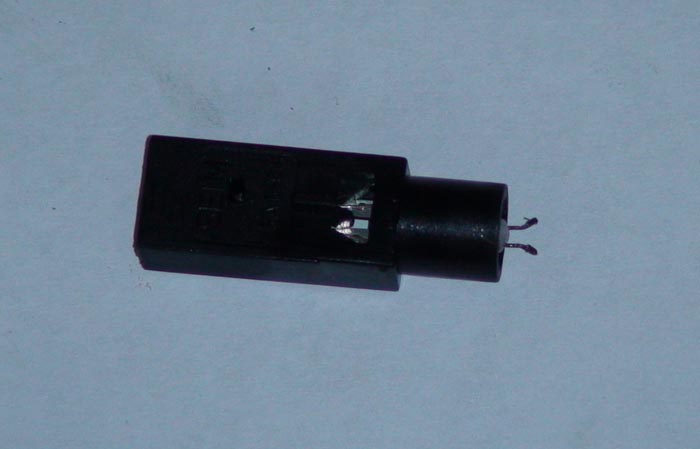

    Берем цокол с перегоревшей лампочкой и аккуратно пасатижами сдавливаем лампочку... Хлоп... осколки лучше собрать пылесосом.
    Вот контакты для подключения

    Обязательно! соблюдаем полярность! Светодиоды чувствительны к полярности, штекер который подходит к лампочке имеет два провода коричневый это масса.

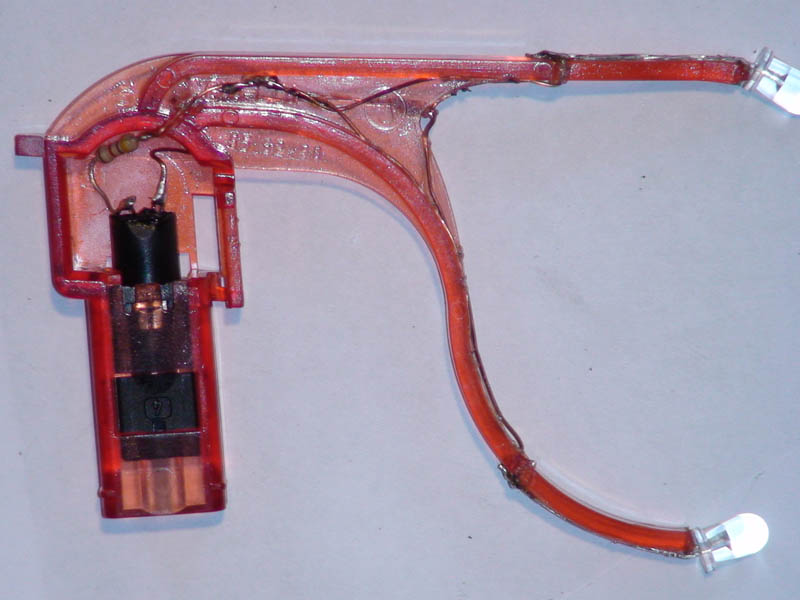

    Далее аккуратно впаиваем резистор
    и спаиваем провода.

    Чтобы вся наша конструкция встала на место нужно вырезать небольшой проход в сопле

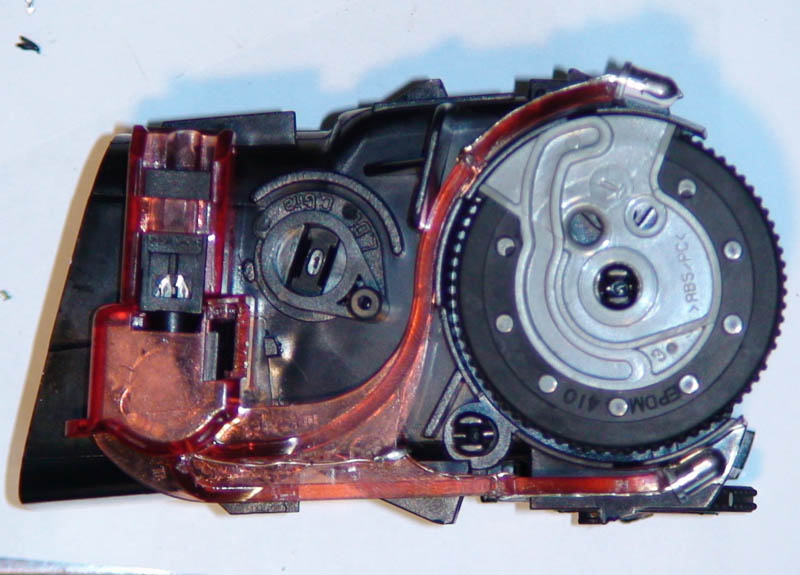

    Потом все аккуратно собираем и проверяем как светит.


    Перед сборкой советую проверить не слишком ярко горят светодиоды, мне пришлось впаивать больший резистор на 4,7к, а то очень ярко горели. Яркость должна сочетаться с подсветкой остальных кнопок.
    Удачи.
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  4. #4
    Phaeton Аватар для Son@r
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    53
    Сообщений
    3,753
    Спасибо +
    Получено: 50
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    witnessx
    Сильно
    А где итоговое фото?
    А если просто белый светодиод впаять на место лампы, не проще получиться? А световоды сделают свою работу...
    Passat variant ADR (газ), МКПП, есть приспособы для сжатия ГНЦ, замены МСК, вкручивания заднего ТЦ

  5. #5
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    37
    Сообщений
    2,792
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 214

    0 Вы не можете благодарить!

    По умолчанию

    Итоговую фотку сделаю позже, а с белым свтодиодом не пройдет, он излучает в белом спектре, а световод красный будет пошлый бледно розовый свет, и светодиод нужно мощный, чтобы через свветоводы пробил.
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  6. #6
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    42
    Сообщений
    10,236
    Спасибо +
    Получено: 120
    Отправлено: 75

    0 Вы не можете благодарить!

    По умолчанию

    Son@r
    А если просто белый светодиод впаять на место лампы, не проще получиться? А световоды сделают свою работу...
    У светодиода слишком маленький угол рассеивания светового потока. Так что ничего не выйдет.
    Немного не в тему, все никак до свое приборки не доберусь. На опытном образце попробовал-понравилось, а в жизнь воплотить все времени нехватает
    Резидент AVTOадаптер.RU


  7. #7
    Phaeton Аватар для Son@r
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    53
    Сообщений
    3,753
    Спасибо +
    Получено: 50
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от pavel
    У светодиода слишком маленький угол рассеивания светового потока. Так что ничего не выйдет.
    А есть такие у которых конусок отражательный стоит, они лучше рассеивают. Главное поэксперементировать с направлением на световод. Тем более сейчас есть очень яркие светодиоды...

    off pavel
    Насколько реально втиснуть в приборку многоцветные светодиоды?
    (мечта такая )
    Passat variant ADR (газ), МКПП, есть приспособы для сжатия ГНЦ, замены МСК, вкручивания заднего ТЦ

  8. #8
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    42
    Сообщений
    10,236
    Спасибо +
    Получено: 120
    Отправлено: 75

    0 Вы не можете благодарить!

    По умолчанию

    Son@r
    Насколько реально втиснуть в приборку многоцветные светодиоды?
    Ничего невозможного нет. Мало того, даже ссылка здесь была на отчет как раз по этой теме
    Но по мне, так все это "Синие писалки"
    Резидент AVTOадаптер.RU


  9. #9
    Знатный Перец Клуба VW Passat B5! Аватар для oleg-kv
    Регистрация
    06.10.2004
    Адрес
    Россия, Санкт-Петербург
    Возраст
    50
    Сообщений
    5,994
    Спасибо +
    Получено: 13
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от pavel
    У светодиода слишком маленький угол рассеивания светового потока.
    Угол можно увеличить, например обработав светодиод мелкой шкуркой. А вот с яркостью-увы.
    На прошлой неделе припаял вместо лампочки белый светодион на 12В-яркость очень маленькая, надо попробывать с яркими
    Chevrolet Cruze 1.8MT(2014)+Nissan X-Trail 2.0D MT (2012)+Yeti 1.6 MT(2015)
    Были: Lancer X 2.0MT 2007 (8 лет), Passat B5 Variant 1.9TDI AHU (10 лет), ВАЗ2115 (4 года), Ford Sierra (3 года)

  10. #10
    Phaeton Аватар для Son@r
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    53
    Сообщений
    3,753
    Спасибо +
    Получено: 50
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от oleg-kv
    А вот с яркостью-увы.
    Почему увы, в фонариках уже ставят трех амперные светодиоды!!!!! Реально светит. Hella анонсировала светодиодные фары. Такой вот прогресс...
    Passat variant ADR (газ), МКПП, есть приспособы для сжатия ГНЦ, замены МСК, вкручивания заднего ТЦ

  11. #11
    Passat
    Регистрация
    05.06.2007
    Адрес
    Беларусь, Минск
    Возраст
    47
    Сообщений
    1,893
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Son@r
    А где итоговое фото?
    +1! Хотелось бы увидеть как светит!

  12. #12
    Golf Аватар для MORGAN
    Регистрация
    21.06.2007
    Адрес
    Россия, Москва, ЮЗАО, Ясенево
    Сообщений
    694
    Записей в дневнике
    1
    Спасибо +
    Получено: 1
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от oleg-kv
    Цитата Сообщение от pavel
    У светодиода слишком маленький угол рассеивания светового потока.
    Угол можно увеличить, например обработав светодиод мелкой шкуркой. А вот с яркостью-увы.
    На прошлой неделе припаял вместо лампочки белый светодион на 12В-яркость очень маленькая, надо попробывать с яркими
    Тогда лучше взять красные светодиоды, самые яркие. И в цвет попадет,и яркость должна быть на уровне.
    А для увеличения яркости его надо правильно установить. Чтобы светил в световод.
    Тогда и пилить ничего не потребуется. И выкидывать

  13. #13
    Golf
    Регистрация
    12.07.2007
    Адрес
    Россия, Магнитогорск
    Возраст
    44
    Сообщений
    608
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Пара капель дегтя:

    1. Яркость диммером регулируется? Сдается мне, что нет. Ведь именно поэтому там в оригинале стоят лампочки!

    2. На каждый светодиод надо ставить ОТДЕЛьНЫЙ балластный резистор. Потому как - у светодиода регламентируется рабочий ток. И у двух светодиодов он не может быть совершенно одинаковым. В результате из пары последовательно соединенных светодиодов один будет перегружен и сгорит быстрее. А поганут оба.... Впрочем -для двух светодиодов из одной партии это наверное малокритично - китайцы вон десяток могут последовательно воткнуть (прада и горят они у них сотнями).

  14. #14
    Lupo
    Регистрация
    17.06.2007
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    46
    Сообщений
    101
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    А чем вас лампочки не устраивают?
    Ярко и красиво горят

  15. #15
    Всем Перцам - Перец Клуба! Аватар для lifter
    Регистрация
    11.03.2006
    Адрес
    Россия, Москва, СВАО
    Возраст
    44
    Сообщений
    8,740
    Записей в дневнике
    4
    Спасибо +
    Получено: 168
    Отправлено: 185

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Naevus
    1. Яркость диммером регулируется? Сдается мне, что нет. Ведь именно поэтому там в оригинале стоят лампочки!
    Регулируется [-X .Я немного подругому себе сделал,взял светодиодную ленту с красными диодами и прилепил прям поверх световодов.Светит нормально,не хуже ламп накаливания.Кстати pavel вдел мой колхоз.
    Skoda octavia 2.0TDI 6DSG
    ИмелSKODA SUPERB COMBI 2.0 TDI 6DSG Elegans+ passat B3 и B5

  16. #16
    Всем Перцам - Перец Клуба! Аватар для Lucky3D
    Регистрация
    07.10.2004
    Адрес
    Россия, Москва, ЗАО
    Возраст
    42
    Сообщений
    8,556
    Спасибо +
    Получено: 29
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от pavel
    Son@r
    А если просто белый светодиод впаять на место лампы, не проще получиться? А световоды сделают свою работу...
    У светодиода слишком маленький угол рассеивания светового потока. Так что ничего не выйдет.
    ну почему не выйдет.. у меня так сделано работает.

    яркость конечно немного ниже штатных ламп. но если не думать об этом, то и не заметишь.

    Добавлено спустя 1 минуту 3 секунды:



    http://www.passatworld.ru/phpBB2/viewtopic.php?t=41508

    Добавлено спустя 1 минуту 27 секунд:

    Цитата Сообщение от Yurko
    А чем вас лампочки не устраивают?
    Ярко и красиво горят
    лень менять
    >> B5 1997 AEB >> Ford Escape 2003 >> Suzuki Grand Vitara 2008 >>, Superb Combi 2.0 TDI 2012 + XC60 D4 2014

  17. #17
    Lupo
    Регистрация
    17.06.2007
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    46
    Сообщений
    101
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Lucky3D
    лень менять
    А ты их часто меняешь?

  18. #18
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    37
    Сообщений
    2,792
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 214

    0 Вы не можете благодарить!

    По умолчанию

    Ну вот, сделал итоговые фотки, сори за качество как смог.



    Димером свет регулируется, а как же по другому в остальных кнопках стоят светодиоды, а димер один.

    По поводу светодиодов:
    есть два типа светодиодов красные, оранжевые для них напряжение 2-2,5В. зеленые синие и белые для них напряжение 3-3,5В.
    Далее у всех есть номинальный ток он варьируется от 1мА до 10А, да да есть такие светодиоды, могу показать кому интересно, есть светодиод мощность 20 Вт.

    Белые получаются двумя способами либо на одном кристалле три светодиода красный зеленый синий (это дорогие светодиоды) либо ультрафиолетовый светодиод с нанесённым люминофором (эти стоят в китайских фонариках).

    Чтобы подключить светодиод к бортовой сети нужно либо ставить стабилизатор напряжения, это круто но геморно, либо просто резистор. Резистор нужно подбирать таким образом, чтобы не превысить номинальный ток. подсчитать можно здесь http://www.ledz.org/modules.php?name=Pages&page=26

    Я поставил на один резистор параллельно на два светодиода, результирующий ток получился 10% от номинального.

    Это предыдущие эксперименты со светодиодами (все самодельное, светодиоды по 1Вт каждый) собираюсь нечто подобное сделать на B5, продумываю как.


    габариты

    тормоз
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  19. #19
    Phaeton Аватар для Son@r
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    53
    Сообщений
    3,753
    Спасибо +
    Получено: 50
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    witnessx
    А итоговый цвет совпадает с цветом когда источник лампа?
    Может надо было красные светодиоды поставить.
    Почему спрашиваю, т.к. оттенок белого цвета светодиода немного отличается от лампы накаливания (особенно заметно когда в плафоне горят)
    Passat variant ADR (газ), МКПП, есть приспособы для сжатия ГНЦ, замены МСК, вкручивания заднего ТЦ

  20. #20
    Golf
    Регистрация
    12.07.2007
    Адрес
    Россия, Магнитогорск
    Возраст
    44
    Сообщений
    608
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от witnessx
    Димером свет регулируется, а как же по другому
    А действительно - как же? Регулировать яркостьсветодиода можно только одним способом - ШИМ. Подозреваю, что в панели так и сделано, но вот что на лампы подсветки тоже - сомневаюсь. Это уж слишком, тем более для бюргеров. Надо будет поэкспериментировать на досуге
    Чтобы подключить светодиод к бортовой сети нужно либо ставить стабилизатор напряжения, это круто но геморно,
    Стабилизатор ТОКА!!!
    Светодиод работает от тока, а не от напряжения. И стабилизировать надо ток. И, кстати, именно это позволяет, зная питающее напряжение, расчитать токоограничивающий резистор (жаль ссылка на учебник Физики 6-7класс не вставляется )

    Светодиоды, которые продаются под конкретное напряжение - на самом деле просто в корпусе имеют встроенный токоограничивающий резистор. Для таких светодиодов расчет надо вести с учетом этого резистора.
    Я поставил на один резистор параллельно на два светодиода, результирующий ток получился 10% от номинального.
    Параллельно светодиоды вообще не ставят! При разбросе рабочего тока один из них будет коротить другой (один горит, второй нет)... Впрочем - для 10% от номинала ничего страшного. Проживут дОльше.

    Это предыдущие эксперименты со светодиодами (все самодельное,
    Зачётно!
    тормоз
    Кто?

Страница 1 из 2 12 ПоследняяПоследняя

Похожие темы

  1. Подсветка в дверях (колхоз тюнинг)
    от OnFair в разделе Тюнинг
    Ответов: 17
    Последнее сообщение: 15.06.2014, 21:10
  2. Подсветка
    от Ed в разделе Архив 2005г.
    Ответов: 11
    Последнее сообщение: 22.07.2005, 00:17
  3. Подсветка ручек
    от КОМРАД в разделе Архив 2005г.
    Ответов: 96
    Последнее сообщение: 16.01.2005, 18:05
  4. Подсветка в торце дверей(низ)
    от Axl в разделе Архив 2004г.
    Ответов: 68
    Последнее сообщение: 13.12.2004, 16:07
  5. Подсветка под капотом и в багажнике
    от TAHIRKINI в разделе Архив 2004г.
    Ответов: 18
    Последнее сообщение: 04.11.2004, 14:07

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
