Как должен выглядеть пассат без бампера

[sproduce]

Добрый день!

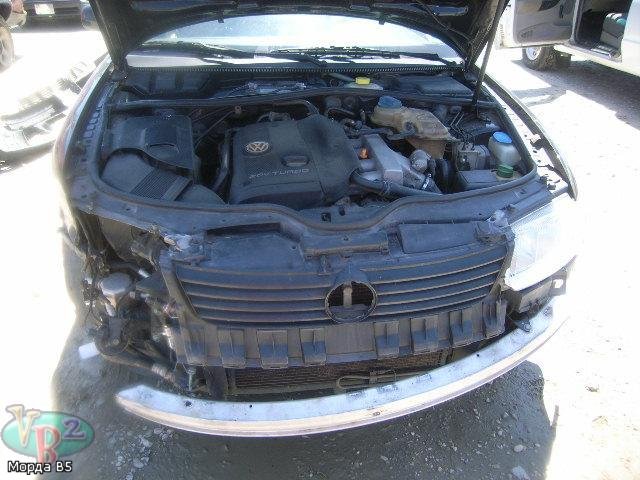

Взялся я поменять ГРМ снял бампер и увидел там такое ....
На клыке (обведено черным) подложено несколько шайбочек и все это завязано скотчем. Красное это насколько я понял датчик для подушек где он должен быть на самом деле? Зеленое это охлаждение ГУРа ? и тоже явно не на своем месте и наконец синее каким-то непонятных ржавеющим уголком крепится крыло. Где посмотреть как все это должно быть на самом деле?

[alex15rus]

Посмотри в любой книге по пассату, радиатор ГУР должен крепиться в нижней части радиатора, но на пластиковых кронштейнах к основанию на котором стоит радиатор, креплений два. Пластиковых шайб у меня нет, на этот бол сажается усилитель бампера, алюминиевая квадратная труба, а того что у тебя красным обведено у меня нет, там просто стоит крепление усилителя бампера-цельное, его конец уходит в лонжерон, а ржавой железки у меня нет, там стоит кокой-то спец. детал, вот здесь нарисовано под номером 6 http://www.elcats.ru/vw/parts.asp?mdl=221&unit=6B5004C1
Удачи!

[Ratamahatta]

sproduce
датчик удара располагается в коробочке под пепельницей =)
по остальному вроде у тебя плохо восстановленная тачка после удара
проверь подушки...

[iGORik]

Брат, не обижайся, это Катлета
красный-датчик температуры салона
зеленный-охлажд. ГУР

Самое итересное, Где поперечная балка бампера и пласмасовый воздухозаборник интеркулерра. Щас попробую дать фотку...

Добавлено спустя 7 минут 42 секунды:

[/url]

[sproduce]

sproduce
датчик удара располагается в коробочке под пепельницей =)
по остальному вроде у тебя плохо восстановленная тачка после удара
проверь подушки...

Да то что она после удара я знаю и подушек нет : но я не думал что она так плохо восстановлена и хочется поставить все на свои места.

Добавлено спустя 2 минуты 45 секунд:

Брат, не обижайся, это Катлета
красный-датчик температуры салона
зеленный-охлажд. ГУР

Самое итересное, Где поперечная балка бампера и пласмасовый воздухозаборник интеркулерра. Щас попробую дать фотку...

Поперечную балку я снял. Странно как там мог оказаться датчик температуры салона?

[iGORik]

Странно как там мог оказаться датчик температуры салона?

...крепится он к червяку ГУРа(спец. крепление у тебя сломанно), в нижней части радиатора (просто так кинули чтобы держался)

[1967s]

Странно как там мог оказаться датчик температуры салона?

датчик температуры салона

iGORik

это - датчик температуры забортного воздуха !

(а вовсе не датчик температуры салона... )

[iGORik]

это - датчик температуры забортного воздуха !

все правильно, сорри

[DoZer]

Сорри за офф видели ваш пасик сегодня в гаражах(вы чёт делали,а друг мой спраивал про гаражи)),если чесно сердце ёкнуло
Но думаю вы всё сделаете и будет конфетка.

[PAV]

это - датчик температуры забортного воздуха !

официальное место можете подсказать, где он должен стоять, а то он у меня просто к бамперу с низу привязан

[ALEX94]

датчику пофиг где висеть, у меня тоже под изолентой на той же трубе, сам примотал.
нет пластиковых направляющих бампера по бокам, под фарами они стоят, к ним же крепится крыло, а не этой гнилой пластинкой.
нет балки бампера.
видимо сильно шарахнулась тачка апстену, навена еще и в салоне в панели чо нить наломано, самое главное... какие казлы ее восстанавливали???!!! видимо чисто на продажу делали, и самое смешное что при покупке эти косяки не заметишь

[sproduce]

это - датчик температуры забортного воздуха !

официальное место можете подсказать, где он должен стоять, а то он у меня просто к бамперу с низу привязан

Его официальное место (судя по ельзе) на держателе трубки охлаждения гура

Добавлено спустя 3 минуты 9 секунд:

датчику пофиг где висеть, у меня тоже под изолентой на той же трубе, сам примотал.
нет пластиковых направляющих бампера по бокам, под фарами они стоят, к ним же крепится крыло, а не этой гнилой пластинкой.
нет балки бампера.

Но датчик в том месте не обдевается воздухом а следовательно будет не корректно мерить температуру особенно в пробке. А куда идут его данные только на приборку или для компа тоже ?
Усилитель я сам снял он есть. а справа возле фары это помоему и есть направляющие бампера там что-то типа защелок куда край бампера вставляется. Или еще что-то должно быть?

И еще нашел что нет воздухозаборника на охладитель воздуха.
А должен ли еще быть пластик по краям радиатора?

Добавлено спустя 2 минуты 13 секунд:

Сорри за офф видели ваш пасик сегодня в гаражах(вы чёт делали,а друг мой спраивал про гаражи)),если чесно сердце ёкнуло
Но думаю вы всё сделаете и будет конфетка.

ГРМ уже поменял а остальное пока собрал как было( так что выглядит снова отлично) просто оказывается целая проблема найти трубку охлаждения гура

[ALEX94]

просто оказывается целая проблема найти трубку охлаждения гура

да согни любую медную или лучше латунную трубку, например тормозную от УАЗа какого нибудь, у меня ее например вообще нет и небыло по комплектации.

Но датчик в том месте не обдевается воздухом а следовательно будет не корректно мерить температуру

нормально все там обдается, работает путем , и кстати на штатном месте (мне так кажется) он как раз может подогреваться от радиатора при остановке авто

а справа возле фары это помоему и есть направляющие бампера там что-то типа защелок куда край бампера вставляется

что то не вижу я их на фото, может снял просто ?

И еще нашел что нет воздухозаборника на охладитель воздуха.

сам его согни с пластика, ниче сложного нет там
