доработка магнитолы (антена)
  1. #1
    Passat
    Регистрация
    20.05.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    65
    Сообщений
    1,199
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию доработка магнитолы (антена)

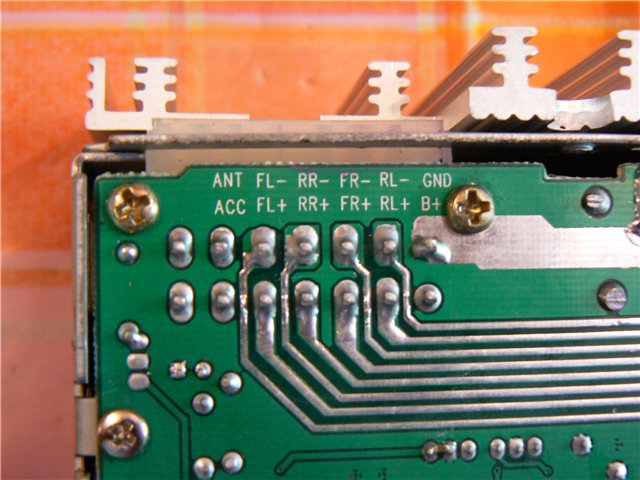

    тьюнер яуза вид платы общего разьёма с клеммой 12 на антенну
    URL=http://www.radikal.ru][/URL]

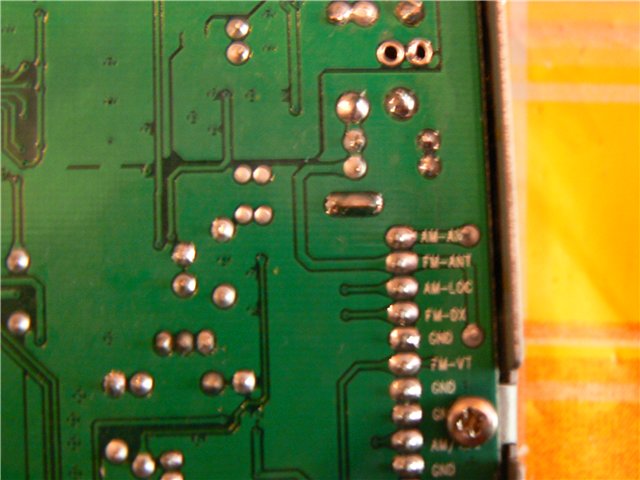

    вид платы с клемами тьюнера

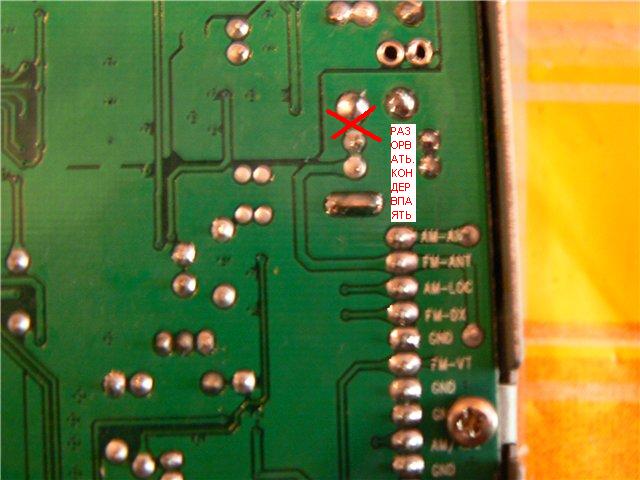

    ДЕЛАЕМ РАЗРЫВ В ПЕЧАТНОЙ ПЛАТЕ И ПАЯЕМ КОНДЁР

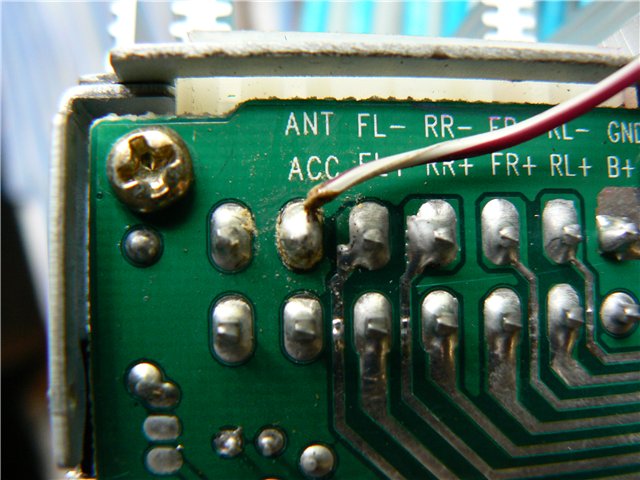

    припаиваем провод от12вольт к самому разьёму антенны тьюнера и далеев разрыв впаиваем смд разделительный конденсатор провод только один волосок плучаеться типа предохранитель- кондёр обязательно

    далее двухсторонний скоч закрепляем и закрываем
    после проверки 130 км по минке FM гуд далее пропдание на ам плохо маловат кондёр

  2. #2
    Golf
    Регистрация
    12.07.2007
    Адрес
    Россия, Магнитогорск
    Возраст
    44
    Сообщений
    608
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию Re: доработка магнитолы (антена)

    Цитата Сообщение от gar298
    далее пропдание на ам плохо маловат кондёр
    Точно кондер? ИМХО у тебя замыкание ВЧ на +12. Куда дроссель разделительный дел?

  3. #3
    Passat
    Регистрация
    20.05.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    65
    Сообщений
    1,199
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Naevus
    СМ 3 фотку там разрыв от антенного гнезда и припаян смд кондёр для вч тяги тока для ам маловат а дросель ненадо тк питалово от самого рессивера со всей фильтрацией провод проложен паралельно шасси без наводок на плату [-X [-X

  4. #4
    Golf
    Регистрация
    12.07.2007
    Адрес
    Россия, Магнитогорск
    Возраст
    44
    Сообщений
    608
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Кондер стоит для разделения постоянного тока от входа магнитолы.

    Дроссель нужен для разделения ВЧ сигнала с антены от +12АКБ.

    Если убрать кондер будет замыкание +12 на вход антены. Если убрать дроссель - будет звмыкание выхода антены на +12АКБ.

    Кондер является проводником для ВЧ сигнала и не проводит постоянный ток.

    Дроссель является проводником постоянного тока и не проводит ВЧ сигнал

    Ну как еще пояснить? Учебник физик цитировать?

  5. #5
    Passat
    Регистрация
    20.05.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    65
    Сообщений
    1,199
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Naevus
    Могет по ам ты и прав чутьё хреновое но FM очень гуд

    Добавлено спустя 39 секунд:

  6. #6
    Passat
    Регистрация
    20.05.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    65
    Сообщений
    1,199
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

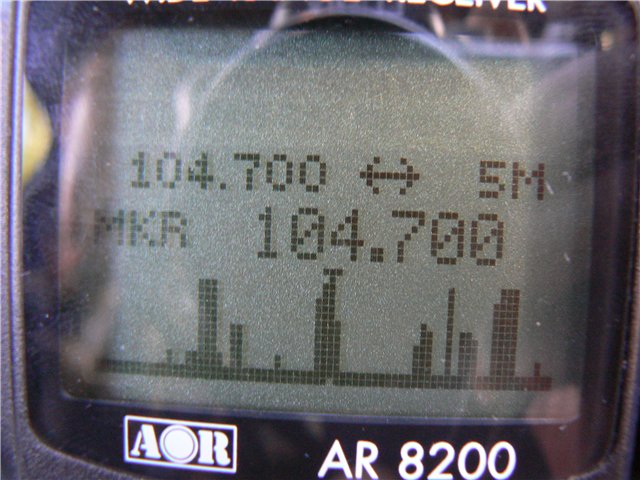

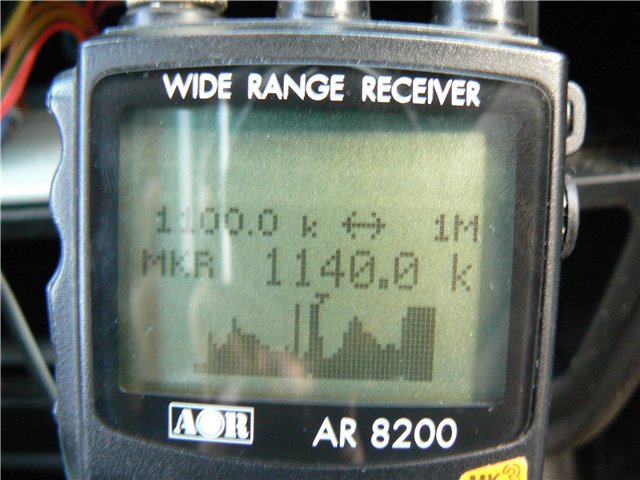

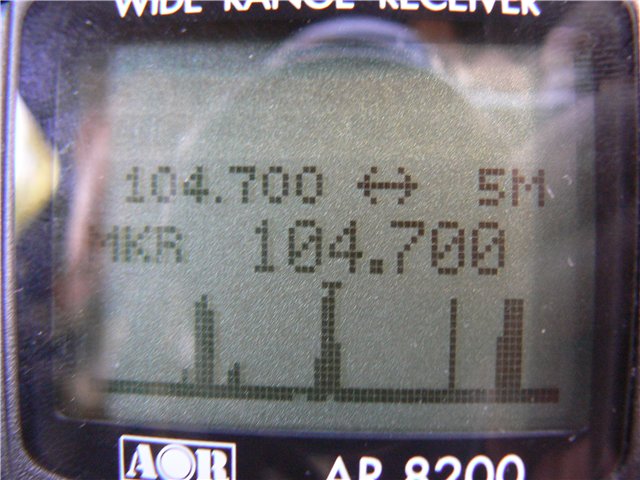

    Припоял дроселёк проверил по сканеру до и после сигнал почти одинаковый без дроселя и с ним но приём на АМ появился с дроселем
    но на FM вроде появились помехи может перегрузка на дальняк не проверял
