Помогите элетросхмма замка зажигания на В5+
  1. #1
    Polo
    Регистрация
    08.03.2007
    Адрес
    Россия, Москва, Орехово
    Возраст
    40
    Сообщений
    464
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию Помогите элетросхмма замка зажигания на В5+

    Люди может есть у кого электосхемма замка зажигания 02г. 1.8Т AWT

    заранее Спасибо

  2. #2
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Roman aeb

    http://volkswagen.msk.ru/index.php?p=page09_b5gp

    третья ссылка ( электрические схемы)

  3. #3
    Polo
    Регистрация
    08.03.2007
    Адрес
    Россия, Москва, Орехово
    Возраст
    40
    Сообщений
    464
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Что то я так и не нашел там желаемое может не туду смотрю Люди если не жалко выложите кто нибудь наглядную картинку замка зажигание где было бы написанно красный провод +12 коричневый земля и тому подобное . Спасибо тем кто помогает

  4. #4
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

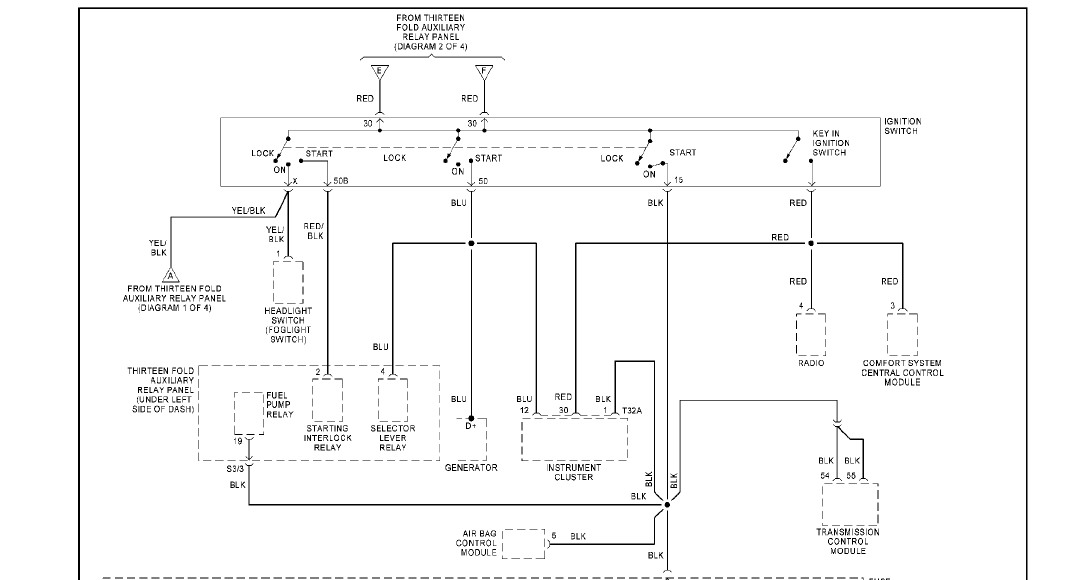

    Такая есть
    Какие цепи интересуют?

    APT, 1,8 универсал

  5. #5
    Golf
    Регистрация
    29.01.2008
    Адрес
    Россия, Владикавказ
    Возраст
    39
    Сообщений
    619
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    А замок зажигания как запчасть поставляется, если да то кто с заменой сталкивался? Интересует подгонка родного ключа к новому замку зажигания?
    Или потом все личинки в дверях менять надо

  6. #6
    Polo
    Регистрация
    08.03.2007
    Адрес
    Россия, Москва, Орехово
    Возраст
    40
    Сообщений
    464
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Вообще проблема следующего характера, купил сигналку tomohawk 9020 с турботаймером но она сволочь какая то глючная ,там написанно подсоеденить провод к проводу зажигания на котором при повороте ключа появляется +12 я так и сделал , и получил следующею фигню, случай 1 вытаскиваю ключ на секунду загорается знак АВS (типа ошибка) работает минуту и глохнет, случай 2 вытаскиваю ключ происходит провал оборотов естественно лампочка ABS после этого обороты поднимает и через секунд 5-10 глохнет при этом на панеле горит индикация как будто повернуто зажигание после минуты все гаснет, все выше описанные случаи совершенно хоатичны , теперь вот вопрос на тот ли я провод сел или их несколько +12 при повороте ключа, и еще заметил следующею хрень когда она работает на турботаймере эту минуту то я не могу включить дворники,ближний свет,стеклоподъемники ,кондей, как будто работает только двигатель подсветка всей панели .Благодарен буду если кто с этим уже сталкивался.

  7. #7
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

    Roman aeb
    Да, накручено
    Цитата Сообщение от Roman aeb
    к проводу зажигания на котором при повороте ключа появляется +12 я так и сделал
    Цвет провода какой к какому подключил?
    APT, 1,8 универсал

  8. #8
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Roman aeb

    я бы на твоем месте обратился бы к хорошему электрику...

    потому что таким способом - ты можешь ещё не один раз пытаться переподключиться...

    (у Пассата - не самая простая "логика" в этом вопросе)

  9. #9
    Polo
    Регистрация
    08.03.2007
    Адрес
    Россия, Москва, Орехово
    Возраст
    40
    Сообщений
    464
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Я сам себе электрик к желтому на котором появлятся при повороте ключа и так же не пропадает когда заводиш

  10. #10
    Golf Аватар для MORGAN
    Регистрация
    21.06.2007
    Адрес
    Россия, Москва, ЮЗАО, Ясенево
    Сообщений
    694
    Записей в дневнике
    1
    Спасибо +
    Получено: 1
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    Roman aeb
    Здесь смотри
    http://www.passatworld.ru/phpBB2/viewtopic.php?t=19439
    и здесь
    http://www.passatworld.ru/phpBB2/viewtopic.php?t=36801
    прочти все внимательно
    А вообще ПОИСК

  11. #11
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Roman aeb
    к желтому
    Чисто желтый идет на фары после выключателя света по схеме
    После ключа идет желто-черный, на котором 12 в при вкл замке
    Это только по проводам могу сказать, что ошибка уже, а че там дальше
    Цитата Сообщение от 1967s
    я бы на твоем месте обратился бы к хорошему электрику...
    +1 Извини
    APT, 1,8 универсал
