    По умолчанию перепайка приборки(отчет)+габариты (ladjak & Dron) доп 2

    мож и баян, но не ругайте сильно.Уже много раз описывалось, но вдруг кому еще не все понятно или добавите инфу в существующие темы в БЗ.

    Давно собирался подремонтировать себе приборку (неподсвечивалась часть тахометраи спидометра), но все как-то руки не доходили, да и диодов небыло. Огромный респект и уважуха одноклубнику MONTANA из славного города Питера, за покупку и пересылку диодов в Тверь, т.к. вплане электроники у нас вообще глухо,а в Москву в Митино из-за мелочевки ехать не особо хочется.

    Снять саму приборку не составило труда, благо тут все описано, сфоткано и разжёвано. Вот собственно снятая приборка

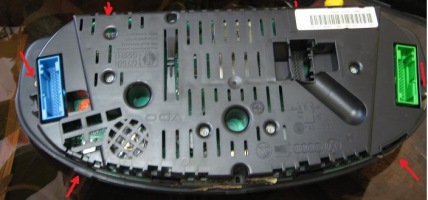

    Далее разбираем ее корпус, понадобится плоская шлицевая отвертка(пластиковые защелки,вроде 6) и звездочка(по номеру не скажу, открутить 2 шурупа)


    Когда снимем переднюю и заднюю части почится следующее
    вид сзади

    вид спереди

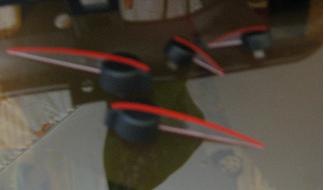

    Все светодиоды находятся на лицевой части платы, для этого придется снять стрелки



    затем шкалы (держатся на небольших выступах и снимаются без усилий).
    Потом снимаем основу на которой держатся шкалы и дисплеи одометра и часов, должно получится вот так



    Для того чтобы снять, нужно отогнуть металические держатели (красные стрелки), пластиковые держатели (желтые стрелки), если нужно снять дисплей бортового компутера, то отгибаем мет. держатели (выделено синими кругами), мне было не нужно не снимал.



    Когда все снимем получится вот такая вот красота



    Значит все светодиоды выполны по SMD технологи и родные выглядят вот так



    После замены стало примерно так



    Затем, если все работы закончены, собираем в обратном порядке. НО!!!! Пред тем как собрать полностью, нужно убедится что стрелки выставлены правильно, тогда ставим заднюю часть корпуса и идем в машину, подключаем приборку и VAG-COM, находим тестирование приборной панели и включаем тест все стрелки сначала плавно отклоняются до максимума и потом встают в следуюющие положения:
    1. Теспература и топливо - строго вверх (т.е 90 градусов и пол бака соответсвтвенно).
    2. Тахометр - 3000 оборотов.
    3. Спидометр - 105 км/ч.

    У себя на данном этапе поменял диоды которые подсвечивают: тахометр, спидометр, показания температуры и топлива.

    В итоге получилось все вот так





    Подведем итоги сколько и куда потребуется диодов для преобразования панели (секция,цвет, кол-во штук на 1 секцию):
    1. Спидометр/Тахометр - синий - 6
    2. Температура/топливо - синий - 2
    3. Стрелки - красный - 2
    4. Указатель поворотов - зеленые - 2
    5. Аварийка - 1 лампочка
    6. Часы/Одометр - синие - 4
    7. Ручной тормоз/аккумулятор - красный - 1
    8. Подушки безопасности/ABS/SRC - желтый - 1
    9. Дисплей компутера - красный- 4-6 (несмотре сколько стоит точно)
    Вроде все по доидам. Незабываем при паянии о их полярности.
    Что думаю по самим диодам: из предыдущей практики перепайки подсветки на первых сименсах с оранжевого на синий ), то и в приборке стоят такиеже диоды, все в ней расчитано и на каждый диод стоит свой токоограничивающий резистор, так что проблема подбора диодов здень стоит и не так уж и остро. Думаю что если спросить в магазине диоды для посветки сотовых телефонов они подойдут (если не прав!!!! то поправьте). Вот вроде и все!!! Осилил.
    Последний раз редактировалось ladjak; 08.04.2010 в 22:25.
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  2. #2
    Touareg Аватар для Headache
    Регистрация
    21.07.2006
    Адрес
    Город-Герой-Минск
    Возраст
    33
    Сообщений
    2,505
    Спасибо +
    Получено: 15
    Отправлено: 29

    0 Вы не можете благодарить!

    По умолчанию

    Почему же не бейте - будем шутка,помоему очень даже достойная статейка и наверняка она кому нить пригодится!
    B6 2009 турботрактор СВАВ DSG КК#350

  3. #3
    Phaeton Аватар для Pirogoff
    Регистрация
    13.05.2006
    Адрес
    Россия, Тверь, Химки ЛБ
    Возраст
    43
    Сообщений
    3,189
    Спасибо +
    Получено: 4
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Серега молодец.
    Давненько ты собирался.
    Только с ободками ты не расчитал, на итоговой фотке №1 видно как он пробивается.
    VW Passat B6 Variant SportKomfort_10; VW Transporter T4 2,5TDI_01; VW Tiguan 2,0TDI_11

  4. #4
    Polo
    Регистрация
    18.11.2006
    Адрес
    Россия, Кашира
    Возраст
    57
    Сообщений
    280
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    У меня такой вопрос.
    У моего пасика на дисплее приборки много битых пикселей,
    можно поменять дисплей и где его можно купить.

  5. #5
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,701
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    Pirogoff
    вот скоро Майские праздники, вот снова ее сниму и сделаю ободки как у HEDINa. А так да немного вылезает в некоторых местах, заодно и колхоз с решеткой доделаю и выложу как выглядит))))).

    Добавлено спустя 2 минуты 16 секунд:

    MEX
    потому как он там закреплен, я думаю снять/отпаять его можно без проблем, вот только на форуме многие писали что восстановить его не получится и думаю проблему решит только донор с другой приборки. Но и у этого способа есть + и -.
    + - ненужно будет заниматься привязкой ключей , т.к. ИМО другое
    - - придется покупать рабочую приборку полностью, и выдирать с нее дисплей, ИМХО совсем не бюджетно получатся.
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  6. #6
    Passat
    Регистрация
    13.04.2008
    Адрес
    Россия, Ростов-на-Дону
    Возраст
    33
    Сообщений
    1,747
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    ladjak
    интересная статья мне она понадобится, но только не для перепайки диодов, а для см ены шкалы хочу найти шкалу от европейца у меня американец не кайф с такой панелью хочу чтобы было как положенно в европе не можешь подсказать можно ее купить или только полностью панель придется покупать

  7. #7
    Всем Перцам - Перец Клуба! Аватар для Чубук
    Регистрация
    21.07.2005
    Адрес
    ну, положим, из России...
    Возраст
    59
    Сообщений
    27,330
    Спасибо +
    Получено: 4,659
    Отправлено: 2,260

    0 Вы не можете благодарить!

    По умолчанию

    ladjak
    Молодец
    "Смелый ёжик!"
    VW Passat B5 1.8 Turbo, 20V, AEB, LB7Z, 1998 г.
    Одна голова - хорошо, а... без нее смешнее!

  8. #8
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,701
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    teas
    к сожалению по самим шкалам не подскажу, это нада вопрос к СТАРОЖИЛАМ и тем кто занимается поставками запчастей, ну или для примера посмотреть в ЕТКА из каких частей для заказа состоит приборная панель.
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  9. #9
    Passat
    Регистрация
    13.04.2008
    Адрес
    Россия, Ростов-на-Дону
    Возраст
    33
    Сообщений
    1,747
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    ladjak
    лан спасибки

  10. #10
    Passat Аватар для LORD69
    Регистрация
    13.09.2006
    Адрес
    Россия, Тверь
    Возраст
    38
    Сообщений
    1,891
    Спасибо +
    Получено: 18
    Отправлено: 46

    0 Вы не можете благодарить!

    По умолчанию

    Серега опять к машине с паяльником ходил
    Молодец, хороший отчет
    Sharan TDI 130hp ASZ и немножко японца... немножко 3.0... немножко ВэШесь))

  11. #11
    Phaeton Аватар для BSmaster
    Регистрация
    03.09.2007
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    85
    Сообщений
    4,837
    Спасибо +
    Получено: 107
    Отправлено: 51

    0 Вы не можете благодарить!

    По умолчанию

    Да для таких серьёзных дел, нужно очень большое желание! И терпение!
    А главное, ни чего не испортил! [-X
    Молодец! Отлично получилось!
    ☭ VW Passat Variant B5 2002 мод. год,1.8T AWT MKПП климат К.К. 626, VAGCOM ☭

  12. #12
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,701
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    ну вот снова руки зачесали чтонить сотворить этакое .
    Где то на форуме видел самодельные габариты в решетке, а также видел сколько стоят заводские , захотелось попробовать самому сотворить и вот что получилось:

    1. купил белые светодиоды + токопонижающие резисторы ( по 10 шт на сторону делал)
    [pic]7222[/pic]
    2. снял всю решетку что стоит в юбке переднего бампера.
    3. было принято решение все соорудить во второй снизу решетке, т.к. до отверстия решетки было порядка 10см, что очень хорошо было для разметки и кол-ва имеющихся диодов. проделаны отверстия с шагом в 1см и помещены диоды.
    [pic]7224[/pic]
    4. немного пайки и защита от воздействия внешней среды, путем нанесения на места оголенных стыков силиконового пистолетного клея
    [pic]7225[/pic]
    5. Потребовалось защитить и сами диоды, а то грязь потом замучаешься выгребать. Был взят для испытаний фонарь дневного света(сгоревший) благо пластиковая защита осталась целая, мне ее вокурат хватило на обе стороны. для установки пришлось немного подрезать решетку и приладить защиту чтобы легла как можно плотнее, потом заделал все стыки герметиком
    [pic]7230[/pic]
    6. Тоже самое было проделано и со второй стороной.

    [pic]7226[/pic]
    [pic]7227[/pic]
    [pic]7228[/pic]
    [pic]7229[/pic]

    фотки делал пока только дома, а то дождь на улице, как погода
    позволит установлю наместо и сфоткаю вечерком , покажу как будет смотреться.[/pic]
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  13. #13
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    42
    Сообщений
    10,236
    Спасибо +
    Получено: 120
    Отправлено: 75

    0 Вы не можете благодарить!

    По умолчанию

    ladjak
    Ну дай Бог, чтобы это все не сгнило еще до наступления осени. Залей все какой нить дрянью все.
    Резидент AVTOадаптер.RU


  14. #14
    Golf
    Регистрация
    05.08.2006
    Адрес
    Россия, Москва, СВАО
    Возраст
    31
    Сообщений
    718
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию


  15. #15
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ladjak
    Был взят для испытаний фонарь дневного света(сгоревший) благо пластиковая защита осталась целая
    Вот это быпо-подробней...
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  16. #16
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    42
    Сообщений
    10,236
    Спасибо +
    Получено: 120
    Отправлено: 75

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от TheTERMINATOR
    Цитата Сообщение от ladjak
    Был взят для испытаний фонарь дневного света(сгоревший) благо пластиковая защита осталась целая
    Вот это быпо-подробней...
    Все просто. Вот ТАКУЮ лампу надо лишить рассеивателя и все.
    Резидент AVTOадаптер.RU


  17. #17
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,701
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    pavel
    не зя "ЗНАТНЫЙ ПЕРЕЦ КЛУБА"
    ссылку дал на правильную лампу))))))) именно с нее и бралось, может я не совсем точно выразился но как я вижу многие поняли
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  18. #18
    Passat Аватар для LORD69
    Регистрация
    13.09.2006
    Адрес
    Россия, Тверь
    Возраст
    38
    Сообщений
    1,891
    Спасибо +
    Получено: 18
    Отправлено: 46

    0 Вы не можете благодарить!

    По умолчанию

    ladjak
    Ай молодца!!!!
    Даеш всей Тверской ячейке опознавательные габариты!!!

    Зы Твои носки на 5-ой фотке ЗАЧОТ!!!!!
    Sharan TDI 130hp ASZ и немножко японца... немножко 3.0... немножко ВэШесь))

  19. #19
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от pavel
    Вот ТАКУЮ лампу надо лишить рассеивателя
    Понял, спасибо.

    ladjak
    На машине бы посмотреть, как смотрится.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  20. #20
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,701
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    TheTERMINATOR
    надеюсь в ближайшие 2-3 дня поставлю и вечерком сфоткаю
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

Страница 1 из 21 12311 ... ПоследняяПоследняя

Похожие темы

  1. Ответов: 196
    Последнее сообщение: 08.06.2017, 08:50
  2. Ответов: 323
    Последнее сообщение: 06.05.2016, 10:13
  3. Снятие приборки и перепайка диодов
    от himiki в разделе Архив 2010г.
    Ответов: 5
    Последнее сообщение: 29.03.2010, 16:40
  4. Ответов: 6
    Последнее сообщение: 16.07.2007, 15:41
  5. Ремонт рулевой рейки. краткий отчет.
    от в разделе Архив 2004г.
    Ответов: 35
    Последнее сообщение: 10.11.2004, 18:15

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
