кто разбирается с ELSA помогите - как разобрать разъем
  1. #1
    Passat
    Регистрация
    08.07.2005
    Возраст
    40
    Сообщений
    1,259
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию кто разбирается с ELSA помогите - как разобрать разъем

    1J0972999 - это разъем, выключателя фар
    помогите пожалуйста - как из него извлечь провода?
    возможно ли это без специнструмента?
    есно надо чтоб разъем остался целым

  2. #2
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    07.11.2005
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    5,999
    Спасибо +
    Получено: 23
    Отправлено: 87

    0 Вы не можете благодарить!

    По умолчанию

    Про разборку контактов выложил все что было



    Указания по разблокировке и разборке корпусов разъемов

    Инструкция Соблюдать общие указания по ремонту электрики автомобиля

    * Для разблокировки всегда использовать предназначенные специальные отмычки. Ни в коем случае не выдергивать контакты из корпусов разъемов, применяя силу.

    * Поврежденные корпуса разъемов ремонту не подлежат, их необходимо заменять. Новые корпуса разъемов можно заказать через сбытовой центр оригинальных запчастей в Касселе.

    * В качестве вспомогательного средства для разблокировки вторичных креплений можно использовать маленькие отвертки.

    * Распиновка разъема частично выбита на вторичном креплении или на обратной стороне корпуса разъема.

    * Подробная информация по местам установки штекерных соединений [/i]

    Вторичная блокировка корпуса разъёма

    Вторичное крепление - это фиксация в корпусе разъема (вторая блокировка), при которой все провода фиксируются в корпусе разъема. Если корпус разъема имеет вторичное крепление, то перед разблокировкой и извлечением отдельных контактов его необходимо вскрыть или удалить с помощью специального инструмента-отмычки.

    Вторичное крепление выделяется на корпусе разъема другим цветом. Это облегчает распознавание вторичного крепления и уточняет принцип его действия.

    Изображенные здесь формы корпусов разъемов являются не единственными во всем их ассортименте, они лишь наглядно демонстрируют различные принципы действия вторичных креплений.

    Пример 1:

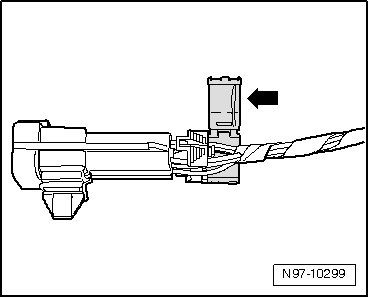

    Фиксатор корпуса необходимо разблокировать, удалив „гребешок“-стрелка-.




    Пример 2:

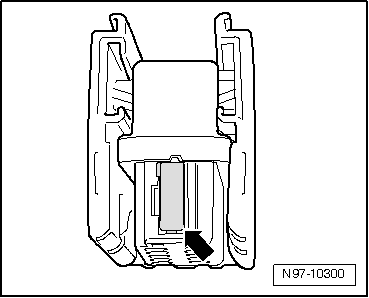

    Открыв „язычок“-стрелка-, можно разблокировать фиксатор соединения.




    Пример 3:
    Фиксатор соединения можно разблокировать, вытянув „задвижку“-стрелка-.




    Круглые контакты

    Инструкция

    Перед разблокировкой контактов необходимо, при наличии, разблокировать или удалить фиксаторы корпуса (вторичные крепления) специальным инструментом

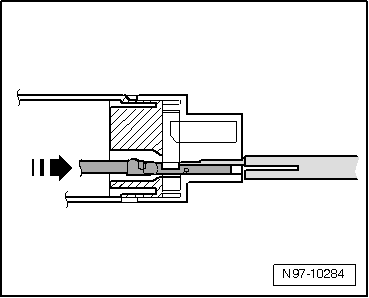

    – Ввести подходящую для корпуса разъема отмычку в шлиц в корпусе разъема.
    – Взяться за провод к контакту и слегка надавить его внутрь разъема -стрелка-.


    Инструкция

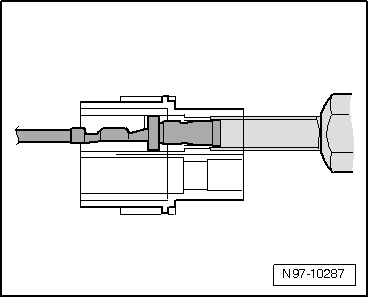

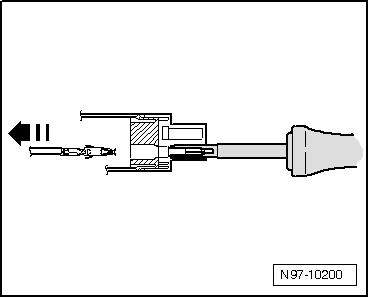

    За счет вдавливания наконечника внутрь корпуса разъема с плечиков внутри разъема снимаются стопорные язычки наконечника, и с помощью отмычки их можно свободно вывести из корпуса разъема.


    – Одновременно вдавить отмычку в корпус разъема -стрелка- и вытянуть разблокированный наконечник.




    – Отмычку после извлечения контакта можно вновь удалить из шлица в корпусе разъема.




    Плоские контакты

    Инструкция

    Перед разблокировкой контактов необходимо, при наличии, разблокировать или удалить фиксаторы корпуса (вторичные крепления) специальным инструментом

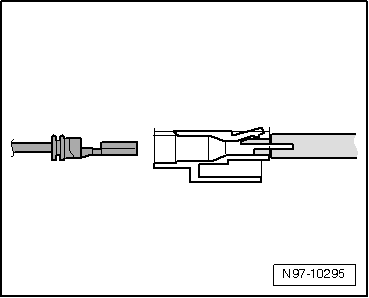

    Плоские контакты с одним стопорным язычком:

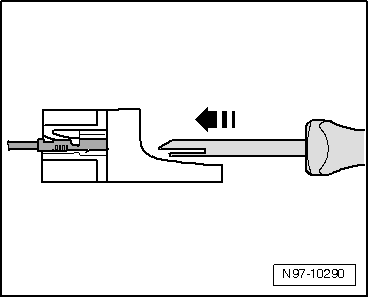

    – Ввести подходящую для корпуса разъема отмычку в шлиц в корпусе разъема.

    – Взяться за провод к контакту и слегка надавить его внутрь разъема -стрелка-.

    Инструкция

    За счет вдавливания наконечника внутрь корпуса разъема с плечиков внутри разъема снимается стопорный язычок наконечника, и с помощью отмычки его можно свободно вывести из корпуса разъема.

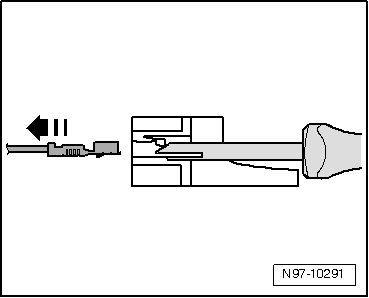

    – Одновременно вдавить отмычку в корпус разъема и вытянуть разблокированный наконечник -стрелка-.

    – Отмычку после извлечения контакта можно вновь удалить из шлица в корпусе разъема.

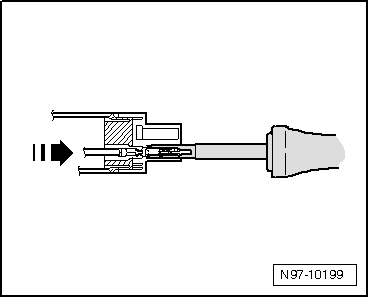

    Плоские контакты с двумя стопорными язычками:

    – Ввести подходящую для корпуса разъема отмычку в шлиц в корпусе разъема.

    – Взяться за провод к контакту и до упора надавить его внутрь разъема -стрелка-.

    Инструкция

    За счет вдавливания наконечника внутрь корпуса разъема с плечиков внутри разъема снимаются стопорные язычки наконечника, и с помощью отмычки их можно свободно вывести из корпуса разъема.





    – Одновременно вдавить отмычку в корпус разъема и вытянуть разблокированный наконечник -стрелка-.

    – Отмычку после извлечения контакта можно вновь удалить из шлица в корпусе разъема.




    Плоские контакты с несимметричными стопорными язычками:

    – Ввести подходящую для корпуса разъема отмычку в шлиц в корпусе разъема.

    – Взяться за провод к контакту и слегка надавить его внутрь разъема -стрелка-.

    Инструкция

    За счет вдавливания наконечника внутрь корпуса разъема с плечиков внутри разъема снимаются стопорные язычки наконечника, и с помощью отмычки их можно свободно вывести из корпуса разъема.





    – Одновременно вдавить отмычку в корпус разъема и вытянуть разблокированный наконечник -стрелка-.

    – Отмычку после извлечения контакта можно вновь удалить из шлица в корпусе разъема.




    Специальные разъёмы

    Инструкция

    Перед разблокировкой контактов необходимо, при наличии, разблокировать или удалить фиксаторы корпуса (вторичные крепления) специальным инструментом


    Фастон-контакт:

    – Ввести подходящую для корпуса разъема отмычку в шлиц в корпусе разъема.

    – Взяться за провод к контакту и слегка надавить его внутрь разъема.

    Инструкция

    За счет вдавливания наконечника внутрь корпуса разъема с плечиков внутри разъема снимаются стопорные язычки наконечника, и с помощью отмычки их можно свободно вывести из корпуса разъема.





    – Одновременно вдавить отмычку в корпус разъема и вытянуть разблокированный наконечник -стрелка-.

    – Отмычку после извлечения контакта можно вновь удалить из шлица в корпусе разъема.




    Контакты GT 150/280:

    – Ввести в корпус разъема подходящую для корпуса разъема отмычку под стопорный язычок.

    – Вдавить отмычку до упора -стрелка- в корпус разъема.




    Контакт "выбрасывается" из разъема.

    – Отмычку после извлечения контакта можно вновь удалить из шлица в корпусе разъема.




    Контакты без стопорных язычков:

    – Вставить отмычку под стопорный язычок корпуса разъема.

    – Продавить отмычку, слегка поддевая ей -стрелка-, до упора.




    Контакт "выбрасывается" из разъема.


  3. #3
    Всем Перцам - Перец Клуба! Аватар для lifter
    Регистрация
    11.03.2006
    Адрес
    Россия, Москва, СВАО
    Возраст
    44
    Сообщений
    8,740
    Записей в дневнике
    4
    Спасибо +
    Получено: 168
    Отправлено: 185

    0 Вы не можете благодарить!

    По умолчанию

    Mad_Maxx
    Вот более бюджетно http://volkswagen.msk.ru/forum/index...howtopic=46202
    Skoda octavia 2.0TDI 6DSG
    ИмелSKODA SUPERB COMBI 2.0 TDI 6DSG Elegans+ passat B3 и B5

  4. #4
    Passat
    Регистрация
    08.07.2005
    Возраст
    40
    Сообщений
    1,259
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Allman, lifter - спасибо

  5. #5
    Passat
    Регистрация
    08.07.2005
    Возраст
    40
    Сообщений
    1,259
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    все разобрался, все варианты не прокатили, хитрость в усах
    закройте тему плиз
