    Максимка
    Какой у тебя датчик не работает ты не пишешь, но скорее всего проблема в одном из проводов Т6h/1-Т6h/4.

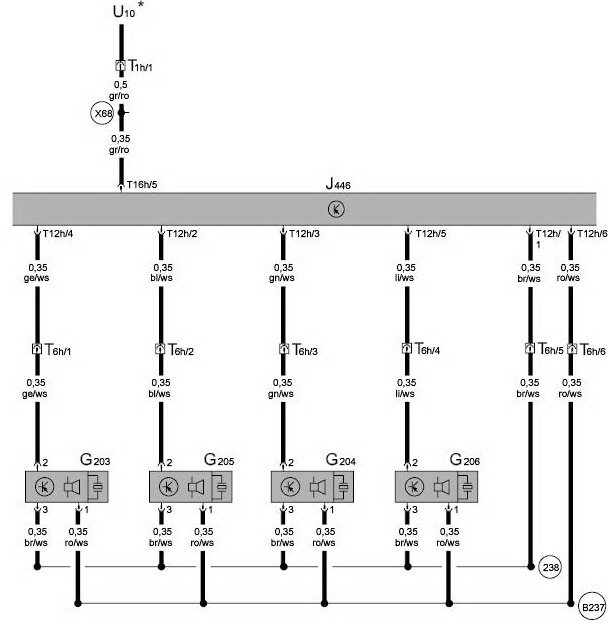

    Вот схема, проверте еще раз проводку, и обратите внимание на сопротивление проводов.



    G203 - Rear left parking aid sender
    G204 - Rear left centre parking aid sender
    G205 - Rear right centre parking aid sender
    G206 - Rear right parking aid sender
    J446 - Parking aid control unit
    T1h - Single connector
    T6h - 6-pin connector
    T12h - 12-pin connector, on parking aid control unit
    T16h - 14-pin connector, on parking aid control unit
    U10 - Trailer socket

    ws = white
    sw = black
    ro = red
    br = brown
    gn = green
    bl = blue
    gr = grey
    li = purple
    ge = yellow
    or = orange
    rs = pink
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  2. #42
    Touareg
    Регистрация
    13.11.2006
    Адрес
    Россия, Москва
    Возраст
    35
    Сообщений
    2,444
    Спасибо +
    Получено: 0
    Отправлено: 28

    0 Вы не можете благодарить!

    По умолчанию

    tecro

    "Неисправен Центральный Левый датчик"

    Вот с сопротивлением точно, надо бы проверить

    А так, прозванивали, всё ок было.

  3. #43
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,790
    Спасибо +
    Получено: 210
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Максимка
    "Неисправен Центральный Левый датчик"
    G204 - зелено-белый провод
    не знаю получится или нет, но попробуй поменять провода в разъеме Т12h/3 ("неисправный") с Т12h/2 например, если неисправен провод, то будет ругаться на центральный правый датчик G205
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  4. #44
    Touareg
    Регистрация
    13.11.2006
    Адрес
    Россия, Москва
    Возраст
    35
    Сообщений
    2,444
    Спасибо +
    Получено: 0
    Отправлено: 28

    0 Вы не можете благодарить!

    По умолчанию

    tecro

    А что, идея

    Чем под авто лазать

  5. #45
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,790
    Спасибо +
    Получено: 210
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Максимка
    А что, идея

    Чем под авто лазать
    Ждем продолжения
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  6. #46
    Touareg
    Регистрация
    13.11.2006
    Адрес
    Россия, Москва
    Возраст
    35
    Сообщений
    2,444
    Спасибо +
    Получено: 0
    Отправлено: 28

    0 Вы не можете благодарить!

    По умолчанию

    tecro

    Весь мозг у меня выел этот парктроник.

    Надо было бы ещё весной купить Паркмастер

  7. #47
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,790
    Спасибо +
    Получено: 210
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Максимка
    Надо было бы ещё весной купить Паркмастер
    а зачем, если штатный установлен?
    ты не отчаивайся, починишь обязательно
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  8. #48
    Touareg
    Регистрация
    13.11.2006
    Адрес
    Россия, Москва
    Возраст
    35
    Сообщений
    2,444
    Спасибо +
    Получено: 0
    Отправлено: 28

    0 Вы не можете благодарить!

    По умолчанию

    Да так в последее время хоЦЦа дать обЪяву, мол, продам 2 блока управления+5 датчиков для штатной системы помощи при парковке

  9. #49
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Максимка
    Проводку надо было с самого начала нормально проверить...
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  10. #50
    Pointer
    Регистрация
    14.10.2008
    Адрес
    Россия, Новороссийск
    Возраст
    47
    Сообщений
    42
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Проверь разъем который к датчику подходит - могут окислиться контакты.

  11. #51
    Гость

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Максимка
    А так, прозванивали, всё ок было.
    Интересно, прозванивали как (в каких точках).
    И еще. Думаю, что надо очень внимательно просмотреть/прозвонить участок T12h/3 - G204, включая разъемы, т.к. правильно сказал AlexRass - может контакт окислиться.

  12. #52
    Touareg
    Регистрация
    13.11.2006
    Адрес
    Россия, Москва
    Возраст
    35
    Сообщений
    2,444
    Спасибо +
    Получено: 0
    Отправлено: 28

    0 Вы не можете благодарить!

    По умолчанию

    Там почему то половина фишки окислилась, хотя всё везде сухо
    Но я всё зачистил, промазал средством для электропроводки, прозвонил.

    Добавлено спустя 15 минут 17 секунд:

    tecro
    Привет!
    А у тебя нет случаем схемки (как выше) для фишки 4А0971883А ?


  13. #53
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,790
    Спасибо +
    Получено: 210
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Максимка
    Но я всё зачистил, промазал средством для электропроводки, прозвонил.
    и???

    Добавлено спустя 55 секунд:

    Максимка
    что за разъем?

    Добавлено спустя 28 секунд:

    ладно сейчас сам пробью

    Добавлено спустя 4 минуты 54 секунды:

    сиденье, дверь, панель приборов?
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  14. #54
    Touareg
    Регистрация
    13.11.2006
    Адрес
    Россия, Москва
    Возраст
    35
    Сообщений
    2,444
    Спасибо +
    Получено: 0
    Отправлено: 28

    0 Вы не можете благодарить!

    По умолчанию

    Ииии, всё тоже самое

    К блоку управления парктр. подходят 2 фишки, 4А0971883А - окислившаяся.

  15. #55
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,790
    Спасибо +
    Получено: 210
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    вот полностью схема парктроника
    http://slil.ru/26311615

    Добавлено спустя 1 минуту 23 секунды:

    Цитата Сообщение от Максимка
    Ииии, всё тоже самое
    давай дерзай, ты же должен победить
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  16. #56
    Touareg
    Регистрация
    13.11.2006
    Адрес
    Россия, Москва
    Возраст
    35
    Сообщений
    2,444
    Спасибо +
    Получено: 0
    Отправлено: 28

    0 Вы не можете благодарить!

    По умолчанию

    tecro

    Поймал, спасибо

    Буду разбираться.

  17. #57
    Touareg
    Регистрация
    13.11.2006
    Адрес
    Россия, Москва
    Возраст
    35
    Сообщений
    2,444
    Спасибо +
    Получено: 0
    Отправлено: 28

    0 Вы не можете благодарить!

    По умолчанию

    tecro

    Изучаю схему весь вечер после перевода на русс

    Вот что осталось непонятным :

    1)
    T6h/1 - T6h/6 Что это за 6-ти пиновый штекерок такой и где его местонахождение?

    2)
    что такое 238(в кружочке) и В237(в кружочке) ??

    Ребят, не смейтесь, не особоя силён просто в эл. схемах, но интересно с детства

  18. #58
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,790
    Спасибо +
    Получено: 210
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Максимка
    T6h/1 - T6h/6 Что это за 6-ти пиновый штекерок такой и где его местонахождение?
    посмотри в бампере справа , может конечно соединено и без разъема с помошью пайки, но такие соединения обозначаются по другому.

    Цитата Сообщение от Максимка
    что такое 238(в кружочке) и В237(в кружочке) ??
    238 -Соединение с массой (парковочного ассистента) в жгуте проводов заднего бампера, то есть контакты 3 датчиков G203-G206 должны быть соединены с контактом T12/h1 блока.

    B237 -Соединение с плюсом (парковочный ассистент) в жгуте проводов заднего бампера, то есть контакты 1 датчиков G203-G206 должны быть соединены с контактом T12/h6 блока.
    это не значит, что эти соединения ты доолжен подключить к - и + автомобиля напрямую, это делает сам блок.
    Цитата Сообщение от Максимка
    Ребят, не смейтесь, не особоя силён просто в эл. схемах, но интересно с детства
    здесь кто-то смеётся

    проверь питание на датчиках (контакты 1 и 3) при включении парктроника, если питание в норме, проверяй сигнальные цепи (контакт 2)
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  19. #59
    Touareg
    Регистрация
    13.11.2006
    Адрес
    Россия, Москва
    Возраст
    35
    Сообщений
    2,444
    Спасибо +
    Получено: 0
    Отправлено: 28

    0 Вы не можете благодарить!

    По умолчанию

    ! ! ! УРРА ! ! !

    :hello2: :hello2: :hello2:

    \:D/

  20. #60
    Touareg
    Регистрация
    13.11.2006
    Адрес
    Россия, Москва
    Возраст
    35
    Сообщений
    2,444
    Спасибо +
    Получено: 0
    Отправлено: 28

    0 Вы не можете благодарить!

    По умолчанию

    Да будут новые звуки в моём авто

    Мелочь, а приятно
