    По умолчанию Умер главный выключатель света. нужно временное решение.

    Всем привет.

    Разобрал выключатель (1C0 941 531 A) - аж расплавилась пластмасса в том месте, где контакты ближнего света. лампы стоят нормальные, осрам аш7 60ватт.

    а посколько эксплуатация у нас без света запрещена (немаленький штраф + баллы в историю) и дилеры привезут переключатель только в понедельник, ищется временное решение. а именно - подпаятся ли к этим контактам в режиме "всегда замкнуто" или еще чего. вообщем, машина сильно нужна.
    либо у кого схема подключения этой байды есть - дайте пожалуйста. в эльзе не нашел.

    да, еще забыл добавить. в данный момент выключатель неремонтопригоден. ибо пока я его выковыривал из пластмассы эта самая ламель просто отвалилась в месте перегрева.

  2. #2
    Passat
    Регистрация
    25.01.2006
    Адрес
    Россия
    Возраст
    38
    Сообщений
    1,669
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    vladimir_CZ

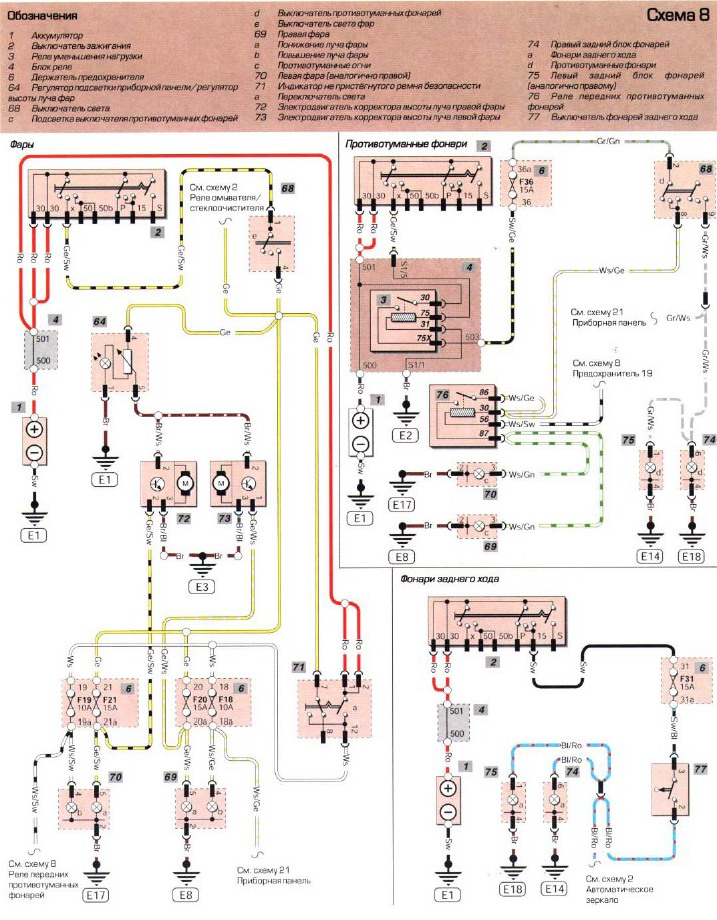

    вот схема

  3. #3
    Pointer
    Регистрация
    26.03.2006
    Адрес
    Чехия
    Возраст
    48
    Сообщений
    85
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    спасибо. попытаюсь разобраться.

    Добавлено спустя 6 минут 1 секунду:

    насколько я понял, вывод №4 у элемента 68 и есть ближний свет.
    вопросов теперь два:
    - какой вывод габаритов?
    - как указанные выводы коррелируют с выводами пронумероваными на самом переключателе?

    Добавлено спустя 5 минут 50 секунд:

    во. позвонили от дилеров. нашли. $100.

  4. #4
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    41
    Сообщений
    10,174
    Спасибо +
    Получено: 106
    Отправлено: 70

    0 Вы не можете благодарить!

    По умолчанию

    Если я ничего не путаю, то на выключателе надо замкнуть:
    1,5,7,4 клемму, тогда будут габариты+ближний свет.
    Резидент AVTOадаптер.RU


  5. #5
    Pointer
    Регистрация
    26.03.2006
    Адрес
    Чехия
    Возраст
    48
    Сообщений
    85
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    pavel
    Судя по схеме, достаточо 1+4. тогда в режими "зажигание включено" всегда будет гореть либо дальний, либо ближний.

  6. #6
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    41
    Сообщений
    10,174
    Спасибо +
    Получено: 106
    Отправлено: 70

    0 Вы не можете благодарить!

    По умолчанию

    vladimir_CZ
    Да, верно 1+4 ближний, а 1+7 габариты. Пятая клемма не причем.
    Резидент AVTOадаптер.RU


  7. #7
    Pointer
    Регистрация
    26.03.2006
    Адрес
    Чехия
    Возраст
    48
    Сообщений
    85
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    pavel
    спасибо. ну и последний вопрос - как они считаются, выводы эти?

  8. #8
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    24.12.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    43
    Сообщений
    7,931
    Спасибо +
    Получено: 35
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Не забивай голову - сходи на любой шрод, где разбирают Шкоду - и купи такой переключатель, обойдется в 20 евро максимум. У рестайлинговой Октавии - подсветка зеленая, у старых 97-98 - красная, такая же как у Пассата. Схематично они все одинаковые (Г4-Бора-Октавия-Пассат в5, в5+, Ауди А3, Сеат Толедо, Сеат Кордоба), принципиально отличаются только включатели с ПТФ и без них.

  9. #9
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    41
    Сообщений
    10,174
    Спасибо +
    Получено: 106
    Отправлено: 70

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от vladimir_CZ
    pavel
    спасибо. ну и последний вопрос - как они считаются, выводы эти?
    на колодке должно быть написано.
    Резидент AVTOадаптер.RU


  10. #10
    Pointer
    Регистрация
    26.03.2006
    Адрес
    Чехия
    Возраст
    48
    Сообщений
    85
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Viktor M
    все разборы тут далеко за городом. и сходить туда так просто не удастся.
    пожалуй я припаяюсь как говорит pavel - и ближний и габариты. нехай горят при включенном зажигании.

  11. #11
    Pointer
    Регистрация
    26.03.2006
    Адрес
    Чехия
    Возраст
    48
    Сообщений
    85
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    1+4 запаял. полет нормальный.
    а вот 7ой ноги у меня нету в разъеме.
    то есть 1,2,3,4,8,9 заняты в этом ряду.
    а ведь хочется и габариты туда же впендюлить.

  12. #12
    Pointer
    Регистрация
    26.03.2006
    Адрес
    Чехия
    Возраст
    48
    Сообщений
    85
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    всем спасибо за молчание.
    вообщем-то разобрался. вечером буду пробовать.
    для габаритов надо взять плюс после замка зажигания с первой ноги и прокинуть на любую из 13, 14 или 16.
    при этом надо отключить ногу номер 15. иначе, при повернутом переключателе света будет включено зажигание. или через диод. но это весчь громоздкая - там в максимуме может быть 15А (три пердохранителя на 5ампер)
