    По умолчанию Тема приема раскрыта! (pioneer DEH-P75BT)

    Итак, господа! Хочу вам рассказать о бюджетном решении проблемы плохого приема нештатных магнитол на примере pioneer DEH-P75BT
    Ввиду того, что тему старую поднять невозможно http://passat-b5.ru/phpBB2/viewtopic.php?t=4552 , то размещу новый отчет.
    Цель данной работы подать + на центральную жилу антенного кабеля для питания антенного усилителя, расположенного в основании самой антенны.
    Итак, девайс известен! Поехали!
    Вскрываем верхнюю черную крышку и видим следующее:

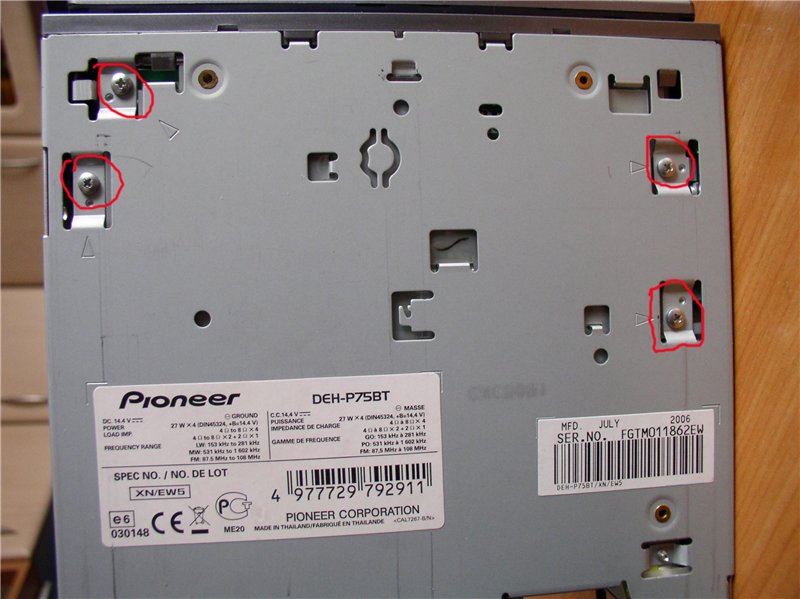

    по красным стрелкам находим винты и отручиваем их.

    Затем, механизм привода дисков отводим в сторону и находим под ним разъем, к которому крепится шлейф. Отключаем шлейф.

    Отключаем внешние коммуникационные провода от внутренней платы.

    Отключаем шлейф откидной панели. Для этого надо потянуть замок зубочисткой, соответсвенно стрелкам, затем вынуть шлейф из разъема. Еще не забываем отключить привод лифта панели.

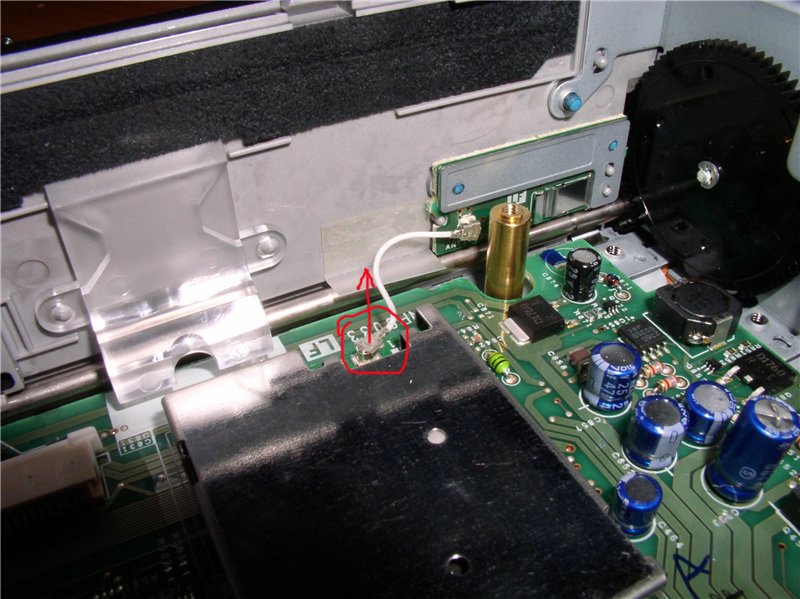

    отключаем антенну Bluetooth контроллера.

    Снимаем переднюю часть магнитоллы, отвернув снаружи четыре винта, снизу корпуса и, нажав на фиксаторы по бокам.

    на фото вид магнитоллы, без передней части.

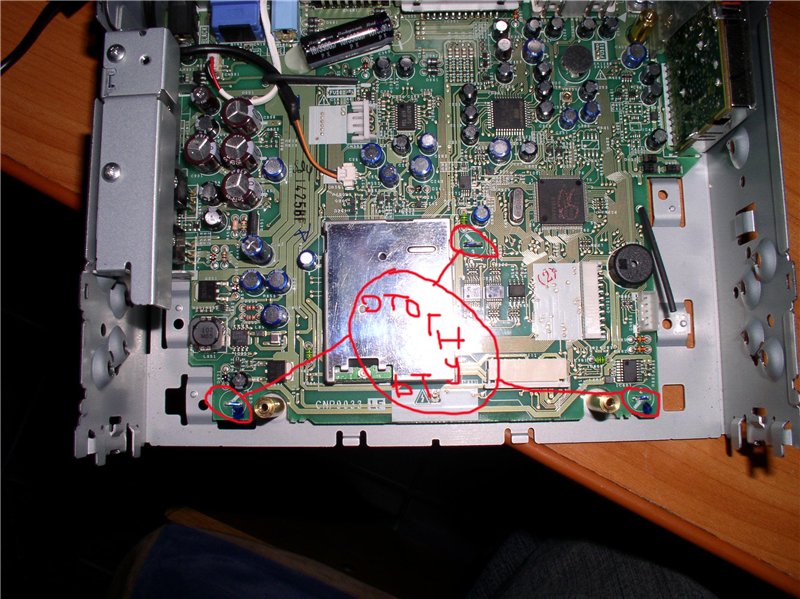

    Чтобы вынуть плату из корпуса магнитоллы, надо отогнуть три зажима. Два спереди и один посередине платы.

    Еще надо отвернуть необходимые вынты.
    Фоткать не стал, ясно все по-месту.
    При отгибании зажимов, следует проявить аккуратность, рядом находятся элементы схемы.
    После того как вынули плату, смотрим на оборотную часть ее, в то место, куда припаяна центральная жила антенного кабеля.

    на фото показано, где резать дорожку.

    на этой фото показано как надо спаять схему на плате pioneer DEH-P75BT согласно
    http://www.passat-b5.ru/index.php?optio ... iew&id=120 вот из этих деталек, купленных в чип и дипе за 5 р 10 коп
    дроссель паяем к тому месту на главном разъеме, где при включении магнитоллы появляется управляющее напряжение для усилителя.



    запаяли.
    В итоге у меня получилось так:

    Собираем все на место, несем в пасат и иннсталлируем.
    Следует добавить, что все мною написанное, является моим личным опытом и носит лишь рекомендательный характер.
    Не забываем и о том, что на всякую новую вещь существует ограниченная гарантия и при таком вмешательстве вы с нее снимаетесь.
    В принципе, данную доработку можно сделать практически на любой нештатной магнитолле.
    ЗЫ Сегодня ездил после такого апгрейда. Всякие пшик-пшик-пшик при приеме радиостанций пропали.
    Резидент AVTOадаптер.RU


  2. #2
    Passat
    Регистрация
    20.05.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    64
    Сообщений
    1,199
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    енто я понял ты сигнал с антенны подал на прямую к блоку тьюнера минуя грозо защиту

  3. #3
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    41
    Сообщений
    10,174
    Спасибо +
    Получено: 106
    Отправлено: 70

    0 Вы не можете благодарить!

    По умолчанию

    gar298
    А что там выполняет эту "Грозозащиту". После самой антенны(штыря) следует еще антенный усилитель, встроенный в основание антенны, затем, перед входом на тюнер стоит еще и конденсатор 100пФ. Даже если Зевс и грохнет по антенне, то ни пасата, ни антенны ни магнитоллы уже не будет
    Резидент AVTOадаптер.RU


  4. #4
    Passat
    Регистрация
    20.05.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    64
    Сообщений
    1,199
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    статика может прошить вх . там в некоторых тьюнерах можно типа обратной связи повысить чутьё- они иногда специально сагрубляют чутьё

  5. #5
    Всем Перцам - Перец Клуба!
    Регистрация
    06.10.2004
    Адрес
    Россия, Москва, ЮЗАО
    Сообщений
    9,910
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Рульно!

    Я так понял ты подал 12 В на усилок антены чтобы не колхозить переходник!

  6. #6
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    41
    Сообщений
    10,174
    Спасибо +
    Получено: 106
    Отправлено: 70

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от КОМРАД
    Рульно!

    Я так понял ты подал 12 В на усилок антены чтобы не колхозить переходник!
    Совершенно верно!
    gar298
    неа, не убъет статика. Вот если пъезозажигалкой щелкнуть по антенному входу, то, возможно и п----ц.
    Резидент AVTOадаптер.RU


  7. #7
    Всем Перцам - Перец Клуба! Аватар для Чубук
    Регистрация
    21.07.2005
    Адрес
    ну, положим, из России...
    Возраст
    58
    Сообщений
    23,478
    Спасибо +
    Получено: 3,027
    Отправлено: 1,576

    0 Вы не можете благодарить!

    По умолчанию

    pavel
    Паш, а почему решил не делать внешнее питание?
    Из эстетических соображений и садистского желания развалить магнитолу по костям?

    Грамотно сделано и фотки классные
    Как ты выкладываешь фотки такого размера ?
    VW Passat B5 1.8 Turbo, 20V, AEB, LB7Z, 1998 г.
    Одна голова - хорошо, а... без нее смешнее!

  8. #8
    Golf
    Регистрация
    04.11.2006
    Адрес
    Россия, Москва, ЗАО
    Возраст
    35
    Сообщений
    780
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Чубук, а ты адрес фоток посмотри на тот сервак и швыряет

  9. #9
    Всем Перцам - Перец Клуба! Аватар для Чубук
    Регистрация
    21.07.2005
    Адрес
    ну, положим, из России...
    Возраст
    58
    Сообщений
    23,478
    Спасибо +
    Получено: 3,027
    Отправлено: 1,576

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Кисуля
    а ты адрес фоток посмотри

    и вставляет их как Img ?

    А я боюсь выкладывать на "левые" сервера. На нашем надёжнее А пропадёт, - так вместе с темой
    VW Passat B5 1.8 Turbo, 20V, AEB, LB7Z, 1998 г.
    Одна голова - хорошо, а... без нее смешнее!

  10. #10
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    41
    Сообщений
    10,174
    Спасибо +
    Получено: 106
    Отправлено: 70

    0 Вы не можете благодарить!

    По умолчанию

    Чубук
    В смысле внешнее питание?
    Покупать адаптер для антенны штоль?
    Кисуля

    на "наш" сайт замучаешься их выкладывать.
    Тема умрет вместе с фотками.
    Лежать это все будет еще месяц, потом, если не продлю, то в помойку.
    Резидент AVTOадаптер.RU


  11. #11
    Всем Перцам - Перец Клуба! Аватар для Чубук
    Регистрация
    21.07.2005
    Адрес
    ну, положим, из России...
    Возраст
    58
    Сообщений
    23,478
    Спасибо +
    Получено: 3,027
    Отправлено: 1,576

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от pavel
    Покупать адаптер для антенны штоль?
    Нет. Спаять это снаружи в самом разъёме антенного кабеля, взяв 12В от питания магнитолы. Не так красиво, но зато для гарантийных девайсов.
    VW Passat B5 1.8 Turbo, 20V, AEB, LB7Z, 1998 г.
    Одна голова - хорошо, а... без нее смешнее!

  12. #12
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    41
    Сообщений
    10,174
    Спасибо +
    Получено: 106
    Отправлено: 70

    0 Вы не можете благодарить!

    По умолчанию

    Чубук
    Дим, да чет крутил я в руках, вертел все что купил в чип и дипе, ну не понравилось мне как это все будет выглядеть/работать. А покупать готовый адаптер за 300 рэ, извини, меня жаба душит. Его себестоимость 50 рэ это отсилы! Вот и полез в святая святых.
    Резидент AVTOадаптер.RU


  13. #13
    Всем Перцам - Перец Клуба! Аватар для Чубук
    Регистрация
    21.07.2005
    Адрес
    ну, положим, из России...
    Возраст
    58
    Сообщений
    23,478
    Спасибо +
    Получено: 3,027
    Отправлено: 1,576

    0 Вы не можете благодарить!

    По умолчанию

    pavel
    Да ладно, про жабу неубедительно
    Скажи уж, просто захотелось сделать красиво и покопаться в потрохах для души.
    Поддерживаю , но другим не советую повторять, если ничего подобного никогда не делали !
    VW Passat B5 1.8 Turbo, 20V, AEB, LB7Z, 1998 г.
    Одна голова - хорошо, а... без нее смешнее!

  14. #14
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    41
    Сообщений
    10,174
    Спасибо +
    Получено: 106
    Отправлено: 70

    0 Вы не можете благодарить!

    По умолчанию

    Чубук
    +++1
    Резидент AVTOадаптер.RU


  15. #15
    Touareg
    Регистрация
    14.07.2005
    Адрес
    Россия, Москва, СЗАО
    Возраст
    45
    Сообщений
    2,738
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    pavel

    Паш,немного офф,а как вообще магнитолка,как блюзуб с телефоном работает,вот все присматриваюсь к ней,но цена кусается.
    Заранее спасибо.

  16. #16
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    41
    Сообщений
    10,174
    Спасибо +
    Получено: 106
    Отправлено: 70

    0 Вы не можете благодарить!

    По умолчанию

    Очень приятно работает, но проверить совместимоть надо магнитоллы и телефона.
    Резидент AVTOадаптер.RU


  17. #17
    Passat
    Регистрация
    08.10.2004
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    36
    Сообщений
    1,546
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    pavel, привет. в очередной раз удивляюсь твоим способностям - нет слов, просто молодец. по теме - я понял, что это не панацея, т.к у меня все пшики сохранились и после подачи 12 вольт на серцевину. у себя я решения так и не нашел, хотя можно было бы проверить все провода от магнитолы к антене и сам усилок на крыше. я забил и смирился.

  18. #18
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    41
    Сообщений
    10,174
    Спасибо +
    Получено: 106
    Отправлено: 70

    0 Вы не можете благодарить!

    По умолчанию

    MiSt
    Возможно, твой усилитель просто сгнил. Бывали случаи, что туда попадала вода и тогда уже никакие +12 вольт на центральную жилу не помогут
    Резидент AVTOадаптер.RU


  19. #19
    Passat
    Регистрация
    20.05.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    64
    Сообщений
    1,199
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    я бы поставил дросель поболее те индуктивность и перед ним те к питанию провод ещё электролит с обычным кондёром- паралельно прямо около дроселя и на землю платы для лучшего приёма на низкочастотном диапазоне и за зоной уверенного приёма (DX) если позволяеть место

  20. #20
    Passat
    Регистрация
    08.10.2004
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    36
    Сообщений
    1,546
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    pavel, у меня есть новая антена - подключал - те же самые пшики. может у меня "фонит" что-то...
