1. #41
    Pointer
    Регистрация
    28.05.2010
    Адрес
    Москва, ВАО
    Возраст
    36
    Сообщений
    6
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    У кого-нибудь осталась схема на которую ссылается автор темы?
    Очень захотелось исполнить у себя такой апгрейд.

  2. #42
    Golf
    Регистрация
    17.12.2008
    Адрес
    Россия, Пермь
    Возраст
    35
    Сообщений
    960
    Спасибо +
    Получено: 3
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    присоединяюсь

  3. #43
    Знатный Перец Клуба VW Passat B5! Аватар для bde
    Регистрация
    27.10.2008
    Адрес
    В розыске
    Сообщений
    7,128
    Записей в дневнике
    5
    Спасибо +
    Получено: 369
    Отправлено: 339

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от V6 4motion BBG Посмотреть сообщение
    присоединяюсь
    В первом посте нету схемы. Очень хочется сделать линейный вход. Может осталась схема у кого-нибудь?

  4. #44
    Знатный Перец Клуба VW Passat B5! Аватар для bde
    Регистрация
    27.10.2008
    Адрес
    В розыске
    Сообщений
    7,128
    Записей в дневнике
    5
    Спасибо +
    Получено: 369
    Отправлено: 339

    2 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Юрий Большой Посмотреть сообщение
    На форуме неоднократно поднимался вопрос о желании изготовить низкочастотный вход на штатной автомагнитоле. Прошу уважаемые одноклубники. Все описанное относится к штатной Gamma5- SONY(Франция).
    Необходимые детали:
    1 Резистор 22К -1шт
    2 Резистор 1К - 2шт
    3 Конденсатор 1х25V - 2шт (электролит)
    4 Экранированный провод - 30 см
    5 Паяльное оборудование
    Начинаем:
    1. Снимаем верхнюю и нижнюю крышки
    2. Отстыковываем разъем идущий от головок (ОСТОРОЖНО С ЛЕНТОЧКОЙ)
    3. Отворачиваем 4 винта и снимаем ЛПМ отстыковав разъем идущий от ЛПТ к плате.
    4.Находим на плате микросхему IC531 MC14052BF EL ТАМ ОЧЕНЬ ХОРОШАЯ МАРКИРОВКА НАЙДЕТЕ БЕЗ ПРОБЛЕМ 16 ножек) Образно говоря зто электронный перекючатель) Вот он нам и нужен для дальнейших работ.
    5. Надо удалить соединение между 5и14 ножками микросхемы для этого просто отпаиваем 5 ножку микросхемы и оставляем ее на весу (
    В идеале надо было перерезать дорожку соединяющую их . Но сделать это не возможно так как соединение находится под микросхемой.)
    6.Найти конденсатор С531 рядом с микросхемой и удалить его ( Этим самым мы отключаем диапозон АМ )
    ЗАМЕЧАНИЕ - ВСЕ ВНОВЬ УСТАНАВЛИВАЕМЫЕ ЭЛЕМЕНТЫ НА СХЕМЕ - КРАСНОГО ЦВЕТА
    7.Все осальные соединения делаем согласно чертежа.
    8. Соединения с 5 ножкой делаем на весу
    8. Для входных резисторов и конденсаторов я сделал миниатюрную плату Установил около антенного входа.
    9. Выход из магнитолы делаем экранированным проводом на выходе устанивливаем гнездо ( Стерео мини тюльпан)
    10 Собираем все на в обратном порядке не забыв подключить разъемы.
    Все !
    При включении АМ выбирается устройство подключенное к линейному входу. Вся остальная работа магнитолы - без изменений.
    Хорошего звучания !!!!!!!
    Нашел схему магнитолы в интернете. По вышеприведенному описанию как смог (насколько хватило скудных знаний ) восстановил схему подключения. Если что-то нарисовал не правильно - не пинайте, напишите как надо. Рисовал наугад!





    Завтра думаю заняться реализацией. Чо выйдет - отпишусь.

  5. #45
    Pointer
    Регистрация
    25.04.2010
    Сообщений
    1
    Спасибо +
    Получено: 1
    Отправлено: 0

    1 Вы не можете благодарить!

    По умолчанию

    Что-то заглохла тема о линейном входе. Захотел тоже сделать линейный вход на своей Gamma V вместо AM. Снял магнитолу, разобрал и понял что схема, указанная в этой теме не подходит к моей магнитоле. У меня изготовитель оказался Blaupunkt. Нашел схему, но так и не понял что-куда подключать. В сети тоже ничего не нашел. Пошел более простым путем. К счастью у меня стоит штатный проигрыватель CD, подключенный к магнитоле. Последнее время им не пользуюсь. Обрезал провода идущие к фишке CD проигрывателя на контакты магнитолы C-3 №№19 и 20, это левый и правый каналы. Тем самым мы исключаем подачу звука с CD проигрывателя на магнитолу.
    Название: Gamma_kont.jpg
Просмотров: 451

Размер: 93.3 Кб
    Подключаем к обрезанным проводам №№19 и 20, идущим из фишки CD , провода для левого и правого каналов и к корпусу №18 соответственно «корпус». Припаиваем к другим концам штекер или mini jack (кто что захочет), подключаем к выходу др. устройства (телефон, плеер и т.д.) и включаем его. Включаем автомобильный CD проигрыватель, предварительно вставив в него CD. В результате магнитола будет воспроизводить сигнал с внешнего устройства, а не со штатного CD проигрывателя.

    Полазив по Интернету, я пошел немного дальше. Решил сделать так, чтобы магнитола читала флэшки. Был у меня FM-трансмиттер. Но качество звука, как все знают, у него отвратительное. А с выхода на наушники звук довольно приличный. Вынул из корпуса трансмиттера плату. Соединил проводами выход на наушники трансмиттера с контактами C-3 №№18, 19, 20 магнитолы. Питание: «плюс» взял с контакта магнитолы C-1 №6, «минус» куда-нибудь на корпус магнитолы. В результате при включении магнитолы FM-трансмиттер будет включаться, при выключении выключаться. Отпаял порт USB и ИК-приемник и припаял к более длинным проводам. Сам трансмиттер положил в пакетик, замотал скотчем и засунул в магнитолу в районе подключения головок к плате (там было больше всего места), провода вывел через щели в корпусе. Т.к. плата питания трансмиттера греется, прикрепил ее отдельно, предварительно заизолировав оголенные части, к ребру около тюнера магнитолы.

    Чтобы не долбать штатную заглушку, вырезал из пластмассовой заглушки от компа такого же размера кусок, прорезал дырку для USB и ИК-приемника, все это дело закрепил и вставил на место штатной заглушки. Соединил магнитолу с CD-проигрывателем и поставил на место.

    Вставляем флэшку в USB порт. Включаем магнитолу, вставляем диск в CD-проигрыватель. На магнитоле нажимаем CD. Всё! Штатная магнитола читает флэшки! Качество звука - как с CD.

    Минусы этой конструкции: 1) надо чтобы в CD-проигрывателе находился диск, иначе магнитола «скажет»: NO DISK и откажется воспроизводить; 2) когда диск заканчивается и переходит с последнего трека опять на первый, звук на секунду пропадает, а потом опять появляется.

    Если есть желание, можно поставить шестиконтактный переключатель между проводами идущими от CD-проигрывателя к фишке к контактам 19 и 20, для того, чтобы переключать воспроизведение или с CD или с флэшки.

  6. #46
    Знатный Перец Клуба VW Passat B5! Аватар для bde
    Регистрация
    27.10.2008
    Адрес
    В розыске
    Сообщений
    7,128
    Записей в дневнике
    5
    Спасибо +
    Получено: 369
    Отправлено: 339

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от sayshand Посмотреть сообщение
    Что-то заглохла тема о линейном входе.

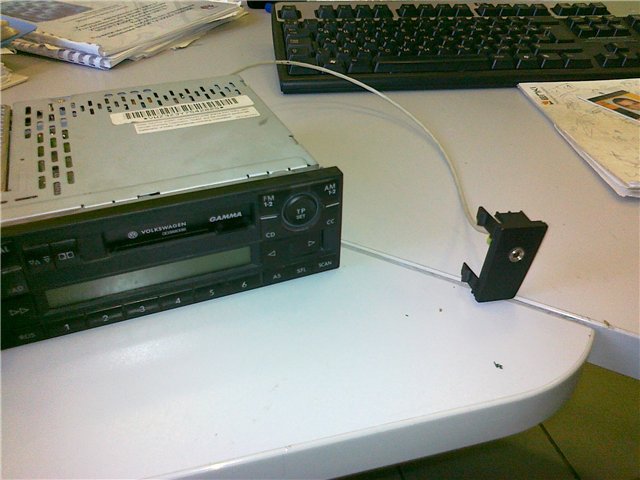

    Да... забыл отписаться. Все спаял, все прекрасно работает. Гнездо вкрутил в заглушку рядом с мафоном. Особенно понравилось слушать с телефона. При входящем звонке, если не отключая тело от мафона снять трубку, то можно разговаривать как по громкой связи


  7. #47
    Pointer
    Регистрация
    25.11.2011
    Возраст
    33
    Сообщений
    17
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Можно еще клавишу поставить между AUX и cd

  8. #48
    Phaeton Аватар для wolf.di
    Регистрация
    10.06.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    36
    Сообщений
    4,300
    Спасибо +
    Получено: 14
    Отправлено: 46

    0 Вы не можете благодарить!

    По умолчанию

    на 4 гамме можно тоже самое сделать?
    Y61, golf III ...если я туплю...извиняйте ...я не со зла
    METAL///DIY

  9. #49
    Pointer
    Регистрация
    25.11.2011
    Возраст
    33
    Сообщений
    17
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Наверно можно. Нужно знать какие провода резать.

  10. #50
    Lupo
    Регистрация
    26.01.2012
    Адрес
    Ростов-на-Дону
    Возраст
    27
    Сообщений
    122
    Спасибо +
    Получено: 0
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Может не в тему но все же спрошу здесь. Штатный чейнджер от гаммы 5 подойдет к премиум 6? Какие могут быть проблемы при установке?
    Passat B5+, AWM, МКПП, 2003г. USA

  11. #51
    Lupo
    Регистрация
    25.02.2011
    Возраст
    30
    Сообщений
    131
    Спасибо +
    Получено: 1
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Гамма и Бэта приёмники в чём у них разница ? Я хочу штатную музыку оставить ,но хочу чтоб 4 спереди и 4 сзади были колонки ,сейчас 4 спереди и стоит Бэта ,мне надо Гамму покупать или можно оставить Бэту и на неё ещё 4 поставить колонки !? Подскажите

  12. #52
    Всем Перцам - Перец Клуба! Аватар для zrm35
    Регистрация
    21.05.2008
    Адрес
    Россия, Вологда
    Возраст
    40
    Сообщений
    16,750
    Спасибо +
    Получено: 1,801
    Отправлено: 2,345

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от korsikanec Посмотреть сообщение
    Гамма и Бэта приёмники в чём у них разница ? Я хочу штатную музыку оставить ,но хочу чтоб 4 спереди и 4 сзади были колонки ,сейчас 4 спереди и стоит Бэта ,мне надо Гамму покупать или можно оставить Бэту и на неё ещё 4 поставить колонки !? Подскажите
    надо покупать Гамму, ну или как вариант усилок и на нем уже разруливать на перед и зад.
    VW Passat B5 Variant, 2000, ARG, МКПП - Был, VW Passat B6 Variant, 2009, CBAB, МКПП, no DPF, webasto TTE - есть

  13. #53
    Pointer
    Регистрация
    05.08.2011
    Адрес
    Иваново Ивановской обл.
    Возраст
    47
    Сообщений
    4
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    А на америкосовом MONSOON PREMIUM 6 так ни кто не делал? это самый простой вариант чем менять голову,к которой прикручен усилок в котором фильтры на ВЧ динамики да еще управление выключением при вынимании ключа и управление подсветкой по CAN шине-хочу сделать -AUX вход при нажатии АМ, а линейный выход с FM трансмитера USB при нажатии TAPE,а флешку и кнопки управления на место шторки кассеты. Затык- не могу найти схему MONSOON-панас судя по производству-может есть у кого-со схемой сделать раз плюнуть - потом сфоткаю и выложу
    Последний раз редактировалось alex0469; 26.02.2012 в 17:56.

  14. #54
    Golf Аватар для Митя 197
    Регистрация
    28.08.2011
    Адрес
    г. Москва
    Сообщений
    904
    Спасибо +
    Получено: 9
    Отправлено: 87

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Олег Алексеевич Посмотреть сообщение
    Народ кто поможет такой линейный выход сделать, сам не радиолюбитель!!!
    И мне и мне!
    был WV Passat B5+ 1.8T AWM
    есть WV Polo 1.6.

  15. #55
    Golf Аватар для Митя 197
    Регистрация
    28.08.2011
    Адрес
    г. Москва
    Сообщений
    904
    Спасибо +
    Получено: 9
    Отправлено: 87

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Митя 197 Посмотреть сообщение
    И мне и мне!
    Товарищи)) плиииз) на ком. основе)
    был WV Passat B5+ 1.8T AWM
    есть WV Polo 1.6.

  16. #56
    Golf Аватар для Митя 197
    Регистрация
    28.08.2011
    Адрес
    г. Москва
    Сообщений
    904
    Спасибо +
    Получено: 9
    Отправлено: 87

    0 Вы не можете благодарить!

    По умолчанию

    Вот здесь http://ertasvc.ru/pages/contact-with-us.htm 6т.р. сказали будет стоить линейный вход на Premium 6. Я вот думаю стоит ли...
    был WV Passat B5+ 1.8T AWM
    есть WV Polo 1.6.

  17. #57
    Pointer
    Регистрация
    04.04.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    45
    Сообщений
    46
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Митя 197, был-бы ты в Питере помог бы тебе на на "ком. основе" в 6 раз дешевле.

  18. #58
    Golf Аватар для Митя 197
    Регистрация
    28.08.2011
    Адрес
    г. Москва
    Сообщений
    904
    Спасибо +
    Получено: 9
    Отправлено: 87

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Кузин Посмотреть сообщение
    Митя 197, был-бы ты в Питере помог бы тебе на на "ком. основе" в 6 раз дешевле.
    Было бы оч хорошо....

    --- Добавлено чуть позже ---

    ТОВАРИЩИ А КТО МОЖЕТ В МОСКВЕ ПОМОЧЬ?
    был WV Passat B5+ 1.8T AWM
    есть WV Polo 1.6.

  19. #59
    Golf Аватар для Митя 197
    Регистрация
    28.08.2011
    Адрес
    г. Москва
    Сообщений
    904
    Спасибо +
    Получено: 9
    Отправлено: 87

    0 Вы не можете благодарить!

    По умолчанию

    Товарищ с которым я общался рассказал что линейный вход будет сделан через переходник который будет включаться в место для СD черенжера. Я вот подумал а может проще купить этот переходник и самому вытащить магнитолу и вставить этот переходник? или всетаки там придется что то паять или настраивать?
    был WV Passat B5+ 1.8T AWM
    есть WV Polo 1.6.

  20. #60
    Всем Перцам - Перец Клуба! Аватар для zrm35
    Регистрация
    21.05.2008
    Адрес
    Россия, Вологда
    Возраст
    40
    Сообщений
    16,750
    Спасибо +
    Получено: 1,801
    Отправлено: 2,345

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Митя 197 Посмотреть сообщение
    Товарищ с которым я общался рассказал что линейный вход будет сделан через переходник который будет включаться в место для СD черенжера. Я вот подумал а может проще купить этот переходник и самому вытащить магнитолу и вставить этот переходник? или всетаки там придется что то паять или настраивать?
    незнаю как, но там управление идет по средствам M-BUS, если не правильно сказал, то пусть поправят, там не все так просто
    VW Passat B5 Variant, 2000, ARG, МКПП - Был, VW Passat B6 Variant, 2009, CBAB, МКПП, no DPF, webasto TTE - есть
