    По умолчанию Коррекция показаний одометра на Passat В7.

    Автор: Черепаха

    Действующая тема - ЗДЕСЬ

    По разным причинам я задался целью привести в соответствие показания одометра и пройденное расстояние.
    Выяснил, что счётчик на приборной панели у меня значительно уменьшает фактический пробег.
    Поиски решения этой проблемы в сети привели к вот этой статье.
    Сама статья о надуманной проблеме завышения показаний спидометра.
    Как раз в этом я особой проблемы не вижу: что тут такого, если ты едешь 75 км/ч, когда спидометр показывает "80"?
    А вот если ты проехал 10 000 км, а одометр посчитал как 9 840 – тут есть повод задуматься.
    Так вот, автор в этой статье объясняет суть работы одометра через подсчёт импульсов датчика АБС и подсказывает, где алгоритм подсчёта можно изменить.
    Посыл автора статьи, что за оборот колеса датчик выдаёт 8 импульсов, анализировать не буду.

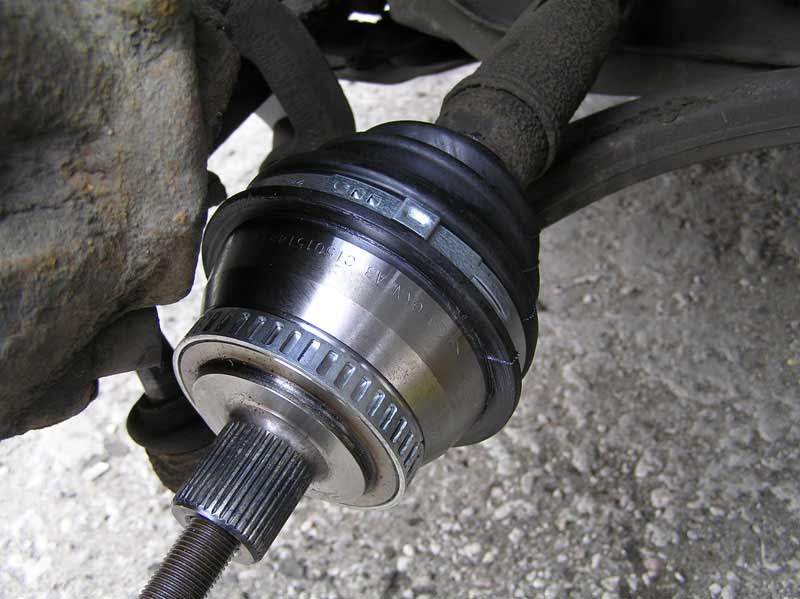

    Насколько я помню, "гребёнка" АБС выглядит так


    А вот сама идея корректировки показаний путём изменения соотношения количества импульсов и пройденного расстояния показалась достойной рассмотрения для достижения моей цели.
    Для начала нужно было решить задачу поиска эталона расстояния для сравнения кодировок.
    Километровые столбы на наших дорогах, как выяснилось, установлены с точностью +/- трамвайная остановка.
    Поэтому на абсолютную точность мои опыты, конечно, не претендуют, тем не менее, путём упорных поисков был найден участок на КАД длиной в 25 километров +/- 50 метров.
    С учётом того, что износ колеса R18 на 2,5 мм даёт на этом расстоянии ошибку в 250 метров, этой погрешностью можно пренебречь.
    В итоге выяснил, что мой одометр занижает показания примерно на 400 метров за 25 километров пробега.
    Или на 16 километров за 1000.

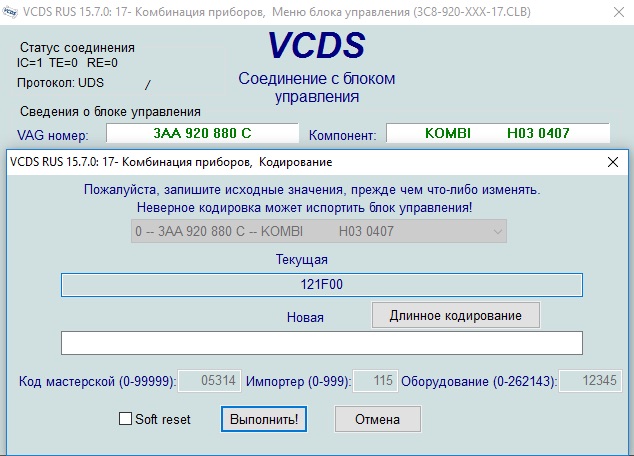

    Дальше нужно было лишь забраться в длинное кодирование 17 блока


    и методом "научного тыка" в нулевом байте подобрать правильную кодировку.

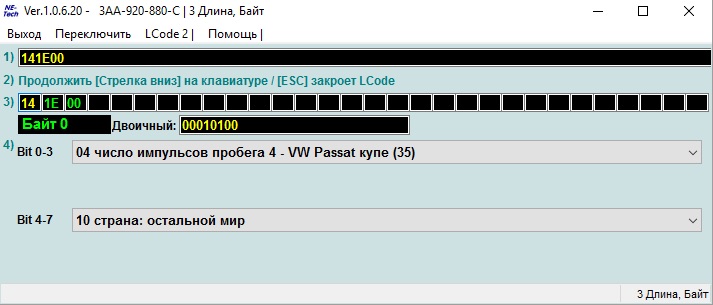

    Для начала выяснилось, что моя кодировка, которая не соответствует действительности, считается правильной

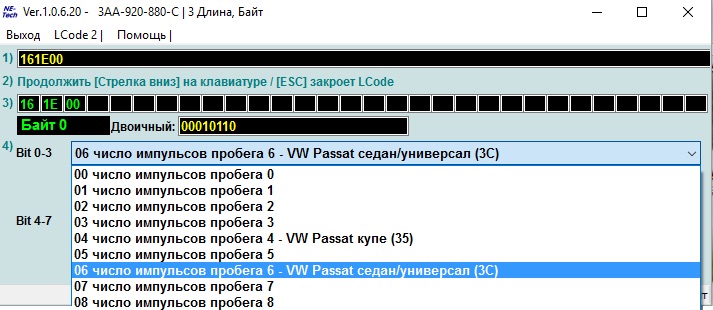

    В выпадающем списке (который, кстати, значительно отличается от списка, приведённого в вышеуказанной статье) нашлась кодировка, тоже подходящая по смыслу

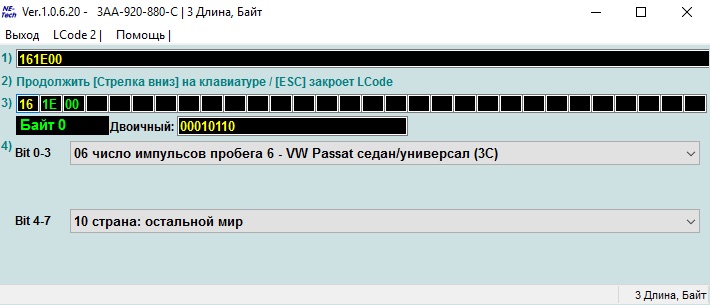

    Поменял на неё




    Теперь разность составила 200 метров.
    Значит, с направлением я уже угадал.

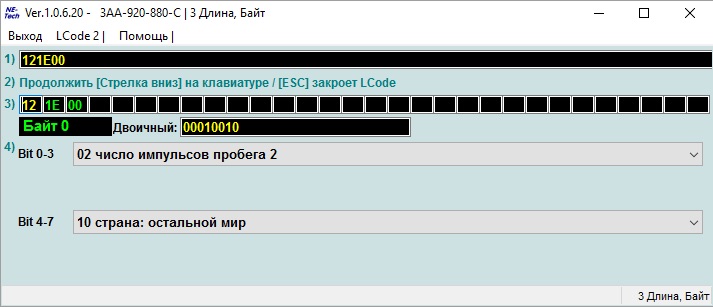

    Путём несложных расчётов решил установить кодировку "02"


    И вот она удача – на мерном участке одометр показал ровно 25 км!
    Попутно в соседнем байте выяснил, что снята галка в нулевом бите (предупреждение об износе тормозных колодок).


    На всякий случай поставил её – пусть работает

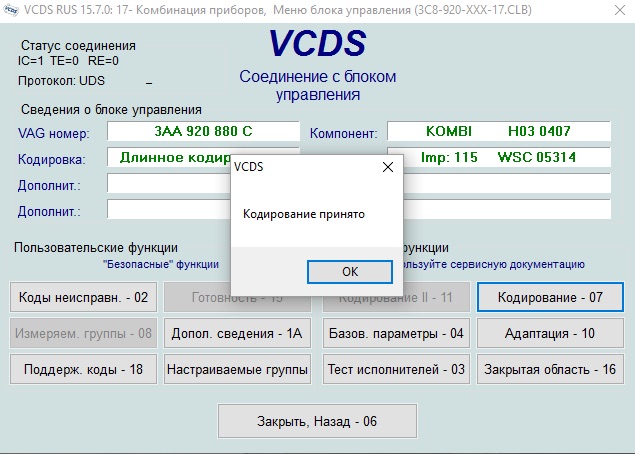

    Окончательная кодировка щитка приборов для Пассат В7 с шинами 235/40 R18 получилась такой


    Она же должна подойти и для 235/45 R17 – их диаметр примерно одинаков.

    В результате проделанной работы по перебору кодировок, долгих измерений и множества теоретических расчётов можно сделать вывод.

    Кодирование бита 0-3 нулевого байта соответствует следующим размерам шин:

    "02 число импульсов пробега 2" – 235/45 R17 и 235/40 R18 (Highline и R-line)
    размеры в теории примерно одинаковые, на r18 проверено лично

    "04 число импульсов пробега 4" - VW Passat купе (35)" – 215/55 R16 (Trendline)
    в теории – исходя из разности в размерах

    "06 число импульсов пробега 6" - VW Passat седан/универсал (3C)" – 205/55 R16 (Winter)
    в теории, исходя из разности в размерах.

    Скорее всего, с помощью промежуточных кодов можно компенсировать износ шин.

    Кому надо и интересно – проверяйте и пользуйтесь!
    Последний раз редактировалось Axl; 22.11.2016 в 19:43.
