    Сообщение RNS-510 и Bluetooth.

    Давно делал отчетик по штатной голове RNS-510, там упоминал, что для тех кто меняет старенький блок Bluetooth на более новые и расширенные по функционалу получают моно звучание (по правому борту автомобиля) при прослушивании музыки через Bluetooth-audio и при разговоре по телефону.
    Так же в 77-блоке можно наблюдать ошибку:
    9457427 — Отрицательный выход аудиоканала голосового управления/телефона
    B104F 13 [009] — обрыв цепи

    Дело в том что в жгуте проводов от блока Bluetooth к RNS-510 нет 2-х проводов, которые бы обеспечивали stereo звучание.

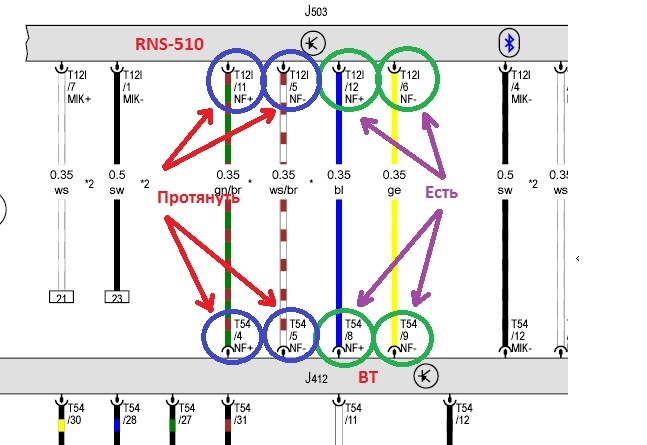

    Схема из ELSA с моими коментами


    Для полноценной работы и потребуется протянуть эти 2 провода.
    По схеме имеется два провода на мафон на 6 и 12 пин зеленого разъема в квадлоке, а с ноября 10 года идет 4 провода на 6,12 (уже есть), а 5(идет с 5 пина разъема блюпуп) и 11 (с 4 пина разьема блюпуп) нужно добавить.

    К практике
    Достаем разъем блюпупа и вытаскиваем из него саму колодку которую осматриваем и добавляем нужные пины.
    Для этого потребуются либо 1 ремонтный провод (000 979 018), обжатый с обоих концов, который делим на 2 части и удлиняем чтобы хватило до головы, либо 2 пина с номером — 000979010E или аналог от BMW — 61 13 8369696 которые обжимаем и пинуем в разъем.

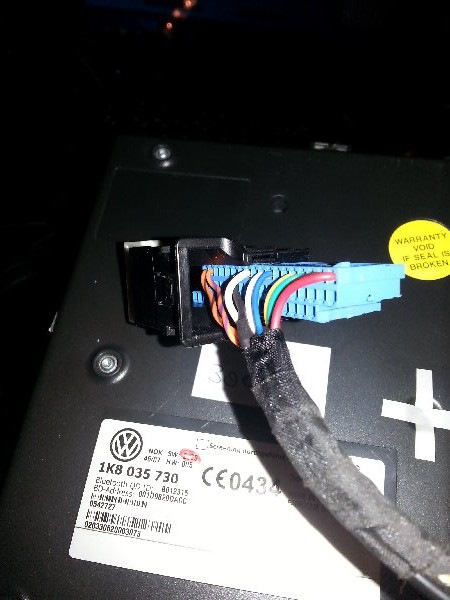

    разъем блюпуп

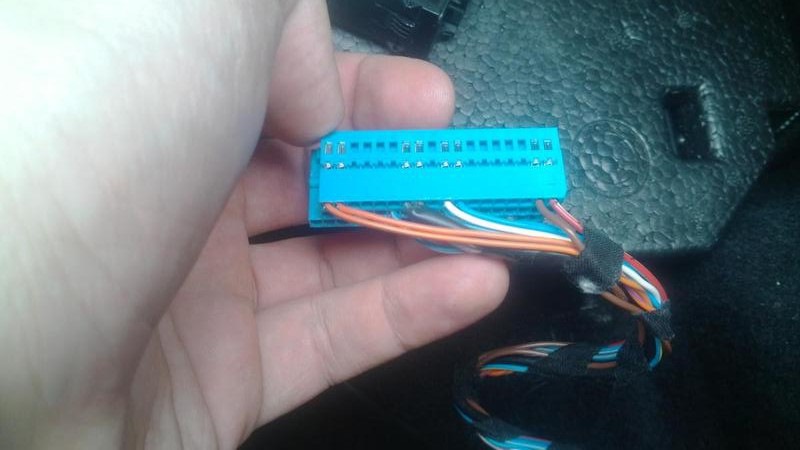

    он же голенький


    Разъем собираем обратно.
    Провода протаскивал под поликом.
    Для этого снимаем с правой боковины тоннеля накладку и проволочкой протаскиваем провод, визуально он выйдет ближе к пепельнице.
    И дотягиваем их до квадлока.
    квадлок


    Из квадлока вытаскиваем зеленый разъем и запиновываем его согласно схеме.
    Тут так же либо рем.провод ( 000 979 009 ), либо 2 пина (N 907 647 01) .
    Собираем все в обратной последовательности, проверяем и обмываем.

    Всем удачи и бобра
