    По умолчанию Ремонт блока ABS 8E0 614 111B Устрание проблем и ошибок неисправностей.

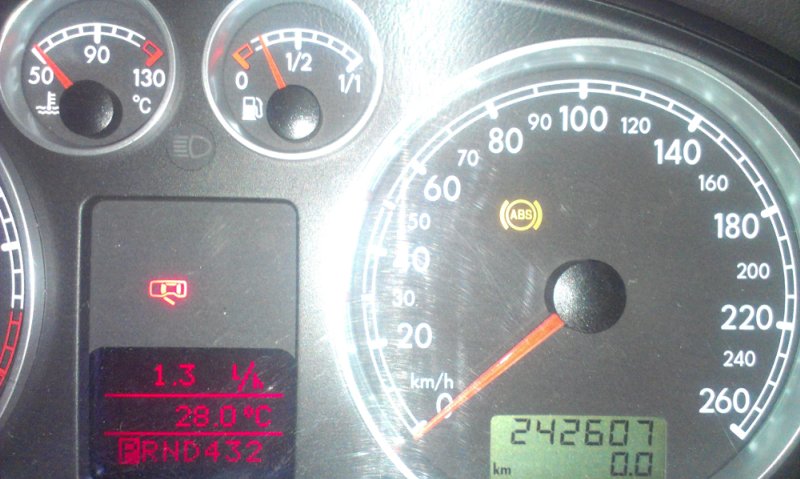

    Всем добрый день. Сейчас имею проблемы по ABS. Время от времени появляеться на приборке знак ABS и (!) и три раза пищит зумер. Номер моего блока 8E0 614 111B и никому не секрет что с десятилетнем стажем работы блока проявляеться его болезнь - отваливаеться пайка в электрической части блока. Есть фотоотчеты по ремонту:

    Ремонт блока ABS 8E0 614 111B
    Ремонт блока ABS

    С горящими лампочками на приборке, блок ABS не диагностируеться. Иногда тухнут, и когда подключаю комп то висят ошибки:
    01203 - Электрическое подключение между ABS и приборной панелью
    03-10 - Нет сигнала - Спорадическая

    А в блоке ЭБУд висит ошибка - сообщение о плохой дороге.
    18014 - Информ. о плохой дороге/заданный момент двигателя от блока ABS: сбой в эл. цепи
    P1606 - 35-00 - -

    Дело в том что я два раза наежал на яму правым передним колесом, что аж колесо лопало, и при встряске загоралась abs на панеле. Возможно что передний правый датчик барахлит.

    Но вроде все симптомы падают на пайку, но сперва решил заняться проверкой всех соединений и проводкой блока и датчиков.

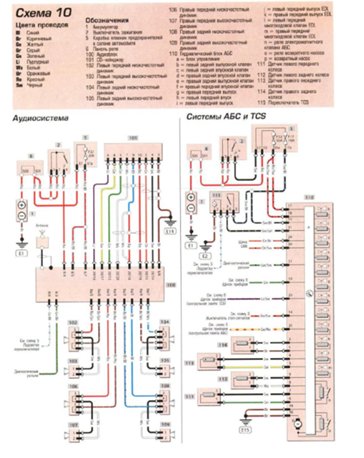

    Смотрим на схему абс и прозваниваем проводку.

    1. "Перво-наперво" смотрим предохранитель под панелю реле - красный на 50А. Достал, он целый, прозваниваеться

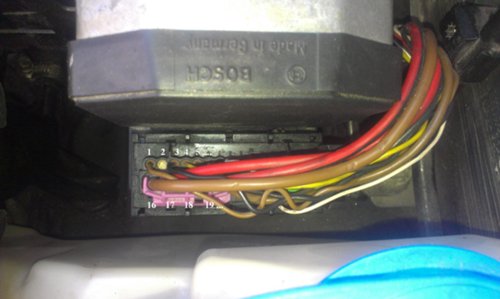

    2. На приборку идут 21-й пин абс на 19-й пин синего разьема. Есть прозвонка, все ок. (без вкл. зажигания)
    3. 10-й пин абс на 1-й пин синего разьема приборки. Прозвонки нет (пока зигания не включал)
    4. Прозваниваем проводку датчиков абс:
    - 1-й и 2-й пины абс (датчик правого заднего колеса) . И тут засада - 2-го пина у меня нет. Буду смотреть эльзу.

    - 3-й и 4-й пины абс (датчик правого переднего колеса. Есть прозвонка. Замер сопротивления 1,25 (в допуске 1,0-1,4 Ком)
    - 6-й и 7-й пины абс (датчик левого переднего колеса). Есть прозвонка. Сопротивление 1.23
    - 8-й и 9-й пины абс (датчик левого заднего колеса). Есть прозвонка. Сопротивление 1.24



    Далее в перспективе:
    5. Проверю 14-й пин абс который иден на выключатель стоп-сигнала. Но ошибок по нему нет и никогда не было. Но проверю проводку к нему от 1-го и 4-го пина, а далее по цепочке проверяем 13-й предохранитель на 10А. Еще проверю напряжение на выключателе зажигания 1-й, 2-й, 3-й, 6-й и 7-й пины.
    6. Далее буду проверять выключатель зажигания, бутет ли напряжение на 15-й клеме, вернее на 3-м и 7-м пинах.
    7. Как вариант на время устранеия проблемы можно замкнуть 19-й и 21-й пины разьема abs что б не горели лампочки на приборке. (на драйве.ру кто-то так советовал )
    8. Если проводка целая, буду снимать электрическую часть блока и смотреть на пайку.
    Последний раз редактировалось sanyoua; 02.03.2016 в 14:04.

  2. #2
    Golf Аватар для странник51
    Регистрация
    08.06.2009
    Адрес
    Россия, Мурманск
    Возраст
    57
    Сообщений
    747
    Спасибо +
    Получено: 21
    Отправлено: 3

    0 Вы не можете благодарить!
    Вагон В5 2000г.в.1,8Т АТW АКП

  3. #3
    Touareg Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    30
    Сообщений
    2,199
    Записей в дневнике
    29
    Спасибо +
    Получено: 345
    Отправлено: 338

    0 Вы не можете благодарить!

    По умолчанию

    странник51, Not Found
    Поправь силку.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  4. #4
    Golf Аватар для странник51
    Регистрация
    08.06.2009
    Адрес
    Россия, Мурманск
    Возраст
    57
    Сообщений
    747
    Спасибо +
    Получено: 21
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от sanyoua Посмотреть сообщение
    Время от времени появляеться на приборке знак ABS и (!) и три раза пищит зумер
    Мне кажется что это сам блок. Была такая фигня, пропадало,появлялось, в конечном итоге заменил эл. часть блока.
    Вагон В5 2000г.в.1,8Т АТW АКП

  5. #5
    Touareg Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    30
    Сообщений
    2,199
    Записей в дневнике
    29
    Спасибо +
    Получено: 345
    Отправлено: 338

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от странник51 Посмотреть сообщение
    Спасибо. Это я уже все видел. Но хочеться начать от самого малого.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  6. #6
    Golf Аватар для странник51
    Регистрация
    08.06.2009
    Адрес
    Россия, Мурманск
    Возраст
    57
    Сообщений
    747
    Спасибо +
    Получено: 21
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от sanyoua Посмотреть сообщение
    Спасибо. Это я уже все видел. Но хочеться начать от самого малого.
    Удачи
    Вагон В5 2000г.в.1,8Т АТW АКП

  7. #7
    Touareg Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    30
    Сообщений
    2,199
    Записей в дневнике
    29
    Спасибо +
    Получено: 345
    Отправлено: 338

    0 Вы не можете благодарить!

    По умолчанию

    Продолжаю свою тему.
    Далее проверил наличия +12В на выключателе зажигания, а именно 3-й и 7-й пины. Напряжение есть. Теперь все сошлось на блоке абс. Сегодня вечероммм снял электрическую часть блока. Завтра буду вскрывать.
    Последний раз редактировалось sanyoua; 02.03.2016 в 14:04.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  8. #8
    Touareg Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    30
    Сообщений
    2,199
    Записей в дневнике
    29
    Спасибо +
    Получено: 345
    Отправлено: 338

    0 Вы не можете благодарить!

    По умолчанию

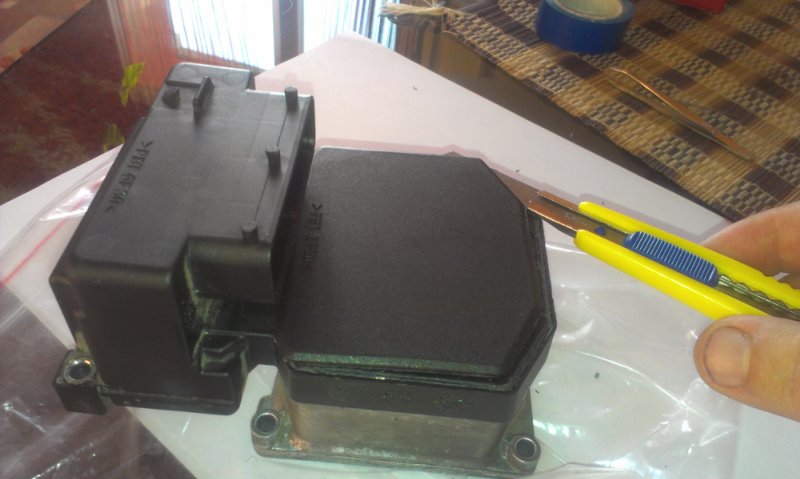

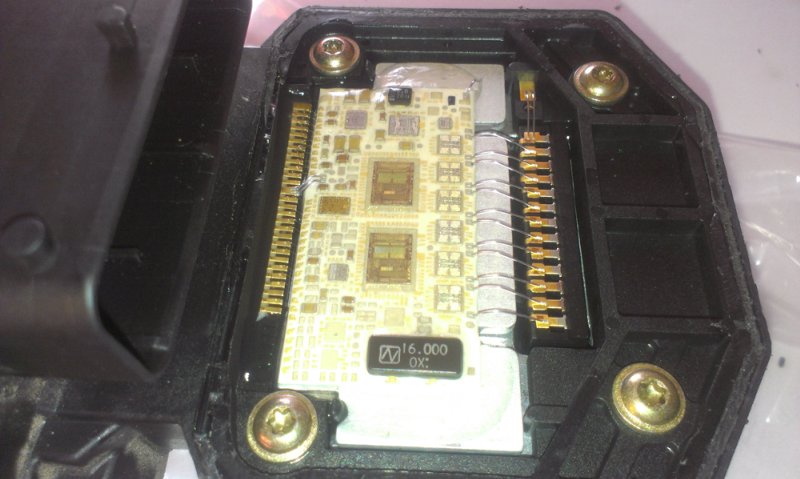

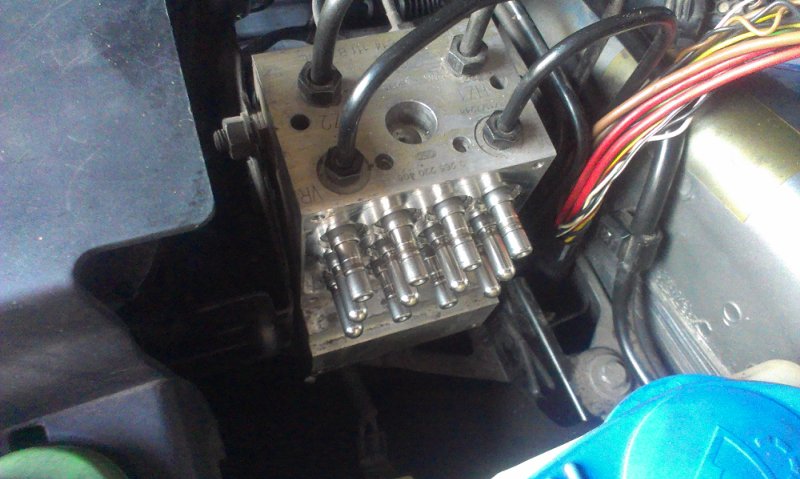

    Ребята, добрый вечер. Вскрыл сегодня блок:

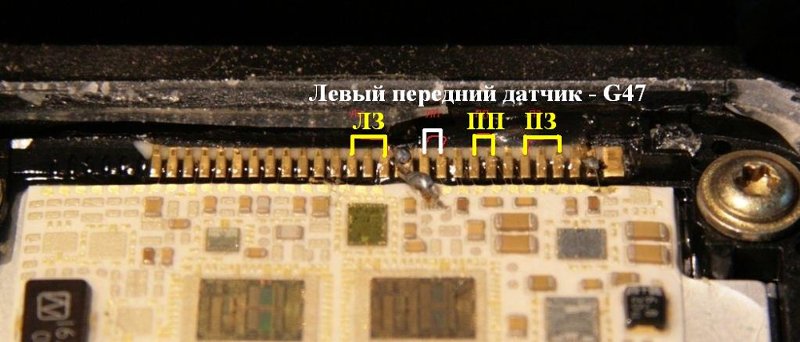

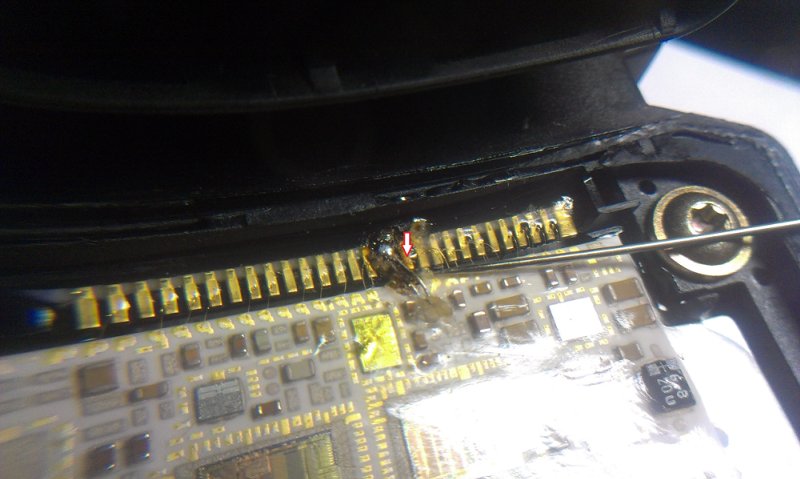

    И вот тут был обрыв: ( свиду целая) Нужно пинцетом легенько пошевелить.



    Отнес знакомому на пайку. И вот когда подключил все разьемы, перестал мигать значок (!) и больше не пищит зумер. Но вот осталься только светиться значок ABS, скорей всего это от того что я включал зажигание при отключенном штекере abs, и поэтому прописалась ошибка. Ноутбука пока нет, на ошибки проверю только на выходных.



    Поправьте меня, прав ли я в догадках, ведь так же само с подушкой безопастности, когда руль вместе с аирбегом снят и включено зажигание, то значок airbag пропадает только со стиранием ошибки.

    P.S. На знакомого не думаю что криво припаял, он хорошый спец и имеет свою фирму по ремонту телефонов, планшетов, фотоапаратов и ноутбуков. Я ему все обяснил что к чему, где пайка отвалилась, он все пересмотрел и легко взялся за работу. Через 5 минут отдал блок.

    --- Добавлено чуть позже ---

    А может клему акб снять на несколько минут? Ну это уже завтра.
    Последний раз редактировалось sanyoua; 01.03.2016 в 13:34.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  9. #9
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва проезд Бобролюбова
    Возраст
    34
    Сообщений
    13,923
    Спасибо +
    Получено: 1,206
    Отправлено: 77

    1 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от sanyoua Посмотреть сообщение
    он все пересмотрел и легко взялся за работу. Через 5 минут отдал блок.
    так то да... довольно часто и более тонкую работу приходится делать...

    Читай ошибки... возможно еще что-то в отвале, я имею ввиду датчик какой или в проводке... и по этому значок не гаснет... если система исправна, гаснет моментально
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в VK и DRIVE2.RU тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно м.Бутырская

  10. #10
    Phaeton Аватар для Igor P
    Регистрация
    09.03.2013
    Адрес
    Псков
    Возраст
    38
    Сообщений
    3,458
    Спасибо +
    Получено: 265
    Отправлено: 30

    1 Вы не можете благодарить!

    По умолчанию

    Гаснет если не было ошибок, а если были но теперь их нет, то горит, но стоит немного проехать и тормознуть сразу гаснет.
    Сам иногда после замены подшипников забываю разъемы датчиков поставить на место и завожу движок, абс горит. Гашу как написал выше.
    B5+ 2002г 1,8T AWM 5МКПП EEN+DVP=DVZ Chip распред ADR Хочу больше

  11. #11
    Touareg Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    30
    Сообщений
    2,199
    Записей в дневнике
    29
    Спасибо +
    Получено: 345
    Отправлено: 338

    0 Вы не можете благодарить!

    По умолчанию

    И так, был в гараже - резким нажатием на педаль тормоза (скорость до 30 км/час) значок ABS не погас, ну и пульсации педали нет. Буду сегодня ноут подключать
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  12. #12
    Golf Аватар для странник51
    Регистрация
    08.06.2009
    Адрес
    Россия, Мурманск
    Возраст
    57
    Сообщений
    747
    Спасибо +
    Получено: 21
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от sanyoua Посмотреть сообщение
    легко взялся за работу. Через 5 минут отдал блок.
    Хорошо если всё хорошо. Время покажет. Мне тоже серьёзные спецы паяли, но по прошествии некоторого времени АБС - возвращался обратно в щиток приборов. В конечном итоге купил б/у и забыл.
    Вагон В5 2000г.в.1,8Т АТW АКП

  13. #13
    Touareg Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    30
    Сообщений
    2,199
    Записей в дневнике
    29
    Спасибо +
    Получено: 345
    Отправлено: 338

    0 Вы не можете благодарить!

    По умолчанию

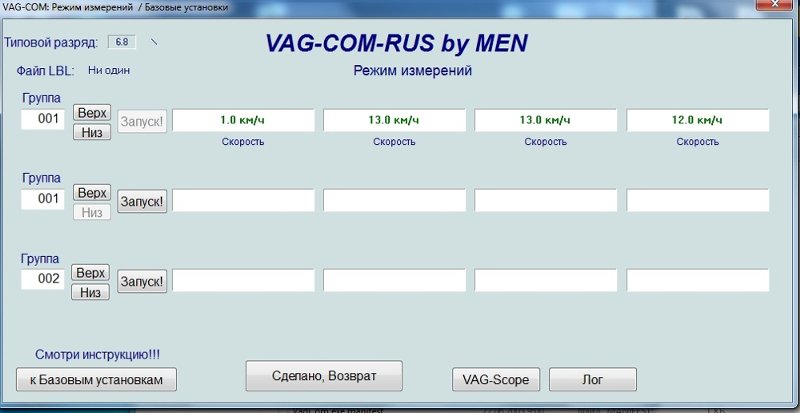

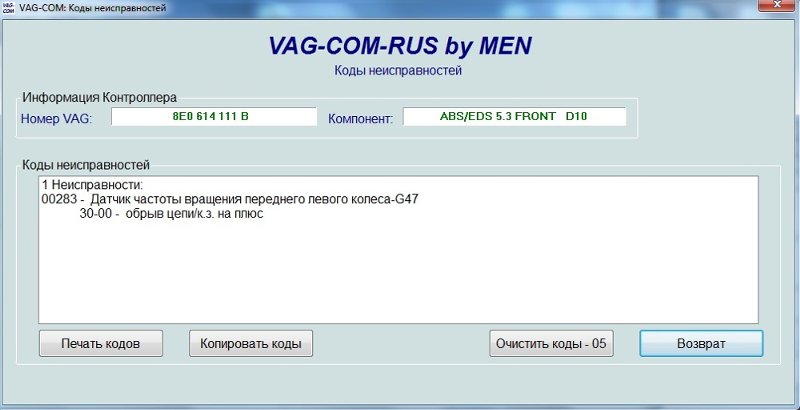

    Сегодня подключил ноут. Теперь диагностируются все блоки. А вот и ошибку выдало:
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  14. #14
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    41
    Сообщений
    10,188
    Спасибо +
    Получено: 109
    Отправлено: 72

    0 Вы не можете благодарить!

    По умолчанию

    Проверяй датчики. Активное 1,0-1,3кОм. Проверяй колодку блока пары должны давать по 5 МОм.
    Резидент AVTOадаптер.RU


  15. #15
    Touareg Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    30
    Сообщений
    2,199
    Записей в дневнике
    29
    Спасибо +
    Получено: 345
    Отправлено: 338

    0 Вы не можете благодарить!

    По умолчанию

    У меня все датчики 1.23 - 1.25 ком.
    Завтра проверю показания скорости в группах.

    --- Добавлено чуть позже ---

    pavel, ты имеешь ввиду колодку самого блока абс? именно его электронной части?

    --- Добавлено чуть позже ---

    Паралельно смотрю темы http://passat-b5.ru/showthread.php?t=184062&page=4 и http://passat-b5.ru/showthread.php?t=184062
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  16. #16
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва проезд Бобролюбова
    Возраст
    34
    Сообщений
    13,923
    Спасибо +
    Получено: 1,206
    Отправлено: 77

    0 Вы не можете благодарить!

    По умолчанию

    sanyoua, ошибка была один в один... проще снять заглушку в подкрылке... отключить датчик и прозвонить контакты... там еще на датчик колодок разъем есть... если обрыв внимательно смотри изоляцию провода... в моем случае были ленивые механики... которые видимо при замене датчика решили что жгут внутрь кулака пихать тяжко... разрезали пополам и смотали потом... в общем скрутки обновил все работает
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в VK и DRIVE2.RU тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно м.Бутырская

  17. #17
    Touareg Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    30
    Сообщений
    2,199
    Записей в дневнике
    29
    Спасибо +
    Получено: 345
    Отправлено: 338

    0 Вы не можете благодарить!

    По умолчанию

    Посмотрю конечно. Потом проверю сопротивление на контактах штекера блока абс. Если будет 0Мом на 6-м и 7-м пинах, то сниму блок и посмотрю контакты в нем:

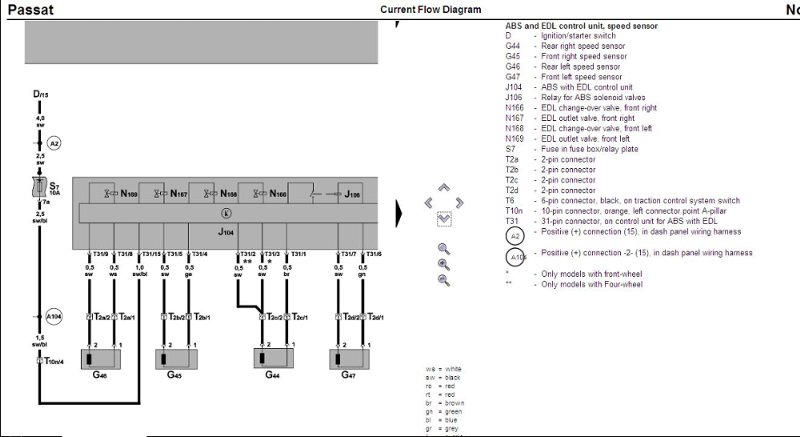

    Когда-то эту картинку дал pavel но я поправил там шрифт чтоб лучше было видно.

    ЛЗ - левый задний датчик G46
    ЛП - левый передний датчик G47
    ПП - правый передний датчик G45
    ПЗ - правый задний датчик G44
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  18. #18
    Touareg Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    30
    Сообщений
    2,199
    Записей в дневнике
    29
    Спасибо +
    Получено: 345
    Отправлено: 338

    0 Вы не можете благодарить!

    По умолчанию

    Всем добрый вечер. Продолжаю тему. Сегодня проверял опять таки проводку к датчику, сопротивление в 1,25 кОм показывает, обрыва в проводах нет. Уже снял колесо и подергал сам датчик, сидит очень крепко. Снял показания в ваг-коме, и вот что показало:



    Вывод у меня был один, раз сам датчик целый и проводка тоже, значит дело в самом блоке абс. И так решил снова снять с авто и перепроверить еще и волоски-проводочки на схеме. И вот что увидел:

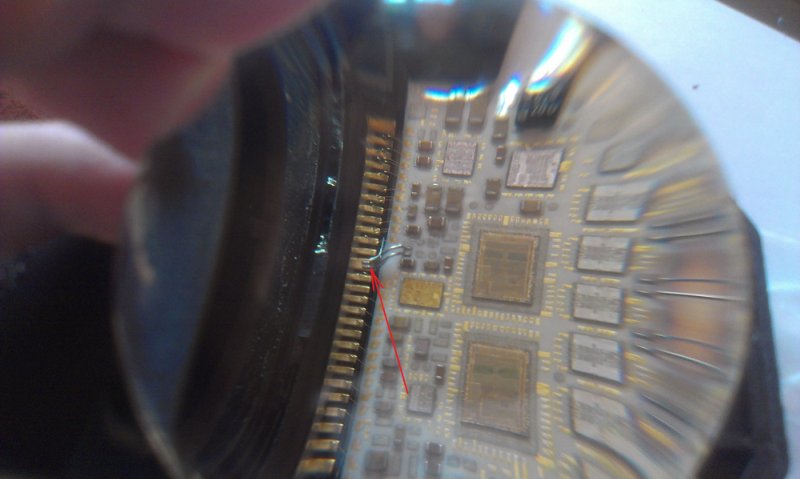

    В месте обозначеном стрелкой оборвался один волосок от контакта (это как раз контакт левого переднего датчика).
    Ну все, завтра отдам еще раз на пайку и думаю проблема будет решена
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  19. #19
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    41
    Сообщений
    10,188
    Спасибо +
    Получено: 109
    Отправлено: 72

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от sanyoua Посмотреть сообщение
    pavel, ты имеешь ввиду колодку самого блока абс? именно его электронной части?
    Именно!
    Там еще бывает сопротивление показывает, ибо некоторые "умники" паяют разными хитрыми флюсами.
    В общем, если сожгут, то не выкидывай сразу, еще есть шанс побороться.
    Резидент AVTOадаптер.RU


  20. #20
    Polo Аватар для orloм
    Регистрация
    04.11.2010
    Сообщений
    342
    Спасибо +
    Получено: 10
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от pavel Посмотреть сообщение
    Проверяй датчики. Активное 1,0-1,3кОм. Проверяй колодку блока пары должны давать по 5 МОм.
    5 Мегом ты не ошибся?
    Volkswagen Passat B5 1.8т AWT МКПП 2003г.

Страница 1 из 7 123 ... ПоследняяПоследняя

Похожие темы

  1. Продам Блок ABS (под ремонт), защита аккумуляторного отсека и по мелочи на B5...
    от x_e_n в разделе Куплю-Продам Запчасти
    Ответов: 3
    Последнее сообщение: 04.02.2013, 17:48
  2. Bosch 5.3 или Bosch 5.7 ?? Как определить? (блок ABS)
    от kazbich2004 в разделе Архив 2006г.
    Ответов: 3
    Последнее сообщение: 13.11.2006, 21:17
  3. Поменяли блок ABS
    от Валерич в разделе Архив 2006г.
    Ответов: 3
    Последнее сообщение: 30.04.2006, 05:57
  4. блок ABS разобран. Отчет.
    от pavel в разделе Архив 2005г.
    Ответов: 24
    Последнее сообщение: 26.07.2005, 08:35
  5. Блок ABS
    от Павел в разделе Архив 2005г.
    Ответов: 9
    Последнее сообщение: 11.06.2005, 02:34

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
