    По умолчанию Передние поворотники на светодиодах.



    У B6 задняя оптика очень даже прикольная по сравнению с B5, но вот передние указатели поворотов какие-то куцые.
    Смотря на указатели новых немецких авто решил сделать что-то подобное.
    Сначала думал использовать светодиодную ленту, но яркость оказалась очень низкая.

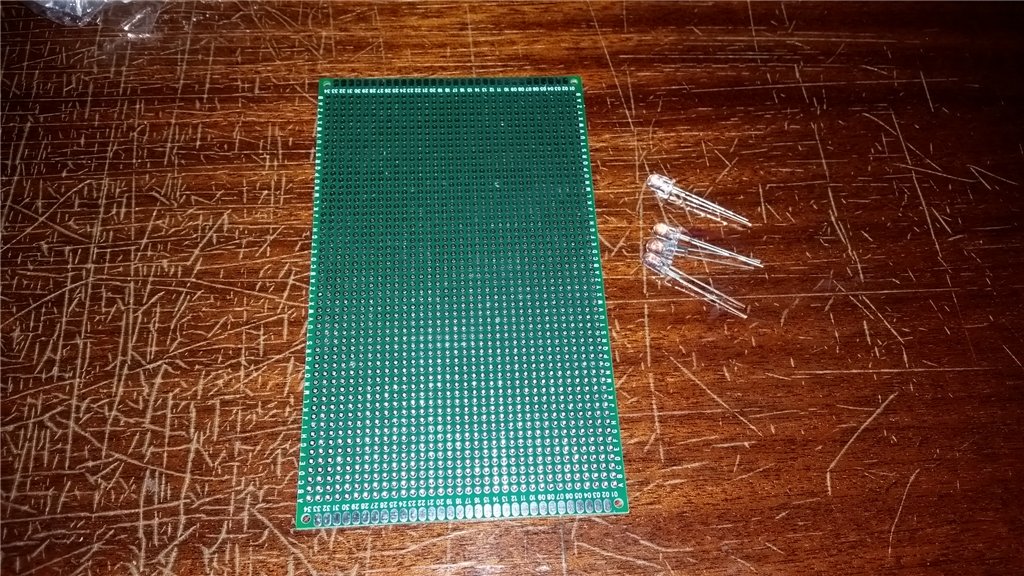

    Решил использовать 5мм светодиоды со светом 70 кандел и углом 15 градусов.


    Купил самые дешевые поворотники и начал ковырять.
    Реально оказались дешевые, раскололись как грецкий орех легким нажатием отвертки.

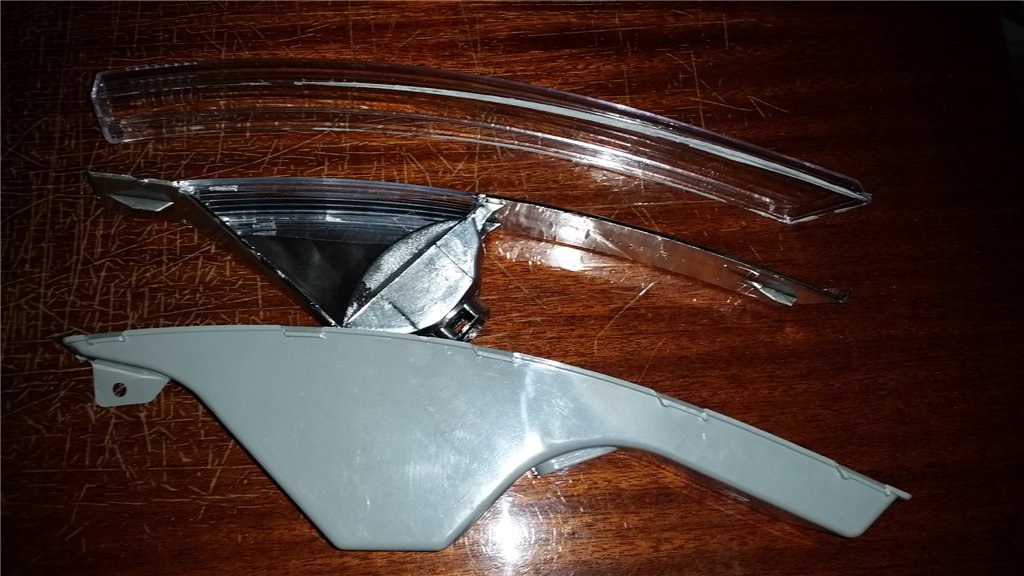

    Они состоят из трех частей.
    Среднюю часть выкидываем.

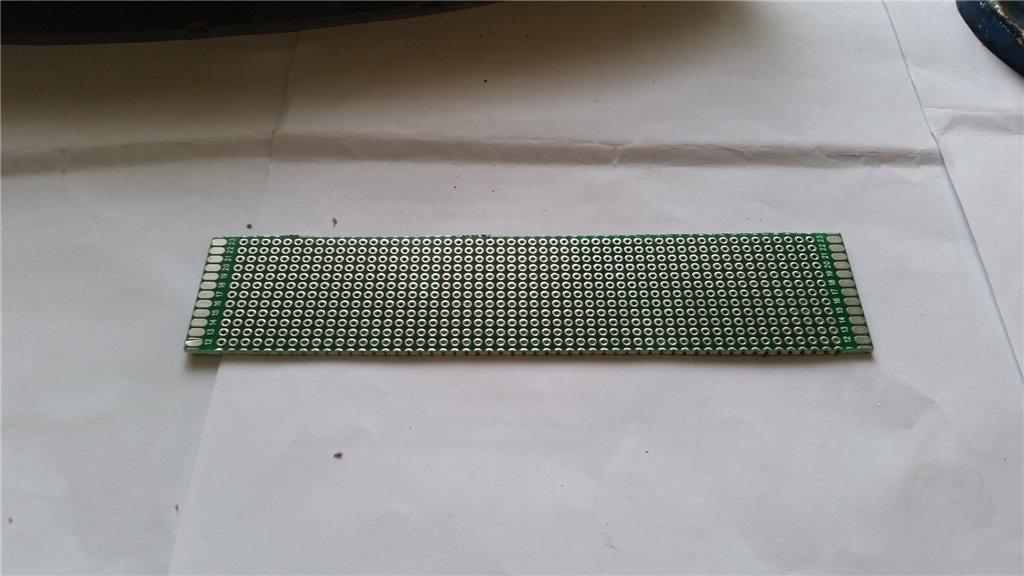

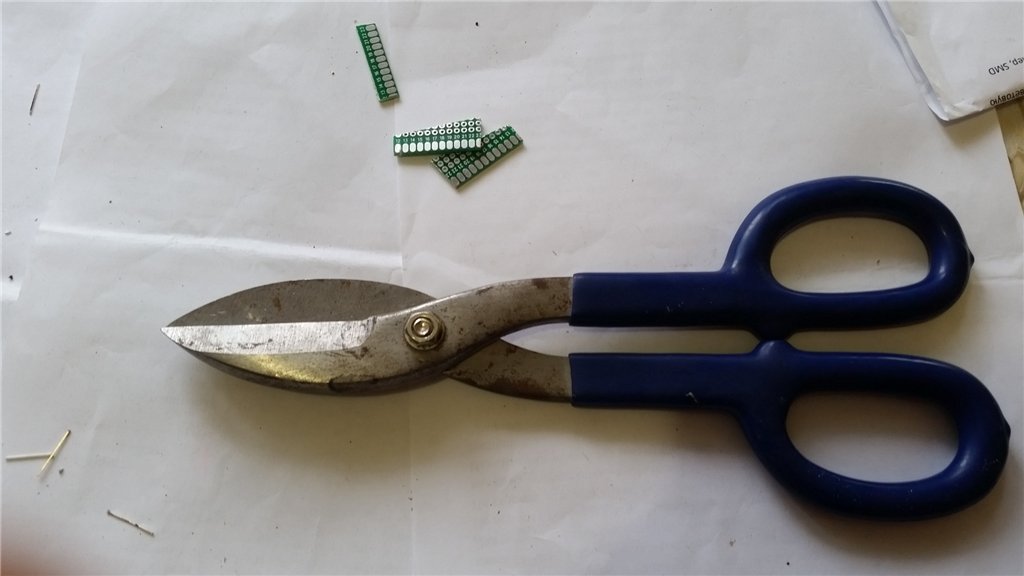

    Берем обычную плату и ножницами подрезаем по форме фонаря.

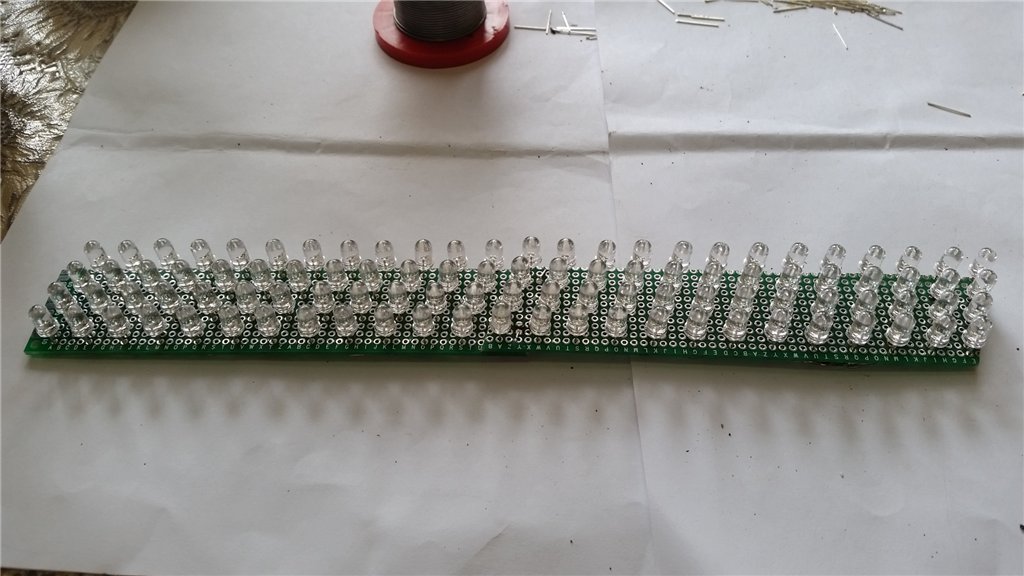

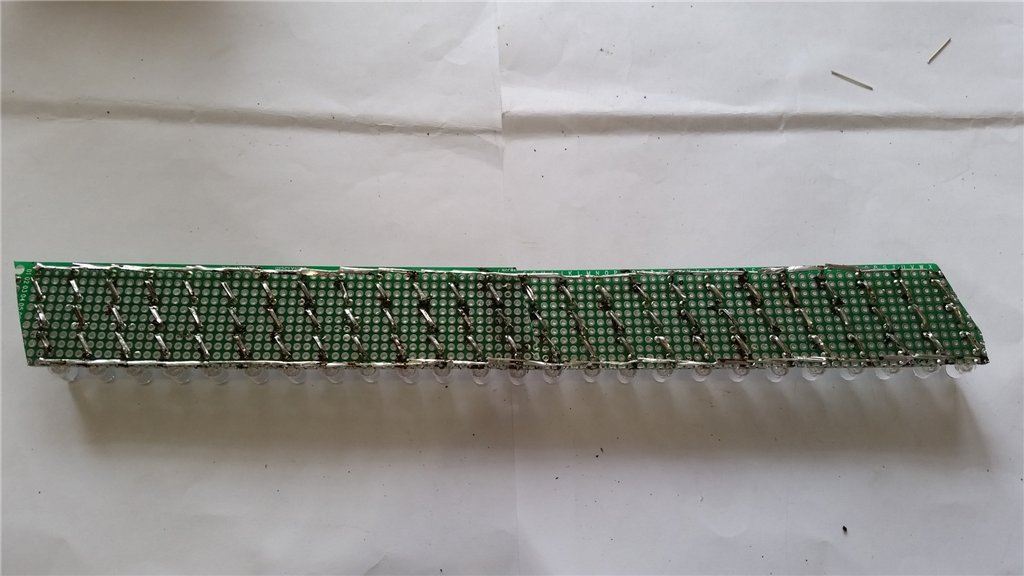

    Потом паяем светодиоды одновременно спаиваем соседние, что бы получилось наборы из 4х последовательных светодиодов.





    Всей длины платы не хватает на фонарь, поэтому спаиваем два отрезка

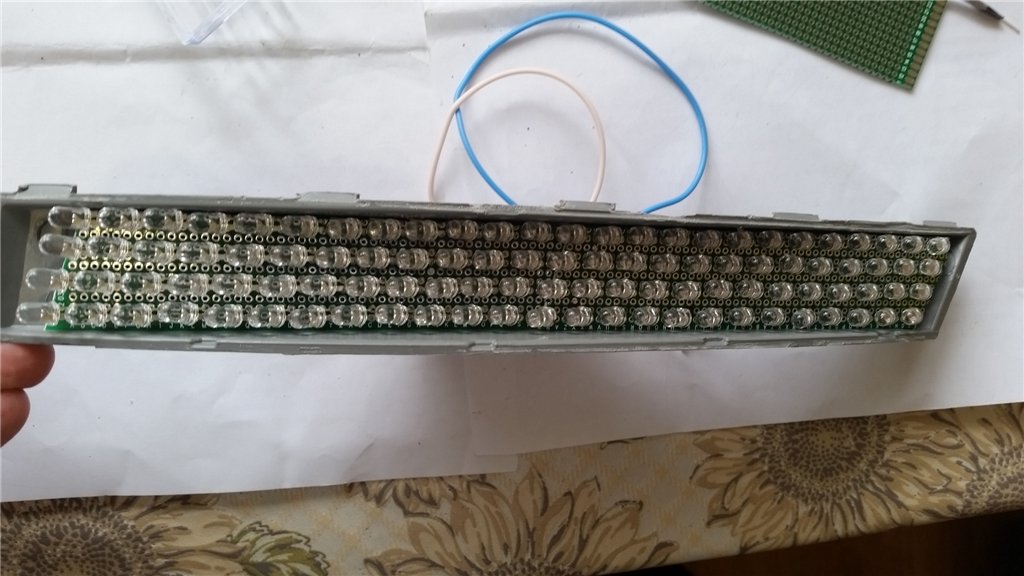

    На каждый фонарь приходиться примерно по 100 светодиодов.

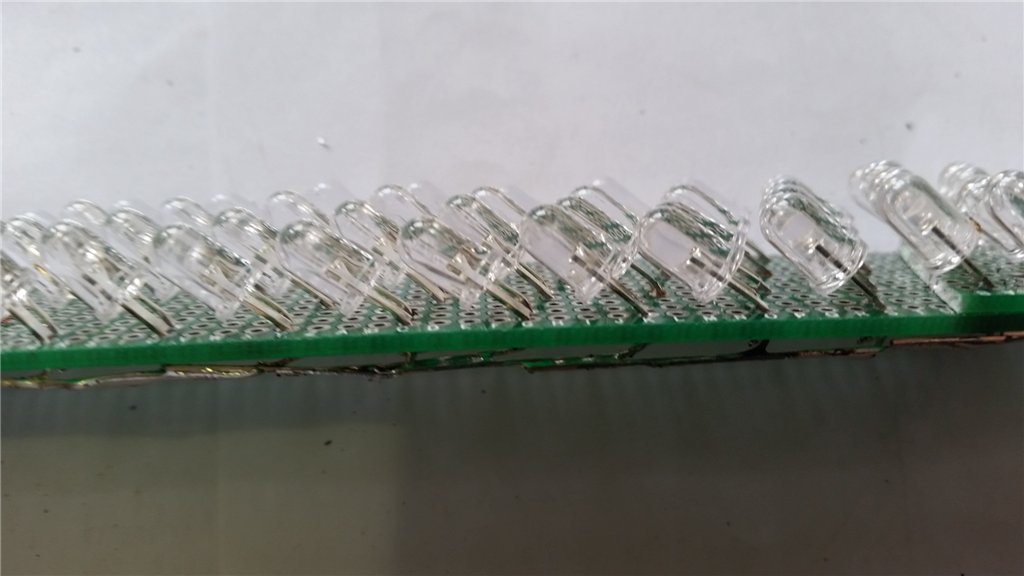

    После пайки необходимо наклонить светодиоды на нужный угол, ориентироваться можно по плоскости где должна входить лампа, нормаль к ней и будет нужное направление.

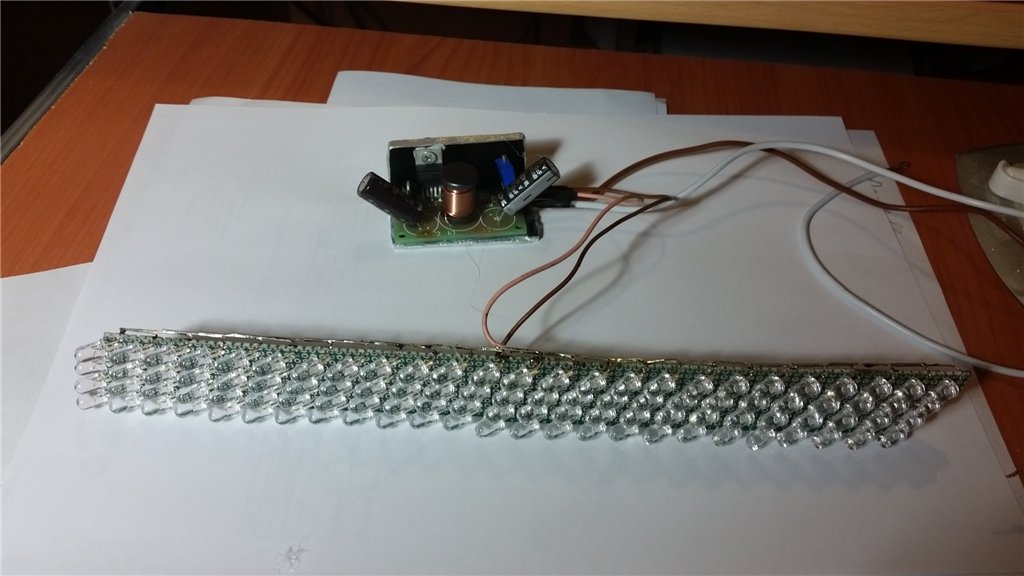

    Затем нужен стабилизатор, подойдет любой регулируемый на 1,5 амперы, я использовал стабилизатор напряжения, настроенный на 9,4 вольта.

    [/URL]

    Всё спаиваем, обязательно покрыть лаком все платы.

    Для крепления в фонаре использовал термоклей.

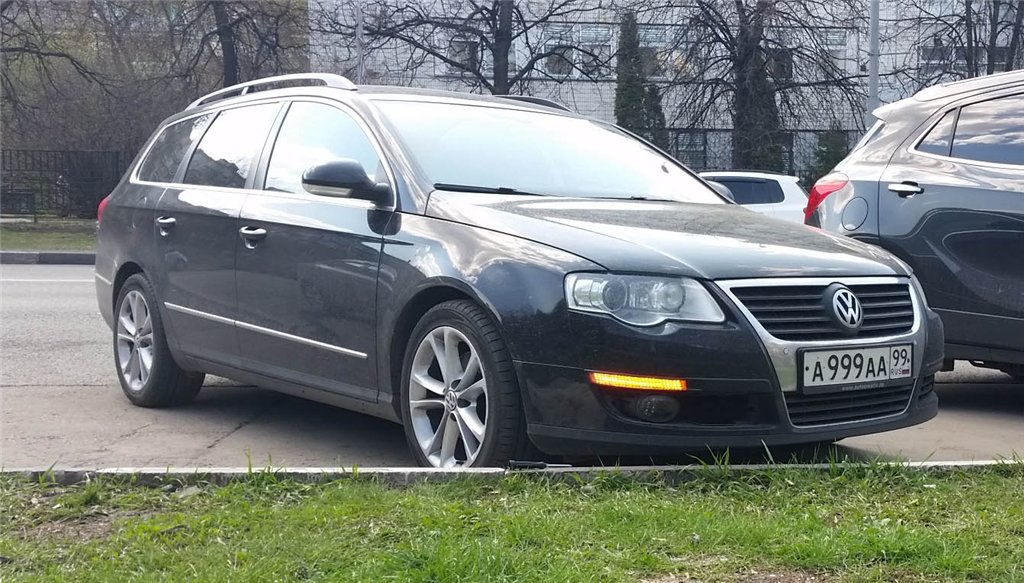

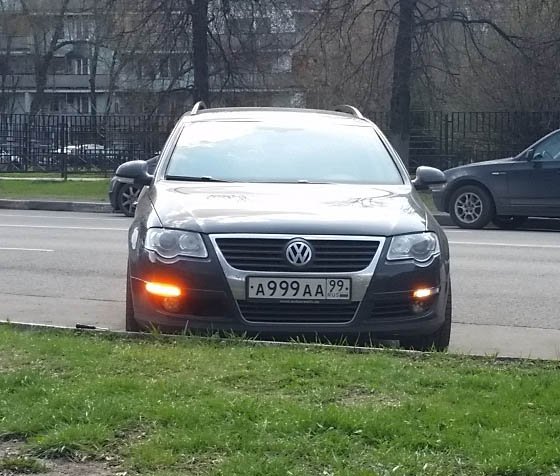

    В итоге получилось так, справа штатный поворотник.



    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  2. #2
    Знатный Перец Клуба VW Passat B5! Аватар для boss181
    Регистрация
    26.02.2007
    Адрес
    Москва, Моск. обл. Троицк
    Возраст
    33
    Сообщений
    5,795
    Записей в дневнике
    13
    Спасибо +
    Получено: 311
    Отправлено: 117

    0 Вы не можете благодарить!

    По умолчанию

    Круто.
    Passat B6 Variant 2007 2.0TDI BKP DSG6 RNS510+Саб. Oo oO Макс aka boss181
    ПРОДАМ Маховик LUK 415062909 для DSG6 - 30 т.р.

  3. #3
    Директор Лагеря Аватар для Axl
    Регистрация
    06.10.2004
    Адрес
    Россия, Сергиев Посад
    Возраст
    43
    Сообщений
    25,482
    Записей в дневнике
    14
    Спасибо +
    Получено: 2,204
    Отправлено: 1,324

    0 Вы не можете благодарить!

    По умолчанию

    witnessx, Молодец, статью в БЗ!

  4. #4
    Passat Аватар для Димс
    Регистрация
    21.09.2010
    Адрес
    г.Москва, САО
    Возраст
    40
    Сообщений
    1,222
    Спасибо +
    Получено: 49
    Отправлено: 62

    0 Вы не можете благодарить!

    По умолчанию

    witnessx, молодца Очень информативный поворотник.
    А если бы еще ДХО туда впихнуть, да подключить грамотно, первым бы к тебе на прием записался
    Есть мысли по этому поводу?
    B6 Variant CBAB DSG 08, DPF&EGR were removed.

  5. #5
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    36
    Сообщений
    2,758
    Записей в дневнике
    2
    Спасибо +
    Получено: 162
    Отправлено: 170

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Димс Посмотреть сообщение
    Есть мысли по этому поводу?
    ну да, ДХО из ПТФ отлично работают http://passat-b5.ru/showthread.php?t=213829
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  6. #6
    Директор Лагеря Аватар для Axl
    Регистрация
    06.10.2004
    Адрес
    Россия, Сергиев Посад
    Возраст
    43
    Сообщений
    25,482
    Записей в дневнике
    14
    Спасибо +
    Получено: 2,204
    Отправлено: 1,324

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от witnessx Посмотреть сообщение
    ну да, ДХО из ПТФ отлично работают
    witnessx, Нифигасе
    Пропустил я такую интересность
    Молодец!

  7. #7
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    36
    Сообщений
    2,758
    Записей в дневнике
    2
    Спасибо +
    Получено: 162
    Отправлено: 170

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Axl Посмотреть сообщение
    Пропустил я такую интересность
    Вроде видел в дневнике...
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  8. #8
    Директор Лагеря Аватар для Axl
    Регистрация
    06.10.2004
    Адрес
    Россия, Сергиев Посад
    Возраст
    43
    Сообщений
    25,482
    Записей в дневнике
    14
    Спасибо +
    Получено: 2,204
    Отправлено: 1,324

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от witnessx Посмотреть сообщение
    Вроде видел в дневнике...
    witnessx, Исправил

  9. #9
    Passat Аватар для Димс
    Регистрация
    21.09.2010
    Адрес
    г.Москва, САО
    Возраст
    40
    Сообщений
    1,222
    Спасибо +
    Получено: 49
    Отправлено: 62

    0 Вы не можете благодарить!

    По умолчанию

    witnessx, я имел ввиду использовать корпус поворотника для размещения нем гирлянды ДХО. ПТФ для этих целей не совсем нравится.
    B6 Variant CBAB DSG 08, DPF&EGR were removed.

  10. #10
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    36
    Сообщений
    2,758
    Записей в дневнике
    2
    Спасибо +
    Получено: 162
    Отправлено: 170

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Димс Посмотреть сообщение
    использовать корпус поворотника для размещения нем гирлянды ДХО
    Места мало... Если только под поворотником, в решетке ПТФ.
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  11. #11
    Passat Аватар для Димс
    Регистрация
    21.09.2010
    Адрес
    г.Москва, САО
    Возраст
    40
    Сообщений
    1,222
    Спасибо +
    Получено: 49
    Отправлено: 62

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от witnessx Посмотреть сообщение
    Места мало
    А если часть диодов поворотника использовать для ДХО? Или при постоянной работе с охлаждением проблема?
    Где-то видел такие, вроде из Китая
    B6 Variant CBAB DSG 08, DPF&EGR were removed.

  12. #12
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    36
    Сообщений
    2,758
    Записей в дневнике
    2
    Спасибо +
    Получено: 162
    Отправлено: 170

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Димс Посмотреть сообщение
    А если часть диодов поворотника использовать для ДХО? Или при постоянной работе с охлаждением проблема?
    Где-то видел такие, вроде из Китая
    Всё возможно. Яркие ДХО требуют серьезного охлаждения, штатные ДХО в фонарях стоят с радиаторами и горят не постоянно, а от ШИМ, причем достаточно низкой частоты.
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  13. #13
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    47,426
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,246
    Отправлено: 863

    0 Вы не можете благодарить!

    По умолчанию

    Прикольно. Отчет хороший. За труд твердая 5.

    Но себе бы не поставил
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  14. #14
    Passat Аватар для DarkLT
    Регистрация
    12.02.2012
    Адрес
    Минск, Респу́блика Белару́сь
    Возраст
    30
    Сообщений
    1,771
    Записей в дневнике
    1
    Спасибо +
    Получено: 69
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Но себе бы не поставил
    Почему ?

    А что если такую шнягу ещё и в повторители поворота в зеркалах замутить ?
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть

  15. #15
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    47,426
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,246
    Отправлено: 863

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от DarkLT Посмотреть сообщение
    Почему ?
    Слишком ярко...
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  16. #16
    Passat Аватар для DarkLT
    Регистрация
    12.02.2012
    Адрес
    Минск, Респу́блика Белару́сь
    Возраст
    30
    Сообщений
    1,771
    Записей в дневнике
    1
    Спасибо +
    Получено: 69
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Тогда не 100, а допустим 60 поставить, и уже.
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть

  17. #17
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    47,426
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,246
    Отправлено: 863

    0 Вы не можете благодарить!

    По умолчанию

    DarkLT, а чем штатный не устраивает?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  18. #18
    Passat Аватар для DarkLT
    Регистрация
    12.02.2012
    Адрес
    Минск, Респу́блика Белару́сь
    Возраст
    30
    Сообщений
    1,771
    Записей в дневнике
    1
    Спасибо +
    Получено: 69
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Тусклые, руки чешуццо че нить сделать заколхозить
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть

  19. #19
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    47,426
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,246
    Отправлено: 863

    0 Вы не можете благодарить!

    По умолчанию

    DarkLT, Туклые? Купи новые. Они сразу яркие будут. У твоих видимо стеклышки уже того
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  20. #20
    Passat Аватар для DarkLT
    Регистрация
    12.02.2012
    Адрес
    Минск, Респу́блика Белару́сь
    Возраст
    30
    Сообщений
    1,771
    Записей в дневнике
    1
    Спасибо +
    Получено: 69
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Купи новые.
    Это не наш метод ))))
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть
