    По умолчанию Ремонт внешнего заднего фонаря на универсале (габариты + поворотники).

    Автор: kazbich2004

    Действующая тема - ЗДЕСЬ

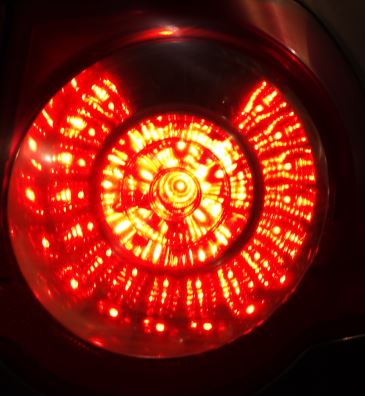

    Проблема с задним внешним фонарем.
    Часть диодов габарита и поворотника не горит!




    Коротко о конструкции...
    Светодиодов там 20 шт (двухцветные они).
    Габариты - 5 групп (секций) по 4 диода. Группы соединены параллельно.
    Повороты - 3 группы (секции) по 7 шт в 2-х и 6 в третьей. Группы соединены последовательно.

    Фонарь не разборный, стекло отсоединить практически не возможно (кривое оно и по отзывам, кто пробовал - ломается).
    Было принято решение - пилить !
    Процесс не сложный!

    Снимаем задний фонарь...
    Наверное нет на машине более простого снятия (аналогичного по размеру) агрегата
    В проёме вынимаем пластиковую, боковую заглушку.
    Под ней гайка пластиковая (кстати, болт этой гайки регулируемый! Для регулировки зазоров фонаря в проёме кузова), откручиваем эту гайку.
    С другой стороны (та, что сбоку авто) поддеваем, там 2 защелки (я использовал пластиковую лопатку), и вынимаем фонарь (отсоединяя разъём).


    Распиливаем, откручиваем болты

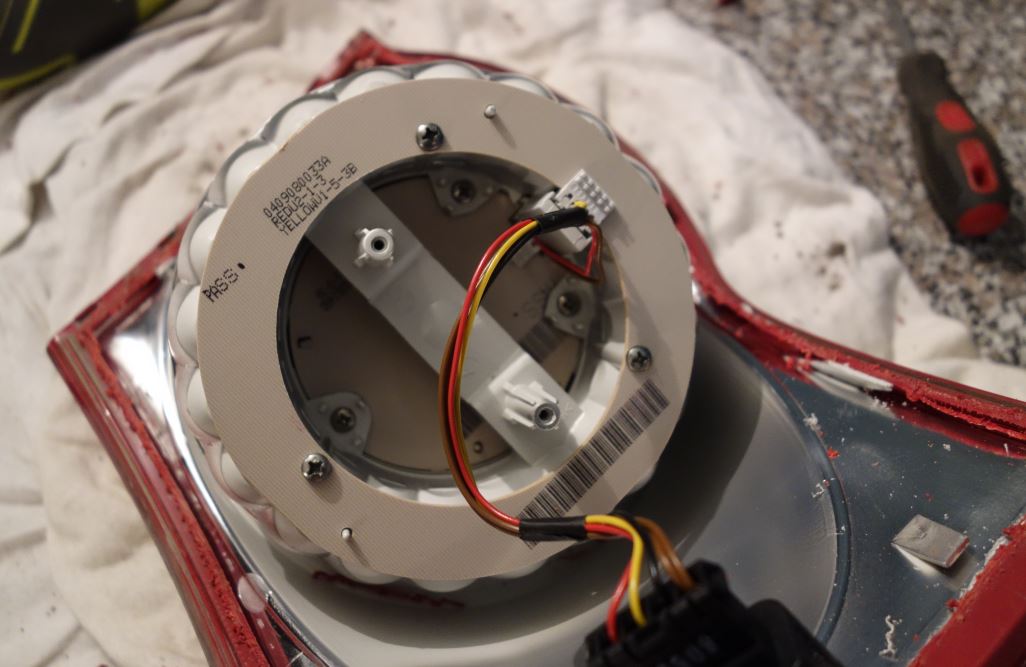

    Внутренности

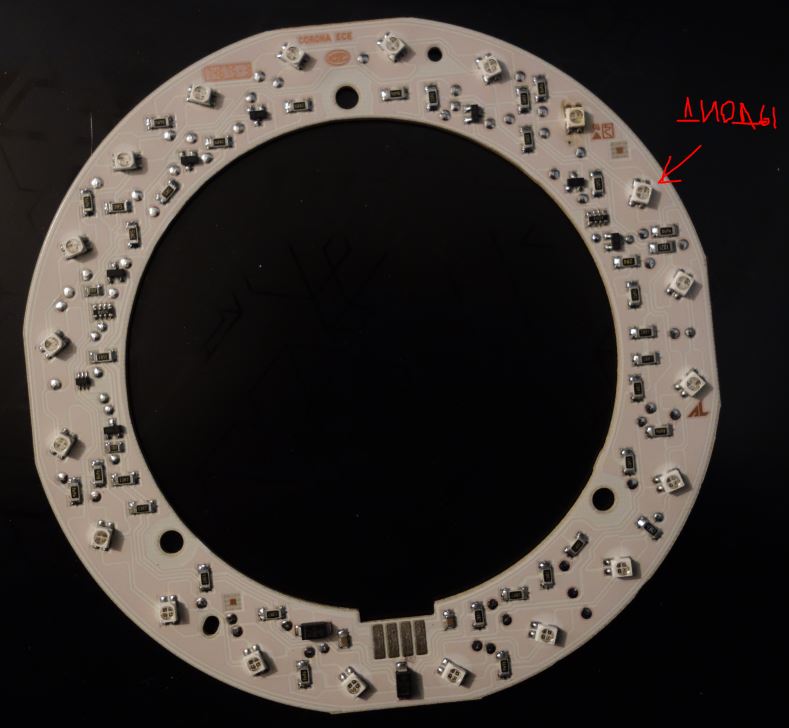

    Вот и колечко с диодами


    Проверка показала, что проблема в диодах.. (возможно пропаять все по новой ..), но было решено их заменить все!

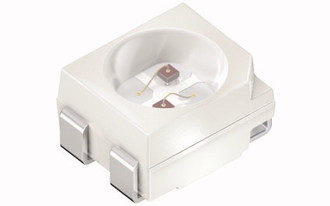

    Есть только ОДИН вариант этих диодов (скорее всего они и стоят в фонарях), это Osram LAY T67B-T2V1-1-1+U2V2-45


    Были заказаны.. (по 32 за штуку в ЮЕ-Интернейшнл)

    Диоды были перепаяны... (не сам паял... там очень тонкая пайка, паял знакомый по ремонту сотовых телефонов, пол-часа на каждый фонарь ушло у него)

    Затем спайка (сварка тепловым феном и жгутиком, тип пластика ABS) фонаря обратно.. и фонари светят как новые!!!
