    По умолчанию Разъем Tr33A, распиновкка

    У кого есть схемка, посмотрите куда идут провода с разъема Tr33A, очень надо, и что на нем весит ? и куда идет ?
    Машинка пассат Б 5, механника,мотор 2,8 ALG, выпуск после 10,1998
    Нахождение фишки, в ногах пассажира справа




    Volkswagen Passat Variant 2.8 V6 Syncro/4motion, ALG теперь APR.Мкпп 1998

  2. #2
    Знатный Перец Клуба VW Passat B5! Аватар для Ioann
    Регистрация
    19.02.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    37
    Сообщений
    5,882
    Спасибо +
    Получено: 244
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    dimchik-90, а по схеме посмотреть самому никак?

  3. #3
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва проезд Бобролюбова
    Возраст
    33
    Сообщений
    13,659
    Спасибо +
    Получено: 1,188
    Отправлено: 75

    0 Вы не можете благодарить!

    По умолчанию

    dimchik-90, а в чем, проблема то?... может когда -то у тебя была акпп, а теперь ее нет?... смущает, то что в воздухе висит?
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в ВК тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно м.Бутырская

  4. #4
    Polo Аватар для dimchik-90
    Регистрация
    12.12.2014
    Адрес
    Москва ВАО
    Сообщений
    305
    Спасибо +
    Получено: 8
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Парни я смотрел, просто на моих схемах нет этого 33 разъема, еще авто дата перестала работать, антивирус заблокировал, в толерансе тоже что то нету, короче непруха какая-то, попросил потому что может кто быстрее найдет или знает что на нем весит
    Там ситуация с ним такая, он не висит у меня он подключен, просто у меня что то сажает с 12 вольт до 2 вольт диагностическую линию, ну точнее К линию, а когда я вынимаю эту фишку у меня снова 12 вольт, так вроде все работает, короче надо понять что идет через нее, и смотреть коротыши дальше
    Volkswagen Passat Variant 2.8 V6 Syncro/4motion, ALG теперь APR.Мкпп 1998

  5. #5
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва проезд Бобролюбова
    Возраст
    33
    Сообщений
    13,659
    Спасибо +
    Получено: 1,188
    Отправлено: 75

    0 Вы не можете благодарить!

    По умолчанию

    dimchik-90, посмотри под ковром переднего пассажира... возможно там живет блок акпп... и он просто умер... раз остальное работает
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в ВК тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно м.Бутырская

  6. #6
    Polo Аватар для dimchik-90
    Регистрация
    12.12.2014
    Адрес
    Москва ВАО
    Сообщений
    305
    Спасибо +
    Получено: 8
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Да у меня машина на механике, при чем тут блок акпп ?
    Volkswagen Passat Variant 2.8 V6 Syncro/4motion, ALG теперь APR.Мкпп 1998

  7. #7
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва проезд Бобролюбова
    Возраст
    33
    Сообщений
    13,659
    Спасибо +
    Получено: 1,188
    Отправлено: 75

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от dimchik-90 Посмотреть сообщение
    Да у меня машина на механике, при чем тут блок акпп ?
    Предположение... такое... просто что еще может справа сажать к-линию и при этом все исправно работает ума не приложу... только если когда-то на авто стояла акпп... а затем ее поменяли на мкпп... только вот блок остался на месте своем и теперь сажает к линию... других вариантов в голову не лезит... без этого разъема все работает?
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в ВК тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно м.Бутырская

  8. #8
    Polo Аватар для dimchik-90
    Регистрация
    12.12.2014
    Адрес
    Москва ВАО
    Сообщений
    305
    Спасибо +
    Получено: 8
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Да вроде все работает
    Продлжим поиск распиновки этой фишки
    Volkswagen Passat Variant 2.8 V6 Syncro/4motion, ALG теперь APR.Мкпп 1998

  9. #9
    Знатный Перец Клуба VW Passat B5! Аватар для Ioann
    Регистрация
    19.02.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    37
    Сообщений
    5,882
    Спасибо +
    Получено: 244
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Ага, что разъём называется "Т33а" он знает, но схемы у него нет. Как так?

  10. #10
    Polo Аватар для dimchik-90
    Регистрация
    12.12.2014
    Адрес
    Москва ВАО
    Сообщений
    305
    Спасибо +
    Получено: 8
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

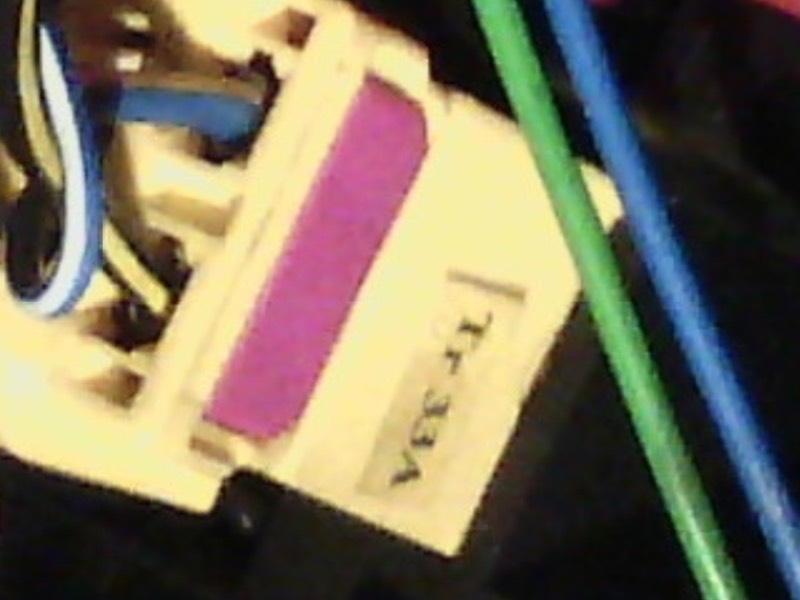

    Ioann,Так на нем написано, если присмотреться то сбоку надпись, я не говорю что у меня нет схемы, они у меня не очень хорошие, вот и прошу чтоб посмотрели на хороших
    А так у меня и толеранса есть , но там что то нету этой фишечки, а автодату антивирус блокирнул, есть еще скачаные в pdf, но там качество хромает
    Хорош болтовню разводить, поможет кто нить, или я быстрее ковер выну сниму торпеду, расплету жгуты и посмотрю куда они идут а ?

    --- Добавлено чуть позже ---

    Volkswagen Passat Variant 2.8 V6 Syncro/4motion, ALG теперь APR.Мкпп 1998

  11. #11
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва проезд Бобролюбова
    Возраст
    33
    Сообщений
    13,659
    Спасибо +
    Получено: 1,188
    Отправлено: 75

    0 Вы не можете благодарить!

    По умолчанию

    dimchik-90, Приподними ковер под ногами пассажира да погляди куда идет... справа кроме дверей, и блока акпп, вроде больше ничего нет
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в ВК тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно м.Бутырская

  12. #12
    Polo Аватар для dimchik-90
    Регистрация
    12.12.2014
    Адрес
    Москва ВАО
    Сообщений
    305
    Спасибо +
    Получено: 8
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Он идет наверх под торпеду, в сторону блока круиза а дальше я не вижу уже

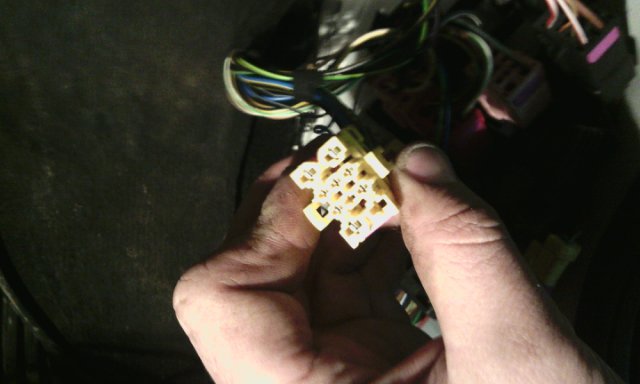

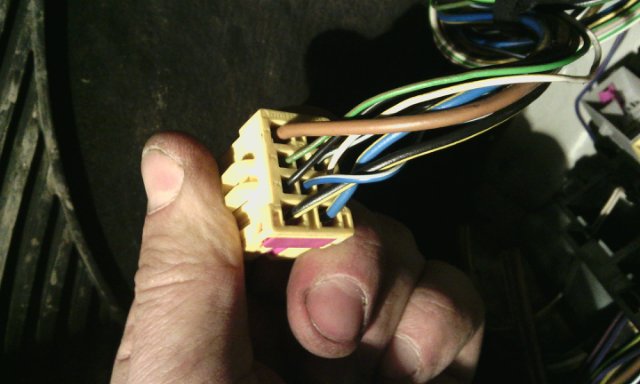

    Там ситуация такая , у меня что то сажает К линию, когда я отключаю блок аирбега - все хорошо на К 12 вольт, но на блок аирбег жгут идет слева по туннелю посередине, ну да ладно, еще если я отключаю этот желтый разьем тот что на фото, то на К линии опять 12 вольт, возможно что то завязаное с подушками идет через этот разъем, мне надо узнать что через него идет, чтоб полазить по машине и проверить что с теми устройствами
    Volkswagen Passat Variant 2.8 V6 Syncro/4motion, ALG теперь APR.Мкпп 1998

  13. #13
    Знатный Перец Клуба VW Passat B5! Аватар для Ioann
    Регистрация
    19.02.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    37
    Сообщений
    5,882
    Спасибо +
    Получено: 244
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Зелёный с жёлтой полосой это как раз К-линия. Вытащи его из разъёма и посмотри, что произойдёт.

    --- Добавлено чуть позже ---

    Цитата Сообщение от dimchik-90 Посмотреть сообщение
    когда я отключаю блок аирбега - все хорошо на К 12 вольт
    Так значит блок и сажает К-линию, получается. В чём ещё вопрос?
    Возьми на разборке другой и проверь.

  14. #14
    Polo Аватар для dimchik-90
    Регистрация
    12.12.2014
    Адрес
    Москва ВАО
    Сообщений
    305
    Спасибо +
    Получено: 8
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Для меня это не секрет, надо знать что за остальные
    Volkswagen Passat Variant 2.8 V6 Syncro/4motion, ALG теперь APR.Мкпп 1998

  15. #15
    Знатный Перец Клуба VW Passat B5! Аватар для Ioann
    Регистрация
    19.02.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    37
    Сообщений
    5,882
    Спасибо +
    Получено: 244
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от dimchik-90 Посмотреть сообщение
    надо знать что за остальные
    Для чего?

  16. #16
    Lupo Аватар для Andla
    Регистрация
    13.09.2012
    Адрес
    52 регион
    Возраст
    35
    Сообщений
    203
    Записей в дневнике
    1
    Спасибо +
    Получено: 13
    Отправлено: 15

    1 Вы не можете благодарить!

    По умолчанию

    По Эльзе этот разъем T10p.
    Контакты 3 и 6 идут на J234 - Блок управления подушек безопасности
    5 ,9, 1 ,7,4 на разъем обогрева пассажирского сидения, 2- земля.
    Вроде так,если что поправьте.
    VW Passat B5+,2001г.в.,1.8T,AWT,150hp,мкпп

  17. #17
    Polo Аватар для dimchik-90
    Регистрация
    12.12.2014
    Адрес
    Москва ВАО
    Сообщений
    305
    Спасибо +
    Получено: 8
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Спасибо добрый человек, теперь начинает все сходиться , значит глюк где то в подушках или датчиках, счас мои проснутся заведу комп, в толерансе подушки у меня вроде хорошо показаны
    Как плюсик тебе поставить скажи ?

    --- Добавлено чуть позже ---

    Поставил тоже эльзу сегодня, надеюсь теперь разберусь, только она у меня на немецком почему то
    Volkswagen Passat Variant 2.8 V6 Syncro/4motion, ALG теперь APR.Мкпп 1998

  18. #18
    Lupo Аватар для Andla
    Регистрация
    13.09.2012
    Адрес
    52 регион
    Возраст
    35
    Сообщений
    203
    Записей в дневнике
    1
    Спасибо +
    Получено: 13
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от dimchik-90 Посмотреть сообщение
    Поставил тоже эльзу сегодня, надеюсь теперь разберусь, только она у меня на немецком почему то
    Электросхемы все равно либо на немецком либо на английском языках.Язык выбирается в зависимости от выбранной страны в самом начале.
